第一章 概 述重量变送器适用于有模拟输出接口要求的衡器，也适用对控制精度、速度要求不高的定量输出功能的衡器。
1.1 特点本仪表主要特点如下：☆ 数字校准：可以有两点非线性校准。
☆ 丰富的接口功能：RS-232C 一个、0/4~20mA 模拟输出接口一个、定值输出点2个。
第二章 安装2.1 安装要求：应符合第一章中1.2.2 工作环境的要求。
2.1.1 请不要将本仪表安装在如下条件环境中： 1） 阳光直射处2） 靠近热源、水源处 3） 暴露在雨环境下 4） 温差变化较大5） 粉尘严重或存在易燃、易爆、腐蚀性气体 2.1.2 最好的工作条件为室温20℃，湿度为50％RH 。
2.1.3 本仪表电源接地应确保良好（小于4欧姆）且不得与其他用电设备共地。
2.1.4请不要将传感器信号线与电力电缆一同铺设。
2.1.5供电电源应稳定，否则需加装电源净化设备。
2.2 传感器的连接（见表1）如果传感器与仪表间电缆很短（小于4米），可以使用4线制连接(图6)。
但1、2和6、7管脚必须短接。
避免传感器信号线靠近仪表电源线和通讯线，否则会引起附加的电噪声。
激励电压E+（F+）激励电压E-（F-）信号负S －屏蔽P信号正S ＋接线盒图1 四线制连接接线盒激励电压E+（F+）信号正S＋屏蔽P激励电压E-（F-）信号负S－图2 六线制连接管脚 1 2 3 4 5 6 7定义激励电压正反馈电压正信号正屏蔽信号负反馈电压负激励电压负符号E＋F＋S＋P S－F－E－第三章基本操作3.1正常工作1.仪表可根据传感器的输出信号的输出相应的电流值2.该仪表可以设定两个定量值，且可根据设定的两个定量值输出定量点控制信号。
当仪表输出值大于“HH”设定值时，则“HH”定量点开关量输出。
当仪表输出值小于“LL”设定值时，则“LL”定量点开关量输出。
3.2 定值输出功能在称重状态下，按〖设定〗键，仪表进入用户编程状态，将“CoP-En”设为1X，仪表前面板上的“定值”标志指示，则仪表可根据“-HH-”、“-LL-”2个定值点的设定数值大小输出定值点信号。
单晶硅差压变送器产品说明书（V1.0）湖南菲尔斯特传感器有限公司Hunan Firstrate Sensor Co.,Ltd●重要声明非常感谢您购买菲尔斯特产品，我们为您真诚服务到永远。
菲尔斯特追求卓越的品质，更注重优良的售后服务，如有需要请拔打：400-607-8500（7×24h）。
操作错误会缩短产品的寿命，降低其性能，严重时可能引起意外事故。
请您将本说明书交到最终用户手中，在产品使用前务必仔细熟读。
并请妥善保管好，以备需要时查阅。
本说明书仅供参考所用，具体产品外形以实物为准。
●产品概述FST800-3051系列差压变送器是采用引进国外先进技术生产的高精度小型化智能传感器，在转换原理上利用数字化补偿技术对温度、静压进行补偿，提高了测量精度，降低了温度漂移。
具有长期稳定性好，可靠性高，自诊断能力强等特点。
●性能特点1、卓越的防爆性以及抗振动、耐腐蚀；2、高效防雷击、强抗射频和电磁干扰保护；3、先进的温度数字补偿功能，工作温度范围宽；4、4～20mA电流输出叠加HART协议数字通讯（两线制）；5、具有本地、远程零点、量程调校功能；6、现场可按键操作，方便组态；7、可满足Exiall CT6Ga本安要求。
●应用范围广泛应用于石油、化工、钢铁、电力、建材、纺织、制药、食品、气体、科学实验和军工等各个领域工业过程检测与控制。
●技术指标使用对象：液体、气体或蒸汽测量范围：量程1-1~1kPa量程2-6~6kPa量程3-40~40kPa量程4-100~100kPa量程5-200~200kPa量程6-400~400kPa量程7-4000~4000kPa参考温度：25℃(除非另有说明)项目描述信号4-20mA、HART协议可选供电电压9~30V DC耗电≤2.7mA准确度等级±0.5%FS±1%FS环境温度-40～+85°C（不能结冰）耐压加O(绝对压力)～8MPa压力变送器不损坏；正常工作压力在3.4kPa(绝对压力)至量程上限。
ZWD414B/D415/D416/D433B/D432B/D433C 综合电量变送器使用说明书（版本号 V4.1）本文档内容适用于以下型号：ZWD414B—单相综合电量变送器ZWD415—单相交直流电量变送器ZWD416—单相交直流电量变送器(带量程换挡)ZWD433B—三相综合电量变送器ZWD432B—三相综合电量变送器（谐波分析型）ZWD433C—多路综合电量变送器目录1. 产品选型说明 (1)2. 主要技术参数 (6)3. 产品外观、按键及显示窗口 (11)4. 使用前的准备 (12)4.1 测试原理 (12)4.2 安装使用流程 (12)4.3 开机信息说明 (12)4.4 注意事项 (13)5. 基本参数设置 (13)5.1 参数设置 (13)5.2 设置操作示例 (14)6. 使用接线图 (15)7. 串口通讯 (22)8. 扩展功能 (25)8.1 继电器输出功能 (25)8.2 开关量输入功能 (26)8.3 开关量输出功能 (27)9. 装箱清单 (28)10. 注意事项及产品维护 (28)附录1关于Z W D415外置分流器补充说明 (30)1.产品选型说明：表1 产品选型说明表1-1 ZWD414B/D433B功能第 1 页表1-2 ZWD415/ZWD416功能第 2 页表1-3 ZWD432B功能第 3 页表1-4 ZWD433C功能第 4 页表2 其他参数：订货须知：用户在订货前，请确认以下项目：1. 测试参数的范围满足订货产品的量程要求；其它测试范围必须订货时声明。
2. 工作电源：AC (85～265)V，(45～65)Hz；DC (125～250)V；其它要求必须订货声明。
3. 通讯串口默认RS485，MODBUS规约，如需RS232必须订货声明。
4. 扩展功能为选项，非标准配置；用户订货时必需声明。
5. 特制产品测量量程请参照产品标牌，其它特别声明的技术要求或使用要求。
智能压力变送器调试使用说明书1.按键功能概述1.1. 按键模式说明压力变送器表头上都有三个按键，分别为“M”、“S”、“Z”。
Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存；M键用于数据保存。
注：任何时候都可以按下“M“键，保存当前的设置数据。
2.按键功能2.1. 输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执注：通过输入各个功能对应的操作码，可以快速进入对应功能。
例如输入“5”，直接进入设置阻尼功能。
例如输入“8”，直接进入设置输出特性。
2.1.2.操作码输入方法图例说明：1.均以当前采集值1 kPa，量程为0～100kPa为例2.2. 设置单位2.3. 设置量程下限假设原来的量程下限为0，新输入的量程下限为－40kPa。
2.4. 设置量程上限2.5. 设置阻尼2.6. 主变量调零（清零）功能2.7.设置输出特性2.8.零点迁移与量程迁移[调零和调满]2.9.显示变量设置液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。
在实时正常显示状态，使用S键能更改两个显示变量，当两个显示变量设定为相同的参数，屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。
方法如下：按下“S”键，当前显示变量（如：电流）发生变化，循环显示“电流、百分比、主变量”,当所需要的显示变量（如：主变量）出现在屏幕上时，松开“S”键，即实现了将显示变量“电流”改为“主变量”。
更改显示变量过程中，左下角功能码显示“30”。
例子：假设当前显示变量为“电流”，需要设置为：交替显示“主变量”和“百分比”。
步骤：修改第一个显示变量：按下“S”键，液晶循环显示“电流、百分比、主变量”,当显示“主变量”时，松开“S”键，即可。
此时，液晶交替显示“主变量”和“电流”。
LD-B10 (B) SERIES OPERATIONAL MANUAL 干式变压器温度控制仪表Transformer Temperature Controller LD-B10 (B)系列使用说明书福建省力得自动化设备有限公司Fujian LEAD Automatic Equipment Co.,ltd.写在前面◆本说明书由最终使用者．．．．．保留！◆安装、操作前，请认真阅读本手册！在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！◆为了让温控仪能够长时间稳定运行，在搬运、安装时尽可能小心轻放。
◆请勿将温控仪安装在高温、强腐蚀性、高场强的环境当中。
◆禁止用明火烧烤传感器，若需要检测温控仪输出状态，请使用温控仪内部模拟检测输出功能。
（操作密码：1012）◆接控制输出线时，请参照温控仪接线图，注意接线端子哪些是有源、哪些是无源，并参考本册中对继电器接点容量的说明。
◆如果您在阅读本册和使用温控仪时发现一些疑问或错误，很感谢您能及时与我们联系，我们的电话：、7820834。
◆本册若有进一步修订和更改，恕不另行通知。
目录走进力得--------------------------3一、概述---------------------------4二、技术指标-----------------------4三、工作原理-----------------------5四、功能与型号分类-----------------6五、面板及后板---------------------7六、传感电缆总成-------------------8七、操作与显示---------------------9八、功能模块-----------------------10九、B10-10E(B)电流输出型控制仪-----14十、B10-10F(B)通讯型控制仪---------15十一、现场故障处理小常识-----------16十二、安装-------------------------17十三、配件与订货-------------------19十四、服务-------------------------19走进力得93年，公司创建。

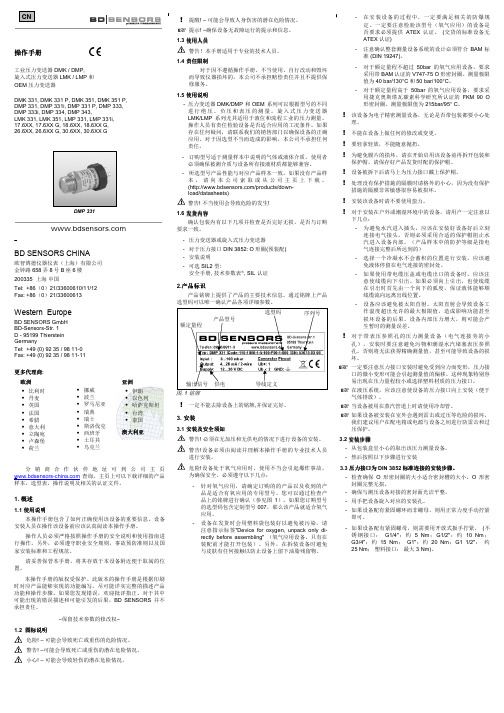

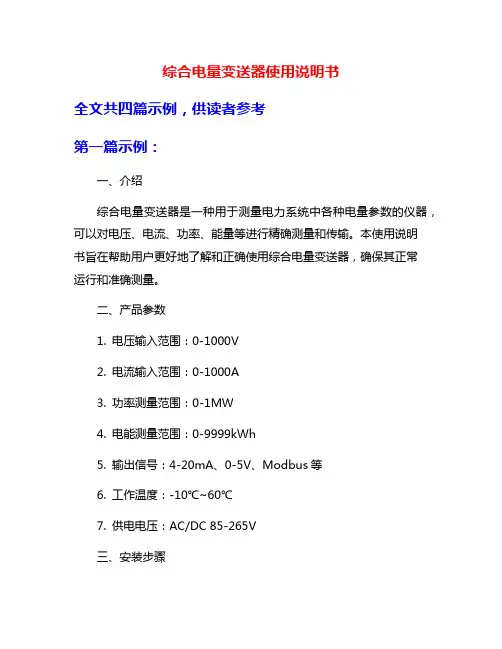

综合电量变送器使用说明书全文共四篇示例，供读者参考第一篇示例：一、介绍综合电量变送器是一种用于测量电力系统中各种电量参数的仪器，可以对电压、电流、功率、能量等进行精确测量和传输。
本使用说明书旨在帮助用户更好地了解和正确使用综合电量变送器，确保其正常运行和准确测量。
二、产品参数1. 电压输入范围：0-1000V2. 电流输入范围：0-1000A3. 功率测量范围：0-1MW4. 电能测量范围：0-9999kWh5. 输出信号：4-20mA、0-5V、Modbus等6. 工作温度：-10℃~60℃7. 供电电压：AC/DC 85-265V三、安装步骤1. 选择安装位置：综合电量变送器应安装于干燥通风的环境中，避免阳光直射和潮湿环境。
2. 连接电源：将供电电压接入综合电量变送器，并确保接线正确，电压稳定。
3. 连接测量信号：根据需要进行电压、电流、功率、能量等参数的连接，注意接线端子的标识和极性。
四、使用方法1. 参数设置：按照用户手册的指引，进行综合电量变送器的参数设置，包括输入范围、输出信号类型、通讯协议等。
2. 监测显示：接通电源后，综合电量变送器将显示当前测量的各项电量参数，并实时更新。
3. 输出信号接收：根据需要选择合适的输出信号类型，接入到监控系统或数据采集设备中，以实现相关参数的远程监测和控制。
五、注意事项1. 严禁超出电量变送器的输入范围进行测量，以免损坏设备和引发安全事故。
2. 定期检查：建议定期对综合电量变送器进行维护和检查，确保其正常工作。
3. 避免受力：安装和使用过程中要避免对综合电量变送器施加剧烈的外力，以免损坏设备。
六、故障排除1. 电量参数不稳定：检查电源电压和接线是否正常，是否有外界干扰信号输入。
2. 显示异常：检查仪器是否受到严重机械碰撞或受潮等，需要重新设置或更换设备。
七、结束语综合电量变送器是电力系统中重要的测量和监控设备，正确使用和维护对于保证电力系统的运行安全和稳定具有重要意义。

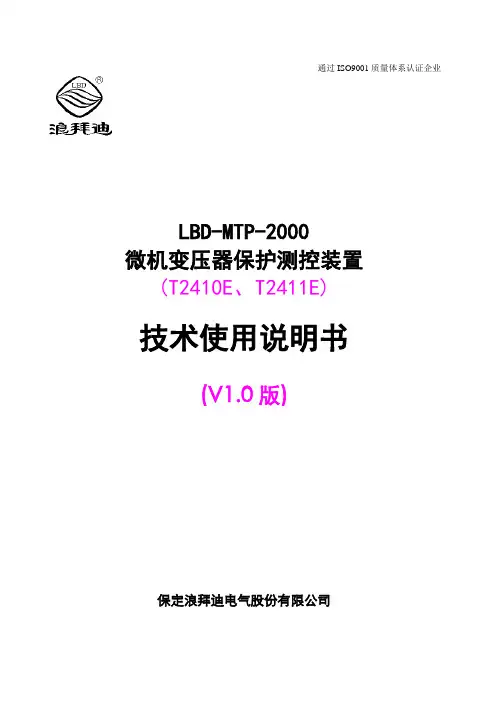

通过ISO9001质量体系认证企业LBD-MTP-2000微机变压器保护测控装置(T2410E、T2411E)技术使用说明书(V1.0版)保定浪拜迪电气股份有限公司目录1概述1.1LBD-MTP-2000(T2410E)系列产品的用途分类：LBD-MTP-2000(T2410E)系列厂用变/站用变保护是面向10kV及以下系统用户的干式或油浸变压器保护测控装置，可用于厂用变压器的成套保护、控制、测量和监视报警等。
下面提供LBD-MTP-2000系列产品用途分类表，用户可根据变电站的具体情况加以选择。
1.2LBD-MTP-2000(T2410E)产品主要功能：➢三段式复合电压启动过流保护功能；➢高压侧零序电压闭锁零序两段过流及零序电流闭锁零序过压保护；➢低压侧零序两段过流保护；➢过负荷保护功能；➢本体保护功能：重瓦斯动作、压力释放动作、轻瓦斯告警和温度过高告警；➢监控功能：装置具有测量模拟量的遥测功能、采集外部开关量信号的遥信功能及控制外部开关的遥控功能;➢具有操作箱、谐波分析、故障录波、信号、PT断线检测和绝缘监察等功能；➢面板上具有大屏幕汉字液晶显示、键盘操作功能，可方便的实现测量跟踪监视、在线修改定值或投退某些保护功能。
面板上还具有运行、告警、跳位、合位等指示灯；➢装置通过数据总线上传状态信息、运行数据及故障报告，可远方在线修改定值和投退某些保护功能。
2通用技术数据2.1额定直流数据➢220/110 V;➢直流电源电压纹波系数不大于2%，电压波动为额定电压80~110%。
2.2额定交流数据➢额定交流电流I n：5A；➢额定交流电压U n：100V；➢交流电源波形为正弦波，畸变系数不大于2%；➢频率f n：50/60Hz。
2.3交流回路过载能力➢施加1.2In ~ 2In装置可持续工作；➢施加40In持续１s后无绝缘损坏。
2.4功率消耗➢直流回路每个保护功能模块不大于8Ｗ；➢交流电压回路不大于０.５ＶＡ／相；➢交流电流回路不大于０.５ＶＡ／相。
