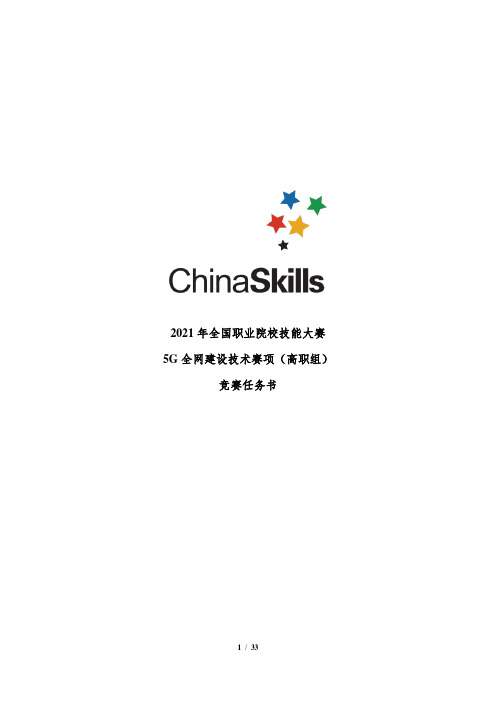

2021年全国职业院校技能大赛5G全网建设技术赛项（高职组）竞赛任务书竞赛须知1.竞赛内容分布➢竞赛阶段1任务：5G网络规划部署（25分）➢竞赛阶段2任务一：5G室分站点工程建设（12分）任务二：5G室外站点工程建设（8分）➢竞赛阶段3任务：5G网络运维优化（50分）2.竞赛时间竞赛时间为1.5天，共8 个小时。

3.竞赛注意事项1）任务书共33页，如出现任务书缺页，字迹不清等问题，请及时向裁判申请更换任务书。

2）竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信设备等进入赛场。

3）选手提交的资料不得出现学校、姓名等与身份有关的信息，否则成绩无效。

4）5G网络规划部署、5G室分站点工程建设与5G室外站点工程建设所有既有配置和数据均依照工程实际配置，不可更改原有网络规划及数据，赛事已设置自动监控，5G网络规划部署任务对原有规划数据改动一处扣5分，5G室分站点工程建设与5G室外站点工程建设任务对原有规划数据改动一处扣1分，直到该项任务总分扣完为止。

5）比赛完成后，所有电脑保持运行状态，不要随意关闭电脑。

比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草稿纸）带离赛场。

6）裁判以各参赛队队长提交的结果为主要评分依据。

在比赛结束前，完成任务书所要求的操作。

5G网络规划部署中网络规划计算部分结果在标准答案上下浮动10%视为正确，超过浮动范围不得分。

5G室分站点工程建设与5G室外站点工程建设中工程预算金额计算结果四舍五入保留至小数点后两位，在标准答案上下浮动5元视为正确。

7）参赛队需按任务书中要求完成相应的业务测试，如会话、联网、切换、重选、漫游、切片应用等。

若完成非任务书要求的测试项目，不得分。

8）各项竞赛内容得分总和为参赛队得分，按照总得分从高到低排定名次。

若得分相同，按照5G网络规划部署、5G网络运维优化、5G 站点工程建设的得分高低依序排名。

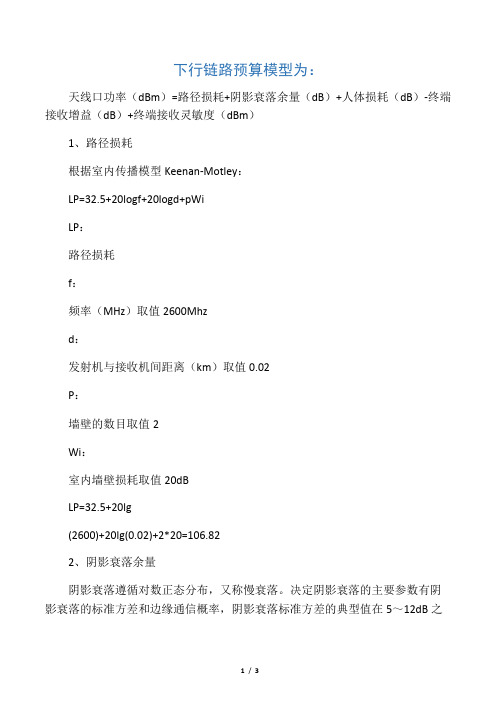

下行链路预算模型为：天线口功率（dBm）=路径损耗+阴影衰落余量（dB）+人体损耗（dB）-终端接收增益（dB）+终端接收灵敏度（dBm）1、路径损耗根据室内传播模型Keenan-Motley：LP=32.5+20logf+20logd+pWiLP：路径损耗f：频率（MHz）取值2600Mhzd：发射机与接收机间距离（km）取值0.02P：墙壁的数目取值2Wi：室内墙壁损耗取值20dBLP=32.5+20lg(2600)+20lg(0.02)+2*20=106.822、阴影衰落余量阴影衰落遵循对数正态分布，又称慢衰落。

决定阴影衰落的主要参数有阴影衰落的标准方差和边缘通信概率，阴影衰落标准方差的典型值在5～12dB之间，一般取8dB，边缘通信概率是根据服务质量要求有关，服务质量越高边缘概率越大。

阴影衰落余量=NORMINV(边缘覆盖概率,0,标准方差)，其中的0是指正态分布函数的均值。

阴影衰落余量= NORMINV(95%,0,8)=13.163、人体损耗人体对电磁信号的影响，一般取3dB。

4、终端接收增益是指接收机的天线增益，一般取0dB。

5、终端接收灵敏度终端接收灵敏度=噪声功率+噪声系数+信噪比噪声功率=热噪声功率谱密度*带宽热噪声功率谱密度=K*TK:玻尔兹曼常数（J/K）1.38*10-23J/KT：绝对温度（K）300K(27℃)热噪声功率谱密度=10lg（K*T*1000）=-174dBm/Hz带宽（Hz）:20*106Hz噪声功率=-174+10lg(20*106)=-174+73=-101dBm噪声系数:输入端信噪比/输出端信噪比，取5dB信噪比：-6dB终端接收灵敏度=-101+5-6=-102dBm天线口功率（dBm）=106.82+13.16+3-102=20.98。

路径损耗、阴影衰落和多径衰落转载▼路径损耗（path loss）是由发射功率的辐射扩散及信道的传输特性造成的。

在路径损耗模型中一般认为对于相同的收发距离，路径损耗也相同。

阴影（shadowing）效应是发射机和接收机之间的障碍物造成的，这些障碍物通过吸收、反射、散射和绕射等方式衰落信号功率，严重时甚至会阻断信号。

多径衰落即接收机所接收到的信号是通过不同的直射、反射、折射等路径到达接收机。

由于电波通过各个路径的距离不同，因而各条路径中发射波的到达时间、相位都不相同。

不同相位的多个信号在接收端叠加，如果同相叠加则会使信号幅度增强，而反相叠加则会削弱信号幅度。

这样，接收信号的幅度将会发生急剧变化，就会产生衰落。

路径损耗引起长距离上（100m～1000m）接收功率的变化，而阴影引起障碍物尺度距离上（室外环境是10m～100m，室内更小）功率的变化。

两者在相对较大的距离上引起功率变化，故称其为大尺度传播效应（largescale propagation effect）。

多径信号干扰也会引起接收功率的变化，但这种变化发生在波长数量级距离上，这个距离较短，所以称为小尺度传播效应（smallscale propagation effects）。

多径信号的时延扩展可以导致频率选择性衰落（frequency-selective fading），即针对信号的中不同的频率万分，无线传输信道会呈现不同的随机响应，由于信号中不同频率分量的衰落是不一致的，所以经过衰落之后，信号波形就会发生畸变。

由此可以看到，当信号的速率较高，信号宽带超过无线信道的相干带宽时，信号通过无线信道后各频率分量的变化是不一样的，引起信号波形的失真，造成符号间的干扰，此时就认为发生了频率选择性衰落；反之，当信号的传输速率较低，信道带宽小于相干带宽时，信号通过无线信道后各频率分量都受到相同的衰落，因而衰落波形不会失真，没有符号间干扰，则认为信号只是经历了平衰落，即非频率选择性衰落。

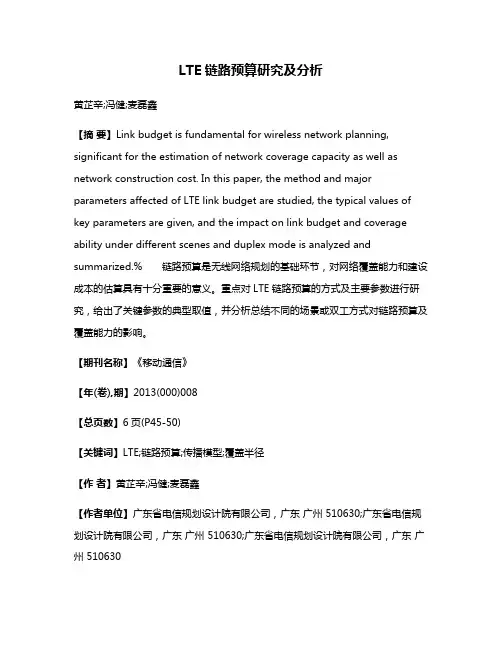

LTE链路预算研究及分析黄芷辛;冯健;麦磊鑫【摘要】Link budget is fundamental for wireless network planning, significant for the estimation of network coverage capacity as well as network construction cost. In this paper, the method and major parameters affected of LTE link budget are studied, the typical values of key parameters are given, and the impact on link budget and coverage ability under different scenes and duplex mode is analyzed and summarized.% 链路预算是无线网络规划的基础环节，对网络覆盖能力和建设成本的估算具有十分重要的意义。
