管道工程预算书【管道工程预算书】一、引言管道工程预算是对具体工程项目中管道及相关材料、设备、人力资源等费用进行预估和核算的一项重要工作。

本文将对管道工程预算的编制要点、方法和注意事项进行详细介绍。

二、预算编制要点1.数据收集在编制管道工程预算时，首先需要收集相关的数据，包括管道规格、长度、材料价格、设备价格、人工费用等。

这些数据可以通过与供应商、承包商和相关专业人士的沟通获得。

2.费用划分根据管道工程的不同阶段和内容，分别划分各项费用，包括管道材料费用、设备费用、人力费用、土建费用、运输费用等。

对每项费用进行详细划分有助于提高预算的准确度。

3.价格确认对于各项费用中的价格，需要进行确认和核实，以确保预算的准确性。

与供应商、承包商或专业机构进行价格协商和比价是必要的步骤。

4.风险预估管道工程预算编制过程中，还应考虑可能出现的风险因素，例如原材料价格波动、劳动力成本增加、工程延期等。

对于这些风险因素，需要进行适当的预估和计算，并将其纳入预算中，以应对可能的不确定性。

5.合理利用软件工具在进行管道工程预算编制时，可以借助计算机辅助工具，如预算软件或电子表格，提高计算效率和准确度。

合理利用这些工具有助于简化预算编制的过程。

三、预算编制方法1.数量法数量法是一种常用的管道工程预算编制方法。

根据工程设计图纸和相关技术要求，计算出所需材料和设备的数量，并结合市场价格进行费用估算。

2.单位费用法单位费用法是另一种常用的管道工程预算编制方法。

通过统计历史项目的实际费用和工程量，计算出单位长度或单位面积的费用，并根据实际工程的情况进行调整和核算。

3.类比法类比法是一种基于相似工程经验的预算编制方法。

通过参考相似项目的预算数据，结合当前工程的具体要求和特点，进行费用估算。

四、注意事项1.准确数据在进行管道工程预算编制时，收集的数据必须准确可靠，避免依赖不可靠的来源或估计。

只有基于准确数据的预算才能更加可靠和准确。

2.合理计算在进行费用计算和核算时，要合理选择计算方法和参数，避免偏离实际情况。

工艺管道工程量计算规则工艺管道安装工程工程量计算规则定额是确定工程造价的依据，是由国家权威机构编制的，具有法律依据。

因此在编制预算时，定额的应用中，尽量套用定额。

没有特殊情况不要任意修改定额，若需编制补充定额，须经有关部门的审批方可使用。

1、熟悉定额说明：统一定额的说明分两部分，一是册说明：内容包括本册定额的适用范围，定额的编制原则，人工、机械、材料的表现形式和内容，与其它分册定额的关系等。

其次是章说明：内容包括定额适用范围，定额内所包括的工序内容和不包括的内容，以及必要的数据。

如脚手架、超高费。

2、熟悉统一定额的工程量计算规则：要与统一定额的编制原则、应用方法相吻合，是预算人员共同遵守的准绳，应正确理解、熟练运用。

3、定额项目内未计价材料，量的表现形式。

定额中括号内的数字，也称主材，其中包括施工损耗。

一、工艺管道工程定额编制(一)厂、站工艺管道适用于：1、井场、计量间及厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道。

2、厂区第一个连接点以内的生产用(包括生产与生活共用)给水、蒸汽、煤气输送管道。

工艺管道与其他管道界限划分：(1)与油气田管道：应以施工图标明的站、库分界线划分。

如果施工图没有明确界限，应以站库围墙(或以站址边界线)外出2米为界。

(2)与长输管道：应以进站第一个阀池为界。

(3)与给水管道：以入口水表井阀池为界。

(4)与排水管道：以出厂围墙第一个污水井为界。

(5)与蒸汽和煤气管道均以进厂第一个计量表或阀门（阀池）为界。

(6)独立的锅炉房、水泵房以外墙皮1.5m为界。

3、厂站工艺管道不适用大于42MPa的超高压管道及设备本体所属管道。

4、厂站工艺管道压力等级管道类别的划分：低压0<PN≤1.6MPa，中压1.6MPa<PN≤10MPa，高压PN>10MPa；蒸汽管道PN≥9MPa，工作温度≥5000C时升为高压。

(二)工程量计算规则：1、管道安装：(1)定额中各类管道材质适用范围：A、碳钢管道适用于焊接钢管、无缝钢管、16Mn钢管。

管道工程施工图预算工程量计算技巧随着我国改革开放的深入，社会主义市场经济不断发育成熟，建筑工程造价管理体制也正由传统计划经济模式下的定额管理转向市场经济体制下的管理，而工程量的计算则成为建筑工程造价管理的重要组成部分。

工程预算由两个方面组成，一是预算定额中各个工程量子目的预算单价；再就是该项工程子目的工程量。

而工程量的计算则是工程预算工作的基础和重要组成部分。

1 计算顺序确定工程量计算顺序，在划分分项工程项目的基础上，统筹考虑的原则是：先易后难。

对后序工程量计算能提供依据的数据及辅助数据应一并预先算出，减少图纸翻阅次数，防止重复计算和漏算，提高计算准确性和速度。

因此，确定管道工程施工图预算的自然或物理计量单位的工程量计算顺序显得尤为重要。

(1)自然计量单位的工程量计算顺序自然计量单位的工程量计算顺序见表1:表1自然计量单位计算顺序按上述计算顺序计算自然计量单位的工程量，可进一步熟悉或更好地掌握具体单位工程的设计意图及系统构造，为后序和物理计量单位的工程量快速计算奠定基础。

例如，采暖工程计算以"片"为单位的散热器工程量时，应分别统计总片数和总组数及布置相同、建筑开间尺寸相等的标准与非标准的立管根数，除了为计算立支管阀门和手动放风阀数量及散热器除锈刷油工程量提供依据外，又为列式快速计算立支管工程量提供了基础数据，此数据又可服务于施工预算及施工管理工作。

即一次算出，多次利用，达到事牛功倍、快速计算之目的。

对于管道间或管廊内的阀门、法兰还应按规格及.数量分别加以标注"其中"字样，以便套用预算单价时执行人工费调整系数。

(2)物理计量单位的计算顺序物理计量单位的计算顺序见表2。

表2物理计量单位计算顺序(3)总计算/顶序综上所述，管道工程施工图预算工程量总计算顺序应按：自然计量单位、物理计量单位及其同类计量单位间的先后/顷序进行计算。

显然是基于物理计量单位工程量需在施工图纸上和使用其它资料经计算确定，比自然计量单位点数的方法要复杂得多。

⼯艺管道预算⼯艺管道总述在⼯业⽣产过程中，按产品⽣产⼯艺要求，⽤管道把⽣产设备连接成完整的⽣产⼯艺系统，由于这些管道是⽣产过程不可分割的组成部分，故称这些管道为⼯业管道。

其作⽤是为⽣产输送介质和为⽣产服务。

管道系指由管道组合件和管道⽀承件组成。

管道组成件系指⽤于连接或装配管道的元件，包括管⼦、管件、法兰、螺栓、垫⽚、阀门等；管道⽀承件系指管道的⽀（吊）托架。

为防⽌⼯业⼤⽓、⽔等对⾦属的腐蚀，在管道外部进⾏涂漆防腐蚀；为减少散热和冷量损失，⼯艺上要求在管道外表⾯采取包覆措施即绝热；这些就构成了⼯业管道的全部内容。

根据定额的分布情况，本次讲课将分两部分进⾏讲解。

第⼀部分管道组合件及管道⽀承件第⼆部分管道的防腐蚀及绝热根据本次培训的⽬的，确保施⼯计划相对准确及签证审核中常见问题，每个部分将从四个⽅⾯进⾏学习。

第⼀部分管道组合件及管道⽀承件⼀、常⽤述语⼆、定额规定三、计划编制.现场签证常问题四、案例第⼀部分管道组合件及管道⽀承件公称直径是表征管⼦、管件、阀门等⼝径的名义直径。

通常既不是内径也不是外径。

其意义是指同⼀规格的管⼦、管路附件具有通⽤性、互换性，且可相互连接。

公称直径有公制（SI）和英制两种。

如DN100mm是公制；DN4in是英制。

定额步距按公称直径划分。

2.设计压⼒：是在正常操作过程中，在相应设计温度下，管道可能承受的最⾼⼯作压⼒。

管道的压⼒等是按设计压⼒划分的。

3.脚⼿架搭拆费⽤：安装⼯程此项费⽤是综合考虑的，按系数计取。

不同⼯程系数不同。

4.超⾼增加费：与⾼度有关，本定额施⼯⾼度超过20⽶时，按定额规定的系数计取此项费⽤。

5.⼈⼯费：⼈⼯⼯⽇数⼈⼯单价（35.05元/⼯⽇）注明:⼀个⼈⼯⼯⽇为8⼩时，⼩于4⼩时可视为0.5个⼯⽇。

6.材料费：是指施⼯过程中耗费的⼯程实体的原材料、辅助材料、构配件、零件、半成品的费⽤。

包括材料的使⽤量、规定的损耗量和周转材料的摊销量。

材料费=∑（材料消耗量材料预算价格）7.机械使⽤费:指施⼯机械作业所发⽣的机械使⽤费以及机械安拆费和场外运输费。

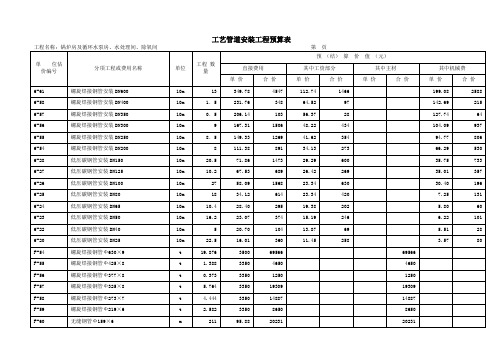

工艺管道安装工程预算表1.工程概况工程名称：XXXX工艺管道安装工程工程地点：XXXXX工程规模：XXX平方米工程开始时间：XXXX年XX月XX日工程结束时间：XXXX年XX月XX日2.劳务费人工费：XXXXX元搬运费：XXXXX元机械搬运费：XXXXX元其他费用：XXXXX元小计：XXXXX元3.材料费管材费：XXXXX元管件费：XXXXX元阀门费：XXXXX元泵费：XXXXX元其他材料费：XXXXX元小计：XXXXX元4.设备费工艺设备费：XXXXX元电气设备费：XXXXX元自动化设备费：XXXXX元其他设备费：XXXXX元小计：XXXXX元5.中标费用招标文件费：XXXXX元中标文件费：XXXXX元监理费：XXXXX元工程费：XXXXX元小计：XXXXX元6.运杂费运费：XXXXX元杂费：XXXXX元小计：XXXXX元7.管道试验费水压试验费：XXXXX元气压试验费：XXXXX元小计：XXXXX元8.管道防腐防火费用防腐费：XXXXX元防火费：XXXXX元小计：XXXXX元9.工程保险费人身意外保险费：XXXXX元财产保险费：XXXXX元小计：XXXXX元10.其他费用设计费用：XXXXX元税金：XXXXX元手续费：XXXXX元小计：XXXXX元11.总计：XXXXX元请注意，以上只是一个示例，实际的工艺管道安装工程预算表需要根据具体的工程情况进行编制。

在编制预算表的过程中，需要充分考虑各项费用，并结合实际情况进行调整和修正，以确保工程的顺利进行和预算的准确性。

预算表的编制是一个复杂而繁琐的过程，需要充分考虑各种因素，如人工费、材料费、设备费等。

同时，还应注意合理控制成本，提高工程质量，以确保工程能够按时、按量、按质量完成。

通过合理编制预算表，可以帮助项目经理更好地掌握项目的进度、成本和质量，从而实现项目的成功运作。

工业管道安装工程（一）说明1、本估价表管道压力等级的划分:低压：0＜P≤1.6MPa；中压：1.6＜P≤10MPa；高压：10MPa＜P≤42MPa。

蒸汽管道P≥9MPa\,工作温度≥500℃时为高压。

2、估价表中各类管道适用材质范围：(1)碳钢管适用于焊接钢管、无缝钢管、16Mn钢管；(2)不锈钢管除超低碳不锈钢管按章说明外，适用于各种材质；(3)碳钢板卷管安装适用于低压螺旋卷管、16Mn钢板卷管；(4)铜管适用于紫铜、黄铜、青铜管；(5)管件、阀门、法兰参照管道材质适用范围；(6)合金钢管除高合金钢管按章说明计算外，适用于各种材质。

3、估价表中的材料用量，凡注明“设计用量”者应为施工图工程量，凡注明“施工用量”者应为设计用量加规定的损耗量。

4、本估价表是按管道集中预制后运往现场安装与直接在现场预制安装综合考虑的，执行估价表时，现场无论采用何种方法，均不作调整。

5、本估价表的管道壁厚是考虑了压力等级所涉及到的壁厚范围综合取定。

执行估价表时，不得调整。

6、直管安装按设计压力及介质执行估价表相应项目，管件、阀门及法兰按设计公称压力及介质执行估价表相应项目。

7、方型补偿器弯头执行本册估价表第二章相应项目，直管执行本册估价表第一章相应项目。

8、空分装置冷箱内的管道属设备本体管道，执行第五册《静置设备与工艺金属结构制作安装工程》相应项目。

9、设备本体管道,随设备带来的并已预制成型,其安装包括在设备安装估价表项目内；主机与附属设备之间连接的管道，按材料或半成品进货的，执行本估价表。

10、生产、生活共用的给水、排水、蒸汽、煤气输送管道,执行本册估价表；民用的各种介质管道执行第八册《给排水、采暖、燃气安装工程》相应项目。

11、单件重100kg以上的管道支架，管道预制钢平台的搭拆，执行第五册《静置设备与工艺金属结构安装工程》相应项目.12、管道刷油、绝热、防腐蚀、衬里等执行第十一册《刷油、防腐蚀、绝热工程》相应项目。
