1.混凝土强度试验检测(回弹法)作业指导书
混凝土强度试验检测（回弹法）作业指导书1.目的用回弹仪在混凝土结构或构件上测得的回弹值，推定混凝土强度。
2.适用范围：回弹法适用于强度为10.0-50.0MPa的混凝土。
不宜用于表面与内部质量有明显差异或内部存在缺陷的混凝土结构或构件。
3.检测依据3.1检测依据的技术标准1、《水运工程混凝土试验规程》JTJ270—1998；2、《港口工程混凝土非破损检测技术规程》JTJ/T272—1999；3、《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011。
3.2合同文件工程检测合同是检测依据标准之一，检测人员进场前，应了解合同的主要内容，合同义务必须履行。
当合同的内容与采用的技术标准有矛盾时，应向委托方说明，但原则上应优先履行合同义务。
4．仪器设备回弹仪：采用示值系统为指针的直读式混凝土回弹仪；亦可采用经鉴定合格的其他示值系统的回弹仪。
港口中常用的回弹仪可分为：中型回弹仪：标称动能为2.2J；重型回弹仪：标称动能为29.4J。
率定回弹仪的钢砧：其砧芯硬度值应符合表4-1的规定。
砧芯硬度值和率定值表4-1试验步骤5.1测试前准备:（1）资料收集和指定检测方案；（2）清除混凝土结构和构件表面的污垢及浮浆；（3）在混凝土结构或构件上布置测区。
5.2选择回弹仪：（1）混凝土结构或构件厚度不大于600mm，或粗骨料的最大粒径不大于40mm，应选用中型回弹仪；（2）混凝土结构或构件厚度大于600mm，或粗骨料的最大粒径大于40mm，宜选用重型回弹仪。
5.3按下列方法检验回弹仪：（1）回弹仪应具有制造厂的产品合格证及检定单位的检定合格证；（2）检查回弹仪的标准状态：在水平弹击时，弹击锤的脱钩瞬间，冲击能量中型回弹仪应为2.2J，重型回弹仪应为29.4J；弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”的位置；将回弹仪在钢砧上进行率定，其率定值应符合表4-1的要求。
JGJ T 23-2011 回弹法检测混凝土强度作业指导书(钢筋混凝)
回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
回弹法检测混凝土抗压强度作业指导书(含全部附表)

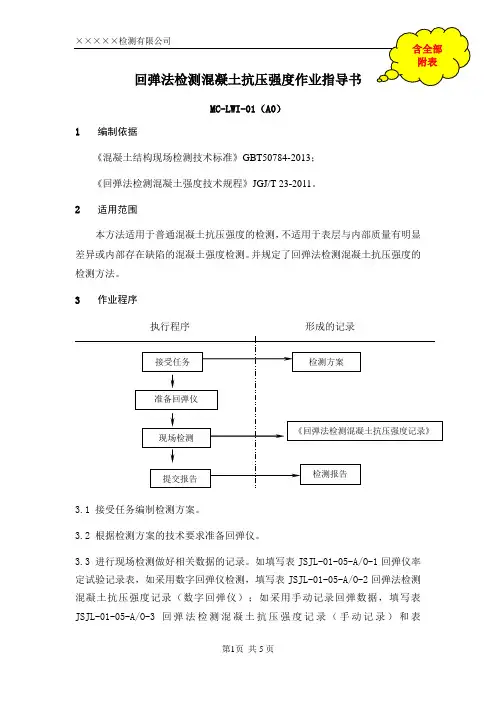

MC-LWI-01（A0）1编制依据《混凝土结构现场检测技术标准》GBT50784-2013；《回弹法检测混凝土强度技术规程》JGJ/T 23-2011。
2适用范围本方法适用于普通混凝土抗压强度的检测，不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土强度检测。
并规定了回弹法检测混凝土抗压强度的检测方法。
3作业程序执行程序形成的记录3.1接受任务编制检测方案。
3.2 根据检测方案的技术要求准备回弹仪。
3.3 进行现场检测做好相关数据的记录。
如填写表JSJL-01-05-A/O-1回弹仪率定试验记录表，如采用数字回弹仪检测，填写表JSJL-01-05-A/O-2回弹法检测混凝土抗压强度记录（数字回弹仪）；如采用手动记录回弹数据，填写表JSJL-01-05-A/O-3回弹法检测混凝土抗压强度记录（手动记录）和表JSJL-01-05-A/O-4 构件混凝土强度计算表（手动计算）。
3.4分析检测数据，编制检测报告。
4检测方法4.1 回弹仪4.1.1回弹仪可为数值式的，也可为指针直读式的。
4.1.2回弹仪应具有产品合格证及计量检定证书，并应在回弹仪的明显位置上标注名称、型号、制造厂名、出厂编号等。
4.1.3回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定：1）水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。
2）在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺的“0”处。
3）在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。
4）数值式回弹仪应带有指针直读示值系统，数值显示的回弹值与指针直读示值相差不应超过1。
4.1.4回弹仪使用时的环境温度应为（-4～40℃）。
4.2 检测方法4.2.1采用回弹法检测混凝土强度时，宜准备下列资料：工程名称及设计、施工单位名称；结构或构件名称、混凝土类型及强度等级；水泥安定性，外加剂、参合料品种，混凝土配合比等；施工模板、混凝土浇筑、养护情况及浇注日期等；必要的设计图纸和施工记录等；检测原因。
最新JGJT23-2011新版回弹法检测混凝土强度作业指导书.pdf
回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
回弹法检测砼抗压强度作业指导书
回弹法检测混凝土抗压强度作业指导书编写：审核：批准：颁布日期：实施日期：回弹法检测混凝土抗压强度作业指导书1适用范围本作业指导书适用于工程结构普通混凝土抗压强度的现场无损检测。
龄期为14d～1000d。
但不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。
2检测目的无损法检测及推定普通混凝土强度。
3执行标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011。
4仪器设备及准备工作（1）回弹仪、锤子、凿子等工具，碳化深度测定仪、1%～2%酚酞酒精试剂、钢砧。
（2）测试前应确保回弹仪在检定期内并应对回弹仪进行率定。
率定试验应符合下列规定：1)率定试验应在室温为5~35℃下进行；2)钢钻表面应干燥、清洁，并应稳固地平放在刚度大的物体上；3)回弹值应取连续向下弾击三次的稳定回弹结果的平均值；4)率定试验应分四个方向进行，且每个方向弹击前，弹击杆应旋转90度，每个方向的回弹平均值均应为80±2；5)回弹仪率定试验所用的钢钻应每2年送授权计量检定机构检定或校准。
5收集资料现场检测前，需要收集以下资料，并在记录本中按时客观记录：（1）工程名称及设计、施工、监理和建设单位名称；（2）结构（桥梁、涵洞及隧道）名称，构件名称及编号、数量、外形尺寸、砼强度等级、混凝土浇筑方式等。
（3）模板、浇注、养护情况及成型日期，测试日期及龄期；（4）相关设计图纸、施工记录；（5）检测原因或目的。
6现场检测6.1抽样原则结构或构件混凝土强度检测可采用下列两种方式。
6.1.1单个构件适用于单个结构或构件的检测。
6.1.2批量检测适用于在相同生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件。
按批检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10件。
抽检构件时，应随机抽取并使所选构件具有代表性。
6.2测区数量每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少但不应少于5个。
回弹法检测混凝土抗压强度作业指导书
回弹法检测混凝土抗压强度作业指导书___回弹法检测混凝土抗压强度作业指导书文件编号：版本号：分发号：编制：批准：生效日期：本作业指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。
采用《回弹法检测混凝土抗压强度技术规程》(/T23—2011)附录A进行强度换算的非泵送混凝土，应符合以下条件；符合以下条件的泵送混凝土，应按照/T23—2011附录B的曲线方程计算或附录B的规定进行强度换算：1.混凝土采用的水泥、砂石、外加剂、掺合料、拌合用水符合国家现行有关标准。
2.采用普通成型工艺。
3.采用符合国家标准规定的模板。
4.蒸汽养护出池经自然养护3d以上，且混凝土表层为干燥状况。
5.自然养护且龄期为（14~1000）d。
6.抗压强度为（10.0~60.0）MPa。
参考标准：1.《回弹法检测混凝土抗压强度技术规程》(/T23—2011)2.《建筑结构检测技术标准》(GB/T -2004)3.《混凝土结构现场检测技术标准》(/T—2013)仪器设备：检测采用回弹仪，回弹仪应符合现行国家标准《回弹仪》JJG 817规定，并满足以下规定：1.水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。
2.在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“”处。
3.在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2.4.数字式回弹仪应带有指针直读示值系统。
数字显示的回弹值与指针直读示值相差不应超过1.5.回弹仪使用时的环境温度应在-4℃～+40℃之间。
6.回弹仪有下列情况之一时应送检定单位检定：a。
新回弹仪启用前；b。
超过检定有效期限；c。
数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；d。
经保养后，在钢砧上的率定值不合格；e。
遭受严重撞击或其他伤害。
回弹仪检测水泥混凝土强度作业指导书
回弹仪检测水泥混凝土强度作业指导书7.2.5.1当回弹仪非水平方向测试混凝土浇筑侧面时，应根据回弹仪轴线与水平方向的角度将测得的数据按公式(7.1.5-2)进行修正，计算非水平方向测定的修正回弹值。
当测定水泥混凝土路面为向下垂直方向时，测试角度-90°，回弹修正值N如表7.1.5所示。
ΔN=Ns+ΔN(7.1.5-2)式中：N---经非水平测定修正的测区平均回弹值Ns---回弹仪实测的测区平均回弹值。
――非水平测量的回弹值修正值，由表或内插ΔN7.5法求得，准确至。
0.1非水平方向测定的修正回弹值表 7.1.5与水平方向所成的角度＋-30°-45°＋＋-60°-90°＋Ns 90°60°45°30°20-6.0-5.0-4.0-3.0+2.5+3.0+3.5+4.0 +3.5+3.0+2.5-5.0-4.0-3.5-2.5+2.030 40-4.0-3.5-3.0+2.0+2.5-2.0+1.5+3.0 50-3.5-3.0-2.5-1.5+1.5+1.0+2.0+2.5注：表中未列入的Ns，可用内插法求得。
7.2.5.3 碳化深度按式7.1.5-3计算3023.322.421.520.619.819.018.217516.816.115.414.814.3124.923.922.922.021.120.319.418 717.917.216.515.815.3226.525.524.423.522.521.620.719 919.118.317.616.916.23328.227.126.025.023.923.022.021 17.220.319.518.717.92226.525.423.424.43430.028.827.6 18.521.620.719.919.12325.924.928.131.830.529.827.035 19.421.020.2822.921.92529.73633.632.331.028.527.426.320.522.321.4224.223.22634.132.728.927.831.430.13735.521.725.6624.523.522.62830.033.137.536.034.531.829.33822.927.0125.924.823.82930.933.532.234.937.93939.536.4 24.27.826.225.128.463135.336.739.941.64038.333.832.525.26.427.528.729.924143.741.940.238.637.035.634.132731.430.128.927.826.64245.944.042.240.538.937.835.834 433.031.630.429.128.4348.146.144.342.540.839.137.536 034.633.231.830.629.4448.316.444.542.741.139.53730.733.332.0936.434.93942.941.148.546.644.74532.133.537.936.434.954146.744.843.04648.733.638.036.535.0339.6 4346.844.948.84735.138.136.5141.339.7 444848.846.836.639.738.141.4943.1 4648.84938.39.745.043.141.49 485039.41.444.9846.843.1 5141.43.144.946.848.7试验室备案应注意的常见问题1.土工试验击实试验应做两次试验取平均（即平行试验）2.C25水下混凝土配合比应做凝结时间3.应建立仪器设备档案（一机一档），仪器标识卡（包括测量仪器）4.水泥应做化学分析试验（至少每厂家外委一次）5.试验室应有一套完整有效的规范6.材料试验机应配有￠8，￠10的冷弯冲头7.压碎值仪应配有金属标定罐8.钢筋冷弯应弯至180度9.试验室应配有恒温水浴和无水煤油10.压碎值指标试验试样质量应在合理范围（2600-2800g左右）11.集料试验日期应符合逻辑。
回弹仪检测水泥混凝土强度作业指导书
回弹仪检测水泥混凝土强度作业指导书
曲线仅适用于材料质量、成型、养护和龄期等条件基本相同
1.75、
2.0、2。
25、2。
50五个灰水比，以便得到不少于30对数据。
试件与被测对象有相同的养护条件，
试验室备案应注意的常见问题
1. 土工试验击实试验应做两次试验取平均（即平行试验）
2。
C25水下混凝土配合比应做凝结时间
3. 应建立仪器设备档案（一机一档）,仪器标识卡（包括测量仪器)
4. 水泥应做化学分析试验（至少每厂家外委一次）
5. 试验室应有一套完整有效的规范
6. 材料试验机应配有￠8，￠10的冷弯冲头
7. 压碎值仪应配有金属标定罐
8。
钢筋冷弯应弯至180度
9. 试验室应配有恒温水浴和无水煤油
10. 压碎值指标试验试样质量应在合理范围(2600—2800g左右)
11. 集料试验日期应符合逻辑。
12。
水泥试验不能当天取样当天试验（静持24小时）
13。
钢筋每批应做可焊性试验
14. 拌和用水应做外委检测
15. 仪器使用记录应与报告相符
16. 回弹仪应有率定钢砧
17。
指令，不合格材料的资料闭合问题
根据以往的检查，以上为各试验室容易疏忽的问题。
回弹法检测混凝土强度技术作业指导书
回弹法检测混凝土强度技术作业指导书回弹法是采用回弹仪进行混凝土强度测定，属于表面硬度法的一种。
其原理是回弹仪中运动的重锤以一定冲击动能撞机顶在混凝土表面的冲击杆后，测出重锤被反弹回来的距离，以回弹值作为与强度相关的指标，从而推定混凝土强度的一种方法。
混凝土表面硬度值随强度的增大而提高，而回弹值与混凝土表面硬度也有相关关系。
所以，混凝土强度与回弹值存在相关关系。
回弹法操作简便、经济快速，在国内外得到广泛应用。
回弹法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，温度应不低于10摄氏度。
回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。
一、试验方法1．当了解被检测的混凝土构件情况后，需要在构件上选择及布置测区。
如取一个构件混凝土作为评定混凝土强度的最小单元，至少取10个测区。
但对长度小于3m，宽度小于0.6m的构件，其测区数量可适当减少，但不应少于5个。
测区的大小以能容纳16个回弹测点为宜，一般选取测区尺寸为200mm*200mm。
2．测区表面应清洁、平整、干燥，不应有接缝、饰面层、粉刷层、浮浆、油垢、蜂窝麻面等。
必要时可采用砂轮清除表面杂物和不平整处。
3．测区宜均匀布置在构件或结构的检测面上，相邻测区间距不宜过大，当混凝土浇筑质量比较均匀时可酌情增大间距，但不宜大于2m。
4．测试时回弹仪应始终与测试面相垂直，并避开气孔和外露石子上。
每一测区回弹仪各弹击16点。
同一测点只允许弹击一次，测点宜在测试面范围内均匀分布，相邻两测区的净距一般不小于200mm，测点距构件边缘或外露钢筋、钢板的间距不得小于20mm。
5．每弹击一次，回弹仪自动记录数据。
根据设定的弹击次数，回弹仪自动停止，并转向下一测区试验。
6．回弹完后即测量构件的碳化深度，用用冲击钻在测区表面钻取直径为15mm、深度为10mm的孔洞。
回弹法检测混凝土JGJ23-2011
各种回弹仪
回弹仪的操作、保养及检定
• 操作： • 将弹击杆顶住混凝土的表面，轻压仪器 ，松开按钮，弹击杆徐徐伸出。使仪器垂直 对混凝土表面缓慢均匀施压，待弹击锤脱钩 冲击弹击杆后即回弹，带动指针向后移动并 停留在某一位置上，即为回弹值。继续顶住 混凝土表面并在读取和记录回弹值后，逐渐 对仪器减压，使弹击杆自仪器内伸出，重复 进行上述操作，即可测得被测构件或结构的 回弹值。操作中注意仪器的轴线应始终垂直 于构件混凝土的表面。
• 无损检测技术的应用，已遍及建筑、交 通、水利、电力、地矿、铁道等系统的 建设工程质量检测与评估，正如国际上 权威人士早就预言的¡ °混凝土工程应用 无损检测技术程度，是标志着一个国家 对结构工程验收和质量检测技术的高低 ¡ ±，正说明了发展无损检测技术的必要 性和实际意义。
无损检测技术的特点
钢砧率定的作用
• ⑴当仪器处于标准状态时，检验仪器的冲击能 量是否等于或接近于2.207J，此时钢砧上的率 定值应为80±2； • ⑵能较灵活地反映出弹击杆、中心导杆和弹击 锤的加工精度以及工作时三者是否在同一轴线 上。 • ⑶转动呈标准状态回弹仪的弹击杆在中心导杆 的位置，可检验仪器本身测试的稳定性。当各 个方向在钢砧上的率定值均为80±2时，即表 示仪器的测试性能是稳定的。
• ④影响弹击锤起跳位置的有关零件 • 缓冲压簧。缓冲压簧位于弹击杆和中心导杆之 间，可通过它来调节弹击锤的冲击长度。同时 ，由于缓冲压簧的存在，使得弹击拉簧在拉长 时，缓冲压簧受到压力，会被压缩。为了保证 弹击锤的冲击长度等于75mm，必须保证缓冲压 簧的压缩长度。缓冲压簧的压缩长度主要取决 于：缓冲压簧的刚度、复位压簧的刚度、弹击 拉簧的刚度以及脱钩时挂钩与弹击锤挂钩处的 摩擦力。 • 弹击锤脱钩时，挂钩尾部与导向法兰上平面之 间孔隙的大小也影响弹击锤的起跳点。应使脱 钩尾部与法兰上表面的孔隙最小且保持一致。
回弹仪测定水泥混凝土强度试验作业指导书

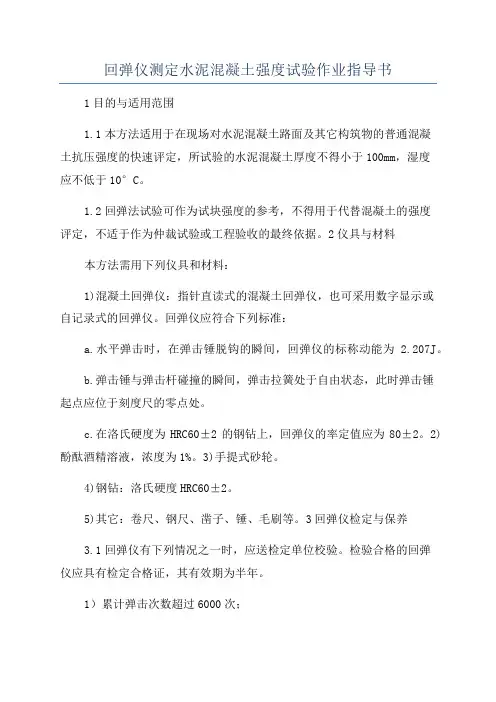

回弹仪测定水泥混凝土强度试验作业指导书1目的与适用范围1.1本方法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，湿度应不低于10°C。
1.2回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。
2仪具与材料本方法需用下列仪具和材料：1)混凝土回弹仪：指针直读式的混凝土回弹仪，也可采用数字显示或自记录式的回弹仪。
回弹仪应符合下列标准：a.水平弹击时，在弹击锤脱钩的瞬间，回弹仪的标称动能为 2.207J。
b.弹击锤与弹击杆碰撞的瞬间，弹击拉簧处于自由状态，此时弹击锤起点应位于刻度尺的零点处。
c.在洛氏硬度为HRC60±2的钢钻上，回弹仪的率定值应为80±2。
2)酚酞酒精溶液，浓度为1%。
3)手提式砂轮。
4)钢钻：洛氏硬度HRC60±2。
5)其它：卷尺、钢尺、凿子、锤、毛刷等。
3回弹仪检定与保养3.1回弹仪有下列情况之一时，应送检定单位校验。
检验合格的回弹仪应具有检定合格证，其有效期为半年。
1）累计弹击次数超过6000次；2）弹击拉簧座、弹击杆、缓冲压簧、中心导杆、导向法兰、弹击锤、指针轴、指针片、指针块、挂钩及调零螺丝等主要零件之一经更换后；3）弹击拉簧前端不在拉簧座原孔位或调零螺丝松动；4）遭受严重撞击或其它损害。
3.2回弹仪有下列情况之一时，应在钢钻上进行率定试验；1）进行构件测试前后，如连续数天测试，可在每天测试完毕后率定一次；2）测定过程中对回弹值有怀疑时。
如率定试验结果不要规定的80±2范围内，应对回弹仪进行常规保养后再进行率定，如再次率定仍不合格，应送检定单位检验。
3.3回弹仪率定步骤回弹仪率定试验宜在室湿为20±5℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土地平上，回弹仪向下弹击时，弹击杆应分4次旋转，每次旋转约90o，弹击3-5次，取其中最后连续3次且读数稳定的回弹值进行平均作为率定值。
18回弹法检测混凝土抗压强度(作业指导书)
回弹法检测混凝土抗压强度1适用范围本作业指导书适用于工程结构普通混凝土抗压强度的检测，当对结构的混凝土强度有检测要求时，可按本作业指导书，检测结果可作为处理混凝土质量问题的一个依据。
不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。
2引用标准《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-20113仪器设备回弹仪：须经检定合格并在有效期内，检测前后应在钢砧在率定，率定平均值应为80±2。
砂轮、酚酞溶液、直尺（分度值0.5 mm）。
4检测技术4.1一般规定4.1.1结构或构件混凝土强度检测宜具有下列资料：4.1.1.1工程名称及设计、施工、监理（或监督）和建设单位名称；4.1.1.2结构或构件名称、外形尺寸、数量及混凝土强度等级；4.1.1.3水泥品种、强度等级、安定性、厂名；砂、石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；4.1.1.4施工时材料计量情况，模板、浇筑、养护情况及成型日期等；4.1.1.5必要的设计图纸和施工记录；4.1.1.6检测原因。
4.1.2结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：4.1.2.1单个检测：适用于单个结构或构件的检测；4.1.2.2批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件。
按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10件。
抽检构件时，应随机抽取并使所选构件具有代表性。
4.1.3每一结构或构件的测区应符合下列规定：4.1.3.1每一结构或构件测区数不少于10个，对某一方向尺寸小于4.5 m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个；4.1.3.2相邻两测区的间距应控制在2 m以内，测区离构件端部或施工缝边缘的距离不宜大于0.5 m，且不宜小于0.2 m；4.1.3.3测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JGJ T 23-2011新版回弹法检测混凝土强度作业指导书吉林省宏运公路工程试验检测有限公司回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1吉林省宏运公路工程试验检测有限公司1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
2吉林省宏运公路工程试验检测有限公司4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10个。
抽检构件时，有关方面应协商一致，随机抽取并使所选构件具有一定的代表性。
5.2 每一构件的测区，应符合下列要求：a．每一结构或构件测区数不少于10个；，对某一方向尺寸小于4．5m 且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个；b.相邻两测区的间距应控制在2m以内，测区离构件边缘的距离不宜大于0.5m，且不宜小于0.2m；3吉林省宏运公路工程试验检测有限公司 c.测区应选在使回弹仪处于水平方向，检测混凝土浇筑侧面。
当不能满足这一要求时，方可选在使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面；d.测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。
在构件的受力部位及薄弱部位必须布置测区，并应避开预埋件。
e.测区的面积不宜大于0.04m2；f.检测面应为原状混凝土表面，并应清洁、平整，不应有疏松层、浮浆、油垢以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且应有残留的粉末或碎屑；g.对于弹击时会产生颤动的薄壁、小型构件应进行固定。
5.3 结构或构件的测区布置应有方案，各测区应标有清晰的编号，必要时应在记录纸上描述测区布置示意图和外观质量情况。
5.4 当检测条件与测强曲线的适用条件有较大差异时，可采用同条件试件或钻取混凝土芯样进行修正，试件或钻取芯样数量应不少于6个。
计算时，测区混凝土强度换算值应乘以修正系数。
修正系数可按5.4-l或5.4-2式计算：△tot= fcor，m - fccu.m0△tot= fcu，m- fccu.m0nfcor，m= ∑fcor.i (5.4-1)n i=11 nfcu，m = ∑fcu.i (5.4-2)n i=11 n cfcu.m0 = fccu.i (5.4-3)4吉林省宏运公路工程试验检测有限公司n式中：△tot ——测区混凝土强度修正量（MPa），精确到0.1MPa；fcor，m——分别为第i个芯样试件(Φ100×100mm)的抗压强度平均值（MPa），精确0.1Mpa。
fcu，m ——150mm同条件立方体试块混凝土强度平均值（MPa）精确0.1Mpa。
fccu.m0 ——对应于钻心部位或同条件立方体试块回弹测区混凝土强度换算值的强度平均值（MPa），精确0.1Mpa。
fcor.i ——第i个混凝土芯样试件的抗压强度。
fcu.i ——第i个混凝土立方体试件的抗压强度。
fccu.i——对应于第i个试件的回弹值和碳化深度值,由JGJ/T 23-2011的附录表A或附录B查得的混凝土强度换算值；n——芯样或试块数量测区混凝土强度换算值的修正应按下式计算：fccu.i1= fccu.i0+△tot (5.4-3)式中：fccu.i0 ——第i个测区修正前的混凝土强度换算值（MPa）精确0.1Mpa。
fccu.i1——第i（MPa）精确0.1Mpa。
5.5 泵送混凝土制作的结构或构件的混凝土强度的检测应符合下列规定: a、当碳化深度值不大于2.0mm时，每一测区混凝土强度换算值应按JGJ/T 23-2011附录B取测区强度换算值；b、碳化深度值极差大于2.0mm时应在每个测区分别测量碳化深度值。
5吉林省宏运公路工程试验检测有限公司碳化深度的测量可按JGJ/T 23-2011中4.3条进行检测。
5.6 检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，准确读数，快速复位。
5.7 测点宜在测区范围内均匀分布，相邻两测点的净距一般不小于20mm，测点距构件边缘或外露钢筋、预埋件的距离一般不小于30mm。
测点不应在气孔或外露石子上，同一测点只允许弹击一次。
每一测区应记取16个回弹值，每一测点的回弹值读数估读至1。
5.8 回弹值测量完毕后，应选择不少于构件的30%测区数在有代表性的位置上测量碳化深度值，取其平均值为该构件每测区的碳化深度值。
当碳化深度值极差大于2.0mm时，应在每一测区测量碳化深度值。
5.9 测量碳化深度值时，可用合适的工具在测区表面形成直径约15mm的孔洞，其深度大于混凝土的碳化深度。
然后除净孔洞中的粉末和碎屑，不得用水冲洗。
立即用浓度为1%～2%酚酞酒精溶液滴在孔洞内壁的边缘处，再用深度测量工具测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离测量不应小于3次，每次读数精确至0.25mm,3次测量的其平均值作为检测结果，并精确至0.5mm，该距离即为混凝土的碳化深度值。
6、回弹值的计算6.1 计算测区平均回弹值时，应从该测区的16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值按下列公式计算：10 ∑Ri i=1 Rm = 10式中：Rm——测区平均回弹值,精确至0.1；Ri ——第i个测点的回弹值。
6吉林省宏运公路工程试验检测有限公司6.2 回弹仪非水平方向检测混凝土浇筑侧面时,应按下列公式修正：Rm=Rma+Rαa式中：Rma——非水平方向检测时测区的平均回弹值，精确至0.1；Rαa ——非水平方向检测时回弹值的修正值，按JGJ／T23-2011的附录表C采用。
6.3 回弹仪水平方向检测混凝土浇筑表面或底面时，应按下列公式修正：Rm=Rmt+Rαt (6.3—1)Rm= Rmb+Rαb ：(6.2—2)式中：Rmt 、Rαt——水平方向检测混凝土浇筑表面、底面时，测区的平均回弹值，精确至0.1；Rmb、Rαb——混凝土浇筑表面、底面回弹值的修正值，按JGJ／T23-2011附录表D采用。
6．4 当检测时仪器为非水平方向且测试面为非混凝土浇筑侧面时，则应先按附录表C对回弹值进行角度修正，然后再按附录表D对修正后的值进行浇筑面修正。
7、我们因未建立地区测强曲线，目前采用全国统一测强曲线，故所测结构或构件的混凝土必须符合下列条件：a．符合普通混凝土用材料，拌和用水的质量符合国家现行有关标准；b. 不掺外加剂或仅掺非引气型外加剂；c．采用普通成型工艺；de．自然养护或蒸汽养护出池后经自然养护7d以上，且混凝土表层为7 吉林省宏运公路工程试验检测有限公司干燥状态；f．龄期为14—1000d；g．抗压强度为10—60Mpa。
8、混凝土强度的计算8．1 结构或构件第i个测区混凝土强度换算值，可根据求得的平均回弹值Rm和平均碳化深度值dm，按统一测强曲线换算表(JGJ／T23—2011的附录A表)得出，泵送混凝土还应按JGJ／T23—2011书第6.2.2条曲线方程进行计算。
8．2 由各测区的混凝土强度换算值可计算得出结构或构件混凝土的强度平均值。
当测区数不少于10个时，应计算强度标准差。
平均值及标准差应按下列公式计算：n ∑f ccu·I （8.2-1）i=1 mf ccu nn∑（f ccu·i·i）2-n（mf ccu）2 （8.2-1）i=1 Sf ccu = n-1式中：mfcuc——构件混凝土强度平均值(Mpa)，精确至0.1Mpa；n——对于单个检测的构件，取一个构件的测区数；对于批量检测的构件，取被抽取构件测区数之和；Sf ccu——结构或构件测区构件混凝土强度标准差(Mpa)，精确至0.01Mpa。
注：测区混凝土强度换算值是指按JGJ／T23—2011规程检测的回弹值8吉林省宏运公路工程试验检测有限公司和碳化深度值，换算成相当于被测结构或构件的测区在该龄期下的混凝上抗压强度值。
8.3 结构或构件混凝上强度推定值fcu．e应按下列公式确定：a．当按单个构件检测时，且构件测区数少于10个，以最小值作为该构件的混凝土强度推定值：fcu.e=f ccu.min （8.3a-1）式中:mf ccu·min——构件中最小的测区混凝土强度换算值（Mpa），精确至0.1 Mpa。
b．当该结构或构件的测区强度值中出现小于10.0Mpa时：fcu.e<10.0Mpa。
c、当构件测区数≥10个时或当按批量检测时，应按下列公式计算：fcu.e=mf ccu—1.645sfccud．当批量检测时，应该按下式计算：fcu.e=mf ccu—ksfccu式中：k ——推定系数，宜取1.645。
当需要进行推定强度区间时，可按国家现行有关标准的规定取值。
注：构件混凝土强度推定值指相应于强度换算值总体分布中保证率不低于95%的结构或构件中的混凝土抗压强度值。
8.4 对于按批量检测的构件，当该批构件混凝土强度标准差出现下列情况之一时，则该批构件应全部按单个构件检测。
