XMT-2系列PlD智能温度调节仪

XMT系列数显温度调节仪XMT系列数显温度调节仪采用新的智能仪表设计方案，对原有的数显表进行了修正处理，使仪表无论在外观还是性能都有的更进一步的提升，仪表内置PID功能与位式控制功能，采用美观大方的轻触键设置，是工业控制中低价位仪表与高性能定位的理想选择。

一、产品选型二、操作说明设定主控温度正常情况下，按▲键或▼键进入主控制温度设定值状态，显示窗口个位出现小数点并闪烁，此时按▲向上调节温度设定值，按▼向下调节温度设定值(长时间按住▲或▼键可实现连续快加或快减)，按◄移位，按SET键来完成确认修改，在不按任何键的状态下约100秒后自动退回到正常显示状态,仪表承认修改。

PID设定及自整定再次按SET,显示D , 此时按▲向上调节微分时间，按▼向下调节微分时间(长时间按住▲或▼键可实现连续快加或快减)，按◄移位。

再次按SET，显示ＡＴ，约三秒显示ＯＮ或ＯＦＦ，为ON时开启自整定,为ＯＦＦ时关闭自整定，当自整定为开启状态时，仪表进入自整定状态，此时需连接好负载并始仪表符合工作环境或模拟近似工作环境，仪表将根据工作环境调出一组ＰＩＤ值，通过自整定，在大多数情况下，能调出一个比较理想的ＰＩＤ参数，如果没有达到满意的效果，可以通过手动设定ＰＩＤ参数以取得较好的控制效果，请参考相关资料．仪表进入自整定时,A T灯闪动，下排数码管将交替显示A T与设定值，在自整定过程中，由于仪表采用位式控制，此时控制温度可能超过设定温度，因此建议设定温度不要太高，以防由于温度过高而引起的负载损坏。

周期设定与传感器误差修正通过按SET 键，跳过A T 参数设定后显示T, 此参数用来设定输出周期，当输出方式为继电器时，周期设定为10-120秒,周期设定越大，继电器吸合与放开的周期越长，控制精度越低，反正周期越短，控制精度越高，但影响继电器的寿命。

作ＰＩＤ控制时，T 值一般为20，做位式控制时，时间可稍长一些。

当负载为固态继电器或可控硅时，一般设为2. 设定好Ｔ后再次按SC 时，可对传感器进行误差修正。

XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。

配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。

二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。

XMTD-2000智能型数字显示温度控制器使用说明书概述XMTD-2000智能数字显示温控仪表是我厂新推出的新一代温控仪表。

本产品采用性能优异的单片微机作为主控部件，具有精度高、数字显示、轻触键盘操作、停电数据保存永久、抗干扰性能强、外形美观等特点。

XMTD-2000温控仪可广泛应用于轻工机械层压机，包装、印刷、纺织、造纸、等行业。

选用时靖仔细确认是否符合您的要选的型号XMT□—□□-□-□传感器分度号测量范围 F:0～10000CK：0～4000CE：0～3000C输入代码：1：热电隅外形尺寸：E：72*72技术参数及安装1安装注意事项：仪表安装环境要求：①大气压力：86—106Kpa。

②环境温度：0—500C。

③相对湿度：45—85RH%。

安装时注意以下情况：①环境温度的急变可能引起的结露。

②腐蚀性及易燃气体的有可能侵害。

③直接震动或冲击机的主体。

④水、油、化学器、烟雾或蒸气的污染等。

⑤过多的尘埃、盐雾或其它的金属粉末等。

⑥空调的直吹。

⑦阳光的直射。

⑧热辐射的积聚之处等。

2安装过程⑴按照盘面的开孔尺寸在盘面上开出来安装仪表的方孔，如多个仪表安装时请将左右两只仪表的距离大于25mm,上下两只仪表的距离应大于30㎜。

⑵将仪表嵌入盘面的开孔内，⑶将仪表安装槽内插入安装支架。

⑷推紧安装支架，使仪表与盘面结合牢固，再拧紧螺钉。

3主要技术性能①测量精度：0.5%±1dig;②电源电压:220VAC;③环境温度:0—500C;④应用模糊PID技术控制;⑤开孔尺寸（㎜）:KCY-E型为:68*68接线方式1接线的注意事项：⑴热电隅输入，应该使用对应的补偿导线。

⑵输入信号线应远离仪表的电源线、动力电源线、负荷线。

以避免产品信号的干扰。

2、接线端子图：XMTD-2000的仪表接线1、各功能的调出顺序：◇仪表通电后，上排显示INP，下排显示分度号，表示输入类型；经4秒后，上排显示量程上限，下排显示量程下限，表示测量范围；再经4秒，上排显示测量值，下排显示设定值，此时仪表进入正常工作状态。

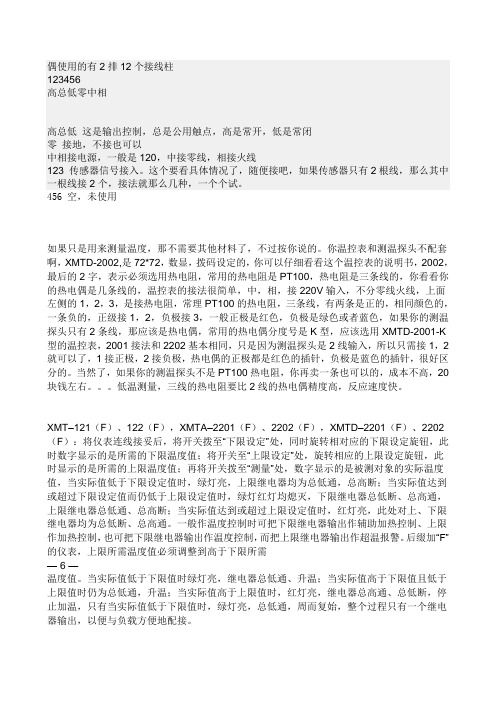

偶使用的有2排12个接线柱123456高总低零中相高总低这是输出控制，总是公用触点，高是常开，低是常闭零接地，不接也可以中相接电源，一般是120，中接零线，相接火线123 传感器信号接入。

这个要看具体情况了，随便接吧，如果传感器只有2根线，那么其中一根线接2个，接法就那么几种，一个个试。

456 空，未使用如果只是用来测量温度，那不需要其他材料了，不过按你说的。

你温控表和测温探头不配套啊，XMTD-2002,是72*72，数显，拨码设定的，你可以仔细看看这个温控表的说明书，2002，最后的2字，表示必须选用热电阻，常用的热电阻是PT100，热电阻是三条线的，你看看你的热电偶是几条线的，温控表的接法很简单，中，相，接220V输入，不分零线火线，上面左侧的1，2，3，是接热电阻，常理PT100的热电阻，三条线，有两条是正的，相同颜色的，一条负的，正级接1，2，负极接3，一般正极是红色，负极是绿色或者蓝色，如果你的测温探头只有2条线，那应该是热电偶，常用的热电偶分度号是K型，应该选用XMTD-2001-K 型的温控表，2001接法和2202基本相同，只是因为测温探头是2线输入，所以只需接1，2就可以了，1接正极，2接负极，热电偶的正极都是红色的插针，负极是蓝色的插针，很好区分的。

当然了，如果你的测温探头不是PT100热电阻，你再卖一条也可以的，成本不高，20块钱左右。

低温测量，三线的热电阻要比2线的热电偶精度高，反应速度快。

XMT–121（F）、122（F），XMTA–2201（F）、2202（F），XMTD–2201（F）、2202（F）：将仪表连线接妥后，将开关拨至“下限设定”处，同时旋转相对应的下限设定旋钮，此时数字显示的是所需的下限温度值；将开关至“上限设定”处，旋转相应的上限设定旋钮，此时显示的是所需的上限温度值；再将开关拨至“测量”处，数字显示的是被测对象的实际温度值，当实际值低于下限设定值时，绿灯亮，上限继电器均为总低通，总高断；当实际值达到或超过下限设定值而仍低于上限设定值时，绿灯红灯均熄灭，下限继电器总低断、总高通，上限继电器总低通、总高断；当实际值达到或超过上限设定值时，红灯亮，此处对上、下限继电器均为总低断、总高通。

汇邦温度控制仪xmta-2说明书摘要：1.汇邦温度控制仪xmta-2 概述2.xmta-2 的温度控制功能3.xmta-2 的操作方法4.xmta-2 的维护与注意事项5.总结正文：一、汇邦温度控制仪xmta-2 概述汇邦温度控制仪xmta-2 是一种智能温度控制设备，它采用高精度的温度传感器和先进的控制算法，能够实现对各种温度过程的精确控制。

适用于工业、科研、实验室等场合，特别适用于需要对温度进行精确控制的领域。

二、xmta-2 的温度控制功能xmta-2 具有以下温度控制功能：1.自动控制：根据设定的温度值，自动调节加热或制冷设备的工作状态，以保持温度在设定范围内。

2.手动控制：用户可以通过操作面板上的按键，手动调节加热或制冷设备的工作状态。

3.定时控制：用户可以设置定时开关机，以实现设备的自动控制。

4.报警功能：当温度超出设定范围时，设备会发出报警信号，提醒用户及时处理。

三、xmta-2 的操作方法xmta-2 的操作方法如下：1.开机：按下操作面板上的“开机”键，设备开始工作。

2.设置温度：通过操作面板上的按键，设置需要的温度值。

3.手动控制：通过操作面板上的按键，手动调节加热或制冷设备的工作状态。

4.定时控制：通过操作面板上的按键，设置定时开关机。

5.关闭设备：按下操作面板上的“关机”键，设备停止工作。

四、xmta-2 的维护与注意事项1.维护：定期检查设备的工作状态，保持设备的清洁和维护。

2.注意事项：a.使用设备时，请勿超出设备的工作范围。

b.请勿将设备置于潮湿、高温或强光下。

c.请勿将设备暴露在腐蚀性环境中。

d.请勿拆卸设备，以免损坏设备。

五、总结汇邦温度控制仪xmta-2 具有高精度的温度控制能力，操作简单方便，适用于各种温度控制场合。

智能温度调节仪使用说明书（PID）（使用此产品前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考）一、概述本仪表由单片机控制，具有热电阻、热电偶等多种信号自由输入，五种输出方式只须插上相应模块即可，正反控制任意设置；提供了四种报警方式；手动自动切换，主控有两位式、PID两种控制方式，在各种不同的系统上，经仪表自整定的参数大多数能得到满意的控制效果，具有无超调，抗扰动性强等特点。

二、主要技术指标1、基本误差：±0.5%F.S±1个字2、冷端补偿误差：≤±2.0℃3、采样周期： 0.5秒4、控制周期：继电器输出时的控制周期为2～120秒可调，其它为2秒。

5、继电器触点输出：AC220V/5A（阻性负载）或AC220V/0.3A(感性负载)6、驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V7、驱动可控硅脉冲输出：幅度≥3V，宽度≥40us的移相或过零触发脉冲’.K8、连续PID调节模拟量输出：0～10mA(负载500±200Ω), 4～20mA(负载250±100Ω),或0～5V(负载≥100kΩ), 1～5V(负载≥100kΩ)9、电源：AC85V～242V（开关电源）, 50/60Hz，或其它特殊定货10、工作环境：温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所三、型号意义XMT □9 □□□□⑴⑵ (3) (4) (5)⑴外型及开孔尺寸（mm）：空格：160×80×120 152×76；A：96×96×110 92×92；D：72×72×110 68×68；E：48×96×110 44×92；F：96×48×110 92×44；S：80×160×120 76×156；G：48×48×110 44×44⑵控制方式：‘0’位式控制继电器输出，‘2’三位式控制继电器输出；‘4’PID调节继电器输出；‘5’PID 调节固态继电器输出；‘6’单项移相可控硅调节输出；‘7’单项过零可控硅调节输出；‘8’三项过零可控硅调节输出；‘9’连续PID标准电流信号输出；⑶附加报警：‘0’：无报警；‘1’或‘2’：一组报警（报警方式可选）；‘3’：二组报警（报警方式可选）；‘5’：声音报警；⑷输入信号类型：‘1’：热电偶信号输入；‘2’：热电阻信号输入；‘W’：自由信号输入⑸主控制方式：‘V24’：附加隔离24V电源（25mA）四、面板说明（参考）（1）PV显示窗：正常显示情况下显示温度测量值；在参数修改状态下显示参数符号。

XMT数显调节仪使用说明一、概述XM系列数字仪表采用先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、普通TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观察等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定控制、电脑模糊控制等多种控制方式，根据需要还可以增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动控制。

配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。

二、主要技术指标1、显示方式：三位或四位LED数码管直接显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式控制切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：（1）P （比例带）3%；（2）I（积分时间）250s；（3）D（微分时间）50s；（4）输出0～10mA 负载R=1K；输出4～20mA 负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A（直接控制功率1kW以下，阻性负载），大功率时（直接控制功率3kW以下，阻性负载）；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：（180～240）V AC，50Hz，功率小于4W；开关电源（85～242）V AC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。

XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。

技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。

这是仪表的标准显示方式。

（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。

（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。

定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。

当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。

此时可用按住减键3秒钟重新启动一个定时周期。

只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。

一个定时周期结束后,由BL参数决定第二报警继电器的动作。

XMT数显调节仪使用说明一、介绍XMT数显调节仪是一种用于自动控制温度、湿度、压力、流量、液位等各种工艺参数的仪器。

它采用先进的数字技术和微处理器控制技术，具有显示直观、调节精度高、运行稳定可靠等优点，广泛应用于化工、电力、轻工、食品、医药、冶金、环保等行业。

二、基本操作步骤1.接通电源并连接传感器：将XMT数显调节仪的电源插头插入电源插座，并连接相应的传感器。

2.参数设置：根据需要，按下设置键进入参数设置模式，根据实际情况设置需要调节的参数值，如温度值、湿度值、压力值等。

3.模式选择：根据实际应用需要，选择合适的工作模式，常见的工作模式有手动调节模式、自动控制模式等。

4.运行控制：根据实际需要，选择运行模式，将调节仪置于运行状态，开始自动控制工艺参数。

5.监测显示：XMT数显调节仪会实时显示被控参数的数值，通过观察数显仪上的数值变化，可以了解被控参数的实时状态。

6.报警处理：如果一些被控参数超出了设定范围，XMT数显调节仪会发出相应的报警信号，此时需要根据报警信号做出相应的处理，以确保生产的正常进行。

三、常见问题解决办法2.参数设置错误：如果在设置参数时设定的数值不正确，可以按照操作步骤重新设置。

如果是由于误操作导致参数设置错误，可以尝试恢复出厂设置，重新设置参数。

3.报警处理问题：当XMT数显调节仪发出报警信号时，需要根据具体情况采取相应的处理措施，可以先检查被控参数的传感器是否正常连接，如果传感器正常，可以调整参数设定值使其不超出设定范围。

四、注意事项1.在操作XMT数显调节仪之前，请务必仔细阅读产品说明书，并按照说明书中的操作步骤进行操作。

2.使用XMT数显调节仪时，请注意安全操作，特别是在接通电源、连接传感器等操作过程中，请确保操作人员的人身安全。

3.使用XMT数显调节仪时，请注意保护设备，避免受到外界环境的影响，如尘土、湿气等，以免影响设备的正常运行。

总结。
