贵州大学机电一体化课程设计说明书最终版

机电一体化课程设计指导书一、课程目标知识目标：1. 理解并掌握机电一体化基本原理，包括机械系统、电子系统、控制系统及信息处理系统的基本构成及相互关系。

2. 学习并掌握常用传感器的工作原理及其在机电一体化系统中的应用。

3. 掌握机电一体化系统的设计方法和步骤，能够运用相关知识进行简单的系统设计。

技能目标：1. 能够运用CAD软件进行简单的机械结构设计，并完成图纸绘制。

2. 能够运用编程软件对控制系统进行编程，实现对机电系统的基本控制。

3. 能够运用相关工具和仪器进行机电一体化系统的调试和故障排除。

情感态度价值观目标：1. 培养学生热爱科学、探索未知的精神，提高对机电一体化技术的兴趣和认识。

2. 培养学生的团队协作意识和沟通能力，使他们在项目实践中能够主动承担责任，共同解决问题。

3. 培养学生具备安全意识、环保意识和质量意识，使其在设计过程中充分考虑这些因素，养成良好的职业素养。

分析课程性质、学生特点和教学要求，本课程旨在帮助学生在掌握基本理论知识的基础上，提高实践操作能力。

课程目标具体、可衡量，有助于学生和教师明确课程预期成果，为后续的教学设计和评估提供依据。

在教学过程中，注重理论联系实际，激发学生的创新思维，培养具备实际操作能力的机电一体化技术人才。

二、教学内容根据课程目标，教学内容分为以下三个部分：1. 理论知识学习：- 机电一体化基本原理：讲解机械系统、电子系统、控制系统及信息处理系统的基本构成及相互关系，涉及课本第一章内容。

- 常用传感器：介绍各种传感器的工作原理及其在机电一体化系统中的应用，对应课本第二章。

- 系统设计方法：学习机电一体化系统的设计方法和步骤，包括需求分析、方案设计、详细设计等，参考课本第三章。

2. 实践操作：- 机械结构设计：运用CAD软件进行简单机械结构设计，绘制图纸，结合课本第四章内容。

- 控制系统编程：使用编程软件进行控制系统编程，实现对机电系统的基本控制，涉及课本第五章。

机电⼀体化系统设计说明书课程设计说明书课程设计名称：机电⼀体化系统设计专业班级：机械电⼦⼯程XXX 学⽣姓名： X X X 学号： 09143413 指导⽼师： XXX机电⼀体化系统设计摘要：本次系统设计是完成典型机电⼀体化装置，该装置有车体和电路两个模块，车体有三个轮⼦，车体宽度可调，⽤齿轮齿条传动⽅式来实现左右轮距的调节范围为200mm到250mm。

该⼩车能够以光控⽅式启动，从起点出发，并沿“L”形路线运⾏，最终停靠在指定的终点位置。

将⼩车整体车形设计成“凸”形，⽤直流继电器输出稳定电压来控制⼩车驱动电机转动，⽤时控复位开关来控制由555定时器够成的单稳态电路，输出⼀个1S低电平脉冲波来实现⼩车转弯。

转弯后⽤另⼀个时控复位开关，响应时间继电器（E模式），来实现⼩车车轮距从200mm变到250mm，从⽽完成设计任务。

关键词：齿轮齿条、车轮轴、光控、555定时器、直流继电器、时间继电器Abstract:The system design is complete typical electromechanical device, this device has a body and two module circuit, the hull has three wheels, car body width can be adjusted, with gear rack drive ways around the adjustment range between 200 mm to 250 mm. The car to start, from control way start, and the "L" type line operation, at the end of the final designated location. Will the car whole car shape design into "convex" form, with ordinary relay stable output voltage to control the car drive motor rotation and use control switch to control by 555 reset timers enough of a single state circuit, output a 1 S low level pulse wave to realize the turning of the car. After turning with another possession in reset switch, response time relay (E mode), to realize the car wheels from 200 mm changed from 250 to mm, thus completing design task.Keyword:Super-modulus gear, electric, car wheel, 555 timer, Dc relay, time relay⼀、课程设计的⽬的要求和简介设计⽬的：通过典型机电⼀体化装置的设计，进⼀步加深对机械电⼦专业知识和理论知识学习的认识和理解，使⾃⼰的设计⽔平和对所学知识的应⽤能⼒以及分析问题、解决问题的能⼒得到全⾯提⾼。

机电一体化课程设计说明书目录一、设计的目的 (1)二、设计任务 (1)三、总体方案的确定 (1)四、机械传动部件的计算与选型 (3)五、控制系统设计 (14)六、总结 (17)7 七、附录 (1)一、设计的目的课程设计是一个重要的时间性教学环节，要求学生综合的运用所学的理论知识，独立进行的设计训练，主要目的:1、通过设计，使学生全面地、系统地了解和掌握数控机床的基本组成及其想怪知识，学习总体的方案拟定、分析与比较的方法。

2、通过对机械系统的设计，掌握几种典型传动元件与导向元件的工作原理、设计计算及选用的方式3培养学生独立分析问题和解决问题的能力，学习并树立“系统设计”的思想4锻炼提高学生应用手册和标准、查阅文献资料及撰写科技论文的能力二、设计任务题目:X—Y数控工作台机电系统设计任务:设计一种供立式数控铣床使用的X-Y数控工作台，主要参数如下: 1)立铣刀最大直径d=20mm;2)立铣刀齿数Z=4;3)最大铣削宽度; a,15mme4)最大背吃刀量; a,12mmp5)加工材料为碳素钢;6)X、Y方向的脉冲当量/脉冲; ,,,,0.005mmxy,0.01mm7)X、Y方向的定位精度均为;8)工作台尺寸230mmX230mm,加工范围为250mmX250;9)工作台空载最快移动速度; v,v,2000mm/minxy10)工作台进给最快移动速度; v,v,300mm/minxmaxfymaxf11)移动部件总重量为800N;12)每齿进给量 f,0.1mmz13)铣刀转速n=300r/min三、总体方案的确定1 机械传动部件的选择1.1导轨副的选用要设计的X-Y工作台是用来配套轻型的立式数控铣床的，需要承受的载荷不大，但脉冲当量小、定位精度高，因此，决定选用直线滚动导轨副，它具有摩擦系数小、不易爬行、传动效率高、结构紧凑、安装预紧方便等优点。

1.2丝杆螺母副的选用伺服电动机的旋转运动需要通过丝杆螺母副转换成直线运动，要满足0.005mm的脉冲当量和的定位精度，滑动滑动丝,0.01mm 杆副无能为力，只有选用滚珠丝杆副才能达到。

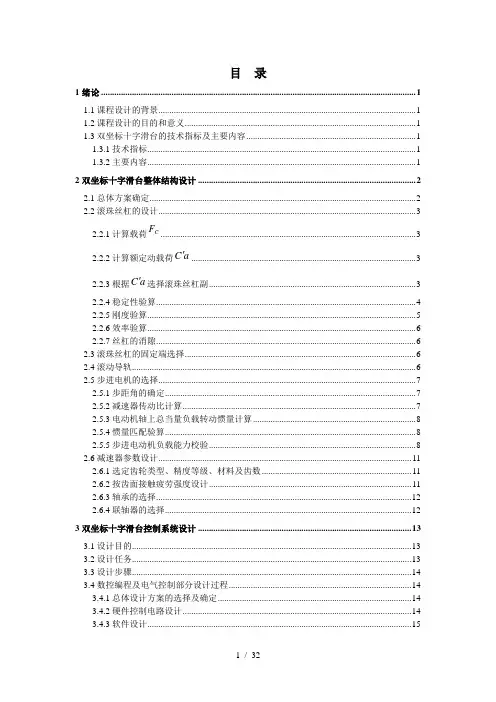

目 录1绪论 (1)1.1课程设计的背景 (1)1.2课程设计的目的和意义 (1)1.3双坐标十字滑台的技术指标及主要内容 (1)1.3.1技术指标 (1)1.3.2主要内容 (1)2双坐标十字滑台整体结构设计 (2)2.1总体方案确定 (2)2.2滚珠丝杠的设计 (3)2.2.1计算载荷C F (3)2.2.2计算额定动载荷a C ' (3)2.2.3根据a C '选择滚珠丝杠副 (3)2.2.4稳定性验算 (4)2.2.5刚度验算 (5)2.2.6效率验算 (6)2.2.7丝杠的消隙 (6)2.3滚珠丝杠的固定端选择 (6)2.4滚动导轨 (6)2.5步进电机的选择 (7)2.5.1步距角的确定 (7)2.5.2减速器传动比计算 (7)2.5.3电动机轴上总当量负载转动惯量计算 (8)2.5.4惯量匹配验算 (8)2.5.5步进电动机负载能力校验 (8)2.6减速器参数设计 (11)2.6.1选定齿轮类型、精度等级、材料及齿数 (11)2.6.2按齿面接触疲劳强度设计 (11)2.6.3轴承的选择 (12)2.6.4联轴器的选择 (12)3双坐标十字滑台控制系统设计 (13)3.1设计目的 (13)3.2设计任务 (13)3.3设计步骤 (14)3.4数控编程及电气控制部分设计过程 (14)3.4.1总体设计方案的选择及确定 (14)3.4.2硬件控制电路设计 (14)3.4.3软件设计 (15)3.5程序清单 (21)3.5.1显示子程序 (21)3.5.2键盘子程序设计 (22)3.5.3中断 (25)3.5.4主程序设计 (27)4心得体会 (28)5参考文献 (30)1绪论1.1课程设计的背景机电一体化系统是综合多个学科的系统,包括机械技术,传感器技术,测试技术,电子技术和控制技术,信息与计算机技术。

它极大推动了机械工业,兵器行业及其他行业的发展。

其技术结构,产品结构,技术功能与构成,生产方式和管理体系均发生了巨大的变化。

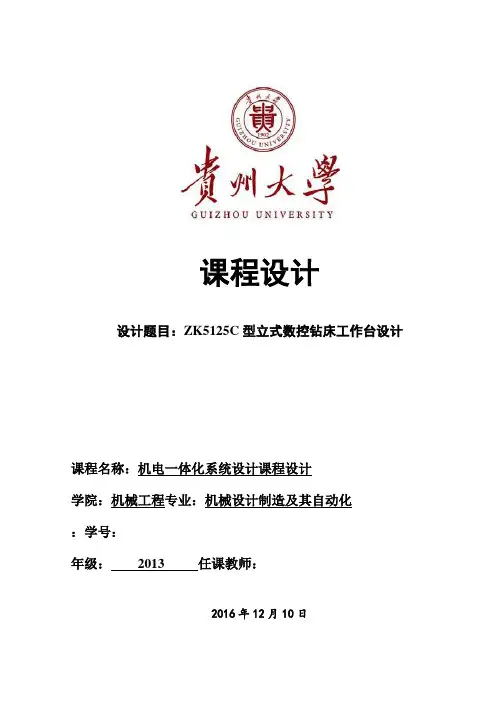

课程设计设计题目：ZK5125C型立式数控钻床工作台设计课程名称：机电一体化系统设计课程设计学院：机械工程专业：机械设计制造及其自动化：学号：年级：2013 任课教师：2016年12月10日大学本科课程设计诚信责任书本人重声明：本人所呈交的课程论文（设计），是在导师的指导下独立进行研究所完成。

课程论文（设计）中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。

特此声明。

论文（设计）作者签名：日期：？？？型立式数控钻床工作台设计数据说明第一章总体方案的确定1.1机械传动部件的选择1.1.1导轨副的选用：要设计的X-Y 工作台是用来配套立式数控钻床使用，需要承重的载荷不大，无切削力（工作台移动中不作切削），设计数据所要求的脉冲当量较小、定位精度一般。

因此，决定选用直线滚动导轨副，它具有摩擦系数小，不易爬行、传动效率高、结构紧凑、安装预紧方便等优点。

1.1.2丝杠螺母副的选用：伺服电动机的旋转运动需要通过丝杠螺母副转换成直线运动，选择滚珠丝杠螺母副，滚珠丝杠螺母副的传动精度高、动态响应快、运转平稳、寿命长、效率高、预紧后可消除反向间隙。

第二章 机械传动部件的计算与选型2.1导轨上移动部件的重量估算2.1.1 Y 方向导轨上移动部件的重量估算按照导轨上面的移动部件的重量进行估算。

包括工件、夹具、工作平台、上层电动机、滚珠丝杠副、直线滚动导轨副、导轨座等，工件的最大质量为800kg ，重量为7840N ，根据参考资料上的实例可以看出，工作台尺寸为230mm ×230mm 的除去工件重量的总重量大约为500N ，ZK5125C 型立式数控钻床工作台的尺寸为650mm ×300mm ，大约为实例的2倍，也就是除去工件重量的总重量大约为500N ×2=1000N ，所以总的重量为7840N+1000N ≈9000N ，估计重量为9000N 。

2.1.2 钻削力的计算设零件的加工方式为立式钻削，采用硬质合金立钻刀。
