《消防水泵接合器》

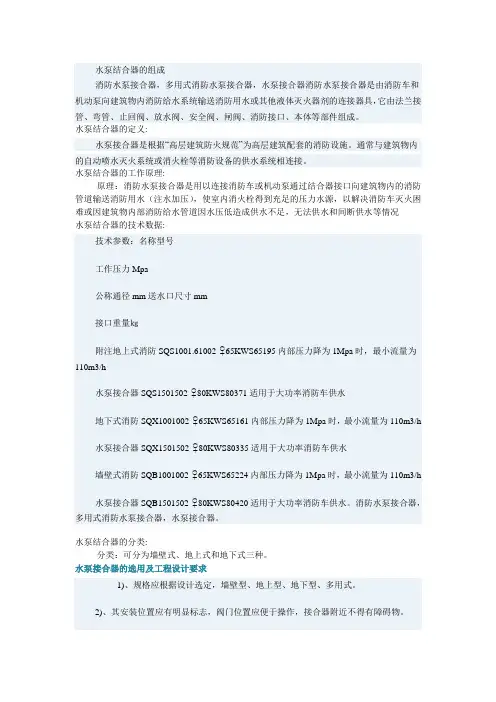

水泵结合器的组成消防水泵接合器，多用式消防水泵接合器，水泵接合器消防水泵接合器是由消防车和机动泵向建筑物内消防给水系统输送消防用水或其他液体灭火器剂的连接器具，它由法兰接管、弯管、止回阀、放水阀、安全阀、闸阀、消防接口、本体等部件组成。

水泵结合器的定义:水泵接合器是根据“高层建筑防火规范”为高层建筑配套的消防设施。

通常与建筑物内的自动喷水灭火系统或消火栓等消防设备的供水系统相连接。

水泵结合器的工作原理:原理：消防水泵接合器是用以连接消防车或机动泵通过结合器接口向建筑物内的消防管道输送消防用水（注水加压），使室内消火栓得到充足的压力水源，以解决消防车灭火困难或因建筑物内部消防给水管道因水压低造成供水不足，无法供水和间断供水等情况水泵结合器的技术数据:技术参数：名称型号工作压力Mpa公称通径mm送水口尺寸mm接口重量㎏附注地上式消防SQS1001.61002-♀65KWS65195内部压力降为1Mpa时，最小流量为110m3/h水泵接合器SQS1501502-♀80KWS80371适用于大功率消防车供水地下式消防SQX1001002-♀65KWS65161内部压力降为1Mpa时，最小流量为110m3/h 水泵接合器SQX1501502-♀80KWS80335适用于大功率消防车供水墙壁式消防SQB1001002-♀65KWS65224内部压力降为1Mpa时，最小流量为110m3/h水泵接合器SQB1501502-♀80KWS80420适用于大功率消防车供水。

消防水泵接合器，多用式消防水泵接合器，水泵接合器。

水泵结合器的分类:分类：可分为墙壁式、地上式和地下式三种。

水泵接合器的选用及工程设计要求1)、规格应根据设计选定，墙壁型、地上型、地下型、多用式。

2)、其安装位置应有明显标志，阀门位置应便于操作，接合器附近不得有障碍物。

3)、安全阀应按系统工作压力定压，防止消防车加压过高破坏室内管网及部件，接合器应装有泄水阀。

消防水泵接合器1 范围本标准规定了消防水泵接合器的术语和定义、分类、技术要求、试验方法、检验规则及标志、包装。

本标准适用于消防管道中的各种消防水泵接合器。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 197-2003 普通螺纹公差GB/T 1176-1987 铸造铜合金技术条件GB/T 1348-2009 球墨铸铁件GB/T 2100-2002 一般用途耐蚀钢铸件GB/T 7306.2-2000 55°密封管螺纹第2部分：圆锥内螺纹和圆锥外螺纹GB/T 7307 55°非密封管螺纹GB/T 9439-2010 灰铸铁件GB 12514.1-2005 消防接口第1部分：消防接口通用技术条件GB 12514.2-2006 消防接口第2部分：内扣式消防接口形式和基本参数3 术语和定义下列术语和定义适用于本文件。

3.1 消防水泵接合器Siamese connection固定设置在建筑物外，用于消防车或机动泵向建筑物内消防给水系统输送消防用水和其他液体灭火剂的连接器具。

4 分类4.1 形式和规格4.1.1消防水泵接合器（以下简称“接合器”)按安装型式可分为地上式、地下式、墙壁式和多用式。

4.1.2按接合器出口的公称通径可分为100mm和150mm两种。

4.1.3 按接合器公称压力可分为1.6MPa、2.5MPa和4.0MPa等多种。

4.1.4按接合器连接方式可分为法兰式和螺纹式。

4.2 型号编制接合器型号编制方法如下所示：示例1：公称通径为100mm、公称压力为1.6MPa、法兰连接的地上式消防水泵接合器可表示为：SQS100-1.6。

示例2：公称通径为150mm、公称压力为2.5MPa、螺纹连接的多用式消防水泵接合器可表示为：SQD150-2.5W。

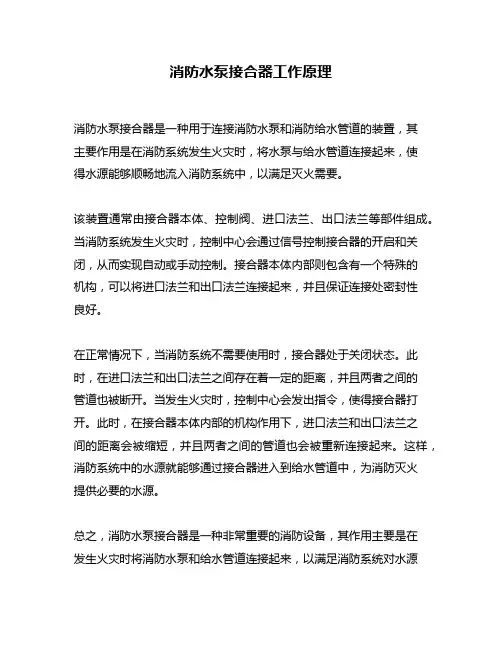

消防水泵接合器工作原理
消防水泵接合器是一种用于连接消防水泵和消防给水管道的装置，其
主要作用是在消防系统发生火灾时，将水泵与给水管道连接起来，使
得水源能够顺畅地流入消防系统中，以满足灭火需要。

该装置通常由接合器本体、控制阀、进口法兰、出口法兰等部件组成。

当消防系统发生火灾时，控制中心会通过信号控制接合器的开启和关闭，从而实现自动或手动控制。

接合器本体内部则包含有一个特殊的
机构，可以将进口法兰和出口法兰连接起来，并且保证连接处密封性
良好。

在正常情况下，当消防系统不需要使用时，接合器处于关闭状态。

此时，在进口法兰和出口法兰之间存在着一定的距离，并且两者之间的
管道也被断开。

当发生火灾时，控制中心会发出指令，使得接合器打开。

此时，在接合器本体内部的机构作用下，进口法兰和出口法兰之
间的距离会被缩短，并且两者之间的管道也会被重新连接起来。

这样，消防系统中的水源就能够通过接合器进入到给水管道中，为消防灭火
提供必要的水源。

总之，消防水泵接合器是一种非常重要的消防设备，其作用主要是在
发生火灾时将消防水泵和给水管道连接起来，以满足消防系统对水源
的需求。

其工作原理比较简单，主要依靠接合器本体内部的机构来实现进口法兰和出口法兰之间的连接和断开。

在实际应用中，需要根据具体情况选择不同规格和型号的接合器，并且进行定期检修和维护，以确保其正常工作。

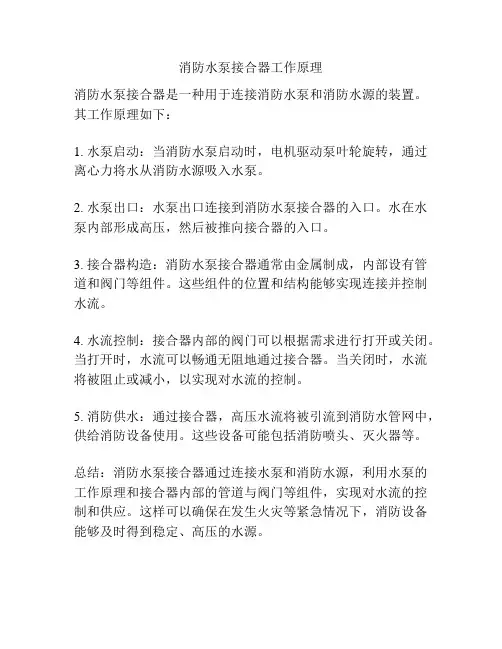

消防水泵接合器工作原理
消防水泵接合器是一种用于连接消防水泵和消防水源的装置。

其工作原理如下：
1. 水泵启动：当消防水泵启动时，电机驱动泵叶轮旋转，通过离心力将水从消防水源吸入水泵。

2. 水泵出口：水泵出口连接到消防水泵接合器的入口。

水在水泵内部形成高压，然后被推向接合器的入口。

3. 接合器构造：消防水泵接合器通常由金属制成，内部设有管道和阀门等组件。

这些组件的位置和结构能够实现连接并控制水流。

4. 水流控制：接合器内部的阀门可以根据需求进行打开或关闭。

当打开时，水流可以畅通无阻地通过接合器。

当关闭时，水流将被阻止或减小，以实现对水流的控制。

5. 消防供水：通过接合器，高压水流将被引流到消防水管网中，供给消防设备使用。

这些设备可能包括消防喷头、灭火器等。

总结：消防水泵接合器通过连接水泵和消防水源，利用水泵的工作原理和接合器内部的管道与阀门等组件，实现对水流的控制和供应。

这样可以确保在发生火灾等紧急情况下，消防设备能够及时得到稳定、高压的水源。

消防水泵接合器安装图消防水泵接合器是用于连接消防水泵与供水管道的重要设备。

它的主要功能是确保消防水泵与供水管道之间的紧密连接，防止漏水和泄压，以确保消防系统的正常运行。

本文将详细介绍消防水泵接合器的安装过程，包括所需材料和工具，以及具体步骤。

一、所需材料和工具在安装消防水泵接合器之前，您需要准备以下材料和工具：1. 消防水泵接合器：根据消防水泵的型号和尺寸选择相应的接合器。

确保接合器符合相关标准和规范。

2. 螺栓和螺母：选择适合接合器的螺栓和螺母，确保其质量良好并符合相关标准。

3. 密封垫片：用于确保接合器与水泵和管道之间的密封性能。

4. 螺丝刀和扳手：用于安装接合器和紧固螺栓。

5. 手电钻和钻头：用于在安装位置上钻孔。

二、安装步骤1. 确定安装位置：首先需要确定接合器要安装的位置。

该位置应在消防水泵出口和供水管道之间。

2. 准备安装材料：将所需的材料和工具准备齐全。

检查接合器的尺寸和型号是否与消防水泵和供水管道相匹配。

3. 安装接合器：使用手电钻和钻头，在预定的安装位置上钻孔。

确保钻孔的位置和尺寸与接合器的要求相符。

然后将接合器放置在钻孔处并调整至水平位置。

4. 连接消防水泵：将消防水泵的出口与接合器的进口对齐。

使用螺栓、螺母和垫片将其连接起来。

确保螺栓和螺母紧固牢固，并使用扳手适度拧紧，但不要过紧。

5. 连接供水管道：将供水管道的出口与接合器的出口对齐。

使用螺栓、螺母和垫片将其连接起来。

同样地，确保螺栓和螺母紧固牢固，并使用扳手适度拧紧。

6. 检查与测试：完成安装后，进行严密性检查和测试。

检查接合器与水泵和管道之间是否有漏水情况。

可以通过加压测试来验证其密封性能。

7. 固定接合器：如果接合器需要进行固定，可以使用固定夹等附件进行固定，以确保接合器的稳定性和安全性。

8. 清理和维护：安装完成后，清理工作场地，并定期进行维护和检查，确保接合器的正常运行和使用寿命。

总结：通过按照上述步骤和注意事项进行操作，您可以成功安装消防水泵接合器。

消防水泵接合器规范消防水泵接合器GB 3446—93国家技术监督局1993—09—24批准 1994—06—01实施1 主题内容与适用范围本标准规定了消防水泵接合器的型式和规格、型号编制、技术要求、试验方法、检验规则及标志、包装。

本标准适用于消防管道中的各种消防水泵接合器(以下简称接合器)。

接合器是消防车和机动泵向建筑物内消防给水系统输送消防用水和其他液体灭火剂的连接器具。

2 引用标准GB 228 金属拉伸试验方法GB 1176 铸造铜合金技术条件GB 3265 内扣式消防接口型式和基本参数GB 3266 内扣式消防接口通用技术条件GB 6397 金属拉伸试验试样GB 7307 非螺纹密封的管螺纹GB 9439灰铸铁件GB 12514 消防接口性能要求和试验方法3 型式和规格3(1 接合器的结构应具备排放余水、止回、安全排放、截断等功能。

3(2 接合器按其安装型式可分为地上式、地下式、墙壁式和多用式。

3(3 接合器按其出口的公称通径可分为100mm和150mm两种。

3(4 接合器的公称压力可分为1(6MPa 和2(5MPa两种。

4 型号编制4(1 接合器型号由下列单元组成:4(1(1 安装型式代号S——表示地上式;X——表示地下式;B——表示墙壁式;D——表示多用式。

4(1(2 出口公称通径尺寸代号100——表示公称通径为100mm;150——表示公称通径为150mm。

4(1(3 公称压力代号1(6——表示公称压力为1(6MPa;2(5——表示公称压力为2(5MPa。

4(1(4 连接形式代号法兰连接代号省略，螺纹连接用“W”表示。

4(2 标记示例:例1:地上消防水泵接合器，出口公称通径为150mm、法兰连接、公称压力为2(5MPa。

SQS 150—2(5例2;多用式消防水泵接合器，出口公称通径为100mm、螺纹连接、公称压力为1(6MPa。

SQD100—1(6 W5 技术条件5(1 材料5(1(1 公称压力1(6MPa的接合器应选用符合GB 9439规定的灰铸铁HT 200或选用机械性能不低于HT200的其他金属材料。

标准图集《消防水泵接合器安装》修编简介金雷柏诚工程技术有限公司《消防水泵接合器安装》是建筑防火设计和施工中常用的一册标准图集。

原图集 (87S164)是我院于1986年编制的。

迄今为止，已使用了十多年。

在这十几年中，随着我国社会和经济的深刻变革，工业与民用建筑建设事业的迅速发展，技术的不断进步，许多新技术、新产品的出现，原因集中的内容已不能适应新情况，不能满足当前实际和今后行业发展的需要，急需协调解决和重新修编。

为此，依照“建设［1999］202号关于印发《一九九九年国家建筑标准设计编制工作计划》的通知”，我院接受国家建筑标准设计研究所委托，承担了《消防水泵接合器安装》图集的修编。

修编图集于1999年底送审并通过审查，于2000年5月交付出版。

现将有关该图集的修编情况简介如下：一图集修编的原则图集修编的原则是：能反映出国家经济建设和发展的方针政策，深入调查研究，积极采纳成熟的新产品、新技术，力求保证内容的准确性、可靠性、先进性、适用性和通用性。

二图集修编的主要内容1．增加多种新型消防水泵接合器此次修编，取消了原图集中使用的传统老产品，增加了六种新型消防水泵接合器。

新产品的共同特点是产品的技术先进，性能可靠，体积小巧，安装方便。

2．增加井室结构形式原因集中室外安装的井室仅有一种砖砌结构形式，且顶部不能通行汽车。

修编图集中，除砖砌不过车的消防水泵接合器井外，增加了其顶面可通行大型消防车(超汽—20级重型车)的砖砌和钢筋混凝土两种结构形式的消防水泵接合器井。

3．增加井深形式原图集中室外地上及地下式消防水泵接合器井的井深尺寸最小为1．5m。

修编图集中， A型地上式消防水泵接合器井增加了井深1．2m的形式，其余各型地上式消防水泵接合器井均增加了井深为0．9m和1．2m的形式；各型地下式消防水泵接合器井均增加了井深为1．2m的形式。

4．增加两组并列安装形式原图集中室外安装只有单组布置一种形式。

修编图集中除各型产品室外单组布置的安装形式外，增加了各型产品室外两组并列布置于一井室内的安装形式。

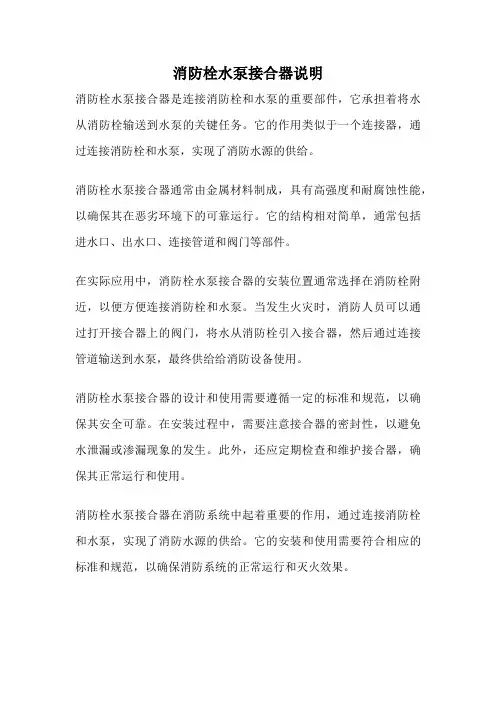

消防栓水泵接合器说明
消防栓水泵接合器是连接消防栓和水泵的重要部件，它承担着将水从消防栓输送到水泵的关键任务。

它的作用类似于一个连接器，通过连接消防栓和水泵，实现了消防水源的供给。

消防栓水泵接合器通常由金属材料制成，具有高强度和耐腐蚀性能，以确保其在恶劣环境下的可靠运行。

它的结构相对简单，通常包括进水口、出水口、连接管道和阀门等部件。

在实际应用中，消防栓水泵接合器的安装位置通常选择在消防栓附近，以便方便连接消防栓和水泵。

当发生火灾时，消防人员可以通过打开接合器上的阀门，将水从消防栓引入接合器，然后通过连接管道输送到水泵，最终供给给消防设备使用。

消防栓水泵接合器的设计和使用需要遵循一定的标准和规范，以确保其安全可靠。

在安装过程中，需要注意接合器的密封性，以避免水泄漏或渗漏现象的发生。

此外，还应定期检查和维护接合器，确保其正常运行和使用。

消防栓水泵接合器在消防系统中起着重要的作用，通过连接消防栓和水泵，实现了消防水源的供给。

它的安装和使用需要符合相应的标准和规范，以确保消防系统的正常运行和灭火效果。

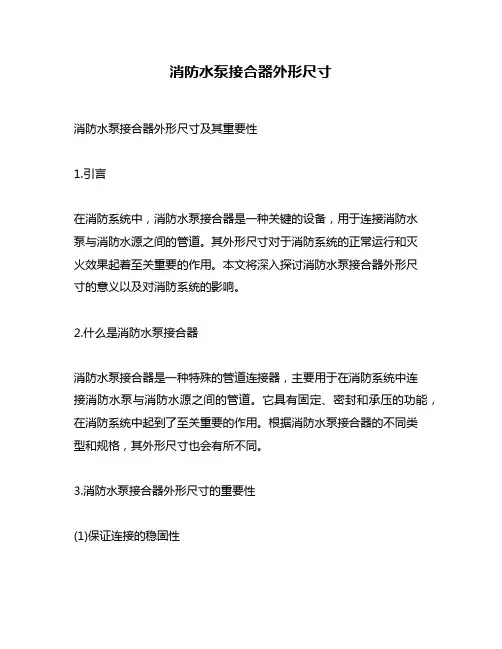

消防水泵接合器外形尺寸消防水泵接合器外形尺寸及其重要性1.引言在消防系统中，消防水泵接合器是一种关键的设备，用于连接消防水泵与消防水源之间的管道。

其外形尺寸对于消防系统的正常运行和灭火效果起着至关重要的作用。

本文将深入探讨消防水泵接合器外形尺寸的意义以及对消防系统的影响。

2.什么是消防水泵接合器消防水泵接合器是一种特殊的管道连接器，主要用于在消防系统中连接消防水泵与消防水源之间的管道。

它具有固定、密封和承压的功能，在消防系统中起到了至关重要的作用。

根据消防水泵接合器的不同类型和规格，其外形尺寸也会有所不同。

3.消防水泵接合器外形尺寸的重要性(1)保证连接的稳固性消防水泵接合器的外形尺寸对于连接的稳固性至关重要。

只有合适的外形尺寸，才能确保消防水泵接合器与管道之间的连接牢固。

如果外形尺寸不合适，可能会导致连接松动，使得消防水泵接合器在使用过程中发生危险情况，甚至影响整个消防系统的正常运行。

(2)保障密封效果消防水泵接合器外形尺寸的准确性也对密封效果有着直接的影响。

只有外形尺寸匹配，才能确保消防水泵接合器与管道之间的密封效果良好，防止水流泄露和压力损失。

在消防系统中，保持管道的密封性至关重要，以确保有效的灭火效果。

(3)提高运行效率消防水泵接合器外形尺寸的合理选择可以提高消防系统的运行效率。

合适的外形尺寸可以降低水流阻力，减少能量损失，确保足够的水流供应和压力输出，提高灭火效果。

与此准确的尺寸选择还可以减少对消防水泵的负荷，延长其使用寿命，减少维修和更换的频率。

4.个人观点与理解消防水泵接合器外形尺寸对于消防系统的正常运行至关重要。

作为消防系统的核心组成部分，合适的外形尺寸可以确保消防水泵接合器与管道连接的稳固性和密封性。

这不仅能保证灭火效果，还可以提高消防系统的运行效率，减少故障和损坏的发生。

在选择消防水泵接合器外形尺寸时，需要注意与消防系统中其他组件的匹配性，以确保整个系统的协调运行。

定期检查和维护消防水泵接合器外形尺寸的准确性也是必要的，以防止因长时间使用和磨损而导致的尺寸变化。

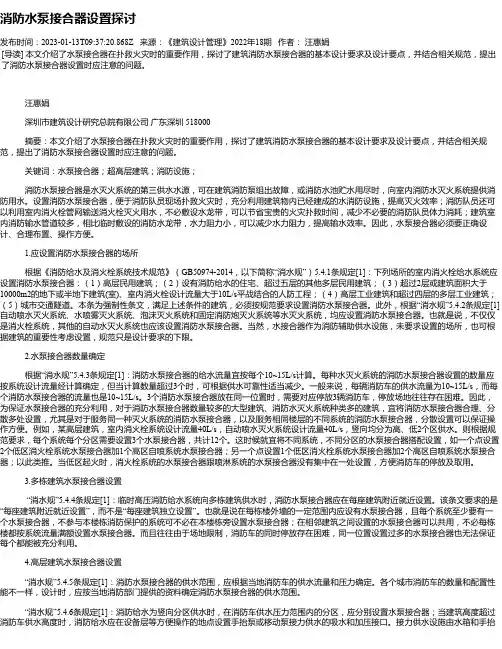

消防水泵接合器设置探讨发布时间：2023-01-13T09:37:20.868Z 来源：《建筑设计管理》2022年18期作者：汪惠娟[导读] 本文介绍了水泵接合器在扑救火灾时的重要作用，探讨了建筑消防水泵接合器的基本设计要求及设计要点，并结合相关规范，提出了消防水泵接合器设置时应注意的问题。

汪惠娟深圳市建筑设计研究总院有限公司广东深圳 518000摘要：本文介绍了水泵接合器在扑救火灾时的重要作用，探讨了建筑消防水泵接合器的基本设计要求及设计要点，并结合相关规范，提出了消防水泵接合器设置时应注意的问题。

关键词：水泵接合器；超高层建筑；消防设施；消防水泵接合器是水灭火系统的第三供水水源，可在建筑消防泵组出故障，或消防水池贮水用尽时，向室内消防水灭火系统提供消防用水。

设置消防水泵接合器，便于消防队员现场扑救火灾时，充分利用建筑物内已经建成的水消防设施，提高灭火效率；消防队员还可以利用室内消火栓管网输送消火栓灭火用水，不必敷设水龙带，可以节省宝贵的火灾扑救时间，减少不必要的消防队员体力消耗；建筑室内消防输水管道较多，相比临时敷设的消防水龙带，水力阻力小，可以减少水力阻力，提高输水效率。

因此，水泵接合器必须要正确设计、合理布置、操作方便。

1.应设置消防水泵接合器的场所根据《消防给水及消火栓系统技术规范》（GB50974-2014，以下简称“消水规”）5.4.1条规定[1]：下列场所的室内消火栓给水系统应设置消防水泵接合器：（1）高层民用建筑；（2）设有消防给水的住宅、超过五层的其他多层民用建筑；（3）超过2层或建筑面积大于10000m2的地下或半地下建筑(室)、室内消火栓设计流量大于10L/s平战结合的人防工程；（4）高层工业建筑和超过四层的多层工业建筑；（5）城市交通隧道。

本条为强制性条文，满足上述条件的建筑，必须按规范要求设置消防水泵接合器。

此外，根据“消水规”5.4.2条规定[1]自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统，均应设置消防水泵接合器。

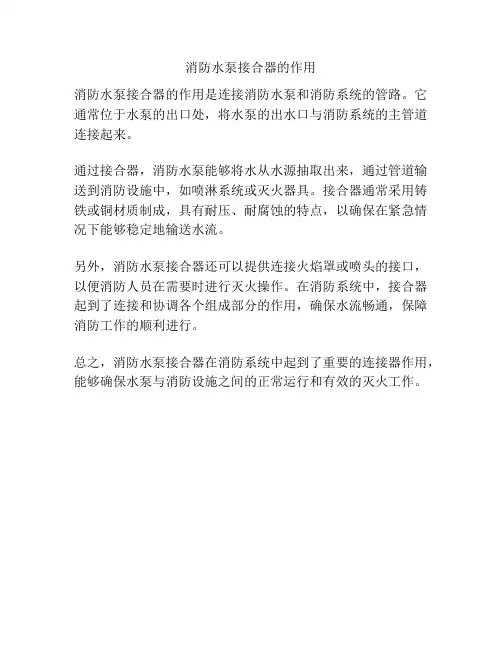

消防水泵接合器的作用
消防水泵接合器的作用是连接消防水泵和消防系统的管路。

它通常位于水泵的出口处，将水泵的出水口与消防系统的主管道连接起来。

通过接合器，消防水泵能够将水从水源抽取出来，通过管道输送到消防设施中，如喷淋系统或灭火器具。

接合器通常采用铸铁或铜材质制成，具有耐压、耐腐蚀的特点，以确保在紧急情况下能够稳定地输送水流。

另外，消防水泵接合器还可以提供连接火焰罩或喷头的接口，以便消防人员在需要时进行灭火操作。

在消防系统中，接合器起到了连接和协调各个组成部分的作用，确保水流畅通，保障消防工作的顺利进行。

总之，消防水泵接合器在消防系统中起到了重要的连接器作用，能够确保水泵与消防设施之间的正常运行和有效的灭火工作。

一、水泵接合器的作用及设置要求有哪些？水泵接合器是消防车往室内管网供水的接口。

其主要作用有：一是当室内消防水泵因检修、停电或其它故障时,利用消防车从室外水源抽水,向室内消防给水管网提供灭火用水；二是当遇大火室内消防用水量不足时，必须利用消防车从室外水源抽水，向室内消防给水管网补充消防用水。

水泵接合器的设置要求有:1、水泵接合器的位置应设在便于消防车接近的人行道或非机动车辆行驶的地段，且距室外消火栓或消防水池15～40m范围内。

2、每个水泵接合器的流量按10L/s～15L/s计算，水泵接合器的数量按室内消防用水量计算确定。

高层建筑采用竖向分区供水方式的，各分区应分别设置水泵接合器。

3、地下式水泵接合器的阀门井井盖应铸有“消防水泵接合器”标志，并在附近设置指示其位置的固定标志,井盖底面与接合器接进水口的距离不应大于0.4m，且不应小于井盖的半径。

地上式水泵接合器应设与地上式消火栓相区别的固定标志.墙壁式水泵接合器的安装应符合设计要求。

设计图纸未注明具体要求时，其安装高度宜为1。

1m，与墙上设置的门窗孔洞的净距不应小于2m，且不应设在玻璃幕墙的下方。

4、为防止水泵接合器的阀门打开时,室内消防给水管网的水向外倒流,应在连接水泵接合器的管段上设止回阀，同时还应设检修用的闸阀和泄水阀。

水泵接合器的阀门，应能在建筑物的室外进行操作，且应有保护设施和明显的标志。

二、消防水泵接合器的设计建筑设计防火规范中提到,高层厂房，高层仓库设置室内消火栓且层数超过四层的厂房、仓库，设置室内消火栓且层数超过五层的公共建筑，其室内消火栓给水系统应设置消防水泵接合器。

高层建筑设计防火规范中提到消防给水为竖向分区供水时，在消防车供水压力范围内的分区应分别设置水泵接合器。

消防水泵接合器的主要用途是当室内消防水泵因检修、停电、发生故障或遇大火室内消防用水量不足时，利用消防车从室外消火栓、消防蓄水池或天然水源取水，通过水泵接合器将水送到室内消防给水管网用于灭火.下面谈谈关于消防水泵接合器设置的一些问题.消防水泵接合器的个数：每个水泵接合器的流量为10～15l/s时,消防车的运转正常且能发挥最大效力。

消防水泵接合器的作用和原理
一、消防水泵接合器的作用
1、消防水泵接合器是消防水泵系统中不可缺少的重要设备，主要作用是将消防泵房的水泵连接和控制，以满足消防水泵的启动、停止、运行和调整的需要。

2、消防水泵接合器通过位于消防泵房中的运行控制面板实现消防水泵的控制，同时也可以实现消防水泵的双机或多机联动控制。

3、消防水泵接合器还可以带有漏水保护装置，当水泵中有漏水时，接合器上的漏水信号会被发出，从而进行报警提醒，监控消防水泵的运行状态。

二、消防水泵接合器的原理
消防水泵接合器的原理很简单，它是一个特殊的控制装置，可以实现消防水泵单机的控制，也可以实现消防水泵多台机组的控制。

它的工作原理是：当故障报警发生时，它可以关闭当前运行的消防水泵，并且控制另一台消防水泵启动，以保证消防水泵的连续运行。

接合器的主要功能就是控制消防水泵开启和关闭，以及开启和关闭消防水泵之间的扭矩变化，并根据消防水泵所需要的不同电流和不同电压，接合器自动根据预置参数进行控制。

- 1 -。

在道路上，布设的是市政消火栓，分地上式和地下式两种,北方寒冷地区常采用地下式。

市政消火栓是接在市政供水管道上的消防供水设施，国家要求道路每120米应设置一个,超过60米宽的道路，应双向设置。

消防队在抢险和灭火时使用消火栓是不付水费的，市政消火栓由城市供水部门在修建自来水管道时同步建设，所需经费由财政部门支出。

消防队在灭火时，可通知自来水公司给相应区域的消火栓加压。

任何人不得私自拆除市政消火栓，也不得埋压、圈占，否则消防部门可按《消防法》给予处罚.消防水泵接合器及室外消火栓的安装注意几点：1 试用范围本标准适用于民用及一般工业建筑消防水泵接合器及室外消火栓的安装。

2 引用标准GB50242《建筑给水排水及采暖工程施工质量验收规范》3 材料设备要求3。

1消防水泵接合器：地上式、地下式、墙壁式水泵接合器其型号规格，性能，应符合设计要求，产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全.3.2室外消火栓室外地上消火栓其形式、规格、性能应符合设计要求，产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。

3。

3止回阀、安全阀、型号、规格、性能符合设计要求，并与接合器配套。

4 主要机具电锤、手电钻、扳手、压力钳、电焊机、电动试压泵等.5 作业条件5.1主体结构已验收，现场已清理干净.5.2安装所需的基准线应测定并标明。

5.3设备基础经检验符合设计要求，达到安装条件.6 操作工艺6.1地上式消防水泵接合器应安装在高层建筑附近，便于消防人员接近使用的场所，并应有明显的标志标明以别于室外地下消火栓.6。

2地下式消防水泵接合器应安装在高层建筑物附近的专用井内，且井应设在便于消防人员接近的使用的地点。

但不得设在行车道下。

井盖上有水泵接合器明显标志，以鉴别利用。

6。

3墙壁式消防水泵接合器应安装在高层建筑物外墙上，与建筑的门、窗、孔洞的距离不宜小于1m。

6。

4消防水泵接合器与室内管网的连接直径不小于100㎜，与室内管网连接处，应有以下设施。

消防水泵接合器数量的确定方法1. 消防水泵接合器数量的确定需要考虑建筑物的类型和大小，以及消防系统的设计容量。

2. 根据消防水泵的流量和压力要求，确定接合器的数量，确保消防系统能够满足灭火需求。

3. 考虑建筑物内部的水源分布，确定接合器的位置和数量，以便最大限度地覆盖各个区域。

4. 根据消防规范和标准，确定消防水泵接合器的最佳数量，确保系统的可靠性和安全性。

5. 考虑消防水泵的备用情况，确定接合器的数量，以便在一台泵维护或故障时仍能正常供水。

6. 针对大型建筑物，可能需要进行消防水泵接合器数量的模拟和计算，以确定最佳的布局和数量。

7. 考虑消防水泵接合器的连接方式和材质，确保其符合消防系统的要求，并具有良好的耐压和防腐能力。

8. 在消防水泵接合器数量的确定过程中，需要与消防设计单位和相关部门进行沟通和协商，确保符合法规和标准。

9. 可以进行实地勘察和分析，根据建筑物的结构和用途，确定消防水泵接合器数量的最佳方案。

10. 根据建筑物的平面布局和消防区域划分，确定消防水泵接合器的数量和位置，确保全面覆盖和灭火作用。

11. 考虑消防水泵接合器的安装高度和管道连接方式，确保其能够有效地输送水源到各个消防设施。

12. 在制定消防水泵接合器数量的方案时，需要充分考虑消防水源的供应能力和压力要求。

13. 考虑消防水泵接合器的使用环境和条件，选择适当的材质和型号，确保其能够长期稳定工作。

14. 根据消防水泵的供水能力和消防系统的需求，确定接合器的数量和直径，以确保流量和压力的充分满足。

15. 可以借助消防水泵系统仿真软件进行模拟计算，确定最佳的接合器数量和布局方案。

16. 考虑消防水泵接合器的维护和保养情况，确定数量时需要考虑系统的可靠性和可维护性。

17. 根据建筑物的消防水源类型（地下水池、水塔等），确定消防水泵接合器的数量和位置，保障总体供水的畅通。

18. 考虑消防水泵接合器的管道阻力损失，确定数量时需充分考虑管道长度、弯头数量等因素。

中华人民共和国国家标准GB 3446－93代替GB 3446－82消防水泵接合器Siamese connection1 主题内容与适用范围本标准规定了消防水泵接合器的型式和规格、型号编制、技术要求、试验方法、检验规则及标志、包装。

本标准适用于消防管道中的各种消防水泵接合器（以下简称接合器）。

接合器是消防车和机动泵向建筑物内消防给水系统输送消防用水和其他液体灭火剂的连接器具。

2 引用标准GB 228 金属拉伸试验方法GB 1176 铸造铜合金技术条件GB 3265 内扣式消防接口型式和基本参数GB 3266 内扣式消防接口通用技术条件GB 6397 金属拉伸试验试样GB 7307 非螺纹密封的管螺纹GB 9439 灰铸铁件GB 12514 消防接口性能要求和试验方法3 型式和规格3.1 接合器的结构应具备排放余水、止回、安全排放、截断等功能。

3.2 接合器按其安装型式可分为地上式、地下式、墙壁式和多用式。

3.3 接合器按其出口的公称通径可分为100mm和150mm两种。

3.4 接合器的公称压力可分为1.6MPa和2.5MPa两种。

4 型号编制4.1 接合器型号由下列单元组成：国家技术监督局1993-09-24批准 1994-06-01实施4.1.1 安装型式代号S――表示地上式；X――表示地下式；B――表示墙壁式；D――表示多用式。

4.1.2 出口公称通径尺寸代号100――表示公称通径为100mm；150――表示公称通径为150mm；4.1.3 公称压力代号1.6――表示公称压力为1.6MPa；2.5――表示公称压力为2.5MPa。

4.1.4 连接形式代号法兰连接代号省略，螺纹连接用“W”表示。

4.2 标记示例：例1：地上消防水泵接合器，出口公称通径为150mm、法兰连接、公称压力为2.5MPa。

SQS 150－2.5例2：多用式消防水泵接合器，出口公称通径为100mm、螺纹连接、公称压力为1.6MPa。

消防水泵接合器及稳压泵安装要求一、消防水泵接合器1.设置范围下列建筑应设置与室内消火栓等水灭火系统供水管网直接连接的消防水泵接合器，且消防水泵接合器应位于室外便于消防车向室内消防给水管网安全供水的位置：(1)设置自动喷水、水喷雾、泡沫或固定消防炮灭火系统的建筑。

(2)6层及以上并设置室内消火栓系统的民用建筑。

(3)5层及以上并设置室内消火栓系统的厂房。

(4)5层及以上并设置室内消火栓系统的仓库。

(5)室内消火栓设计流量大于10L∕s且平时使用的人民防空工程。

(6)地铁工程中设置室内消火栓系统的建筑或场所。

(7)设置室内消火栓系统的交通隧道。

(8)设置室内消火栓系统的地下、半地下汽车库和5层及以上的汽车库。

(9)设置室内消火栓系统，建筑面积大于IoOOon)2或3层及以上的其他地下、半地下建筑(室)。

【口诀：(超过)五四民工地下二层，车库地价一万起】2.设置要求(1)消防水泵接合器的给水流量宜按每个10L∕s~15L∕s计算。

每种水灭火系统的消防水泵接合器设置的数量应按系统设计流量经计算确定，但当计算数量超过3个时,可根据供水可靠性适当减少。

(2)临时高压消防给水系统向多栋建筑供水时，消防水泵接合器应在每座建筑附近就近设置。

(3)消防水泵接合器的供水范围，应根据当地消防车的供水流量和压力确定。

（4）消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器；当建筑高度超过消防车供水高度时，消防给水应在设备层等方便操作的地点设置手抬泵或移动泵接力供水的吸水和加压接口。

（5）水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m,并不宜大于40m o墙壁消防水泵接合器的安装高度距地面宜为0.7n）；与墙面上的门、窗、孔、洞的净距离不应小于2.Om,且不应安装在玻璃幕墙下方；地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0∙4m,且不应小于井盖的半径。
