边沟流量及尺寸计算(智能)

以k21+900~k22+000挖方最大汇水面积段为例进行边沟设计计算。

边沟坡度为1:0.5；坡流面长度为8.31m ；路拱横坡为2％；该段纵断面平均纵坡I 取0.7％；设计段路基宽34.5m ，可取单侧路面和路肩的横向排水宽度为18m 。

在边坡坡脚和路肩的边缘设置矩形边沟，具体如图5-1。

图5-1边沟计算示意图（1）汇水面积与径流系数平台沟与边沟平台间面积2183110031.8m A =⨯=；坡面采用拱式护面墙防护，查公路排水设计规范（JTG/T D33-2012)，径流系数ψ取0.75；边沟平台面积221001001m A =⨯=，50.0=ψ；路面一侧面积23180010018m A =⨯=，95.0=ψ；汇水面积23-32110731.21800100831km A A A F ⨯=++=++=径流系数87.02731/95.0180050.010075.0831=⨯+⨯+⨯=）（ψ （2）汇流历时 坡面汇流历时可按公式467.01)/(445.1p p i L s t ⨯=计算，式中：1t ——坡面汇流历时（min)；s ——地表粗度系数；p L ——坡面流长度（m)；p i ——坡面流的坡度；查表可得拱式护面墙防护路堑边坡的粗度系数为0.4，路堑坡度为1：0.5，坡面汇流历时 2.154min )1/0.58.314.0(445.1t 467.01=⨯⨯= 查表可得边沟平台（为植草护面）粗度系数0.4，横向坡度为2%，则3.816m in )0.0440.4(445.1t 467.01=⨯⨯= 查表可得沥青混凝土路面粗糙系数为0.013，横坡2%，坡面流长度为18m ，则 1.828min )0.02180.013(445.1t 467.01=⨯⨯= 综合以上，坡面汇流历时取最小值min 828.11=t设边沟底宽为0.6m ，高为0.8m ，沟壁粗糙系数为0.025，设计水深为0.5m 。

一、降雨强度计算已知：上海；设计重现期P＝2年；设计降雨历时t＝5分钟；径流系数=0.9 计算：设计降雨强度q＝((17.812+14.668×Lg(2))/((5+10.472)0.796))×1000/6＝418.66升/秒•公顷。

二、FX100排水沟水力计算1、已知：水深＝0.12米；沟宽＝0.1米；粗糙系数n＝0.001 ；2、计算：计算时将U形排水沟分为上部矩形和下部半圆形计算。

矩形部分：水深70mm ，底宽:100mm；计算过程：湿周＝2×0.07+0.1＝0.24m ；过流面积＝0.1×0.07＝0.007平米；水力半径＝0.007/0.24＝0.0292m ；流速v＝((0.02922/3)×(0.0010.5))/0.001＝3m/s ；矩形天沟排水量Q＝3×0.007×1000＝21L/s。

半圆形部分：半径为50mm；计算过程：湿周＝3.14×0.05＝0.157m ；过流面积＝0.5×3.14×0.05×0.05＝0.0039平米；水力半径＝0.0039/0.157＝0.0248m ；流速v＝((0.02482/3)×(0.0010.5))/0.001＝2.69m/s ；半圆形天沟排水量Q＝2.69×0.0039×1000＝10.49L/s 。

3、FX100排水沟排水能力=21+10.49=31.49L/s4、FX100排水沟基本资料：三、FX150排水沟水力计算1、已知：水深＝0.21米；沟宽＝0.15米；粗糙系数n＝0.001 ；2、计算：计算时将U形排水沟分为上部矩形和下部半圆形计算。

矩形部分：水深135mm ，底宽:150mm；计算过程：湿周＝2×0.135+0.15＝0.42m ；过流面积＝0.15×0.135＝0.0203平米；水力半径＝0.0203/0.42＝0.0483m ；流速v＝((0.04832/3)×(0.0010.5))/0.001＝4.19m/s ；矩形天沟排水量Q＝4.19×0.0203×1000＝85.06L/s 。

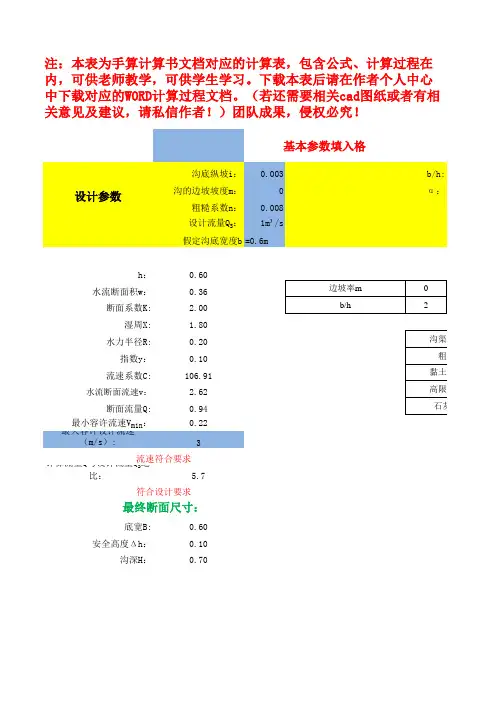

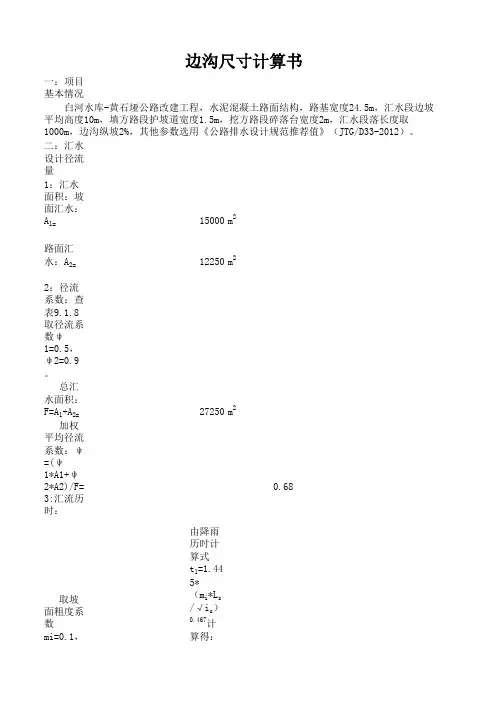

边沟尺寸计算书一：项目基本情况白河水库-黄石垭公路改建工程，水泥混凝土路面结构，路基宽度24.5m，汇水段边坡平均高度10m，填方路段护坡道宽度1.5m，挖方路段碎落台宽度2m，汇水段落长度取1000m，边沟纵坡2%，其他参数选用《公路排水设计规范推荐值》（JTG/D33-2012）。

二：汇水设计径流量1：汇水面积：坡面汇水：A1=15000m2路面汇水：A2=12250m22：径流系数：查表9.1.8取径流系数ψ1=0.5，ψ2=0.9。

总汇水面积：F=A1+A2=27250m2加权平均径流系数：ψ=(ψ1*A1+ψ2*A2)/F=0.683:汇流历时：取坡面粗度系数mi=0.1，由降雨历时计算式t1=1.445*（m i*L s/√i s）0.467计算得：t1= 2.09min取路面粗度系数mi=0.013，由降雨历时计算式t1=1.445*（m i*L s/√i s）0.467计算得：t2=11.93min加权平均汇流历时：t=11.76min4：降雨强度：根据公路等级，按表9.1.2，取设计降雨重现期10年。

根据表9.1.7-1、9.1.7-2、图9.1.7-1、9.1.7-2：则降雨强度：q=C p*C t*q5.10= 2.44径流量：Q=16.67*q*F*ψ=0.75m3/s5:排水沟尺寸拟定：拟定排水沟形式为倒梯形边沟，净尺寸为沟深0.5米,底宽0.4米。

过水断面面积：0.45m2水力半径：0.25m排水沟内平均流速：V=1/n*R2/3*I1/2V= 2.53m/s排水沟内汇水的汇流时间：t=L/vt=394.89s=t/60= 6.58min汇流时间t=18.52min6：排水沟断面面积验证：需要断面面积：A=Q/V=0.30m2过水断面面积：0.45m2验算结果：边沟尺寸拟定合适，满足降雨强度及汇流要求。

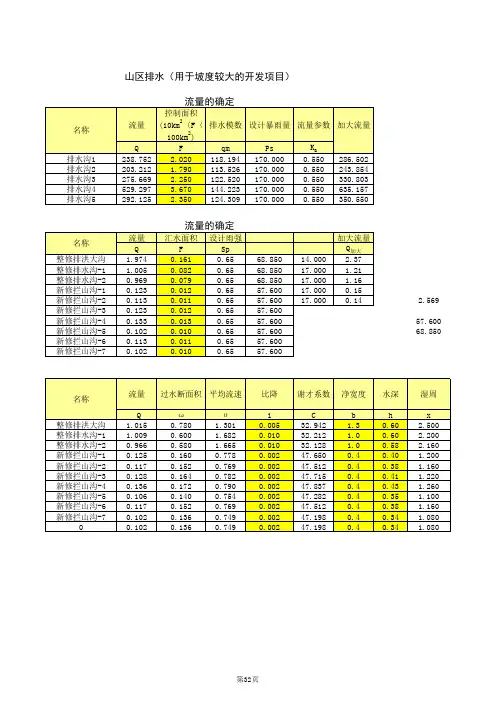

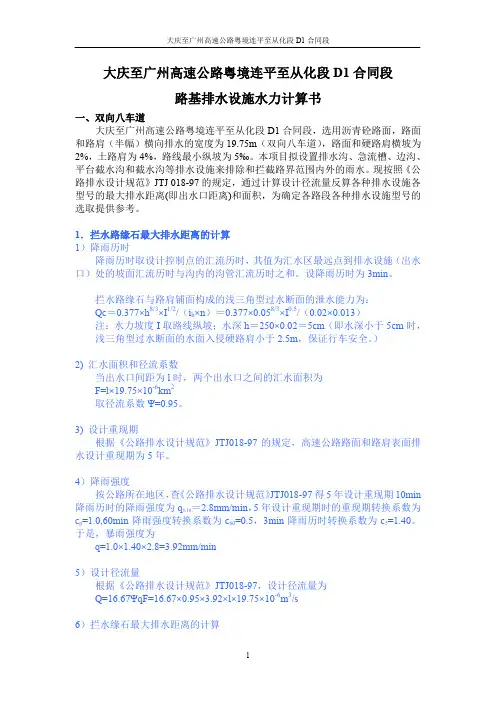

大庆至广州高速公路粤境连平至从化段D1合同段路基排水设施水力计算书一、双向八车道大庆至广州高速公路粤境连平至从化段D1合同段，选用沥青砼路面，路面和路肩（半幅）横向排水的宽度为19.75m（双向八车道），路面和硬路肩横坡为2%，土路肩为4%，路线最小纵坡为5‰。

本项目拟设置排水沟、急流槽、边沟、平台截水沟和截水沟等排水设施来排除和拦截路界范围内外的雨水。

现按照《公路排水设计规范》JTJ 018-97的规定，通过计算设计径流量反算各种排水设施各型号的最大排水距离(即出水口距离)和面积，为确定各路段各种排水设施型号的选取提供参考。

1．拦水路缘石最大排水距离的计算1）降雨历时降雨历时取设计控制点的汇流历时，其值为汇水区最远点到排水设施（出水口）处的坡面汇流历时与沟内的沟管汇流历时之和。

设降雨历时为3min。

拦水路缘石与路肩铺面构成的浅三角型过水断面的泄水能力为：Qc＝0.377×h8/3×I1/2/（i h×n）＝0.377×0.058/3×I0.5/（0.02×0.013）注：水力坡度I取路线纵坡；水深h＝250×0.02＝5cm（即水深小于5cm时，浅三角型过水断面的水面入侵硬路肩小于2.5m，保证行车安全。

）2) 汇水面积和径流系数当出水口间距为l时，两个出水口之间的汇水面积为F=l×19.75×10-6km2取径流系数Ψ=0.95。

3) 设计重现期根据《公路排水设计规范》JTJ018-97的规定，高速公路路面和路肩表面排水设计重现期为5年。

4）降雨强度按公路所在地区，查《公路排水设计规范》JTJ018-97得5年设计重现期10min＝2.8mm/min，5年设计重现期时的重现期转换系数为降雨历时的降雨强度为q5,10c p=1.0,60min降雨强度转换系数为c60=0.5，3min降雨历时转换系数为c5=1.40。
