扣件式钢管脚手架构造要求一本要求依据规范<<建筑施工扣件式钢管脚手架安全技术规范>>（JGJ 130-2019)。
6 构造要求6.1 常用单、双排脚手架设计尺寸6.1.1 常用密目式安全网全封闭单、双排脚手架结构的设计尺寸，可按表6.1.1-1、表6.1.1-2采用。
表6.1.1-1常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。
2、作业层横向水平杆间距，应按不大于l a/2设置。
3、地面粗糙度为B类，基本风压Ｗo =0.4kN/m2。
表6.1.1-2常用密目式安全立网全封闭式单排脚手架的设计尺寸（m）注：同表6.1.1-1。
6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
6.2 脚手架纵向水平杆、横向水平杆、脚手板6.2.1纵向水平杆的构造应符合下列规定：1 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2 纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（图6.2.1-1）。
（a）接头不在同步内（立面）（b）接头不在同跨内（平面）图6.2.1-1 纵向水平杆对接接头布置1--立杆；2--纵向水平杆；3--横向水平杆2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图6.2.1-2）。

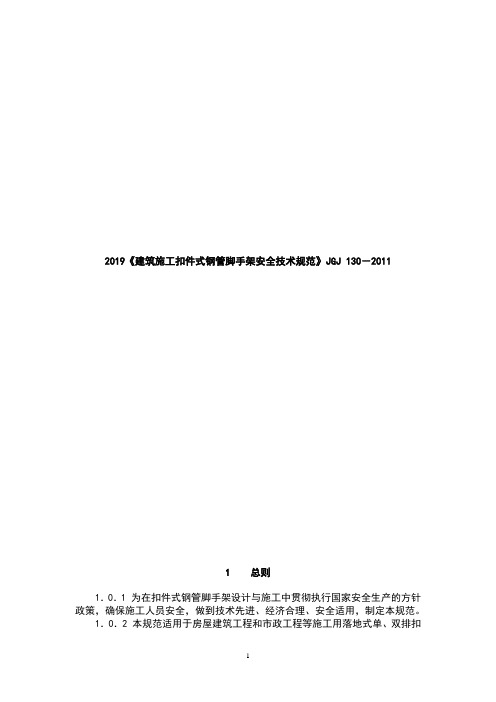

2019《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20111 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
2．1．6 满堂扣件式钢管支撑架fastener steel tuber full hall formwork support在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
扣件式钢管脚手架构造要求一本要求依据规范<<建筑施工扣件式钢管脚手架安全技术规范>>（JGJ 130-2019)。
6 构造要求6.1 常用单、双排脚手架设计尺寸6.1.1 常用密目式安全网全封闭单、双排脚手架结构的设计尺寸，可按表6.1.1-1、表6.1.1-2采用。
表6.1.1-1常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。
2、作业层横向水平杆间距，应按不大于l a/2设置。
3、地面粗糙度为B类，基本风压Ｗo =0.4kN/m2。
表6.1.1-2常用密目式安全立网全封闭式单排脚手架的设计尺寸（m）注：同表6.1.1-1。
6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
6.2 脚手架纵向水平杆、横向水平杆、脚手板6.2.1纵向水平杆的构造应符合下列规定：1 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2 纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（图6.2.1-1）。
（a）接头不在同步内（立面）（b）接头不在同跨内（平面）图6.2.1-1 纵向水平杆对接接头布置1--立杆；2--纵向水平杆；3--横向水平杆2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图6.2.1-2）。
扣件式钢管脚手架构造要求一本要求依据规范<<建筑施工扣件式钢管脚手架安全技术规范>>（JGJ 130-2019)。
6 构造要求6.1 常用单、双排脚手架设计尺寸6.1.1 常用密目式安全网全封闭单、双排脚手架结构的设计尺寸，可按表6.1.1-1、表6.1.1-2采用。
表6.1.1-1常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。
2、作业层横向水平杆间距，应按不大于l a/2设置。
3、地面粗糙度为B类，基本风压Ｗo =0.4kN/m2。
表6.1.1-2常用密目式安全立网全封闭式单排脚手架的设计尺寸（m）注：同表6.1.1-1。
6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
6.2 脚手架纵向水平杆、横向水平杆、脚手板6.2.1纵向水平杆的构造应符合下列规定：1 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2 纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（图6.2.1-1）。
（a）接头不在同步内（立面）（b）接头不在同跨内（平面）图6.2.1-1 纵向水平杆对接接头布置1--立杆；2--纵向水平杆；3--横向水平杆2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图6.2.1-2）。
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）宣讲稿一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×的脚手架用钢管改为φ×。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k=μz·μs·w0（w0取n=50）修改为：w=μz·μs·w0（w0取n=10）。
k6、将荷载效应组合表中的可变荷载组合系数由提高为。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN ;8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
脚手架搭设规范标准jgj130-2019
脚手架搭设规范标准jgj130-2019
《建筑工程施工脚手架搭设规范标准JGJ130-2019》是我国建筑工程
行业最新制定的脚手架搭设规范标准，其全面推进工程脚手架施工、安全
管理、技术指标等三个方面改革和创新，旨在提高国内建筑工程施工脚手
架的安全性和质量，保障施工人员的安全生产。
一、施工脚手架搭设的质量和安全性：为确保施工脚手架的正确搭设，严格按照规范标准，认真执行工程搭设的安全性和质量要求，确保施工脚
手架的正确搭设。
二、施工脚手架结构设计和检测：为保证施工脚手架的安全性和稳定性，需要进行结构设计和检测，搭设施工脚手架前，必须对脚手架结构进
行设计计算并严格检测合格。
三、安全设施要求：为保证施工人员的安全，施工脚手架应设置安全
监理、安全防护网等相应的安全设施，建设施工单位要根据工程特点，合
理设置安全设施，确保高空施工工程的安全性。
《建筑工程施工脚手架搭设规范标准JGJ130-2019》的出台，必将在
我国建筑工程施工脚手架的搭设、安全管理和技术指标等方面提高安全性
和质量，为我国建筑工程施工脚手架的安全施工提供根本保障。
