【CN209983214U】一种柠檬树枝干支撑架【专利】

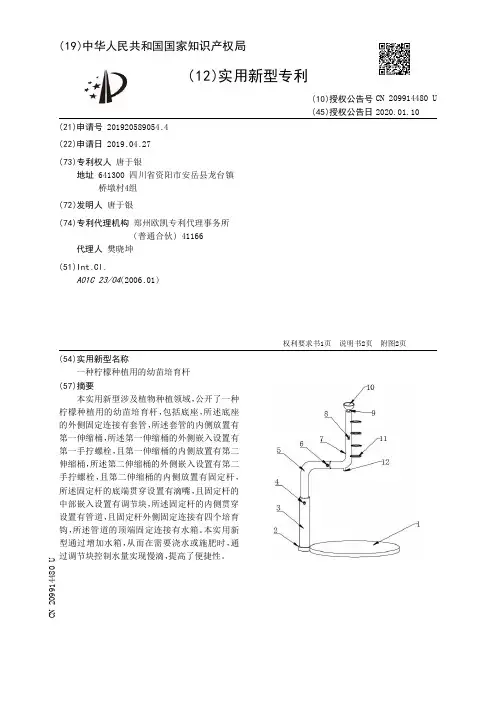

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920589054.4(22)申请日 2019.04.27(73)专利权人 唐于银地址 641300 四川省资阳市安岳县龙台镇桥墩村4组(72)发明人 唐于银　(74)专利代理机构 郑州欧凯专利代理事务所(普通合伙) 41166代理人 樊晓坤(51)Int.Cl.A01C 23/04(2006.01)(54)实用新型名称一种柠檬种植用的幼苗培育杆(57)摘要本实用新型涉及植物种植领域，公开了一种柠檬种植用的幼苗培育杆，包括底座，所述底座的外侧固定连接有套管，所述套管的内侧放置有第一伸缩桶，所述第一伸缩桶的外侧嵌入设置有第一手拧螺栓，且第一伸缩桶的内侧放置有第二伸缩桶，所述第二伸缩桶的外侧嵌入设置有第二手拧螺栓，且第二伸缩桶的内侧放置有固定杆，所述固定杆的底端贯穿设置有滴嘴，且固定杆的中部嵌入设置有调节块，所述固定杆的内侧贯穿设置有管道，且固定杆外侧固定连接有四个培育钩，所述管道的顶端固定连接有水箱。

本实用新型通过增加水箱，从而在需要浇水或施肥时，通过调节块控制水量实现慢滴，提高了便捷性。

权利要求书1页 说明书2页 附图2页CN 209914480 U 2020.01.10C N 209914480U权　利　要　求　书1/1页CN 209914480 U1.一种柠檬种植用的幼苗培育杆，包括底座（1），其特征在于，所述底座（1）的外侧固定连接有套管（2），所述套管（2）的内侧放置有第一伸缩桶（3），所述第一伸缩桶（3）的外侧的上端嵌入设置有第一手拧螺栓（4），且第一伸缩桶（3）的内侧嵌入设置有第二伸缩桶（5），所述第二伸缩桶（5）的外侧的上端嵌入设置有第二手拧螺栓（6），且第二伸缩桶（5）的内侧嵌入设置有固定杆（7），所述固定杆（7）的底端靠近第二伸缩桶（5）的一侧嵌入设置有滴嘴（12），且固定杆（7）的外侧的中部嵌入设置有调节块（8），所述固定杆（7）的内部贯穿设置有管道（9），且固定杆（7）外侧的一端固定连接有不少于四个培育钩（11），所述管道（9）的顶端固定连接有水箱（10）。

专利名称：一种树木主干支撑装置专利类型：实用新型专利
发明人：陈天秀
申请号：CN201520675963.1
申请日：20150902
公开号：CN204888221U
公开日：
20151223
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种树木主干支撑装置，包括支撑架和紧固环，所述支撑架包括三根支撑柱，三根支撑柱倾斜设置并呈三角形分布，支撑架的轴线上设置有紧固环，紧固环包括三片紧固片，三片紧固片均为弧形并且在其两端向外延伸有长条形连接块，支撑架的内表面上安装有第一连接杆和第二连接杆，第一连接杆和第二连接杆的另一端与紧固片上的连接块连接并由螺栓预紧，在相邻的两根支撑柱之间且位于支撑柱的顶端侧面均设置有第三连接杆。

该树木主干支撑装置通过紧固环夹持固定树木主干，并由支撑架支撑，通过支撑架的支撑柱底端的凌锥固定于地面，夹紧固环内层的橡胶套有效保护树木，防止夹紧力过大导致树木受力受损。

申请人：陈天秀
地址：366312 福建省龙岩市长汀县汀州镇横岗岭13号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种具有自由调节功能的苗木支撑架专利类型：实用新型专利
发明人：朱国宝
申请号：CN201820467453.9
申请日：20180404
公开号：CN208095470U
公开日：
20181116
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有自由调节功能的苗木支撑架，包括第一抱箍和第二抱箍，所述第一抱箍和第二抱箍结构相同且对称设置，第一抱箍和第二抱箍的一端相互铰接，第一抱箍和第二抱箍上均铰接有支撑杆，所述支撑杆的底端固定有防滑板，第一抱箍和第二抱箍上均设置有两个圆形通孔，且圆形通孔内活动设置有圆杆，所述圆杆的一端安装有旋钮，圆杆的另一端安装有防护垫，所述第一抱箍上焊接有第一连接块，第二抱箍上连接有第二连接块，所述第一连接块和第二连接块上均设置有第一通孔。

本实用新型结构简单，设计新颖，在有效支撑苗木的同时提高对苗木的保护效果，安装拆卸方便，节省了管理和维护的人工成本，值得推广。

申请人：仙游县百信农林专业合作社
地址：351200 福建省莆田市仙游县龙华镇红旗村兰子路52号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920589053.X(22)申请日 2019.04.27(73)专利权人 唐于银地址 641300 四川省资阳市安岳县龙台镇桥墩村4组(72)发明人 唐于银　(74)专利代理机构 郑州欧凯专利代理事务所(普通合伙) 41166代理人 樊晓坤(51)Int.Cl.A01G 3/02(2006.01)(54)实用新型名称一种柠檬种植用的枝叶裁剪装置(57)摘要本实用新型公开了一种柠檬种植用的枝叶裁剪装置，涉及裁剪设备领域，包括握杆，所述握杆的侧表面一端设置有防滑套，所述握杆的侧表面另一端开设有定位孔，所述握杆靠近定位孔的一端内部滑动连接有第一伸缩杆，所述第一伸缩杆与握杆连接的一端固定安装有防脱卡环，所述第一伸缩杆的侧表面靠近防脱卡环的位置固定安装有弹簧按钮，所述第一伸缩杆另一端内部滑动连接有第二伸缩杆，所述第二伸缩杆的一端固定安装有连接杆，所述连接杆的一端通过螺栓连接有裁剪头。

本实用新型通过多级伸缩杆相互连接，使得裁剪装置可以通过调节弹簧按钮以及定位孔来自由的根据柠檬树高度调整装置长度，便于对柠檬树进行修剪，保证修剪效果。

权利要求书1页 说明书3页 附图2页CN 209914528 U 2020.01.10C N 209914528U权　利　要　求　书1/1页CN 209914528 U1.一种柠檬种植用的枝叶裁剪装置，包括握杆（1），其特征在于，所述握杆（1）的侧表面一端设置有防滑套（10），所述握杆（1）的侧表面靠近防滑套（10）的位置固定安装有拉绳固定环（9），所述握杆（1）的侧表面另一端开设有定位孔（8），所述握杆（1）靠近定位孔（8）的一端内部滑动连接有第一伸缩杆（6），所述第一伸缩杆（6）与握杆（1）连接的一端端面位置固定安装有防脱卡环（2），所述第一伸缩杆（6）的侧表面靠近防脱卡环（2）的位置固定安装有弹簧按钮（7），所述第一伸缩杆（6）另一端内部滑动连接有第二伸缩杆（3），所述第二伸缩杆（3）的一端固定安装有连接杆（4），所述连接杆（4）的一端通过螺栓连接有裁剪头（5）。
