屋顶分布式光伏施工流程一、前期准备工作1. 确定屋顶适宜性：根据屋顶的朝向、倾角、阴影遮挡等因素，评估屋顶是否适合安装光伏发电系统。
2. 技术方案设计：根据屋顶条件和需求，设计光伏发电系统的布置方案、电路连接方案等。
3. 立项审批：申请相关部门的审批，获得屋顶分布式光伏项目的立项许可。
二、材料采购与准备1. 光伏组件采购：根据设计方案确定光伏组件的型号、数量等，选择合适的供应商进行采购。
2. 支架系统采购：选择适用于屋顶的支架系统，并进行采购。
3. 电缆及其他辅材采购：采购所需的电缆、接线盒、保险丝等辅助材料。
三、现场施工1. 安装支架系统：根据设计方案，在屋顶上安装支架系统，确保支架的牢固与稳定。
2. 安装光伏组件：将光伏组件根据布置方案安装在支架上，并通过连接器将各组件串联起来。
3. 布线与接线：在支架上进行电缆的布线工作，将光伏组件的输出端与逆变器相连接。
4. 安装逆变器：根据设计方案，在适当的位置安装逆变器，并与光伏组件进行接线连接。
5. 接地与保护：对光伏发电系统进行接地处理，并安装相应的保护设备，确保系统的安全运行。
6. 联动调试：进行光伏发电系统的调试工作，确保系统能够正常运行并与电网实现联动。
四、验收与并网1. 系统验收：由相关部门进行光伏发电系统的验收工作，包括安装质量、接线是否规范、系统运行是否正常等。
2. 并网连接：经过系统验收合格后，与电网进行连接，并进行相关的电网调试工作，确保系统的并网运行。
五、后期运维与维护1. 运维管理：定期对光伏发电系统进行巡检和维护，保持系统的正常运行。
2. 数据监测与分析：通过数据监测系统，对光伏发电系统的发电情况进行实时监测，并进行数据分析，以了解系统的运行状况。
3. 故障排除与维修：及时处理系统运行中出现的故障，并进行维修，确保系统的高效稳定运行。
六、环境保护与安全管理1. 环境保护：在施工过程中，要注意保护环境，合理处理废弃材料和垃圾。
屋顶装光伏正确装法和步骤屋顶装光伏的正确装法和步骤引言：随着可再生能源的发展和应用，光伏发电作为一种清洁、可持续的能源形式，受到越来越多人的关注和采用。
屋顶装光伏是一种常见的利用屋顶空间进行光伏发电的方法。
本文将介绍屋顶装光伏的正确装法和步骤，帮助读者了解如何正确安装屋顶光伏系统。
一、确定安装位置和角度1. 安装位置选择：屋顶应具备较好的日照条件，没有高大的建筑物或树木遮挡。
应选择面积较大、平整坚固的屋顶进行安装。
2. 安装角度确定：根据所在地的纬度和太阳高度角，确定光伏板的安装角度。
一般来说，太阳高度角越大，光伏板的安装角度应越接近地面纬度。
二、屋顶光伏系统设计1. 组件选型：根据预计的发电量和屋顶空间的大小，选择合适的光伏组件。
考虑光伏组件的效率、质量和维护要求等因素，选择适合自己的光伏组件。
2. 逆变器选型：逆变器是将光伏组件产生的直流电转换为交流电的设备。
根据光伏组件的数量和功率，选择适合的逆变器。
3. 电缆布线：根据光伏组件的布置和逆变器的位置，设计合理的电缆布线方案。
应尽量减少电缆的损耗和阻抗，确保系统的发电效率。
三、安装光伏组件1. 屋顶准备工作：清理屋顶表面的杂物和灰尘，确保安装位置干净整洁。
2. 安装支架：根据光伏组件的尺寸和数量，安装支架。
支架应坚固可靠，能够承受光伏组件的重量和风压。
3. 安装光伏组件：将光伏组件按照设计的布置方案，固定在支架上。
确保光伏组件与支架之间的连接牢固可靠。
四、连接电缆和逆变器1. 连接直流电缆：将光伏组件产生的直流电通过直流电缆连接到逆变器的输入端。
注意电缆的截面积应符合设计要求，连接牢固可靠。
2. 连接交流电缆：将逆变器转换后的交流电通过交流电缆连接到电网或负载。
同样，电缆的选择和连接要符合相关标准和要求。
五、安装监控系统和保护装置1. 监控系统：安装光伏系统的监控装置，可以实时监测光伏组件的发电情况和系统的运行状态。
通过监控系统，及时发现和解决故障，提高系统的可靠性和发电效率。
农户屋顶光伏流程随着新能源的发展和环保意识的增强，越来越多的农户选择在自家屋顶安装光伏发电系统。
这不仅能为农户节约能源费用，还能减少对传统能源的依赖，降低对环境的污染。
那么，农户屋顶光伏流程是怎样的呢？下面就为大家介绍一下。
第一步：确定屋顶可安装光伏发电系统的条件在农户决定安装光伏发电系统之前，首先需要确定自家屋顶的可安装条件。
这包括屋顶的朝向、倾角、面积等。
一般来说，南向朝向的屋顶，倾角在15°~45°之间，无遮挡物的屋顶面积较为适合安装光伏发电系统。
第二步：选择合适的光伏发电系统根据自家屋顶的条件和实际需求，农户需要选择合适的光伏发电系统。
光伏发电系统主要包括太阳能电池板、逆变器和支架等组成，可以根据屋顶面积和日常用电需求进行合理搭配。
一般来说，太阳能电池板的功率越大，发电效率越高，逆变器的质量也会影响系统的整体性能。
第三步：制定安装计划并申请相关手续农户在确定好光伏发电系统后，需要制定一个详细的安装计划。
这包括确定安装位置、布置方式、电缆走线等。
同时，农户还需要向当地电力部门申请光伏发电系统并网的手续，包括填写申请表、提交相关证件等。
第四步：安装光伏发电系统在申请手续通过后，农户可以开始安装光伏发电系统。
首先，需要安装支架，将太阳能电池板固定在屋顶上。
然后，将电池板与逆变器进行连接，逆变器将直流电转换为交流电。
最后，将交流电接入家庭电网，实现自家发电并与电网进行互联。
第五步：验收及并网安装完成后，农户需要联系电力部门进行验收。
电力部门会检查光伏发电系统的安装质量和接入电网的合规性。
通过验收后，农户就可以正式与电网进行并网，并开始享受自家发电带来的收益。
第六步：日常运营和维护光伏发电系统安装完成后，农户需要进行日常的运营和维护。
这包括定期清洗太阳能电池板、检查逆变器和电缆的运行状态、及时处理故障等。
农户还可以通过监测系统来了解光伏发电系统的发电情况和收益情况，以便进行调整和优化。

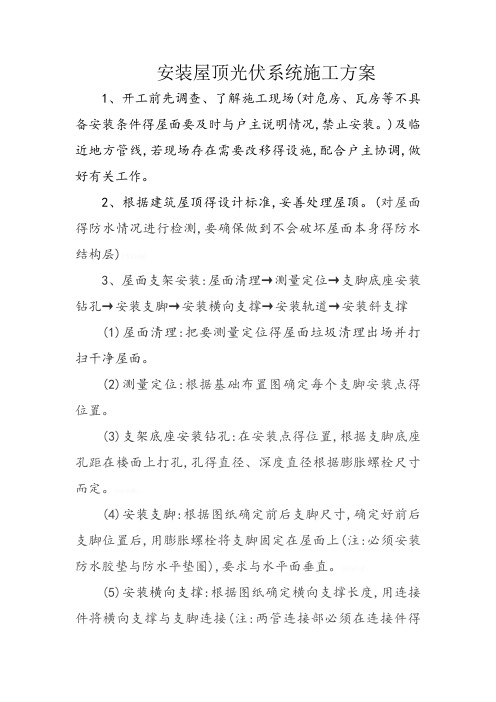

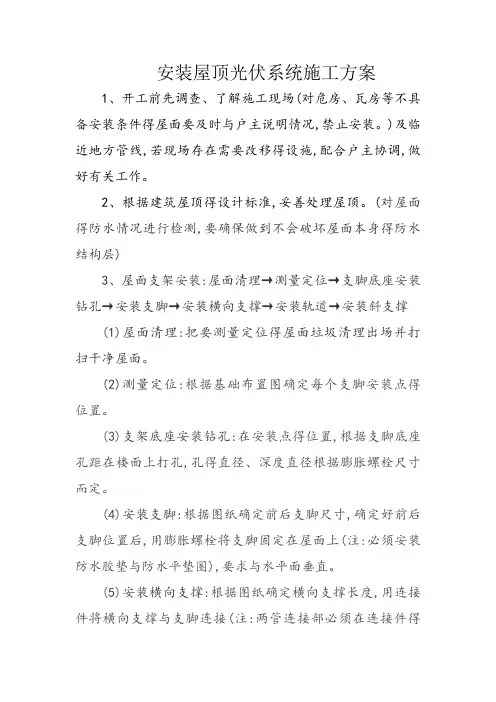

安装屋顶光伏系统施工方案1、开工前先调查、了解施工现场(对危房、瓦房等不具备安装条件得屋面要及时与户主说明情况,禁止安装。
)及临近地方管线,若现场存在需要改移得设施,配合户主协调,做好有关工作。
2、根据建筑屋顶得设计标准,妥善处理屋顶。
(对屋面得防水情况进行检测,要确保做到不会破坏屋面本身得防水结构层)8Z0FbNM。
3、屋面支架安装:屋面清理→测量定位→支脚底座安装钻孔→安装支脚→安装横向支撑→安装轨道→安装斜支撑(1)屋面清理:把要测量定位得屋面垃圾清理出场并打扫干净屋面。
(2)测量定位:根据基础布置图确定每个支脚安装点得位置。
(3)支架底座安装钻孔:在安装点得位置,根据支脚底座孔距在楼面上打孔,孔得直径、深度直径根据膨胀螺栓尺寸而定。
hbpqbMu。
(4)安装支脚:根据图纸确定前后支脚尺寸,确定好前后支脚位置后,用膨胀螺栓将支脚固定在屋面上(注:必须安装防水胶垫与防水平垫圈),要求与水平面垂直。
DBSgErR。
(5)安装横向支撑:根据图纸确定横向支撑长度,用连接件将横向支撑与支脚连接(注:两管连接部必须在连接件得中间位置)。
jm32EcF。
(6)安装轨道:根据图纸要求选择轨道长度,确定轨道方向,用连接件将轨道固定在横向支撑顶部,根据图纸尺寸用螺栓将轨道固定在轨道固定件一侧。
YMnCyaI。
(7)安装斜支撑:根据图纸,选择斜支撑、斜支撑连接件及斜支撑固定螺栓,将斜支撑固定在图纸指定得位置。
4、光伏组件安装4、1光伏组件安装前准备(1)组件得运输与保管应符合制造厂得专门规定。
电池组件开箱前必须检查,对照合同、设计、供货单检查组件得尺寸、品牌、合格证、技术参数、外观等,并组织做好开箱检查见证记录,检查合格后使用。
(2)组件安装前支架得安装工作应通过质量验收。
组件得型号、规格应符合设计要求。
组件得外观及各部件应完好无损,安装人员应经过相关安装知识培训与技术交底。
(3)组件得安装应符合下列规定:光伏组件安装应按照设计图纸进行。
屋顶光伏施工流程
屋顶光伏是一种利用太阳能发电的技术，它可以将太阳能转化为电能，为人们的生活和工作提供电力支持。
屋顶光伏的施工流程包括以下几个步骤：
第一步，确定屋顶光伏的安装位置。
在确定安装位置时，需要考虑到太阳的方向、光照强度、阴影等因素，以确保光伏板能够充分地接收到阳光，发挥最大的发电效率。
第二步，进行屋顶光伏的设计。
在设计过程中，需要考虑到光伏板的数量、大小、布局等因素，以及电缆的敷设、逆变器的安装等问题。
设计完成后，需要进行施工图纸的制作，以便后续的施工操作。
第三步，进行屋顶光伏的安装。
在安装过程中，需要先进行屋顶的清洁和修整，以确保光伏板能够平稳地安装在屋顶上。
然后，需要进行光伏板的安装和固定，以及电缆的敷设和连接。
最后，需要安装逆变器和监控系统，以确保光伏发电系统的正常运行。
第四步，进行屋顶光伏的调试和测试。
在调试和测试过程中，需要对光伏发电系统进行各项参数的设置和调整，以确保系统能够正常运行，并且能够达到预期的发电效果。
第五步，进行屋顶光伏的维护和保养。
在光伏发电系统投入使用后，需要定期进行维护和保养，以确保系统的正常运行和发电效率。
维护和保养的内容包括清洁光伏板、检查电缆和连接器、更换损坏的
部件等。
屋顶光伏的施工流程需要经过多个步骤，每个步骤都需要认真地进行操作，以确保光伏发电系统的正常运行和发电效率。
在施工过程中，需要注意安全问题，确保施工人员的人身安全。
同时，需要遵守相关的法律法规和标准，以确保光伏发电系统的质量和安全性。
瓦房装光伏流程
瓦房装光伏流程包括以下步骤：
1. 确定光伏系统的安装位置，一般选择在屋顶或者室外空旷处。
2. 安装前需要聘请专业的光伏系统安装团队和相关电力公司或者供电部门进行安装和连接。
3. 提供身份证、银行卡、房屋证明（村委盖章）、电表户号等到当地供电所填写申请表。
4. 等待供电所工作人员勘测现场、出具并网接入方案。
5. 光伏公司施工安装，并同步准备并网资料。
6. 施工完成后，提交并网资料等待供电所验收。
7. 验收通过后供电所提供免费双向电表并入国家电网。
8. 并网发电后，和供电所签订购售电合同。
在安装过程中，需要遵守相关规定和流程，确保安全和合法性。
同时，还要注意维护和保养光伏系统，保证其长期稳定运行。
如需更多信息，建议咨询专业安装人员或相关部门。
这是一份美国加利福尼亚州能源委员会推出的指导光伏系统安装的规范，它代表了当前发达国家屋顶光伏系统安装的水平。
我们把这个手册翻译出来，希望能为我国的同行在建设屋顶光伏电站时提供参考。
光伏发电系统是将太阳光直接转换成电流。
住宅光伏系统以光伏屋顶的形式可以满足住户部分或者全部的日常用电需求，光伏系统还可以配置备用蓄电池，可以在电网停电时对负载继续供电。
该手册主要针对家用并网光伏系统提出了一系列设计和安装等方面的解决方案，并为安装者提供了如何选择光伏产品的方法和指南，帮助他们准确安装家用光伏发电系统，从而使设计系统发挥潜能。
一、安装屋顶光伏系统要遵循的基本步骤1．确保屋顶或其他安装位置的面积大小可以容纳将要安装的光伏系统。
2．安装时，需要检查屋顶是否能够承受外加光伏系统的质量，必要时还需要增强屋顶的承重能力。
3. 根据建筑屋顶的设计标准，妥善处理屋顶。
4．严格按照规范和步骤安装设备。
5．正确、良好地设置接地系统，能有效避免雷击。
6．检查系统运行是否良好。
7．确保设计和相关设备能够满足当地电网的并网需求。
8．最后，由权威检测机构或电力部门对系统进行全面检测。
二、系统设计的相关问题光伏发电系统的种类：一种是与公共电网并联而没有备用蓄电池进行储能的光伏发电系统：另一种是与公共电网并联同时也有备用蓄电池作为补充的光伏发电系统。
1．无蓄电池的并网系统这种系统在电网可用的情况下才能运行。
因为电网的电能损耗非常小，所以这种系统一般来说可以为用户节省更多的电费开支。
然而，倘若电力中断，这个系统将会完全关闭，直到电网恢复，如图1所示。
典型的无蓄电池并网系统有以下部件组成：1)光伏阵列光伏阵列由光伏组件组成，这些光伏组件是由太阳能电池片以某种方式连接在一起并加以密封构成的。
通常一个阵列由若干个光伏组件通过支架连接在一起构成。
2)平衡系统的配备(BOS)它用于包括将光伏组件融合到家用建筑体系、电气系统中的支架系统和线路系统。
屋顶光伏安装安全操作规程
《屋顶光伏安装安全操作规程》
随着太阳能发电技术的不断发展，屋顶光伏安装已经成为一种常见的家庭和商业建筑的选择。
然而，安装屋顶光伏系统需要严格遵守安全操作规程，以确保安装过程中的安全性和可靠性。
以下是一些关于屋顶光伏安装的安全操作规程：
1. 在进行屋顶光伏系统安装前，必须对安全操作程序进行培训，并且必须保持当前的安全标准和规程。
只有受过专业培训的人员才能进行安装工作。
2. 在进行安装之前，必须对屋顶结构进行检查，并确保它能够承受光伏板的重量，以及在风暴等恶劣天气条件下能够保持稳定。
3. 在进行安装工作时，必须使用适当的个人防护装备，例如安全带、头盔、安全鞋等。
4. 在进行屋顶工作时，必须遵守正确的攀爬和走动方式，并严格遵守屋顶的安全标志和标识。
5. 在进行安装光伏板时，必须使用正确的工具和设备，以确保安装的准确性和稳定性。
6. 在安装过程中，必须确保每一位工作人员都理解和遵守光伏
板安装的操作细节和注意事项。
7. 在完成安装后，必须对整个安装过程进行彻底的清理，并确保没有留下任何有潜在危险的材料或设备。
总之，屋顶光伏安装是一个需要严格遵守安全规程的工作，只有严格遵守安全操作规程，才能确保光伏系统的可靠性和安全性。
任何违反安全操作规程的行为都可能导致严重的意外事故，因此在进行安装工作时一定要格外小心谨慎。
详解屋面光伏施工流程步骤详解屋面光伏施工流程步骤屋面光伏系统作为一种重要的可再生能源应用技术，在现代建筑领域得到越来越广泛的应用。
本文将详细介绍屋面光伏施工的流程步骤，帮助读者了解光伏系统在屋面上的安装和调试过程，并探讨其中的关键环节和注意事项。
一、项目准备阶段在开始屋面光伏施工之前，项目准备是一个至关重要的阶段。
这个阶段包括以下步骤：1. 确定可行性：在选择安装屋面光伏系统之前，需要进行可行性研究。
这包括了解屋面结构的承载能力、日照情况、附近遮挡物的情况等等。
2. 规划设计：根据可行性研究的结果，制定详细的规划和设计方案。
这包括确定光伏组件的布局、倾角、朝向等参数，以及逆变器的选择和布置。
3. 材料采购：根据规划设计方案，采购所需的光伏组件、逆变器、支架等材料。
确保采购的材料符合相关的质量标准。
4. 承包商选择：选择合适的承包商进行施工。
承包商需要具备相关的资质和经验，以确保施工的质量和安全。
二、屋面光伏系统施工步骤在项目准备阶段完成后，开始屋面光伏系统的施工。
主要的施工步骤如下：1. 清理屋面：在安装光伏组件之前，需要对屋面进行清理和处理。
清除杂物和积尘，确保屋面整洁。
2. 安装支架：根据设计方案，安装支架在屋面上。
支架是支持光伏组件的重要结构，需要确保安装牢固、平整。
3. 安装光伏组件：将光伏组件安装在支架上。
根据设计方案的布局和倾角要求，逐个安装光伏组件。
确保组件之间的间距和布局符合设计要求。
4. 连接线路：将光伏组件之间的电缆连接起来，形成整个光伏系统的电路。
确保连接牢固、无短路和接触不良现象。
5. 安装逆变器：选择适当的位置安装逆变器，并将其与光伏组件之间的电路连接起来。
逆变器是将光伏组件产生的直流电转换成交流电的设备。
6. 接地和保护：进行光伏系统的接地和保护措施，确保系统的安全运行。
这包括接地线的连接、雷击保护等。
7. 调试和测试：完成施工后，进行光伏系统的调试和测试工作。
检查光伏组件和逆变器的运行状态，确保系统能够正常运行。
屋面光伏施工流程一、前期准备工作1.1 确定工程地点及屋面类型在进行屋面光伏施工前，首先需要确定光伏系统安装的地点以及屋面类型，如平顶、斜顶等。
这将直接影响光伏组件的安装方式和支架的选择。
1.2 测量屋面尺寸和倾角测量屋面尺寸和倾角是为了确定光伏组件的数量、支架的高度以及安装方式。
这需要使用测距仪、倾角仪等专业设备进行测量。
1.3 编制施工方案根据实际情况编制施工方案，包括设备选型、支架设计、电气布线等内容。
同时还要考虑到安全因素，制定相应的安全措施。
1.4 申请相关手续在进行光伏系统施工前，需要向当地相关部门申请相关手续，如建设用地规划许可证、电力接入许可证等。
二、材料准备2.1 光伏组件根据实际情况选择适合的光伏组件，并按照设计方案确定数量。
2.2 支架系统选择适合的支架系统，并按照设计方案确定数量。
支架系统包括基础支架、立柱、横梁等。
2.3 电缆及电气元件根据设计方案确定所需的电缆及电气元件，如逆变器、直流汇流箱、交流配电箱等。
2.4 安全用具准备必要的安全用具，如安全带、安全网等。
三、施工过程3.1 基础支架施工首先需要在屋顶上布置基础支架，包括固定脚垫、地锚等。
然后按照设计方案进行立柱和横梁的安装。
3.2 光伏组件安装在完成支架系统的安装后，需要将光伏组件按照设计方案进行安装。
通常情况下，光伏组件采用倾斜式或平行式安装方式。
3.3 电气布线在完成光伏组件的安装后，需要进行电气布线。
主要包括逆变器与直流汇流箱之间的连接以及交流配电箱与逆变器之间的连接。
3.4 安全措施在进行施工过程中，必须严格遵守相关的安全规定，并制定相应的安全措施。
如必须佩戴安全带、安装安全网等。
四、验收与维护4.1 施工验收在完成屋面光伏施工后，需要进行相关的验收工作。
主要包括光伏组件的质量检测、电气系统的检测以及安全措施的检测等。
4.2 维护保养完成屋面光伏施工后，还需要进行相应的维护保养工作。
主要包括定期清洗光伏组件表面、检查电气系统和支架系统是否存在问题等。
安装屋顶光伏系统施工方案1、开工前先调查、了解施工现场(对危房、瓦房等不具备安装条件的屋面要及时和户主说明情况，禁止安装。
) 及临近地方管线，若现场存在需要改移的设施，配合户主协调，做好有关工作。
2、根据建筑屋顶的设计标准，妥善处理屋顶。
( 对屋面的防水情况进行检测，要确保做到不会破坏屋面本身的防水结构层)3、屋面支架安装：屋面清理-测量定位-支脚底座安装钻孔-安装支脚-安装横向支撑-安装轨道-安装斜支撑(1)屋面清理：把要测量定位的屋面垃圾清理出场并打扫干净屋面。
(2)测量定位：根据基础布置图确定每个支脚安装点的位置。
(3)支架底座安装钻孔：在安装点的位置，根据支脚底座孔距在楼面上打孔，孔的直径、深度直径根据膨胀螺栓尺寸而定。
(4)安装支脚：根据图纸确定前后支脚尺寸，确定好前后支脚位置后，用膨胀螺栓将支脚固定在屋面上(注：必须安装防水胶垫与防水平垫圈)，要求与水平面垂直。
（5）安装横向支撑：根据图纸确定横向支撑长度，用连接件将横向支撑与支脚连接（注：两管连接部必须在连接件的中间位置）。
（6）安装轨道：根据图纸要求选择轨道长度，确定轨道方向，用连接件将轨道固定在横向支撑顶部，根据图纸尺寸用螺栓将轨道固定在轨道固定件一侧。
（7）安装斜支撑：根据图纸，选择斜支撑、斜支撑连接件及斜支撑固定螺栓，将斜支撑固定在图纸指定的位置。
4、光伏组件安装光伏组件安装前准备（1）组件的运输与保管应符合制造厂的专门规定。
电池组件开箱前必须检查，对照合同、设计、供货单检查组件的尺寸、品牌、合格证、技术参数、外观等，并组织做好开箱检查见证记录，检查合格后使用。
（2）组件安装前支架的安装工作应通过质量验收。
组件的型号、规格应符合设计要求。
组件的外观及各部件应完好无损，安装人员应经过相关安装知识培训和技术交底。
（3）组件的安装应符合下列规定：光伏组件安装应按照设计图纸进行。
组件固定螺栓的力矩值应符合制造厂或设计文件的规定。
组件安装允许偏差应符合规定：组件安装标准及检验方法光伏组件的安装应符合下列要求：1）光伏组件应按照设计图纸的型号、规格进行安装。
2）光伏组件固定螺栓的力矩值应符合产品或设计文件的规定。
3）光伏组件安装允许偏差应符合下表规定。
表：光伏组件安装允许偏差（4）组件之间的接线应符合以下要求：1）光伏组件连接数量和路径应符合设计要求。
2）光伏组件间接插件应连接牢固。
3）外接电缆同插件连接处应搪锡。
4）光伏组件进行组串连接后应对光伏组件串的开路电压和短路电流进行测试。
5）光伏组件间连接线可利用支架进行固定，并固定，并应整齐、美观。
6）同一组光伏组件或光伏组件串的正负极不应短接。
7）严禁触摸光伏组件串的金属带电部位。
8）严禁在雨中进行光伏组件的连线工作。
6）组件的安装和接线还应注意如下事项：组件在安装前或安装完成后应进行抽检测试，测试结果应按照规范的格式进行填写。
组件安装和移动的过程中，不应拉扯导线。
组件安装时，不应造成玻璃和背板的划伤或破损。
组件之间连接线不应承受外力。
同一组串的正负极不宜短接。
单元间组串的跨接线缆如采用架空方式敷设，宜采用PVC管进行保护。
施工人员安装组件过程中不应在组件上踩踏。
进行组件连线施工时，施工人员应配备安全防护用品。
不得触摸金属带电部位。
对组串完成但不具备接引条件的部位，应用绝缘胶布包扎好。
严禁在雨天进行组件的连线工作。
7）组件接地应符合下列要求：带边框的组件应将边框可靠接地。
不带边框的组件，其接地做法应符合制造厂要求。
组件接地电阻应符合设计要求。
8）电池组件安装1）经“三检”合格后，才能进行光伏电池板的安装工作。
做好中间检查施工记录。
2）组件进场检验：太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。
测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正负应吻合。
电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应符合组件名牌上规定电压值。
3）组件安装：电池板在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压，电池板重量较重的在安装过程中应两人协同安装。
4）电池板的安装应自下而上先安装两端四块电池板，校核尺寸、水平度、对角线方正后拉通线安装中间电池板。
先安装上排电池板再安排下排电池板，每块电池板的与横梁固定采用四个压块紧固，旁边为二个单压块，中间为二个双压块，压块螺栓片的牙齿必须与横梁“ C'型钢卷边槽平稳咬合，结合紧密端正，电池板受力均匀。
5）安装过程中必须轻拿轻放以免破坏表面的保护玻璃；将两根放线绳分别系于电池板方阵的上下两端，并将其绷紧。
以线绳为基准分别调整其余电池板，使其在一个平面内。
电池板安装必须作到横平竖直，间隙均匀，表面平整，固定牢靠。
同方阵内的电池板边线保持一致；注意电池板的接线盒的方向，采用“头对头”的安装方式，汇线位置刚好在中间，方便施工。
（9）电池组件分区原则；每个厂家生产的相同峰值的组件安装在一个方阵区；不足一个方阵的相同峰值的组件保证一个汇流箱组串的电池组件同厂同峰值。
这样安装组件可以最大限度的提升整个光伏电站的发电量。
（10）光伏电池组件与光伏电池方阵：电池组件单块光伏电池板组成串联的组件，光伏电池方阵则是由串联后的光伏电池组件并联而成，光伏电池组件内部接线符合图纸。
5、光伏组件安装安全通则（1）安装太阳能光伏发电系统要求专门的技能和知识，必须由专业资格的工程师来完成。
（2）安装人员在尝试安装，操作和维护的光伏组件时，请确保您完全理解在此安装说明手册的资料，了解安装过程中可能会发生伤害的风险。
（3）光伏组件在光照充足或其他光源照射下时生产电力。
应当操作时请采取相应的防护措施，避免人员与30V DC 或更高电压直接接触。
（4）太阳能光伏组件能把光能转换成直流电能，电量的大小会随着光强的变化而变化。
（5）当组件有电流或具有外部电源时，不得连接或断开组件。
（6）安装、使用组件或进行接线时，应使用不透明材料覆盖在太阳能光伏组件阵列中组件的正面，以停止发电。
（7）应遵守所有地方、地区和国家的相关法规，必要时应先获得建筑许可证。
（8）太阳能光伏组件没有用户可维修的原件，不要拆解、移动或更改任何附属的部件。
（9）太阳能光伏组件安装时不要穿戴金属戒指、表带、耳环、鼻环、唇环或其它的金属配饰。
（10）在潮湿或风力较大的情况下，请不要安装或操作组件。
（11）不要使用或安装已经损坏的组件，不要人为地在组件上聚光。
（12）只有相同型号的光伏组件模块才能组合在一起。
避免光伏组件的表面产生不均匀阴影。
被遮阴的电池片会变热（“热斑”效应）从而导致组件永久性的损坏。
（13）当有意外情况发生时，请立即把逆变器和断路器关闭。
（14）缺陷或损坏的组件依旧可能会发出电量。
如果需要搬运请采取措施遮挡，以确保组件完全遮阴。
（15）在运输和安装组件时，使儿童远离组件。
（16）光伏组件在安装前请一直保存在原包装箱内。
6、并网逆变器安装技术措施（1）按照设备清单，施工图纸及设备技术文件核对逆变器本体及附件备件的规格型号是否符合设计图纸要求。
是否齐全，有无丢失及损坏。
（2）逆变器及其附件的试验调整和器身检查结果，必须符合规范规定。
（3）逆变器安装位置应准确，器身表面干净清洁，逆变器本体外观检查无损伤及变形油漆完整。
（4）逆变器与线路连接应符合下列规定：a.连接紧密，连接螺栓的锁紧装置齐全，瓷套管不受外力；b.零线沿器身向下接至接地装置的线段，固定牢靠；c.器身各附件间连接的导线应有保护管，保护管、接线盒固牢靠，盒盖齐全；d.引向逆变器的母线及其支架、电线保护管和接零线等均应便于拆卸，不妨碍变压检修时移动。
各连接用的螺栓螺纹漏出螺母2~3 扣，保护管颜色一致，支架防腐完整；e.逆变器及其附件外壳和其它非带电金属部件均应接地，并符合有关要求。
7、防雷接地安装1. 施工准备（1）作业条件：天气情况良好，直流侧其他工序已完成并通过验收，施工材料已到现场。
（2）材质要求：所有材料均有出厂合格证和质检报告，材料数目合适质量达标。
（3）机具准备：电钻、焊机、毛刷、塑料小桶。
2. 质量要求：扁铁安装前所钻的安装孔位置应于组件接地孔一致；扁铁在与基础槽钢焊接时，焊接长度应为其宽度的两倍长（40*4的扁铁焊接长度为40mm*2=80m）;扁铁与原屋面防雷接地网焊接点应严格按照施工图进行施工；按照建筑电气防雷技术标准，扁铁与防雷网圆钢搭接的方式为“L”且需双面堆焊;焊接完成后，应将焊缝焊渣去掉用银粉漆涂刷一遍。
3. 工艺流程扁铁连接、钻孔T扁铁与组件安装T扁铁与基础槽钢焊接T接地系统安装—接地电阻测试4. 操作工艺（1）扁铁连接、钻孔：将扁铁与组件接地孔对应用记号笔做好钻孔标记，用电钻将对应的记号钻好孔，再用焊机按方阵长度将扁铁焊接连接起来。
（2）扁铁与组件安装：将焊接连好的扁铁用六角法兰面自攻螺钉与组件接地孔对接，施工时，注意电钻力度和方向以免损伤组件。
（3）扁铁与基础槽钢焊接：方阵每排扁铁与组件安装结束后两头需弯头将其与底脚焊接在一起，使整个方阵组件与基础结构连成一个整体。
（4）接地系统安装：a 埋设接地体的地点应选择在潮湿、土壤电阻率较低的地方，这样比较容易满足接地电阻要求，同时也要尽量避免有腐蚀性物质的地方，避免接地系统腐蚀过快。
b 埋设引下线和接地装置应尽量放在人们走不到或很少走的地方，避免跨步电压危害，还应注意使接地体与金属体或电缆之间保持一定的距离，如果距离不够，应把它们连接成电气通路，以免发生击穿。
c 必须保证结构的可靠性。
连接部分必须用电焊或气焊，不能使用锡焊。
现场无法焊接时，可采用铆接或螺栓连接，要保证有不少于10cm2的接触面。
d 接地体埋设深度不应小于。
e 回填土必须夯实.（5）防雷接地电阻测试：每个屋面选取8 个点进行测试，用专业的防雷电阻测试仪对选取的点进行测试，并用专用接地电阻测试记录表格将测试数据记录下来以备后用。
8、安全文明施工（1 ）进入施工现场的人员必须正确佩带安全帽，严禁穿拖鞋、凉鞋、高跟鞋及带钉的鞋，严禁酒后进入施工现场。
（2）检查清理赃物油垢时，应戴帆布手套。
（3）施工场所应保持整洁，垃圾废料应及时清除，做到“工完、料完、场地清”，坚持文明施工，在高处清扫的垃圾和废料不得向下抛掷。
（4）各种手提电动工具、带电机械设备，要有可靠有效的安全接地和防雷装置。
（5）施工现场不得随意倾倒汽油等易燃易爆物品。
（6）下班后应切断施工用机械电源。
（7）重要工序，特殊危险作业，必须编制安全施工措施，填写安全施工作业票，经审查批准，进行安全技术交底后方可施工。
（8）必须认真贯彻执行“安全第一，预防为主”的安全生产方针。
