单片机应用技术复习题

  • 格式：pdf
  • 大小：338.95 KB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

单片机应用技术考试题库精选全文

单片机应用技术考试题库精选全文

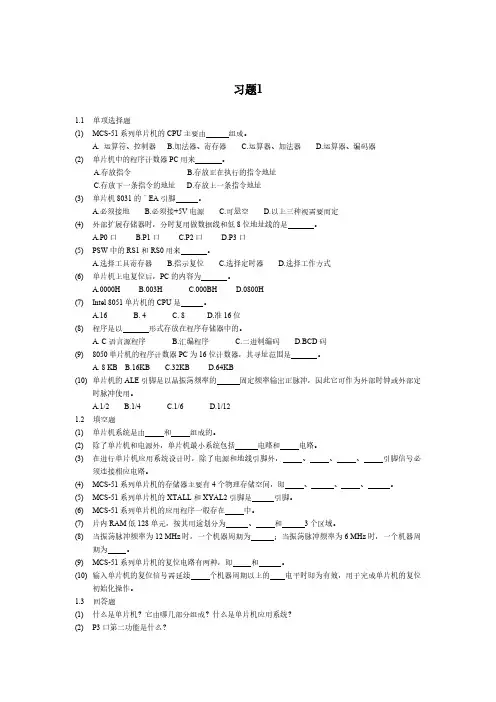

可编辑修改精选全文完整版习题11.1单项选择题(1)MCS-51系列单片机的CPU主要由组成。

A. 运算符、控制器B.加法器、寄存器C.运算器、加法器D.运算器、编码器(2)单片机中的程序计数器PC用来。

A.存放指令B.存放正在执行的指令地址C.存放下一条指令的地址D.存放上一条指令地址(3)单片机8031的ˉEA引脚。

A.必须接地B.必须接+5V电源C.可悬空D.以上三种视需要而定(4)外部扩展存储器时，分时复用做数据线和低8位地址线的是。

A.P0口B.P1口C.P2口D.P3口(5)PSW中的RS1和RS0用来。

A.选择工具寄存器B.指示复位C.选择定时器D.选择工作方式(6)单片机上电复位后，PC的内容为。

A.0000HB.003HC.000BHD.0800H(7)Intel 8051单片机的CPU是。

A.16B. 4C. 8D.准16位(8)程序是以形式存放在程序存储器中的。

A. C语言源程序B.汇编程序C.二进制编码D.BCD码(9)8050单片机的程序计数器PC为16位计数器，其寻址范围是。

A. 8 KBB.16KBC.32KBD.64KB(10)单片机的ALE引脚是以晶振荡频率的固定频率输出正脉冲，因此它可作为外部时钟或外部定时脉冲使用。

A.1/2B.1/4C.1/6D.1/121.2填空题(1)单片机系统是由和组成的。

(2)除了单片机和电源外，单片机最小系统包括电路和电路。

(3)在进行单片机应用系统设计时，除了电源和地线引脚外，、、、引脚信号必须连接相应电路。

(4)MCS-51系列单片机的存储器主要有4个物理存储空间，即、、、。

(5)MCS-51系列单片机的XTALL和XYAL2引脚是引脚。

(6)MCS-51系列单片机的应用程序一般存在中。

(7)片内RAM低128单元，按其用途划分为、和3个区域。

(8)当振荡脉冲频率为12 MHz时，一个机器周期为；当振荡脉冲频率为6 MHz时，一个机器周期为。

单片机原理及应用习题及参考答案

单片机原理及应用习题及参考答案

单⽚机原理及应⽤习题及参考答案《单⽚机原理及应⽤》复习题⼀、选择题1、MCS-51响应中断时，下⾯哪⼀个条件不是必须的（）（A）当前指令执⾏完毕（B）中断是开放的（C）没有同级或⾼级中断服务（D）必须有RETI2、执⾏PUSH ACC指令，MCS-51完成的操作是（）（A）SP+1→SP，（ACC）→（SP）；（B）（ACC）→（SP），SP－1→SP（C）SP－1→SP，（ACC）→（SP）；（D）（ACC）→（SP），SP+1→SP3、89C51是（）（A）CPU （B）微处理器（C）单⽚微机（D）控制器4、关于MCS-51的堆栈操作，正确的说法是（）（A）先⼊栈，再修改栈指针（B）先修改栈指针，再出栈（C）先修改栈指针，再⼊栈（D）以上都不对5、MOV C，#00H的寻址⽅式是（）（A）位寻址（B）直接寻址（C）⽴即寻址（D）寄存器寻址6、必须进⾏⼗进制调整的⼗进制运算（）（A）有加法和减法（B）有乘法和除法（C）只有加法（D）只有减法7、ORG 0000HAJMP 0040HORG 0040HMOV SP，#00H 当执⾏完左边的程序后，PC的值是（）（A）0040H （B）0041H （C）0042H （D）0043H 8、MCS-51复位时，下述说法正确的是（）（A）（20H）=00H （B）SP=00H （C）SBUF=00H （D）TH0=00H9、可以为访问程序存储器提供或构成地址的有（）（A）只有程序计数器PC （B）只有PC和累加器A（C）只有PC、A和数据指针DPTR （D）PC、A、DPTR和SP10、对程序存储器的读操作，只能使⽤（）（A）MOV指令（B）PUSH指令（C）MOVX指令（D）MOVC指令11、下⾯哪种设备不是输⼊设备（）（A）A/D转换器（B）键盘（C）打印机（D）扫描仪12、要访问MCS-51的特殊功能寄存器应使⽤的寻址⽅式是（）（A）直接寻址（B）寄存器间接寻址（C）变址寻址（D）相对寻址13、执⾏MOVX A，@DPTR指令时，MCS-51产⽣的控制信号（）（A）/PSEN （B）ALE （C）/RD （D）/WR14、下⾯哪种指令将MCS-51的⼯作寄存器置成3区（）（A）MOV PSW，#13H （B）MOV PSW，#18H（C）SETB PSW.4 CLR PSW.3 （D）SETB PSW.3 CLR PSW.415、各中断源发出的中断请求信号，都会标记在MCS-51系统的（）（A）TMOD （B）TCON/SCON （C）IE （D）IP16、在中断服务程序中，⾄少应有⼀条（）（A）传送指令（B）转移指令（C）加法指令（D）中断返回指令17、ORG 2000HLCALL 3000H0RG 3000HRET 左边程序执⾏完RET指令后，PC= （）（A）2000H （B）3000H （C）2003H （D）3003H18、下⾯哪种外设是输出设备（）（A）打印机（B）纸带读出机（C）键盘（D）A/D转换器19、下⾯哪⼀个部件不是CPU的指令部件（）（A）PC （B）IR （C）PSW （D）ID20、以下运算中对溢出标志OV没有影响或不受OV影响的运算是（）（A）逻辑运算（B）符号数加减法运算（C）乘法运算（D）除法运算21、以下指令中，属于单纯读引脚的指令是（）（A）MOV P1，A （B）ORL P1，#0FH（C）MOV C，P1.5 （D）DJNZ P1，short-lable⼆、填空题1、⼀个机器周期= 时钟周期，⼀个时钟周期= 振荡周期，⼀个振荡周期= 节拍。

单片机应用技术考试题答案

单片机应用技术考试题答案

单片机应用技术考试试题(1)一、填空题（每空1分，共20分）1．MCS-51是指单片机的（系列号）号，8031、8051是指单片机的（型）号。

2．MCS-51共有（111）条指令，可分为几种不同的寻址方式。

如：MOV A，Ri 属于（寄存器间接）寻址方式，MOV C, bit 属于（位）寻址方式。

3．单片机（计算机）在进行（有符号）运算的情况下应使用补码。

4．单片机位寻址区的单元地址是从（20H）单元到（2FH）单元，若*位地址是09H，它所在单元的地址应该是（21H）。

5．转移指令与调用指令的相同点是两种指令都是通过改变程序计数器PC的内容来实现转移的；不同点是，当执行调用指令时，它不仅能转移到*一指定地址处，而且当子程序执行到（RET）指令后，它能自动返回到（调用指令的下一条）指令处，而普通转移指令（不）能返回。

6．8031有两个16位可编程定时/计数器，其中定时作用是指对单片机（对内部f osc/12）脉冲进行计数，而计数器作用是指对单片机（外部）脉冲进行计数。

7．当P1口做输入口输入数据时，必须先向该端口的锁存器写入（FF），否则输入数据可能出错。

8．堆栈指针SP的内容将始终指示（堆栈的栈的栈顶），当单步执行了调用指令LCALL addr16后SP的内容将（不会）改变。

9．由于执行每条指令都要占用CPU的时间，因此采用循环结构并多次重复执行*些指令可实现软件延时。

而硬件延时一般是采用单片机的（定时/计数器）再通过软件编程来实现。

10．单片机串行通信时，若要发送数据，就必须将要发送的数据送至（SBUF）单元，若要接收数据也要到该单元取数。

11．单片机串行通信时，其波特率分为固定和可变两种方式，在波特率可变的方式中，可采用（定时器T1）的溢出率来设定和计算波特率。

二、选择题（每空1分，共10分）1．判断是否溢出时用PSW的（B）标志位，判断是否有进位时用PSW的（A）标志位。

A．CY B．OV C．P D．RS0 E．RS12．在运用仿真系统调试程序时，当要观察子程序内部指令的执行结果时，通常采用（B）调试方法。

单片机原理及应用_期末考试题复习试卷__含答案

单片机原理及应用_期末考试题复习试卷__含答案

单片机模拟试卷001一、选择题（每题1分，共10分）1．8031单片机的（ D )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c)P2 d）P32．单片机应用程序一般存放在（B）a) RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为( B)a) 7542H b）7542c) 75.42H d) 75。

424．下列指令中不影响标志位CY的指令有（D ）。

a）ADD A，20H b）CLR c）RRC A d)INC A5．CPU主要的组成部部分为（A )a)运算器、控制器 b)加法器、寄存器c）运算器、寄存器 d）运算器、指令译码器6．INTEL 8051 CPU是( C )位的单片机a）16 b）4 c）8 d）准167．8031复位后，PC与SP的值为( B ）a ）0000H，00H b）0000H，07H c) 0003H，07H d）0800H，00H8．当需要从MCS—51单片机程序存储器取数据时，采用的指令为（B)。

a)MOV A， @R1 b）MOVC A, ＠A + DPTRc)MOVX A, @ R0 d)MOVX A，＠ DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（A )a）20H b）30H c）00H d）70H10．下列哪条指令是正确的（D）a) PUSH R2 b) ADD R0,Ac）MOVX A @DPTR d）MOV ＠R0，A二、填空题(每空1分，共30分）1．一个完整的微机系统由硬件和软件两大部分组成。

2．8051 的引脚RST是____（IN脚还是OUT脚）,当其端出现高电平时,8051进入复位状态。

8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态,进入程序运行状态，从ROM H单元开始取指令并翻译和执行。

3．半导体存储器分成两大类和，其中具有易失性，常用于存储。

单片机应用与技术复习题

单片机应用与技术复习题

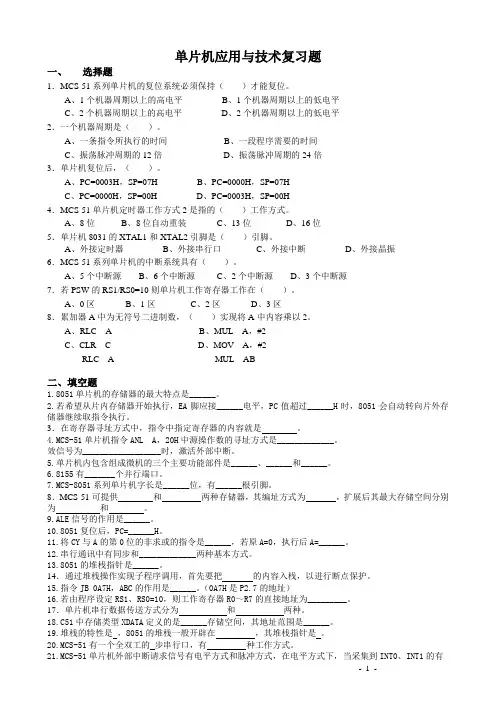

单片机应用与技术复习题一、选择题1．MCS-51系列单片机的复位系统必须保持（）才能复位。

A、1个机器周期以上的高电平B、1个机器周期以上的低电平C、2个机器周期以上的高电平D、2个机器周期以上的低电平2．一个机器周期是（）。

A、一条指令所执行的时间B、一段程序需要的时间C、振荡脉冲周期的12倍D、振荡脉冲周期的24倍3．单片机复位后，（）。

A、PC=0003H，SP=07HB、PC=0000H，SP=07HC、PC=0000H，SP=00HD、PC=0003H，SP=00H4．MCS-51单片机定时器工作方式2是指的（）工作方式。

A、8位B、8位自动重装C、13位D、16位5．单片机8031的XTAL1和XTAL2引脚是（）引脚。

A、外接定时器B、外接串行口C、外接中断D、外接晶振6．MCS-51系列单片机的中断系统具有（）。

A、5个中断源B、6个中断源C、2个中断源D、3个中断源7．若PSW的RS1/RS0=10则单片机工作寄存器工作在（）。

A、0区B、1区C、2区D、3区8．累加器A中为无符号二进制数，（）实现将A中内容乘以2。

A、RLC AB、MUL A，#2C、CLR CD、MOV A，#2RLC A MUL AB二、填空题1.8051单片机的存储器的最大特点是______。

2.若希望从片内存储器开始执行，EA脚应接______电平，PC值超过______H时，8051会自动转向片外存储器继续取指令执行。

3．在寄存器寻址方式中，指令中指定寄存器的内容就是。

4.MCS-51单片机指令ANL A，20H中源操作数的寻址方式是_____________。

效信号为__________________时，激活外部中断。

5.单片机内包含组成微机的三个主要功能部件是______、______和______。

6.8155有_______个并行端口。

7.MCS-8051系列单片机字长是______位，有______根引脚。

单片机应用技术考试题库

单片机应用技术考试题库

D.连续执行
(3) 在运用仿真系统调试程序时，观察函数内部指令的运行结果，通常采用
调试方法。
A.单步调试（F8）
B.跟踪调试(F7)
C.快速运行到光标处调试(F4)
C.断点调试（F2）
(4) 使用单片机开发系统调试 C 语言程序时，首先应新建文件，该文件的扩展名是
。
A. .c
B. .hex
C. .bin
(7) 在 C51 程序中常常把（ ）作为循环体，用于消耗 CPU 时间，产生延时效果。
A.赋值语句
B.表达式语句
C.循环语句
D.空语句
习题 4
编程： 4.1 输入 3 个无符号的字符数据，要求按由大到小的顺序排列。 4.2 用指针实现，输入 3 个无符号的字符数据，要求按由大到小的顺序排列。 4.3 用 3 种循环结构编写程序，实现输出 1 到 100 之和。 4.4 用 3 种循环结构编写程序，实现输出 1 到 50 平方之和。 4.5 编程实现将 8051 单片机片内部 RAM 从 20H 单元开始的 10 个字节内容清零。 4.6 编写计算下列算式的程序。
初始化操作。
1.3 回答题
(1) 什么是单片机？它由哪几部分组成？什么是单片机应用系统？
(2) P3 口第二功能是什么？
(3) 画出 MCS-51 系列单片机时钟电路，并指出石英晶体和电容的取值范围。 (4) 什么是机器周期？机器周期和晶振频率有何关系？当晶振频率为 6 MHz 时，机器周期是多少？ (5) MCS-51 系列单片机常用的复位方法有几种？画电路图并说明其工作原理。 (6) MCS-51 系列单片机内 RAW 的组成是如何划分的？各有什么功能？ (7) MCS-51 系列单片机有多少个特殊功能寄存器？它们分布在什么地址范围？ (8) 简述程序状态寄存器 PSW 各位的含义，单片机如何确定和改变当前的工作寄存器组。 (9) C51 编译器支持的寄存器有哪些？ (10) 单片机外部扩展 RAM 和 ROM 时，P0 口和 P2 口各起什么作用？ (11) 在单片机的 C 语言程序设计中，如何使用 SFR 和可寻址位？

单片机应用技术试题

单片机应用技术试题1. AT89S51单片机的RAM存储器大小为（）。

[单选题]○A．128字节○B．4KB○C．8KB○D．2KB2. 外部扩展存储器时，分时复用做数据线和低8位地址线的是（）。

[单选题] ○A．P0口○B．P1口○C．P2口○D．P3口3. 7段共阴极LED数码管显示字符“P”的段码为（）。

[单选题]○A.8CH○B. 73H○C.31H○D.CEH4. C语言总是从（）开始执行的。

[单选题]○A.主函数○B.主程序○C.子程序○D.主过程5.AT89S51单片机的定时器T1用做计数方式时，采用工作方式2，则工作方式控制字为（）。

[单选题]○A.60H○B.02H○C.06H○D.20H6. AT89S51单片机的定时器T0用做定时方式时，采用工作方式1，则初始化编程为（）。

[单选题]○A.TMOD=0x01○B. TMOD=0x50○C. TM0D=0x10○D. TM0D=0x027. 启动T0定时器是使TCON的（）。

[单选题]○A．TF0位置1○B．TR0位置1○C．TR0位置0○D．TR1位置18. LED数码管若采用动态显示方式，下列说法错误的是（）。

[单选题]○A. 将各段数码管的段选线并联○B. 将段选线用一个8位I/O端口控制○C. 将各位数码管的公共端直接连接在+5V或者GND上○D. 将各位数码管的位选线用各自独立的I/O端口控制9. 使用单片机开发系统调试程序时，对源程序进行汇编的目的是（）。

[单选题]○A．将源程序转换成目标程序○B．将目标程序转换成源程序○C．将低级语言转换成高级语言○D．连续执行10.AT89S51单片机串行口发送/接收中断源的工作过程中是:当串行口接收或发送完一帧数据时，将SCON中的（），向CPU申请中断。

[单选题]○A.R1或者TI置1○B. R1或者TI置0○C.R1置1或TI置0○D.R1置0或TI置111. AT89C51是（）公司的产品。

单片机复习题含答案

单片机复习题含答案一、选择题1、单片机是将（）、存储器、I/O 接口集成在一块芯片上的微型计算机。

A CPUB 控制器C 运算器D 累加器答案：A解析：单片机是将 CPU、存储器、I/O 接口集成在一块芯片上的微型计算机。

2、单片机复位后，PC 的值为（）。

A 0000HB 0003HC 000BHD 0013H答案：A解析：单片机复位后，程序计数器 PC 的值为 0000H，即程序从0000H 开始执行。

3、当单片机的晶振频率为 12MHz 时，一个机器周期为（）μs。

A 1B 2C 4D 6答案：A解析：机器周期＝ 12 ／晶振频率。

当晶振频率为 12MHz 时，机器周期＝ 12 ／ 12MHz ＝1μs。

4、 MCS-51 单片机的堆栈区应建立在（）。

A 片内数据存储区的低 128 字节单元B 片内数据存储区的高 128 字节单元C 片外数据存储区D 程序存储区答案：A解析：MCS-51 单片机的堆栈区应建立在片内数据存储区的低 128 字节单元，并且遵循“先进后出”的原则。

5、若单片机的定时器/计数器工作在方式 1 下，是（）位的定时器/计数器。

A 8B 13C 16D 32答案：C解析：在方式 1 下，单片机的定时器/计数器是 16 位的。

6、在 MCS-51 单片机中，要将 P1 口的高 4 位清零，低 4 位不变，应使用指令（）。

A ANL P1，0FHB ORL P1，0FHC XRL P1，0F0HD MOV P1，0FH答案：A解析：ANL 是逻辑与操作，将 P1 与 0FH 进行与操作，即可将高 4 位清零，低 4 位不变。

7、执行 MOV IE，81H 指令的意义是（）。

A 屏蔽所有中断B 开放外部中断 0C 开放外部中断 1D 开放外部中断 0 和 1答案：B解析：81H 转换为二进制为 10000001B，对应 IE 寄存器的设置，即开放外部中断 0。

8、在 MCS-51 单片机中，若要访问外部数据存储器，其指令操作码应为（）。

单片机应用技术试题参考答案及评分标准

单片机应用技术试题参考答案及评分标准(四)第一部分笔试题（本部分共4道题，总分60分，考试时间60分钟）一、填空题（每空1分，共20分）1、MCS-51单片机扩展程序存储器所用的控制信号为（），扩展数据存储器所用的控制信号为（）和（）。

2、关于堆栈类操作的两条指令分别是（）、（），操作遵循（）原则。

3、（）寄存器的作用是用来保存程序运行过程中的各种状态信息。

若累加器A中的数据为01110010B，则PSW中的P=（）。

4、若MCS-51 单片机采用12MHz 的晶振，它的机器周期（），ALE 引脚输出正脉冲频率为（），。

5、要使MCS-51 单片机从片内的地址0000H 开始执行程序。

那么EA应（）。

6、在片外扩展一片2764程序存储器芯片要( )地址线。

7、外部中断1(INT1)的中断入口地址为（）；定时器1的中断入口地为（）。

8、8751有两个16位可编程定时/计数器，T0和T1。

它们的功能可由控制寄存器（）、（）的内容决定，且定时的时间或计数的次数与（）、（）两个寄存器的初值有关。

9、欲使P1口的低4位输出0，高4位不变，应执行一条（）命令。

10、串行口的控制寄存器SCON中，REN的作用是( )。

二、判断题（每题1分，共10分）1、指令字节数越多，执行时间越长。

（）2、内部寄存器Rn（n=0-7）作为间接寻址寄存器。

（）3、当MCS—51上电复位时,堆栈指针SP=00H。

（）4、CLR R0（）5、EPROM的地址线为11条时，能访问的存储空间有4K。

（）6、51单片机只能做控制用，不能完成算术运算。

（）7、为了消除按键的抖动，常用的方法只有硬件方法（）8、必须有中断源发出中断请求，并且CPU开中断，CPU才可能响应中断。

（）9、8155的复位引脚可与89C51的复位引脚直接相联。

( )10、MCS—51的串行接口是全双工的。

( )三、简述题（每题4分，共16分）1、为什么外扩存储器时，P0口要外接锁存器，而P2口却不接？2、已知一MCS51单片机系统使用12MHZ的外部晶体振荡器，计算：1）该单片机系统的状态周期与机器周期各为多少？2）当单片机的定时器0（T0）工作在方式2时，T0的最大定时时间为多少？3、、在由8031CPU芯片设计的系统中，若规定外部中断0为电平触发方式，高优先级，此时，特殊功能寄存器TCON、IE、IP为多少？4、执行下列程序段中第一条指令后：(P1.7)=（）， (P1.3)=（）（P1.2)=（）；执行第二条指令后：(P1.5)=（），(P1.4)=（），(P1.3)=（）。

单片机原理与应用复习习题


INC R0
JB ACC.7,LOOP1 MOV @R1,A
INC R1
INC 50H
LOOP1: LOP: DJNZ R2,LOOP0 MOV R0,#20H MOV R2,#30H MOV R1,71H 负数处理
LOOP2:
MOVA,@R0
JNB ACC.7,LOOP3 MOV @R1,A INC R1 INC 70H
13、MCS-51单片机复位操作的主要功能是使PC指向程序存储 器的（ ）H地址单元 0000 14、MCS-51单片机扩展程序存储器所用的选通信号为（ ） /PSEN 15、总线分为（）总线、（）总线和控制总线。 数据、地址 16、MCS-51可扩展程序存储器空间最大为（）K。 64
一、选择题 1．8051单片机的内部硬件结构包括了（ ）、（ ）、（ ）、 和（ ）以及并行I/O口、串行口、中断控制系统、时钟电路、位 处理器等部件。 A. CPU B. D/A转换器 C.程序存储器 D.数据存储器 E.定时/计数器 F. USB接口 G. A/D转换器 A;C;D;E 2．MCS-51单片机的堆栈区应建立在（ ）。 A. 片内数据存储区的低128字节单元 B. 片内数据存储区 C.片内数据存储区的高128字节单元 D.程序存储区 A
6、存储器包括（ ）和（ ）。 ROM、 RAM 7、8051单片机芯片的主电源引脚VCC接入电压为（ ）。 +5V 8、当8031外扩EPROM时，/EA引脚应（ ）。 接地 9、P2口通常用作高8位（ ），也可以作通用的I/O口使用。 地址线 10、十进制数126对应的十六进制数为（ ）。 7EH 11、8051芯片是（ ）位的单片机，含有（ ）K字节片内程序存 储器ROM，（ ）个中断源。 8、 4、 5 12、在访问外部数据存储器时，应用（）(请选择MOV, MOVC,MOVX之一)指令。 MOVX
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

0 0 X X X 0 0 0 ····· 0
1 1 1 ····· 1
0 0 1 X X X 0 0 0 ···· 0
1 1 1 ····· 1
0 1 0 X X X 0 0 0 ····· 0
1 1 1 ····· 1
0 1 1 X X X 0 0 0 ···· 0
1 1 1 ····· 1
P24、P23、P22 均置 1，所以
U1 1COOH~1FFFH
U3 5COOH~5FFFH
U2 3COOH~3FFFH
U4 7COOH~7FFFH
46，下图利单片机扩展 5 个外部中断源，-p1.4—p1.7 接 4 个发光二极管用来指示 X1—X4 中哪一个外部中
断发生时。要求；
分析电路，说明该图如何实现外部中断扩展的，优先级是什么顺序；
36.单片机中 PC 和 DPTR 各是什么寄存器，有什么功能？ 解：PC:程序计数器是一个自动加 1 的 16 位寄存器，用来存放即将要去除的指令码的地址，可对 64KB 的 程序存储器直接寻址；DPTR 是 16 位寄存器，可分成 DPL 和 DPH 两 8 为寄存器，DPTR 用来存放 16 位 地址值，以使用间接寻址和变址寻址的方式对片外数据 RAM 和程序存储器进行 64KB 范围内的数据操作 37.MCS-51 外扩的程序存储器和数据存储器可以有相同的地址空间，但不会发生数据冲突，为什么？ 答：ROM 由 PSEN 控制，DRAM 由 RD、WD 控制，他们执行不同的指令，由硬件产生不同的控制信号， 因此不会发生数据冲突。 38.MCS-51 单片机共有几个中断源？他们的入口地址分别是多少？简述中断响应过程是怎样的？ 答：共有 5 个中断源：INT0：0003H、T0：00BH、INT1：0013H、T1：001BH、串行口中断 TI/RI:0023H;断 点保护，现场保护，中断响应，现场恢复，断点恢复，中断返回。 39.MCS-51 定时器/计时器作为定时器和计时器各是如何实现的？作定时器使用时，其定时时间与哪些因素 有关？做计时器时，对外界计数频率有何限制？ 答：作为定时器时是对内部机器周期进行计数，每过一个周期计数器加 1，计满之后这个数溢出；作为计 数器是对外部脉冲进行计数，计满一定的个数时，发生中断溢出。定时器：晶振、工作方式；计数器：计 数器脉冲的最高频率不得超过 fosc/24。 40.画出共阳七段数码管显示器的内部结构图，并说明数码管静态显示方式与动态显示方式有何区别？各有 什么优缺点？ 答：静态接口为固定显示方式无闪烁，其电路可采用一个并行口接一个数码管，数码管的公共端接共阴或 共阳分别接地或 Vcc：显示稳定性占用接口较多。动态接口采用各数码管循环轮流显示的方法，当循环显 示的频率较高时，利用人眼的暂留特性，看不出闪烁显示现象，这种显示需要一个接口完成字型码的输出， 另一个接口完成各数码管的轮流点亮：节省 I/O 口，但显示不稳定因为不断刷新，CPU 占用资源比较大。 41.简述行列式扫描键盘的工作原理？ 答：（1）判断是否有键，首先先在 4 条行列式上送 4 个 0，列线上送 1，如果有键按下，则 4 根列线上必 有一位 0； (2)判断哪一个键被按下。对键所在口送 OXFE，回送该口的值，看高位 4 个 1 是否出现 0。如果出现则第 一个有键按下，如果读回来的数据为 EE 则第一个按键被按下，若为 DE 则第二个键被按下，若为 BE，第 三个键按下，若 7E，第四个键按下；若高四位没有出现 0 即读回数据仍为 FE，则第一行没有键按下，再 送 FD，读回 I/O 依次类推，判断哪个口有键按下； （3）形成键码，根据判断的键，行值加列值得其键码。 42、MCS—51 单片机系统扩展的三总线是怎样形成的？地址总线的低 8 位为什么还要加锁存器？
一、填空题
1. 已知Ｘ的补码为 10000010Ｂ，则Ｘ的真值是十进制（-126）。 2. 80C51 单片机芯片共有（40 ）个引脚，MCS-51 系列单片机为（8 ）位单片机。 3. 单片机 AT89S52 是 F1ash ROM 型，内含（8 ）KB Flash ROM。 4. 当 80C51 的 RST 引脚上保持（2 ）个机器周期以上的（高 ）电平时，80C51 即发生复位。 5. 采用 8031 单片机必须扩展（ROM ）。 6. 堆栈数据的进出原则是（先进后出 ）。 7. 主频为 12MHz 的单片机它的时钟周期为（0.0833μs ）。 8. 单片机在进行取指令操作时，指令的地址是由（PC ）的内容决定。 9. P1 口在作为输入口使用时，在读取数据之前，通常要先向 P1 口送数据（OXFF ）。 10.开机复位后，CPU 使用的是第二组工作寄存器，地址范围是（08H-0FH ）。 11.使用定时器 T0 时，有(4 )种工作模式。 12. MCS-51 单片机有七种寻址方式，其中： MOV A，direct 属于（直接 ）寻址。 13. MCS-51 执行完 MOV A，#08H 后，PSW 的哪一位被置位（奇偶校验位 ）。 14. 要把 P0 口高 4 位变 0，低 4 位不变，应使用指令（ANL P0，#0FH ）。 15. 执行 MOV IE，#03H 后，MCS-51 将响应的中断是（0）。 16. 执行指令 MOVX A,@DPTR 时，WR 和 RD 脚的电平为（WR 高电平，RD 低电平） 17. 在 R5 初值为 00H 的情况下，DJNZ R5,rel 指令将循环执行（256 ）次。 18.访问片外数据存储器指令 MOVX A,@DPTR 的寻址方式是（间接寻址 ）。 19.若 MCS-51 中断源都编程为同级，当它们同时申请中断时 CPU 首先响应（ 外部中断 0）。 20. MCS-51 单片机外部中断请求信号有电平方式和（边沿），在电平方式下，当采集到 INT0、INT1 的有效信号为（低电平）时，激活外部中断。 21. 8031 定时/计数器共有四种操作模式，由 TMOD 寄存器中 M1 M0 的状态决定，当 M1 M0 的状态为 01 时，定时/计数器被设定为（方式 1）方式 22. MCS-51 单片机有五个中断源。其中，定时器 T0 的入口地址为（000BH ），外部中断 1 对应的中断入口地址为（0013H ），串行口的入口地址为（ 0023H）。 23. 定时器 1 工作在计数方式时，其外加的计数脉冲信号应连接到（P3.5）引脚。 24. 关于定时器，若振荡频率为 12MHz，在方式 0 下最大定时时间为（8.192ms），在方式 1 下最大定时时间为（65.536ms ）。 25. 若单片机的振荡频率为 6MHz，设定时器工作在方式 1 需要定时 1ms，则定时器初值应为 (FE0CH ）。 26. 要用传送指令访问 MCS—51 片外 RAM，它的指令操作码助记符应是（MOVX），那程序存储访问的 指令是（MOVC A,@A+DPTR ）。 27. MCS-51 外扩 ROM、RAM 和 I ／O 口时，它的数据总线是（P0 口 ）。 28. 主频为 12MHz 的单片机它的机器周期为（1μs ）。 29. 12 根地址线可选择（4KB ）存储单元，32KB 存储单元需要（ 15）根地址线。 30. 当 8051 外扩程序存储器 32KB 时，需使用 EPROM 2764（4 ）片。 31. D/A 转换器的作用是将（数字）量转为（模拟）量。A/D 转换器的作用是将（模拟） 量转为（数字）量。
us
=
2 us
，故计数的机器周期个数为
5000 2
= 2500
故初值为 65536—2500=63036；TMOD=0x01；选择工作方式 1 定时器 0 TH0=（65536—2500）/256；TL02=(65536—2500)%256;//装初值 TMOD=OXO1;设定为定时 0 方式 1；EA=1；开总中断。 ETO=1；//开定时器 0 中断； TR0=1；//启动定时器 44．下图是 8031 扩展外部 RAM6264 的接线图，分析电路并写出 6264 的地址范围
答： p0 数据总线， p2 p0 地址总线，程序存储器由 PSEN ALE PROG 控制 WR RD 控制数据输入
输出方向。地址锁存器为了防止地址被覆盖， p0 口作为数据总线传输数据。
43 采用 6MHZ 的晶振，定时 5ms，用定时器方式 1 的中断方式，请写出定时器初始化过程。
12
答：机器周期 6
1 ······ 1
P27、P26、P25 为 111 时片选端 CS1 选通 E000H~FFFFH.
45．某单片机系统的程序存储器 ROM 配置下如图所示
要求： （1）判断 U1~U4 的存储容量；
（2）说明各个芯片的地址范围。
解：P27 P26 P25 P24 P23 P22 P21 P20 P07····P00
执行读操作时，RD 使 OE 有效，6264 中 RAM 中指定地址单元的数据经 D0~D7 从 P0 口读入。执行写操
作指令时，WR 和 WE 有效，由 P0 口提供的腰写入 RAM 的数据经 D0~D7 写入到 6264 的指定地址单元中
P27 P26 P25 P24 ·····P00
1
1
1
0 ····· 0
解：由 ALE 把 P0 端输出低 8 位地址 A0~A7 所存在 74LS373 P2 端口的 P2.0~P2.4 直接输出高 5 位地址
A8~A12 P0 端与 D0~D7 直接相连作为数据总线，片选 CS2 接高电平，P2 端口 P2.7、P2.6、P2.5 通过译码
芯片 74LS375 与 CS1 片选端相连单片机的 RD 和 WD 分别于 6264 的输出允许 OE 和写信号 WE 相连，当
32. 74LS373 芯片是（地址锁存器）芯片。74LSl38 芯片是（译码器）芯片。 33. 串行通信按方式 1 传送，每分钟传送 600 个字符（10 位/每字符），其波特率是 （80bit/s）。 34.MCS-51 单片机的引脚有哪些，具体介绍功能引脚的作用？ 解：40 引脚：Vs：接地端;Vcc：接电源端 +5V;XTAL2:接外部晶体的一个引脚且外部时钟信号由该引脚引 入;XTAL1:接外部晶体的一个引脚且外部时钟信号由该引脚引入;ALE/(上划线----)PROG 地址锁存②对 8751 单片机内 EPROM 编程时,编程脉冲向该引脚引入;RST/V 下标 DD:①复位信号输入②Vcc 掉电后，此 引脚可接备用电源；(上划线----)PSEN 程序储蓄端允许;(上标--)EA/Vpp：①--EA=0 只访问外部程序储存器 ②--EA=1 单片机先访问内部然后自动访问外部③在 8751 单片机内 EPROM 编程期间，此引脚引入 21V 编 程电源；P0.0-P0.7:P0 数据/低 8 位地址复用总线端口；P1.0-P1.7：P2 静态同意端口;P2.0-P2.7P2 高 8 位地 址总线动态端口；P3.0-P3.7：P3 双功能静态端口；--WR：写允许端口；--RD：读允许端；---INT0---INT1: 外部中断 0 和 1TXD 行接收。 35.MCS-51 单片机内 256B 的数据存储器可分为几个区？分别作什么用？ 解：分为 5 个区：①高 128B 为特殊功能寄存器②低 128B 中前 32 个单元为寄存器区，其中 4 组分组有 8 个 8 位寄存器，R0～R7 其中 R0～R7 均作为通用寄存器使用，其中 R0 和 R1 可作为间址寄存器使用；③ 20H-2FH 为位地址区共 16 个字节；④除选中的寄存组以外的存储器可作为通用 RAM 区；⑤除选中的寄存 组以外的寄存器可作为堆栈区。
