下载文档原格式
5.2 TA125.2.1概述TA12（Ti－5.5Al－4Sn－2Zr－1Mo－0.25Si－1Nd）是一种近α型的热强钛合金。
在合金中添加了稀土元素Nb，起到细化晶粒，净化晶界稳定组织及提高抗氧化性能等作用，具有一定的热稳定性和抗蠕变性能的优势以及良好的工艺塑性，压力加工成型及各种方式的机械加工性能。
应用于航空发动机550℃以下工作的压气机盘，叶片和鼓筒等零件。
5.2.2合金的组织结构合金相变点温度为1005±10℃该合金锻件的热处理工艺为：β相变点以下15～25℃1h空冷+600℃2h空冷。
合金在室温下的平衡组织为α相和少量的β相。
亦可能存在少量富钕（Nd）相，硅化物及Ti3X相。
合金在热变形并经固溶时效后，最终组织为少量的初生α相+β转，及原有的富钕（Nd）相，硅化物及Ti3X相。

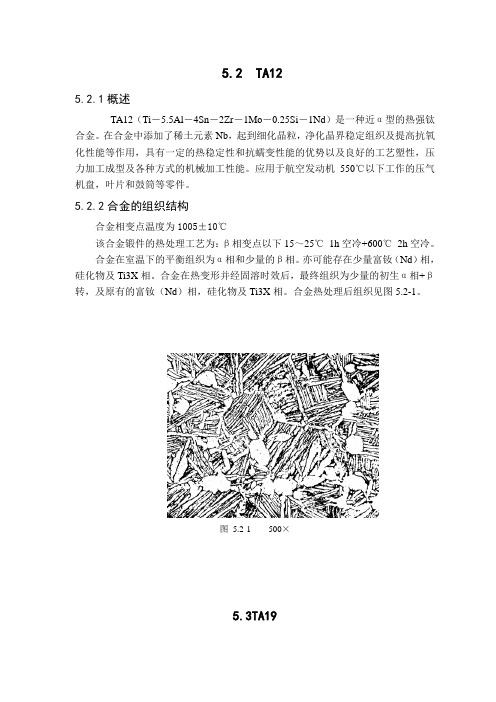

合金热处理后组织见图5.2-1。
图 5.2-1 500×5.3TA19TA19（Ti－6Al－2Sn－4Zr－2Mo）是一种近α型的两相钛合金。
在560℃左右抗蠕变性能稳定，具有良好的焊接性能，抗热盐断裂性能，但对氯化物水溶液的应力腐蚀裂纹有一定的敏感性。
主要用于制造航空发动机前机匣等环形件。
5.3.2组织合金相变温度990±10℃锻件的热处理工艺为：960±15℃1h空冷+ 590±15℃8h空冷。
合金在平衡状态的组织为α相及较少的β相。
在两相区加热变形并经固溶时效后组织为初生α相+β转，其初生α较为粗大。
合金热处理后组织见图5.3-1。
图5.3-1 500×3.5. GH706环形件GH706合金是沉淀时效硬化型Ni－Fe－Cr基高温合金。
与GH4169合金相比，不含Mo，降低了Ni、Cr、Nb含量，适当增加了Ti和Fe含量。
有类似于GH4169合金的性能，而具有最佳的加工性能，良好的合金成型性和焊接性能。
700℃以下具有较高的强度，良好的抗氧化及抗腐蚀性。
一汽车钢板弹簧金相组织分级图（×500）图1 回火屈氏体 (1级) 图 2 回火屈氏体+少量贝氏体（2级）图3 回火屈氏体+少量铁素体 (3级) 图4 回火屈氏体+少量贝氏体+少量铁素体（4级）图5 回火屈氏体+铁素体+屈氏体（5级）二马氏体组织a板条状马氏体 B针状马氏体 c片状马氏体加残余奥氏体三莱氏体四粒状贝氏体五索氏体汽车钢板弹簧金相组织及缺陷组织——黎方英1、原材料金相组织及缺陷组织分析材料:60Si2Mn 钢.处理情况:热轧状原材料.组织分析:图1 a) ,金相组织为铁素体和片层珠光体.正常原材料组织. 图1 b) ,弹簧扁钢表面的脱碳. 图1 c) ,d) ,金相组织为带状铁素体和珠光体. 严重带状组织一般热处理工艺难以消除. 图1 e) ,弹簧扁钢表面的划痕,原材料表面缺陷. 图1 f) ,弹簧扁钢表面的碎裂,原材料表面缺陷的废品.a)500× b)100×c)100× d)100×e)100× f)100×图1 原材料金相组织及缺陷组织分析2、60Si2Mn 钢板弹簧正常淬火和回火组织分析：处理情况:图2 a) ,860 ℃加热保温后油冷淬火. 图2b) ,860 ℃加热保温后油冷淬火,460 ℃回火.组织分析：图2 a) ,金相组织为中等针状淬火马氏体.淬火获得马氏体,是达到强韧化的重要基础. 图2 b) ,金相组织为中等回火屈氏体.a)500× b)500×图2 汽车钢板弹簧正常淬火组织和回火组织分析3、淬火加热温度低形成的缺陷组织如图3材料:50CrVA 钢. 侵蚀剂:4 %硝酸酒精溶液.处理情况:加热保温后油冷淬火,460 ℃回火.组织分析:图3 a) ,金相组织为回火屈氏体,未溶解的铁素体和未溶解的碳化物. 图3 b) ,金相组织为回火屈氏体,未溶解的铁素体和片状珠光体.a)500× b)500×图3 淬火加热温度低形成的缺陷组织4、淬火加热温度高形成的缺陷组织如图4.材料:图4 a) 、图4 c) ,60Si2Mn 钢;图4 b) ,50CrVA 钢.处理情况:图4 b) ,加热保温后油冷淬火;图4 a) 、图4c) ,加热保温后油冷淬火,460 ℃回火.组织分析:图4 a) ,金相组织为回火屈氏体和上贝氏体,最大晶粒度超过1 级. 图4 b) ,金相组织为淬火马氏体和残余奥氏体. 图4 c) ,金相组织为回火屈氏体,表层有一层全脱碳铁素体层,并有沿晶界向内伸展的裂纹,裂纹内充满氧化物.a)500× b)500×c)100×图4 淬火加热温度高形成的缺陷组织5、淬火冷却速度不够形成的缺陷组织如图5.材料:图5 a),60Si2Mn 钢;图5 b) ,50CrV4 钢.处理情况:图5 a),加热保温后油冷淬火,460 ℃回火;图5 b) ,加热保温后超速油冷淬火. 组织分析:图5 a),金相组织为回火屈氏体和上贝氏体. 图5 b) ,金相组织为淬火马氏体,残余奥氏体,析出铁素体,析出屈氏体和上贝氏体.a)500× b)500×图5 淬火冷却速度不够形成的缺陷组织6 .回火缺陷组织如图6.材料:60Si2Mn钢.侵蚀剂:4%硝酸酒精溶液.处理情况:860℃加热保温淬火,460℃回火.组织分析:图6 a) ,金相组织为回火屈氏体,心部少量回火马氏体,心部硬度值为49 HRC。
5.2 TA125.2.1概述TA12（Ti－5.5Al－4Sn－2Zr－1Mo－0.25Si－1Nd）是一种近α型的热强钛合金。
在合金中添加了稀土元素Nb，起到细化晶粒，净化晶界稳定组织及提高抗氧化性能等作用，具有一定的热稳定性和抗蠕变性能的优势以及良好的工艺塑性，压力加工成型及各种方式的机械加工性能。
应用于航空发动机550℃以下工作的压气机盘，叶片和鼓筒等零件。
5.2.2合金的组织结构合金相变点温度为1005±10℃该合金锻件的热处理工艺为：β相变点以下15～25℃1h空冷+600℃2h空冷。
合金在室温下的平衡组织为α相和少量的β相。
亦可能存在少量富钕（Nd）相，硅化物及Ti3X相。
合金在热变形并经固溶时效后，最终组织为少量的初生α相+β转，及原有的富钕（Nd）相，硅化物及Ti3X相。
合金热处理后组织见图5.2-1。
图 5.2-1 500×5.3TA19TA19（Ti－6Al－2Sn－4Zr－2Mo）是一种近α型的两相钛合金。
在560℃左右抗蠕变性能稳定，具有良好的焊接性能，抗热盐断裂性能，但对氯化物水溶液的应力腐蚀裂纹有一定的敏感性。
主要用于制造航空发动机前机匣等环形件。
5.3.2组织合金相变温度990±10℃锻件的热处理工艺为：960±15℃1h空冷+ 590±15℃8h空冷。
合金在平衡状态的组织为α相及较少的β相。
在两相区加热变形并经固溶时效后组织为初生α相+β转，其初生α较为粗大。
合金热处理后组织见图5.3-1。
图5.3-1 500×3.5. GH706环形件GH706合金是沉淀时效硬化型Ni－Fe－Cr基高温合金。
与GH4169合金相比，不含Mo，降低了Ni、Cr、Nb含量，适当增加了Ti和Fe含量。
有类似于GH4169合金的性能，而具有最佳的加工性能，良好的合金成型性和焊接性能。
700℃以下具有较高的强度，良好的抗氧化及抗腐蚀性。
冀教版四年级语文下册期末试卷一、积累运用（50分）1、瞧拼音写词语（10分）cíxiáng niàng mìqíshǔ（）（）红（）（）光shūméi gui líng long yà（）菜（）（）惊（）diàn cōng（）污（）郁2、比一比组词（6分）坠（）洪（）椅（）坚（）供（）骑（）淘（）肠（）挠（）掏（）杨（）饶（）3、在括号里填上合适得词语（3分）（）支撑濒临（）满怀（）（）得抉择（）得脚步（）得泉水4、给括号内填上量词。
（3分）一（）草莓一（）小屋一（）报纸一（）阳光一（）船一（）及时雨一（）神灯一（）小鸟一（）山神一（）火车一（）海蟹一（）脚丫5、选择题（8分）（1）、用“√”将下列词语中加点得字选择正确得读音（4分）拾（shèshí）级而上恐吓（xiàhè）打搅（juéjiǎo）澎湃（pài bài）家雀（qiǎo què）儿堵塞（sāi sè）湖畔（bàn pàn）装饰（shìshi）（2）、把正确答案得序号填在横线上（4分）①“世界就是与平得，人类就是自由得。
只有爱，只有互助，才能达到永久得安乐与与平。
”这句话得作者就是。
A、冯骥才B、金波C、冰心②下面得课文中，不就是冰心写得。
A、《大舞台》B、《别踩了这朵花》C、《再寄小读者》D、《肥皂泡》③下列词语中，含有喜爱、赞美之情得一组词语就是。
A、波浪无边无际B、活泼足智多谋C、叹气垂头丧气④与“乡村四月闲人少”出自同一首诗得句子就是。
A、醉里吴音相媚好B、虚心竹有低头叶C、绿遍山野白满川6、判断题（把下面正确得说法打上“√”，不正确得打上“×”）（2分）（1）、冰心得原名就是谢婉莹。
（）（2）、“谁不说自己得家乡美呢？”与“谁都说自己得家乡美。
