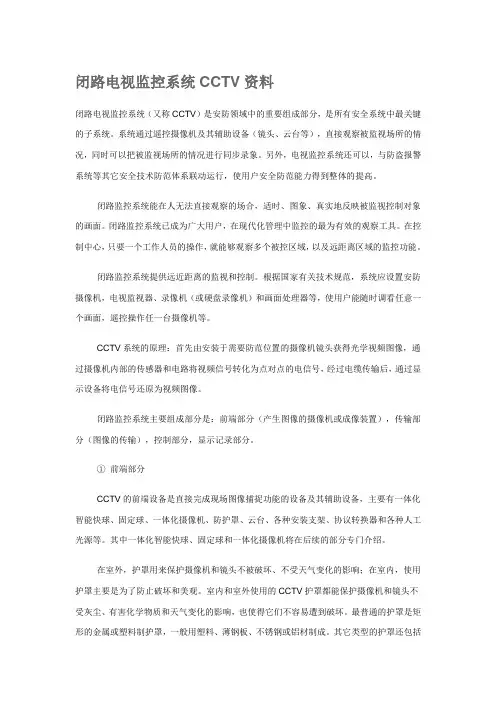

闭路电视监控系统CCTV资料闭路电视监控系统（又称CCTV）是安防领域中的重要组成部分，是所有安全系统中最关键的子系统。

系统通过遥控摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录象。

另外，电视监控系统还可以，与防盗报警系统等其它安全技术防范体系联动运行，使用户安全防范能力得到整体的提高。

闭路监控系统能在人无法直接观察的场合，适时、图象、真实地反映被监视控制对象的画面。

闭路监控系统已成为广大用户，在现代化管理中监控的最为有效的观察工具。

在控制中心，只要一个工作人员的操作，就能够观察多个被控区域，以及远距离区域的监控功能。

闭路监控系统提供远近距离的监视和控制。

根据国家有关技术规范，系统应设置安防摄像机，电视监视器、录像机（或硬盘录像机）和画面处理器等，使用户能随时调看任意一个画面，遥控操作任一台摄像机等。

CCTV系统的原理：首先由安装于需要防范位置的摄像机镜头获得光学视频图像，通过摄像机内部的传感器和电路将视频信号转化为点对点的电信号，经过电缆传输后，通过显示设备将电信号还原为视频图像。

闭路监控系统主要组成部分是：前端部分（产生图像的摄像机或成像装置），传输部分（图像的传输），控制部分，显示记录部分。

①前端部分CCTV的前端设备是直接完成现场图像捕捉功能的设备及其辅助设备，主要有一体化智能快球、固定球、一体化摄像机、防护罩、云台、各种安装支架、协议转换器和各种人工光源等。

其中一体化智能快球、固定球和一体化摄像机将在后续的部分专门介绍。

在室外，护罩用来保护摄像机和镜头不被破坏、不受天气变化的影响；在室内，使用护罩主要是为了防止破坏和美观。

室内和室外使用的CCTV护罩都能保护摄像机和镜头不受灰尘、有害化学物质和天气变化的影响，也使得它们不容易遭到破坏。

最普通的护罩是矩形的金属或塑料制护罩，一般用塑料、薄钢板、不锈钢或铝材制成。

其它类型的护罩还包括角装护罩、顶装护罩和球形护罩等。

霍尼韦尔的DCS、SIS、CCTV系统在神华包头煤制烯烃项目中的应用摘要：简单介绍了神华包头煤制烯烃项目中应用的霍尼韦尔公司的DCS、SIS、CCTV 等主要产生监控系统的系统结构，以及各系统间的集成。

并介绍了生产调度指挥中心如何实现全厂生产数据的采集、数据处理及显示。

关键词：控制系统；数据采集；实时数据库1 引言神华包头煤制烯烃项目，于2006年12月获得国家发展和改革委员会核准，总投资165亿元，是迄今为止经国家核准的唯一的煤制烯烃项目，也是世界首套煤制烯烃工业化生产示范基地。

项目建设规模：180万吨/年煤制甲醇、60万吨/年甲醇制烯烃、30万吨/年聚乙烯、30万吨/年聚丙烯、4套6万立方米/小时空分制氧、3套480吨/小时蒸发量的热电站以及辅助生产设施和公用工程等。

核心技术采用国内自主知识产权的甲醇制烯烃技术，其他主要工艺装置均采用世界先进的煤化工/石油化工技术，包括GE水煤浆气化技术、德国林德公司低温甲醇洗技术、英国DA VY公司甲醇合成技术、美国DOW 公司聚丙烯技术、美国UNIV ATION公司聚乙烯技术等。

2 主自动化控制系统采购原则为了确保系统的完整性、协调性和工程进度，本项目控制系统的采购采用了MA V （Main Automatic Venders）方式。

MA V与业主签订框架协议，在项目执行中由EPC与MA V供货商分别签署采购合同。

最终霍尼韦尔公司中标。

MA V的供货范围包括DCS、SIS、GDS、工业CCTV、DLP大屏幕显示系统以及相关的安全栅、机柜和就地控制室仪表盘等。

3 各控制子系统简介3.1 DCS系统3.1.1 DCS系统配置原则本项目采用联合控制室（UCR）和现场机柜室（FRR）结合的配置方式。

原则上生产装置的DCS控制系统的操作站设置在相应的联合控制室，控制站设置在相应的现场机柜室，所有现场仪表信号传到现场机柜室，再从现场机柜室传到联合控制室，从现场机柜室到联合控制室的信号采用双冗余光缆连接。

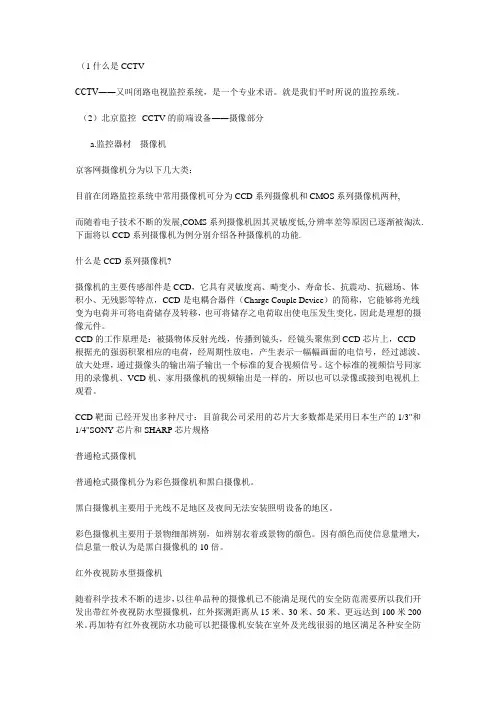

（1什么是CCTVCCTV――又叫闭路电视监控系统，是一个专业术语。

就是我们平时所说的监控系统。

（2）北京监控--CCTV的前端设备――摄像部分a.监控器材---摄像机京客网摄像机分为以下几大类：目前在闭路监控系统中常用摄像机可分为CCD系列摄像机和CMOS系列摄像机两种,而随着电子技术不断的发展,COMS系列摄像机因其灵敏度低,分辨率差等原因已逐渐被淘汰.下面将以CCD系列摄像机为例分别介绍各种摄像机的功能.什么是CCD系列摄像机?摄像机的主要传感部件是CCD，它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点，CCD是电耦合器件（Charge Couple Device）的简称，它能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化，因此是理想的摄像元件。

CCD的工作原理是：被摄物体反射光线，传播到镜头，经镜头聚焦到CCD芯片上，CCD 根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。

这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。

CCD靶面已经开发出多种尺寸：目前我公司采用的芯片大多数都是采用日本生产的1/3"和1/4"SONY芯片和SHARP芯片规格普通枪式摄像机普通枪式摄像机分为彩色摄像机和黑白摄像机。

黑白摄像机主要用于光线不足地区及夜间无法安装照明设备的地区。

彩色摄像机主要用于景物细部辨别，如辨别衣着或景物的颜色。

因有颜色而使信息量增大，信息量一般认为是黑白摄像机的10倍。

红外夜视防水型摄像机随着科学技术不断的进步，以往单品种的摄像机已不能满足现代的安全防范需要所以我们开发出带红外夜视防水型摄像机，红外探测距离从15米、30米、50米、更远达到100米200米。

再加特有红外夜视防水功能可以把摄像机安装在室外及光线很弱的地区满足各种安全防范要求。

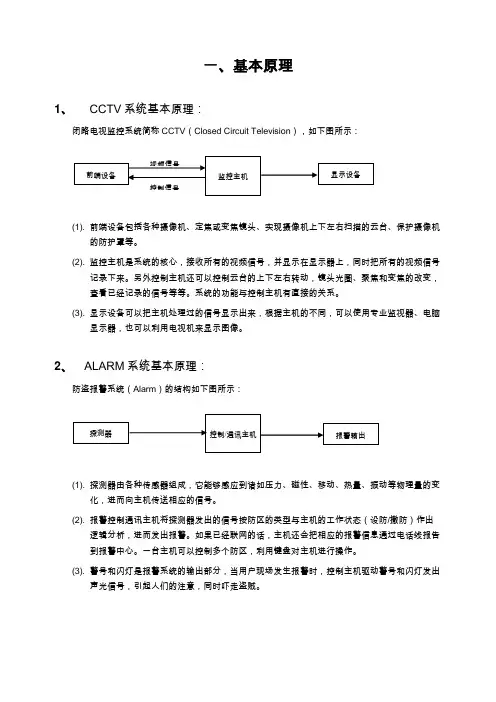

一、基本原理1、CCTV系统基本原理：闭路电视监控系统简称CCTV（Closed Circuit Television），如下图所示：(1). 前端设备包括各种摄像机、定焦或变焦镜头、实现摄像机上下左右扫描的云台、保护摄像机的防护罩等。

(2). 监控主机是系统的核心，接收所有的视频信号，并显示在显示器上，同时把所有的视频信号记录下来。

另外控制主机还可以控制云台的上下左右转动，镜头光圈、聚焦和变焦的改变，查看已经记录的信号等等。

系统的功能与控制主机有直接的关系。

(3). 显示设备可以把主机处理过的信号显示出来，根据主机的不同，可以使用专业监视器、电脑显示器，也可以利用电视机来显示图像。

2、ALARM系统基本原理：防盗报警系统（Alarm）的结构如下图所示：(1). 探测器由各种传感器组成，它能够感应到诸如压力、磁性、移动、热量、振动等物理量的变化，进而向主机传送相应的信号。

(2). 报警控制通讯主机将探测器发出的信号按防区的类型与主机的工作状态（设防/撤防）作出逻辑分析，进而发出报警。

如果已经联网的话，主机还会把相应的报警信息通过电话线报告到报警中心。

一台主机可以控制多个防区，利用键盘对主机进行操作。

(3). 警号和闪灯是报警系统的输出部分，当用户现场发生报警时，控制主机驱动警号和闪灯发出声光信号，引起人们的注意，同时吓走盗贼。

3、EAS系统基本原理：电子商品防盗系统EAS（Electronic Article Surveillance）。

它是一种高科技的电子产品，其原理就是将系统的检测器安装在商场的出口处，形成一个或者多个通道。

启动系统后，便会在检测器支座的两侧形成一个看不见的电子检测区域。

当有活性的感应标签通过检测区域时，就会被检测器检测到并引发报警。

（具体内容见《声磁电子商品防盗系统使用指南》）二、施工现场跟进1、CCTV房在整个工程施工期间人员繁杂，思想素质参差不齐，而且商场外围出入口较多，所以很难控制人员的出入。

cctv系统工程施工方案随着社会的不断发展和技术的进步，CCTV系统工程在日常生活中的应用越来越广泛。

CCTV系统工程作为一种重要的安防监控设备，不仅可以帮助人们监控生产、工作、学习等场所的安全，还可以有效防范犯罪和事故的发生，提高社会的安全水平。

本文将针对CCTV系统工程的施工方案进行详细介绍，以便于施工人员和相关管理人员更好地理解和掌握CCTV系统工程的施工流程和要点。

二、施工准备阶段1. 设计方案确认：在CCTV系统工程施工之前，首先需要根据实际情况和客户需求确定设计方案。

设计方案确认包括CCTV系统的摄像头布置、监控中心布局、监控范围等内容。

在设计方案确认之后，需要与客户沟通确认，确保设计方案符合客户的需求。

2. 施工图纸审核：设计方案确认之后，施工单位需要根据设计方案制作施工图纸，并提供给客户进行审核。

审查包括图纸的合理性、施工工艺是否符合要求等方面。

只有通过客户的审核后，才能进行后续的施工工作。

3. 材料选购：在确认设计方案和审查施工图纸之后，施工单位需要根据设计方案确定所需要的材料，并进行采购。

材料的选购需要考虑到安全、稳定、可靠等多方面因素，确保所选材料符合产品标准和技术要求。

4. 施工人员培训：在进行CCTV系统工程施工之前，需要对相关施工人员进行培训，包括施工工艺、安全操作、设备操作等内容。

只有经过专业培训的人员，才能胜任CCTV系统工程的安装和调试工作。

5. 安全防护措施：在进行CCTV系统工程施工之前，需要对施工现场进行安全防护措施的规划和布置，包括施工现场的通风、照明、防护设施等。

只有做好了施工现场的安全防护，才能保障施工人员和设备的安全。

三、施工实施阶段1. 施工现场准备：施工单位需要对施工现场进行清理、整理和标识，确保施工现场的整洁、有序、安全。

同时，需要对施工现场进行环境检测，确保施工环境符合安全要求。

2. 设备安装：CCTV系统工程施工的重点是设备的安装。

在设备安装过程中，施工人员需要根据设计方案和施工图纸，合理布置摄像头和监控设备，确保设备的稳固安装和良好运行。

闭路电视监控系统是在小区主要通道、重要公建及周界设置前端摄像机，将图像传送到智能化管理中心，中心对整个小区进行实时监控和记录，使中心管理人员充分了解小区的动态。

同时采用多媒体控制平台与周界防越报警系统及住宅室内报警系统联动。

当发生警情时，中心监视器将自动弹出警情发生区域的画面，并进行记录。

小区闭路电视监控系统的主要目的是将重要观察点(主要分布在小区主干道及小区出入口、其它重点部位等重点区域)的被检测的图像传送到设在物业管理中心的控制室，中心控制室可以对所控制的摄像点进行遥控，并可在非常事件突发时及时将叠加有时间、地点等信息内容的现场情况记录下来，以便重放时分析调查，并作为具有法律效力的重要证据，这样既提高了保安人员处警的准确性，也可为公安人员迅速破案提供有力证据。

小区周界防盗报警系统还可以与闭路电视监控系统联动，一旦报警，监控中心图像监视屏上立即出现与报警点相关的图像，并自动以高密度方式录像。

值班保安人员可以通过云台和变焦镜头监视报警区域的所有情况，以便及时发出报警信息。

电视监控系统基本结构系统组成：摄像传输控制显示（记录）系统功能：摄像部分是安装在现场的，它包括摄像机、镜头、防护罩、支架和电动云台，它的任务是对被摄体进行摄像并将其转换成电信号。

传输部分的任务是把现场摄像机发出的电信号传送到控制中心，它一般包括线缆、调制与解调设备、线路驱动设备等。

显示与记录部分把从现场传来的电信号转换成图像在监视设备上显示，如果有必要，就用录像机录下来，所以它包含的主要设备是监视器和录像机。

控制部分则负责所有设备的控制与图像信号的处理。

系统规模：小型电视监控系统一般摄像机数量＜10个。

中型电视监控系统一般摄像机数量在10～100个范围内。

监控系统可根据管理需要设置若干级管理的控制键盘及相应的监视器。

大型电视监控系统一般摄像机数量＞100个，它是将中型监控系统联网组合而成的，系统设总控制器和分控制器进行监控管理。
