总平面图绘制标准

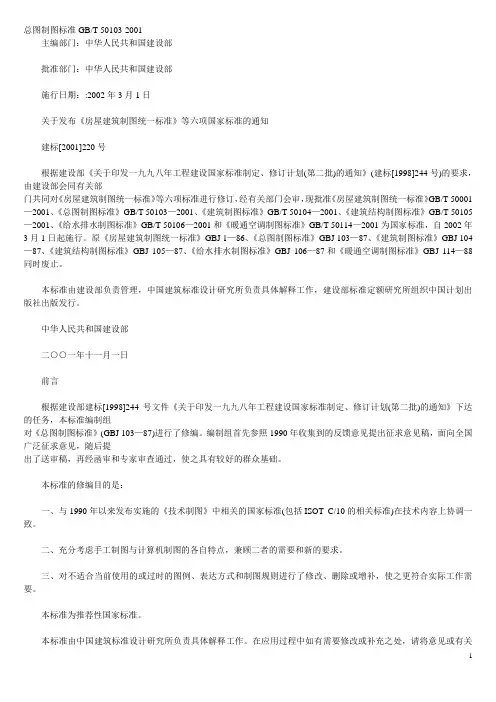

1 总图制图标准GB/T 50103-2001

主编部门：中华人民共和国建设部

批准部门：中华人民共和国建设部

施行日期：:2002年3月1日

关于发布《房屋建筑制图统一标准》等六项国家标准的通知

建标[2001]220号

根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部

门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。

本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部

二○○一年十一月一日

前言

根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组

对《总图制图标准》(GBJ 103—87)进行了修编。编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提

出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。

本标准的修编目的是：

一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。

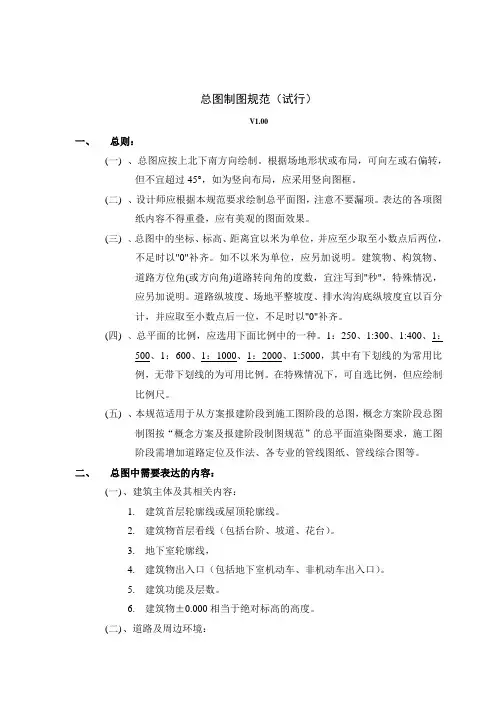

总图制图规范（试行）

V1.00

一、 总则：

(一) 、总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°，如为竖向布局，应采用竖向图框。

(二) 、设计师应根据本规范要求绘制总平面图，注意不要漏项。表达的各项图纸内容不得重叠，应有美观的图面效果。

(三) 、总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以"0"补齐。如不以米为单位，应另加说明。建筑物、构筑物、道路方位角(或方向角)道路转向角的度数，宜注写到"秒"，特殊情况，应另加说明。道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以"0"补齐。

(四) 、总平面的比例，应选用下面比例中的一种。1：250、1:300、1:400、1：500、1：600、1：1000、1：2000、1:5000，其中有下划线的为常用比例，无带下划线的为可用比例。在特殊情况下，可自选比例，但应绘制比例尺。

(五) 、本规范适用于从方案报建阶段到施工图阶段的总图，概念方案阶段总图制图按“概念方案及报建阶段制图规范”的总平面渲染图要求，施工图阶段需增加道路定位及作法、各专业的管线图纸、管线综合图等。

二、 总图中需要表达的内容：

(一) 、建筑主体及其相关内容：

1. 建筑首层轮廓线或屋顶轮廓线。

2. 建筑物首层看线（包括台阶、坡道、花台）。

3. 地下室轮廓线，

4. 建筑物出入口（包括地下室机动车、非机动车出入口）。

5. 建筑功能及层数。

6. 建筑物±0.000相当于绝对标高的高度。

(二) 、道路及周边环境： 1. 道路中心线、道路宽度、转弯半径、回车场尺寸及文字，道路及场地的竖向（该项可单独出竖向设计图）。

2、用地红线、建筑退红线等的文字及尺寸标准。

3、用地红线坐标。

4、如有用地分期，标出各期用地名称。

5、环境于CAD总图并非表达重点，只需清晰表达出绿化的边界、铺地的边界即可（计算绿地率用）。

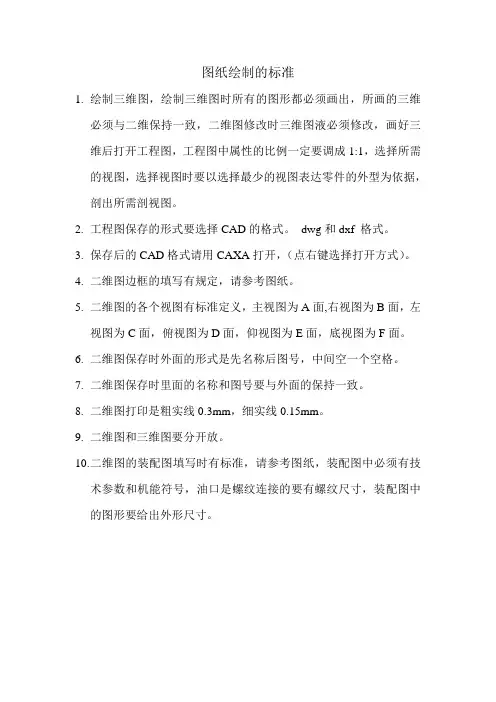

图纸绘制的标准

1. 绘制三维图，绘制三维图时所有的图形都必须画出，所画的三维必须与二维保持一致，二维图修改时三维图液必须修改，画好三维后打开工程图，工程图中属性的比例一定要调成1:1，选择所需的视图，选择视图时要以选择最少的视图表达零件的外型为依据，剖出所需剖视图。

2. 工程图保存的形式要选择CAD的格式。 dwg和dxf 格式。

3. 保存后的CAD格式请用CAXA打开，（点右键选择打开方式）。

4. 二维图边框的填写有规定，请参考图纸。

5. 二维图的各个视图有标准定义，主视图为A面,右视图为B面，左视图为C面，俯视图为D面，仰视图为E面，底视图为F面。

6. 二维图保存时外面的形式是先名称后图号，中间空一个空格。

7. 二维图保存时里面的名称和图号要与外面的保持一致。

8. 二维图打印是粗实线0.3mm，细实线0.15mm。

9. 二维图和三维图要分开放。

10. 二维图的装配图填写时有标准，请参考图纸，装配图中必须有技术参数和机能符号，油口是螺纹连接的要有螺纹尺寸，装配图中的图形要给出外形尺寸。

1 / 4

总平图制图规范

总图制图规范（试行）

V1.00

一、 总则：

(一) 、总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，

但不宜超过45°，如为竖向布局，应采用竖向图框。

(二) 、设计师应根据本规范要求绘制总平面图，注意不要漏项。表达的各项图

纸内容不得重叠，应有美观的图面效果。

(三) 、总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，

不足时以\补齐。如不以米为单位，应另加说明。建筑物、构筑物、道路方位角(或方向角)道路转向角的度数，宜注写到\秒\，特殊情况，应另加说明。道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以\补齐。

(四) 、总平面的比例，应选用下面比例中的一种。1：250、1:300、1:400、1：500、1：600、1：1000、1：2000、1:5000，其中有下划线的为常用比例，无带下划线的为可用比例。在特殊情况下，可自选比例，但应绘制比例尺。

(五) 、本规范适用于从方案报建阶段到施工图阶段的总图，概念方案阶段总图

制图按“概念方案及报建阶段制图规范”的总平面渲染图要求，施工图阶段需增加道路定位及作法、各专业的管线图纸、管线综合图等。

二、 总图中需要表达的内容：

(一) 、建筑主体及其相关内容：

1. 建筑首层轮廓线或屋顶轮廓线。

2. 建筑物首层看线（包括台阶、坡道、花台）。 3. 地下室轮廓线，

4. 建筑物出入口（包括地下室机动车、非机动车出入口）。 5. 建筑功能及层数。 2 / 4

6. 建筑物±0.000相当于绝对标高的高度。 (二) 、道路及周边环境：

1. 道路中心线、道路宽度、转弯半径、回车场尺寸及文字，道路及场地

的竖向（该项可单独出竖向设计图）。 2、用地红线、建筑退红线等的文字及尺寸标准。 3、用地红线坐标。
