光纤传感器技术在结构监测中的应用

光纤传感技术在土木工程监测中的应用

近年来，随着科技和技术的迅速发展，光纤传感技术已经被广泛应用于各个领域。在土木工程监测中，光纤传感技术的应用也开始逐渐增多，其具有高灵敏度、高精度、高稳定性等优势，成为土木工程监测中不可或缺的重要手段。

一、光纤传感技术的基本原理

光纤传感技术是一种利用光纤作为传感器的技术，在土木工程监测中应用广泛。基本原理是通过在光纤中注入光信号，并通过光学传输来检测物理量的变化，将信号转化成电信号并进行测量和处理。

光纤传感技术包括光纤布拉格光栅传感技术、拉曼光纤传感技术、微变分光光纤传感技术、光时域反射技术和光时域反射频域光纤传感技术等多种类型。其中，光时域反射光纤传感技术和布拉格光栅技术应用较为广泛。

二、光纤传感技术在土木工程监测中的应用

1、桥梁监测

光纤传感技术可以实现对桥梁的动态和静态监测，包括桥梁的振动、温度、湿度、风速等参数的测量，为桥梁结构的健康状况监测提供了准确可靠的数据支持。

2、地下管线监测

利用光纤传感技术可以对地下管线进行实时监测，如燃气管道、水管道等，在防止自然灾害、事故以及各种人为因素的干扰下保障城市基础设施的安全稳定运行。

3、地质灾害监测

在地质灾害监测方面，光纤传感技术可以实现对山体、高边坡、高填方等地质情况进行实时监测，确保隐患及时被发现和处理，避免不可挽回的损失的发生。 4、建筑结构监测

利用光纤传感技术可以对建筑结构进行实时监测，如楼房、大跨度桥梁、地铁车站等，对温度、湿度、振动等参数进行测量，确保建筑物能够长期安全稳定地运营。

三、光纤传感技术在土木工程监测中的优势

1、高灵敏度

对于很多土木工程中需要监测的参数，传统的监测方法往往无法达到足够的灵敏度。而光纤传感技术可以提高灵敏度，对于土木工程中的各种参数监测能够提供更加精确和准确的数据。

2、高精度

随着通讯技术的发展以及光纤传感技术的不断进步，光纤传感技术已经能够实现高精度的监测，并且具有误差范围低的特点。这对于保障土木工程的安全运营至关重要。

分布式光纤传感器在地铁隧道安全监测中的应用

随着城市化进程的不断推进，地铁运营成为维系城市交通秩序的重要一环。然而，地铁隧道的复杂结构和地下环境特殊性给地铁运营带来了诸多安全隐患，如何对隧道进行有效的安全监测已成为运营管理的重要问题。分布式光纤传感器技术的应用为地铁隧道安全监测提供了新的思路和解决方案。

分布式光纤传感技术是近年来发展起来的一项新的传感技术，通过在光纤中植入微弱的光场来实现实时感应周围环境信号的变化。与传统的传感技术相比，分布式光纤传感技术具有精度高、灵敏度强、响应时间快等优点，能够对地铁隧道运营过程中的温度、振动、声音等多种信号进行精确的监测和诊断，为地铁运营管理提供了丰富的数据支持。

首先，分布式光纤传感技术能够有效地监测地铁隧道内部环境的变化。隧道内部的湿度、温度、气体等因素都会对地铁运营带来影响。通过植入分布式光纤光栅，在短时间内大范围地采集隧道内部的环境信息，可以更快、更全面地了解隧道内部的环境状态，从而及时采取相应的管控措施，提高地铁的运营安全性。

其次，分布式光纤传感技术能够对隧道内部的结构和设备进行精细化监测。隧道的运营设备包括轨道、电气、控制等多个方面，分布式光纤传感技术能够通过对光纤信号的采集和分析，精确地监测轨道的变形、钢轨的温度等运营设备的状况，准确判断设备的健康状态，提高设备的运行效率和使用寿命。

此外，分布式光纤传感技术的应用还能提高地铁隧道运营维护的效率。以传统的隧道安全监测为例，需要定期地派遣工程师进入隧道进行巡检，而这种巡检方式不仅效率低下，而且存在安全隐患。而采用分布式光纤传感技术进行隧道安全监测，则无需进入到隧道中进行巡检，可以通过工作站对采集到的信号数据进行实时监测和分析，并进行数据存储和追溯。这种方式可以减少人工巡检，提高维护效率，降低运营成本。

当然，分布式光纤传感技术在地铁隧道安全监测中的应用也存在一些挑战和问题。例如，光纤的布放和位置的摆放需要进行严密规划和设计，以保证信号的采集和传输质量；此外，隧道内部会受到多种信号的干扰，对分析和诊断结果的准确性提出了更高的要求。

鋈堡　童坌　：ｓｎｅｊ　ｖｕ　Ｆｅｎｘ　

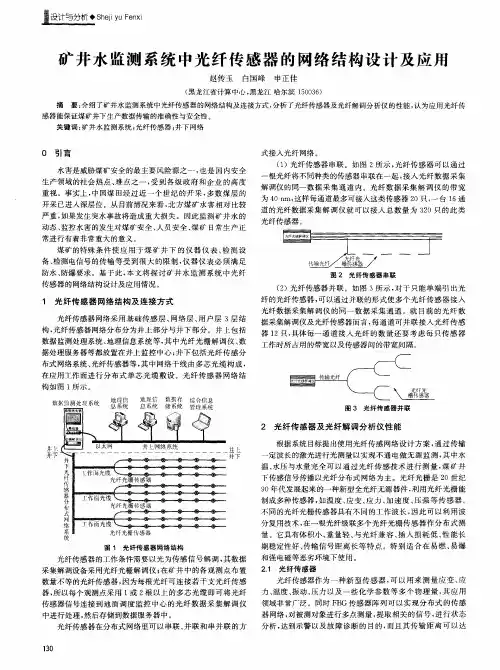

矿井水监测系统中光纤传感器的网络结构设计及应用　

赵传玉白国峰申正佳　

（黑龙江省计算中心，黑龙江哈尔滨１５００３６）　

摘要：介绍了矿井水监测系统中光纤传感器的网络结构及连接方式，分析了光纤传感器及光纤解调分析仪的性能，认为应用光纤传　感器能保证煤矿井下生产数据传输的准确性与安全性。　

关键词：矿井水监测系统；光纤传感器；井下网络　

０引言　

水害是威胁煤矿安全的最主要风险源之一，也是国内安全　

生产领域的社会热点、难点之一，受到各级政府和企业的高度　

重视。事实上，中国煤田经过近一个世纪的开采，多数煤层的　开采已进入深层位。从目前情况来看，北方煤矿水害相对比较　

严重，如果发生突水事故将造成重大损失。因此监测矿井水的　

动态、监控水害的发生对煤矿安全、人员安全、煤矿日常生产正　常进行有着非常重大的意义。　

煤矿的特殊条件使应用于煤矿井下的仪器仪表、检测设　备、检测电信号的传输等受到很大的限制，仪器仪表必须满足　

防水、防爆要求。基于此，本文将探讨矿井水监测系统中光纤　

传感器的网络结构设计及应用情况。　

１　光纤传感器网络结构及连接方式　

光纤传感器网络采用基础传感层、网络层、用户层３层结　

构，光纤传感器网络分布分为井上部分与井下部分。井上包括　数据监测处理系统、地理信息系统等，其中光纤光栅解调仪、数　

据处理服务器等都放置在井上监控中心；井下包括光纤传感分　

布式网络系统、光纤传感器等，其中网络干线由多芯光缆构成，　

在应用工作面进行分布式单芯光缆敷设。光纤传感器网络结　

构如图１所示。　

数　

Ｉ　并　挂　井下　

图１光纤传感器网络结构　光纤传感器的工作条件需要以光为传感信号解调，其数据　

采集解调设备采用光纤光栅解调仪；在矿井中的各观测点布置　

数量不等的光纤传感器，因为每根光纤可连接若干支光纤传感　

器，所以每个观测点采用１或２根以上的多芯光缆即可将光纤　

传感器信号连接到地面调度监控中心的光纤数据采集解调仪　

光纤传感技术在地下管网监测中的应用

随着城市的发展和人口的增加，地下管网在城市基础设施中扮演着重要的角色，包括供水管网、给排水管网、燃气管网、通信管网等。地下管网的安全运行对城市的正常运转和居民的生活质量至关重要。然而，地下管网通常被埋藏在地下深处，很难直接观察和监测。这就需要一种能够实时监测地下管网状态的技术。

光纤传感技术是一种应用广泛的监测技术，可以实时监测地下管网的温度、应变和震动等参数。光纤传感技术利用光纤作为传感器，通过感知光纤中的微小变化来获取管网的状态信息。

首先，光纤传感技术可以实时监测地下管网的温度。管网温度的变化可以提供管道运输中流体的状态信息，例如供水管网中水的流量和质量。光纤传感技术通过光纤中的光信号的传播速度变化来监测温度的变化。这种传感技术具有高精度和快速响应的特点，可以及时发现管网温度异常，预警管网漏水或者冻结等问题。

其次，光纤传感技术还可以监测地下管网的应变。管道在使用过程中会受到各种力的作用，如地面交通的振动、土壤的沉降、地震等。这些力的作用会引起地下管网产生应变，影响管网的稳定性和安全性。光纤传感技术通过感知光纤中的光信号的强度变化来测量应变的大小，从而实时监测管网的应变状态。一旦管网发生应变异常，可以及时采取措施进行修复，避免管道破裂和泄漏的发生。

此外，光纤传感技术还可以监测地下管网的振动。振动是地下管网运行过程中不可避免的现象，如供水管网中水流引起的振动、交通车辆引起的振动等。这些振动可以导致管网的疲劳和损坏，甚至引发管道断裂。光纤传感技术通过感知光纤中光信号的振动变化来监测管网的振动情况。通过实时监测管网的振动，可以及时检测和预警管道的偏离和磨损情况，保证管网的安全运行。

光纤传感技术在地下管网监测中的应用带来了许多优势。首先，它可以实现对地下管网的实时监测，及时发现问题并采取措施。其次，光纤传感技术具有高精度和高可靠性，可以准确地获取管网状态的信息。此外，光纤传感技术还具有容易部署和维护的特点，可以方便地应用于地下管网的监测。
