1第四章光的折射透镜一、光的折射光的折射1、光从一种介质斜射入另一种介质时，传播方向发生偏折。2、光在同种介质中传播，当介质不均匀时，光的传播方向也会发生变化。3、折射角：折射光线和法线间的夹角。光的折射定律1、在光的折射中，三线共面，法线居中，折射角随入射角的增大而增大。2、光从空气斜射入水或其他介质时，折射光线向法线方向偏折；光从水或其它介质斜射入空气中时，折射光线偏离法线。光从水斜射入玻璃中时，折射光线向法线方向偏折；光从玻璃斜射入水中时，折射光线偏离法线。3、斜射时，总是空气中的角大；垂直入射时，折射角、反射角和入射角都等于0°,光的传播方向不改变。4、当光射到两介质的分界面时，反射、折射同时发生。5、光的折射中光路可逆。
光的折射现象及其应用1、生活中与光的折射有关的例子：水中的鱼的位置看起来比实际位置浅（高）一些（鱼实际在看到位置的后下方）；由于光的折射，池水看起来比实际的浅一些；水中的人看岸上的景物的位置比实际位置高些；夏天看到天上的星斗的位置比星斗实际位置高些；透过厚玻璃看钢笔，笔杆好像错位了；斜放在水中的筷子好像向上弯折了；（要求会作光路图）
2、人们利用光的折射看见水中物体的像是虚像（折射光线反向延长线的交点）二、透镜透镜：至少有一个面是球面的一部分的透明元件（要求会辨认）1、凸透镜：中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；
2、凹透镜：中间薄、边缘厚的透镜，如：近视镜片，门上的猫眼；
2基本概念1、主光轴：过透镜两个球面球心的直线，用CC/表示；2、光心：通常位于透镜的几何中心；用“O”表示。3、焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。4、焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f”表示。如下图：
注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。三条特殊光线（要求会画）1.经过光心的光线经透镜后传播方向不改变；2.平行于主光轴的光线，经凸透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）；3.经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴。如下图：
粗略测量凸透镜焦距的方法使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。辨别凸透镜和凹透镜的方法1、用手摸透镜，中间厚、边缘薄的是凸透镜；中间薄、边缘厚的是凹透镜；2、让透镜正对太阳光，移动透镜，在纸上能的到较小、较亮光斑的为凸透镜，否则为凹透镜；
3、用透镜看字，能让字放大的是凸透镜，字缩小的是凹透镜；ff
3三、探究凸透镜的成像规律实验器材：凸透镜（f=10cm）、光屏、蜡烛、光具座（带刻度尺）注意事项：“三心共线”：蜡烛的焰心、透镜的光心、光屏的中心在同一直线上；又叫“三心等高”
相关概念：物距（u）：物体到透镜的距离；像距（v)：像到透镜的距离实验步骤：在光具座上（或水平桌面上）至左向右依次放置蜡烛、凸透镜和光屏，点燃蜡烛，并调节三者中心大致在同一高度上。使烛焰从距凸透镜较远逐次靠近透镜，每次都调节光屏与凸透镜的距离，直到光屏上出现清晰的像。⑴当蜡烛在光屏上成清晰、倒立、缩小的像时，测量并记录u、v：⑵当蜡烛在光屏上成清晰、倒立、等大的像时，测量并记录u、v：⑶当蜡烛在光屏上成清晰、倒立、放大的像时，测量并记录u、v：⑷当通过透镜能观察到烛焰正立、放大的像时，测量并记录u，这个像能成在光屏上吗？注：实像是能够在光屏上呈现的像，它是由实际光线会聚而形成的；虚像不能在光屏上呈现，但能用眼睛看，由光线的反向延长线会聚而成。

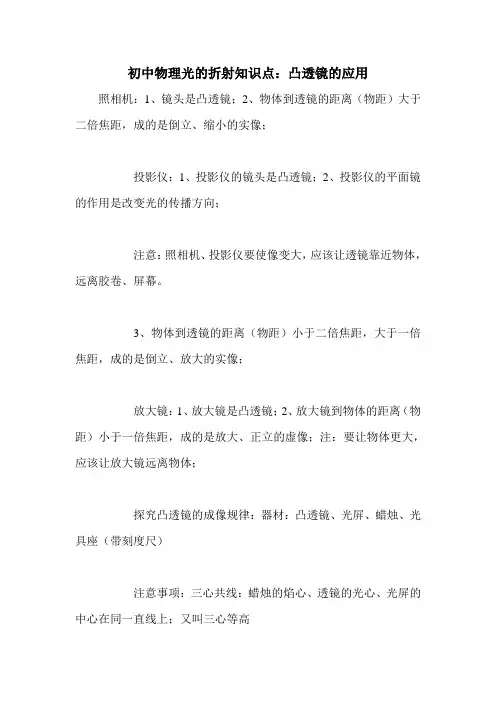

口诀：一倍焦距分虚实、二倍焦距分大小；虚像正物像同侧，实像倒物像异侧；物远实像小，焦点内放大。凹透镜始终成缩小、正立的虚像；四、照相机、投影仪与眼睛、视力的矫正1.照相机：(1)镜头是凸透镜；(2)物体到透镜的距离（物距）大于二倍焦距(3)成的是倒立、缩小的实像；物距像距像的性质观察光屏像与物在镜的放大或缩小倒立或正立实像或虚像u>2ff 42.投影仪：（1）投影仪的镜头是凸透镜；（2）投影仪的平面镜的作用是改变光的传播方向；（3）物体到透镜的距离（物距）小于二倍焦距，大于一倍焦距（4）成的是倒立、放大的实像；注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。3.放大镜：（1）放大镜是凸透镜；（2）放大镜到物体的距离（物距）小于一倍焦距；（3）成的是放大、正立的虚像.注：要让物体更大，应该让放大镜远离物体；4.眼睛：眼睛的晶状体相当于凸透镜，视网膜相当于光屏（胶卷）；从物体发出的光线经晶状体等到组成的一个综合凸透镜后，在视网膜上形成倒立、缩小的实像，分布在视网膜上的视神经细胞经过光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。 正常的眼睛调节近视眼只能看清近处的物体，看不清远处的物体。产生近视眼的原因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处某点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了。利用凹透镜能使光线发散的特点，在眼睛前面放一个凹透镜，就能使来自远处物体的光会聚在视网膜上。远视眼只能看清远处的物体，看不清近处的物体。产生远视眼的原因是晶状体太薄，折光能力太弱，或者眼球在前后方向上太短，因此来自近处一点的光还没有会聚成一点就到达视网膜了，在视网膜上形成一个模糊的光斑。利用凸透镜能使光会聚的特点，在眼睛前面放—个凸透镜，就能使来自近处物体的光会聚在视网膜上。 显微镜由目镜和物镜组成，物镜、目镜都是凸透镜，它们使物体两次放大； 望远镜由目镜和物镜组成，物镜使物体成缩小、倒立的实像，目镜相当于放大镜，成放大的像；
