透镜知识点

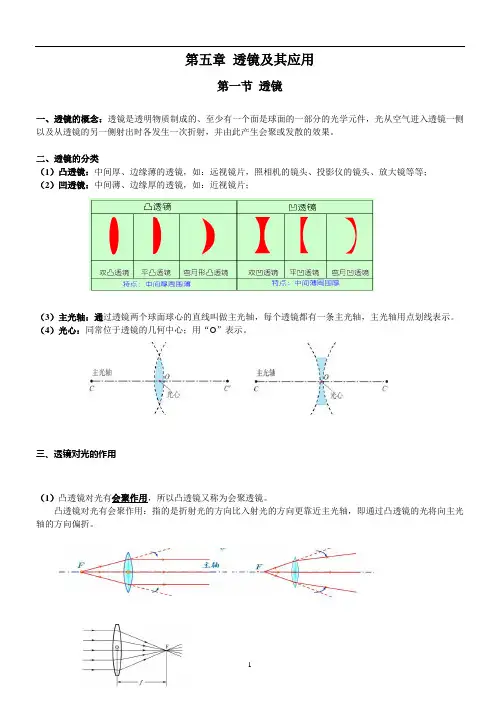

1 第五章

透镜及其应用

第一节 透镜

一、透镜的概念：透镜是透明物质制成的、至少有一个面是球面的一部分的光学元件，光从空气进入透镜一侧以及从透镜的另一侧射出时各发生一次折射，并由此产生会聚或发散的效果。

二、透镜的分类

（1）凸透镜：中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；

（2）凹透镜：中间薄、边缘厚的透镜，如：近视镜片；

（3）主光轴：通过透镜两个球面球心的直线叫做主光轴，每个透镜都有一条主光轴，主光轴用点划线表示。

（4）光心：同常位于透镜的几何中心；用“O”表示。

三、透镜对光的作用

（1）凸透镜对光有会聚作用，所以凸透镜又称为会聚透镜。

凸透镜对光有会聚作用：指的是折射光的方向比入射光的方向更靠近主光轴，即通过凸透镜的光将向主光轴的方向偏折。

2

（2）凹透镜对光有发散作用，所以凹透镜又称为发散透镜。

凹透镜对光有发散作用：指的是折射光的方向比入射光的方向更偏离主光轴，即通过凹透镜的光将向远离主光轴方向偏折。

四、焦点和焦距

（1）焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。

（2）焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f”表示。如下图：

注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。

凸透镜：凸透镜能使跟主光轴平行的入射光线 会聚 于一点,叫 实焦点 ,用“F”表示。这一点到凸透镜的光心的距离叫 焦距，用“f”表示。一个凸透镜有 2 个焦点,它们位于凸透镜的两侧。

凹透镜：凹透镜能使跟主光轴平行的入射光线 发散 ,且发散光的反向延长线相交在主光轴上的一点，这个点不是实际光的会聚点，所以叫做虚焦点，用F表示，凹透镜两侧各有一个虚焦点。

五、三条特殊光线（要求会画）：

Ⅰ凸透镜

(1) 平行于主光轴的光线，经凸透镜后经过焦点；

物理透镜知识点总结

1. 引言

1.1 什么是物理透镜

物理透镜是一种光学元件，用于使光线聚焦、散射或改变光线的传播方向。透镜通常由透明的材料制成，具有两个曲面，即凸透镜和凹透镜。物理透镜是一种重要的光学工具，在各个领域都有广泛的应用。

1.2 物理透镜的分类

根据透镜的形状和功用，物理透镜可以分为凸透镜和凹透镜。凸透镜可以使平行光线汇聚到一个焦点处，被称为正透镜；凹透镜则使平行光线分散，焦点位于光源的背面，被称为负透镜。

2. 透镜的特性和光线的传播规律

2.1 透镜的特性

透镜具有以下特性：

• 焦距（f）：透镜的焦距是指光线通过透镜后汇聚或分散成的位置与透镜的凸入或凸出程度之间的关系。焦距可以是正值（凸透镜）或负值（凹透镜）。

• 主光轴：透镜的中心线被称为主光轴，垂直于透镜的两个面。

• 光焦点：透镜焦距的一半被称为透镜的光焦点（F）。

• 球面折射：透镜上的每一点都可看作是一个球面。光线通过透镜时，会发生折射，球面的曲率决定了透镜的功能。

2.2 光线的传播规律

透镜对光线的传播有以下规律：

• 入射光线和折射光线的关系：根据斯涅尔定律，入射光线与透镜表面的法线之间的夹角（入射角）与折射光线与法线之间的夹角（折射角）之间，有一定的关系。

• 平行光线的折射：平行于主光轴的光线在通过透镜后会汇聚到F焦点（对于凸透镜）或反射从F焦点出来（对于凹透镜）。

• 焦点和实物的关系：物体离透镜越近，其成像的图像就会离透镜越近。 3. 透镜的成像原理

透镜的成像原理是描述透镜将物体成像到焦点或形成虚像的过程。

3.1 实像和虚像

透镜成像时可以形成两种类型的图像：

• 实像：当光线通过透镜后交汇到一点上，图像可以在屏幕上观察到，该图像被称为实像。

• 虚像：当光线通过透镜后并没有真正交汇到一起，图像看起来像是从透镜后面出来的，该图像被称为虚像。

3.2 成像规律和公式

透镜成像的规律和公式如下：

• 在凸透镜上，物体放置在焦点之前（即离透镜较近）时，形成放大、正立的实像。

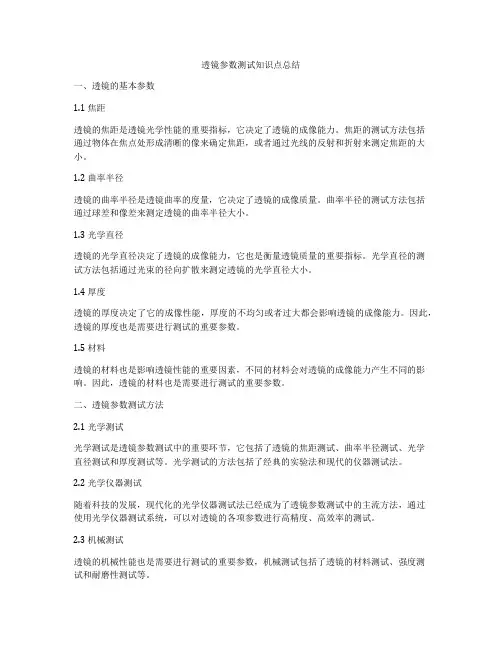

透镜参数测试知识点总结

一、透镜的基本参数

1.1 焦距

透镜的焦距是透镜光学性能的重要指标，它决定了透镜的成像能力。焦距的测试方法包括通过物体在焦点处形成清晰的像来确定焦距，或者通过光线的反射和折射来测定焦距的大小。

1.2 曲率半径

透镜的曲率半径是透镜曲率的度量，它决定了透镜的成像质量。曲率半径的测试方法包括通过球差和像差来测定透镜的曲率半径大小。

1.3 光学直径

透镜的光学直径决定了透镜的成像能力，它也是衡量透镜质量的重要指标。光学直径的测试方法包括通过光束的径向扩散来测定透镜的光学直径大小。

1.4 厚度

透镜的厚度决定了它的成像性能，厚度的不均匀或者过大都会影响透镜的成像能力。因此，透镜的厚度也是需要进行测试的重要参数。

1.5 材料

透镜的材料也是影响透镜性能的重要因素，不同的材料会对透镜的成像能力产生不同的影响。因此，透镜的材料也是需要进行测试的重要参数。

二、透镜参数测试方法

2.1 光学测试

光学测试是透镜参数测试中的重要环节，它包括了透镜的焦距测试、曲率半径测试、光学直径测试和厚度测试等。光学测试的方法包括了经典的实验法和现代的仪器测试法。

2.2 光学仪器测试

随着科技的发展，现代化的光学仪器测试法已经成为了透镜参数测试中的主流方法，通过使用光学仪器测试系统，可以对透镜的各项参数进行高精度、高效率的测试。

2.3 机械测试

透镜的机械性能也是需要进行测试的重要参数，机械测试包括了透镜的材料测试、强度测试和耐磨性测试等。 2.4 光学薄膜测试

透镜的光学薄膜也是透镜参数测试中需要重点关注的参数，光学薄膜测试包括了膜层厚度测试、膜层透过率测试和膜层反射率测试等。

三、透镜参数测试设备

3.1 光学仪器测试系统

光学仪器测试系统是用于对透镜参数进行测试的专用仪器设备，它包括了像差测试仪、球差测试仪、光学直径测试仪、焦距测试仪和薄膜测试仪等。

3.2 机械测试设备

机械测试设备是用于对透镜机械性能进行测试的专用仪器设备，它包括了材料测试仪、强度测试仪和耐磨性测试仪等。

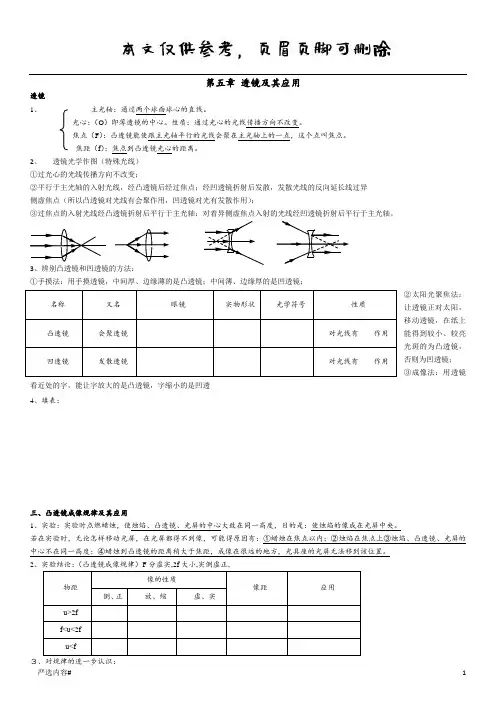

严选内容# 1 第五章 透镜及其应用

透镜

1、 主光轴：通过两个球面球心的直线。

光心：（O）即薄透镜的中心。性质：通过光心的光线传播方向不改变。

焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

焦距（f）：焦点到凸透镜光心的距离。

2、 透镜光学作图（特殊光线）

①过光心的光线传播方向不改变；

②平行于主光轴的入射光线，经凸透镜后经过焦点；经凹透镜折射后发散，发散光线的反向延长线过异

侧虚焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）；

③过焦点的入射光线经凸透镜折射后平行于主光轴；对着异侧虚焦点入射的光线经凹透镜折射后平行于主光轴。

3、辨别凸透镜和凹透镜的方法：

①手摸法：用手摸透镜，中间厚、边缘薄的是凸透镜；中间薄、边缘厚的是凹透镜；

②太阳光聚焦法：让透镜正对太阳，移动透镜，在纸上能得到较小、较亮光斑的为凸透镜，否则为凹透镜；

③成像法：用透镜看近处的字，能让字放大的是凸透镜，字缩小的是凹透

4、填表：

三、凸透镜成像规律及其应用

1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

2、实验结论：（凸透镜成像规律）F分虚实,2f大小,实倒虚正,

物距 像的性质

像距 应用

倒、正 放、缩 虚、实

u>2f

f

u

３、对规律的进一步认识： 名称 又名 眼镜 实物形状 光学符号 性质

凸透镜 会聚透镜 对光线有____作用

凹透镜 发散透镜 对光线有____作用 F F F F

严选内容# 2 ⑴u＝f是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。
