关于LED显示屏四种方案优劣对比
- 格式:doc
- 大小:124.50 KB
- 文档页数:2
LED显示屏技术方案引言:随着科技的不断发展,LED显示屏已经成为广告、宣传、产品展示等领域中最受欢迎和广泛应用的显示工具之一、本文将详细探讨LED显示屏的技术方案,包括其基本原理、优势和应用场景。
一、基本原理LED显示屏是基于LED发光原理制成的面板,可以发出各种颜色的光来显示图像、视频和文字等内容。
其基本原理是通过半导体材料与外部电流的结合来发光。
当电流通过半导体时,电子和空穴会重新组合并释放出能量,产生光。
不同的半导体材料和掺杂物可以产生不同颜色的光,从而实现多彩的显示效果。
二、优势1.高亮度:LED显示屏具有很高的亮度,可以在明亮的环境下清晰可见,适用于户外大屏幕广告和商业宣传。
2.高对比度:由于LED显示屏可以单独调控每个像素的亮度,因此可以实现较高的对比度,显示出细节丰富的图像。
3.节能环保:相比传统的液晶显示屏,LED显示屏具有更低的功耗。
LED是一种低电压设备,可以在低电压下工作,并且使用的材料不含汞等有害物质,对环境友好。
4.长寿命:LED显示屏的寿命通常可达到10万小时以上,远远超过液晶显示屏和CRT显示屏,减少了维护和更换的成本。
5.响应速度快:LED显示屏的响应时间非常短,可以实现高刷新率和高帧率,显示内容流畅不会产生残影。
三、技术方案1.点阵式LED显示屏:点阵式是最常见的LED显示屏方案,由多个LED像素点组成。
通过控制各个像素点的亮度和颜色,可以显示出不同的图像和视频。
根据像素间距的不同,可以分为室内型和室外型。
室内型的像素间距较小,适合近距离观看;室外型则像素间距较大,适合远距离观看。
2. SMD LED显示屏:SMD(Surface Mount Device)是一种贴片封装的LED,尺寸小且亮度高。
SMD LED显示屏是将多个SMD LED组合在一起,形成一个像素点。
与传统的点阵式LED显示屏相比,SMD LED显示屏像素间距更小,可以实现较高的分辨率和更清晰的显示效果。
电脑显示器比较LEDvsLCDvsOLED 电脑显示器比较:LED vs LCD vs OLED电脑是现代社会中不可或缺的工具,而电脑显示器则是电脑系统中重要的组成部分。
随着科技的进步,LED、LCD和OLED这三种不同类型的显示器逐渐崭露头角。
今天,我们将比较这三种显示器的特点和优劣势,以帮助您更好地了解选择合适的显示器。
一、LED显示器LED(发光二极管)显示器是现在最常见的一种,它采用了发光二极管作为背光源。
LED可以提供更高的亮度和更高的对比度,使显示图像更清晰锐利。
此外,LED显示器具有更广的色域,能够呈现更饱满的色彩。
这使得它在图形设计和媒体行业中得到广泛应用。
此外,LED显示器在能耗方面也表现出色。
相对于传统的液晶显示器,LED显示器使用LED作为背光源,能够实现更低的能耗,并且更加环保。
另外,LED显示器具有较长的使用寿命,节省了维修和更换背光源的成本。
然而,LED显示器也存在一些不足之处。
例如,价格较高,相对于LCD显示器和OLED显示器来说,成本更高。
此外,LED显示器在黑色表现和对比度方面相对较弱,可能会出现明暗不均的情况。
二、LCD显示器LCD(液晶显示器)是广泛应用于电脑和电视领域的一种显示技术。
它通过液晶层的电场调制来控制光的传递,从而实现图像的显示。
相对于LED显示器,LCD显示器的价格更为亲民,是较为常见的一种选择。
LCD显示器优点在于其成本效益和可靠性。
它们的制造成本相对较低,因此价格通常较为合理。
此外,LCD显示器在可靠性方面表现出色,具有较长的使用寿命。
然而,LCD显示器也存在一些缺点。
首先,LCD显示器需要背光源来提供光照,这使得其亮度和对比度相对较低。
其次,LCD显示器的色彩表现相对较差,无法呈现饱满的色彩。
三、OLED显示器OLED(有机发光二极管)显示器是最新的显示技术,具有许多优点。
OLED显示器不需要背光源,因为每个像素点都是自发光的。
这使得OLED显示器能够实现更高的亮度和对比度,并且显示更为鲜艳丰富的色彩。

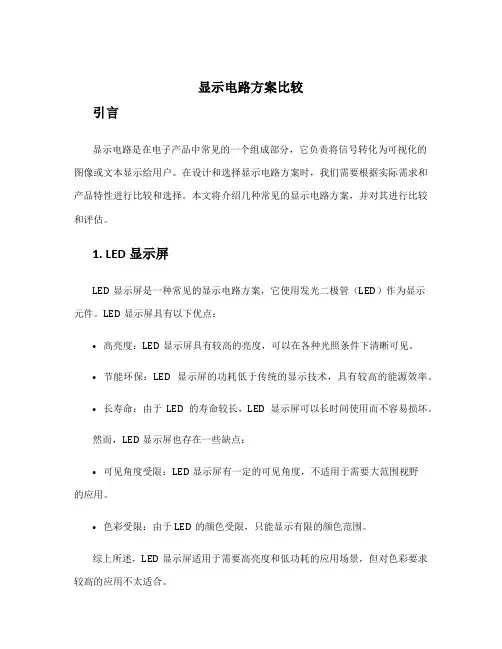

显示电路方案比较引言显示电路是在电子产品中常见的一个组成部分,它负责将信号转化为可视化的图像或文本显示给用户。
在设计和选择显示电路方案时,我们需要根据实际需求和产品特性进行比较和选择。
本文将介绍几种常见的显示电路方案,并对其进行比较和评估。
1. LED显示屏LED显示屏是一种常见的显示电路方案,它使用发光二极管(LED)作为显示元件。
LED显示屏具有以下优点:•高亮度:LED显示屏具有较高的亮度,可以在各种光照条件下清晰可见。
•节能环保:LED显示屏的功耗低于传统的显示技术,具有较高的能源效率。
•长寿命:由于LED的寿命较长,LED显示屏可以长时间使用而不容易损坏。
然而,LED显示屏也存在一些缺点:•可见角度受限:LED显示屏有一定的可见角度,不适用于需要大范围视野的应用。
•色彩受限:由于LED的颜色受限,只能显示有限的颜色范围。
综上所述,LED显示屏适用于需要高亮度和低功耗的应用场景,但对色彩要求较高的应用不太适合。
2. LCD显示屏LCD显示屏是另一种常见的显示电路方案,它使用液晶显示技术。
LCD显示屏具有以下优点:•较高的色彩表现:LCD显示屏可以实现更广泛的色彩范围,可以显示更真实和鲜艳的图像。
•较大的可见角度:LCD显示屏具有较大的可见角度,适合大范围视野的应用。
•较薄的设计:由于液晶屏幕可以是较薄的设计,适用于一些对空间有限的应用场景。
然而,LCD显示屏也存在一些缺点:•亮度相对较低:与LED显示屏相比,LCD显示屏的亮度较低。
•视角受限:虽然LCD显示屏有较大的可见角度,但在一些特定的角度下,图像可能出现变形或颜色变化。
综上所述,LCD显示屏适用于对色彩表现要求较高的应用场景,但亮度要求较高的应用不太适合。
3. OLED显示屏OLED显示屏是一种新型的显示电路方案,它采用有机发光二极管(OLED)作为显示元件。
OLED显示屏具有以下优点:•高对比度:OLED显示屏具有较高的对比度,可以显示更加清晰和锐利的图像。
LED显示屏/DLP拼接/无缝液晶三大技术优缺点比较2015年9月,LG、创维群欣等安防显示企业纷纷推出1.8毫米缝隙液晶拼接产品,引领液晶拼接技术进入真正无缝时代,成为比肩传统小间距LED显示屏,DLP拼接单元的新选择。
那么对于广大渠道商、集成商、最终用户,必然会面临一个“该选谁”的疑问。
本文的目的也就在于和大家谈谈三大技术在各个方面的优缺点。
从显示效果看,三大拼接技术的优劣对于用户而言,显示设备的最终效果是最核心的选购标准,而不同的显示技术在效果上肯定有一些优劣的差异,具体请见下面的表格:亮度方面看,三种拼接技术都不用担心不够用。
虽然亮度是DLP拼接单元的弱项,尤其是在用LED和激光等长寿固态光源的产品,亮度瓶颈还很明显,且亮度提升与成本提升成正比,但是在大多数应用场合中,DLP拼接亮度依然满足基本需求。
反倒是亮度高著称的小间距LED面临过亮问题——小间距LED的一个主打营销技术既是“低亮度”。
相比而言液晶在亮度水平上显得更为适当,适合超大显示画面应用。
对比度指标上,小间距LED是最高的,DLP拼接单元和液晶相比差距不是很大。
而从需求端看,三大技术的对比度都超过实际显示的需要和人眼的分辨极限。
这就使得对比度效果上,三种技术画面优劣更多取决于软件的优化,而非硬件上的极限值。
分辨率(ppi)指标上,虽然小间距LED一直在突破,但是依然不能和DLP拼接、液晶拼接抗衡。
目前在55英寸单元上能够实现2K普及的只有液晶,未来有希望能普及4K 的更只有液晶。
对于小间距LED而言,更高的像素密度意味着稳定性设计的难度呈几何级数增长,像素间距下降50%,背板密度提升4倍。
这是为何小间距LED已经突破1.0、0.8和0.6的瓶颈,而真正大量应用依然只有2.0、1.6、1.2这样的产品的原因所在。
此外,值得提醒的是液晶具有的像素密度优势的“实际价值也不是很明确”,因为用户很少需求那么高的像素密度。
反应速度这个指标主要针对动态画面的拖尾问题。
几种常见类型屏幕优缺点比较屏幕作为电子设备的关键部分之一,不同的类型屏幕在性能、显示效果和使用体验等方面存在着差异。
下面将介绍几种常见类型的屏幕,并对它们的优缺点进行比较。
1.液晶显示屏(LCD)液晶显示屏是目前应用最广泛的屏幕类型之一、它的优点包括:高亮度、色彩饱满、清晰度高、能耗较低、可触控等。
此外,液晶显示屏的生产成本相对较低,所以价格也相对较为亲民。
然而,液晶显示屏的对比度较低,黑色表现较差,而且角度视角较窄。
此外,在快速移动物体的显示上可能存在残影现象。
2.有机发光二极管显示屏(OLED)OLED显示屏使用有机材料发光,能够根据需要点亮每个像素,因此对比度高、黑色表现优秀、角度视角广。
OLED屏幕还具有较高的刷新率和响应速度,适合播放高动态范围内容和游戏。
然而,OLED显示屏存在着寿命短、易烧屏、亮度衰减快等问题。
此外,由于制造成本较高,OLED 显示屏的价格相对较高。
3.高级别面板(TFT-LCD)高级别面板是一种改良型的液晶显示屏。
相比于传统的液晶显示屏,高级别面板显示效果更好,具有更高的对比度、更广的颜色范围和更快的响应速度。
然而,高级别面板的价格相对较高,所以应用范围相对较窄。
4.曲面显示屏曲面显示屏的特点是屏幕的弧度较大,能够提供更广阔的视觉体验。
曲面显示屏通过将屏幕曲面与眼睛的自然弧度相匹配来提供更加逼真的图像效果,同时还可以减少镜头的形变和反射。
此外,曲面显示屏还能够提供更高的对比度和舒适的观看体验。
然而,曲面显示屏的价格较高,而且由于曲面设计的限制,可能不适合于一些应用场景。
5.投影显示屏投影显示屏通过投影机将图像投射到平面或屏幕上显示。
投影显示屏的优点包括:屏幕尺寸可自由调整、无需占用大量空间和便于携带。
投影显示屏适用于需要大屏幕显示的场景,例如会议室、教室等。
然而,投影显示屏的亮度较低,因此在光线较亮的环境下显示效果可能较差。
综上所述,各种类型的屏幕在不同的应用场景和需求下都有各自的优缺点。

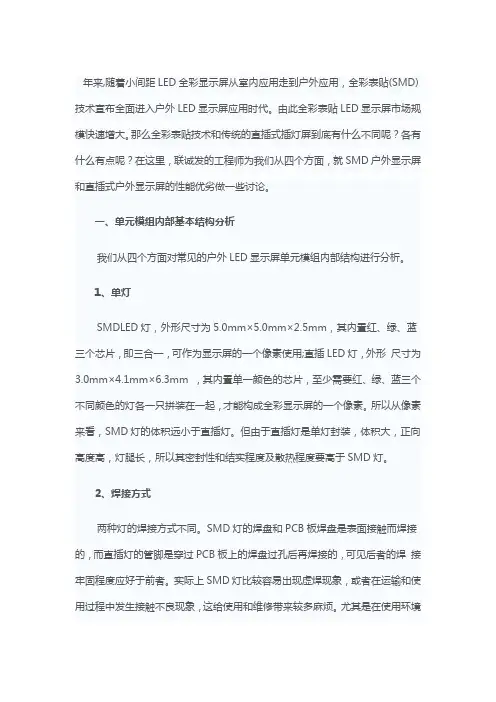

年来,随着小间距LED全彩显示屏从室内应用走到户外应用,全彩表贴(SMD)技术宣布全面进入户外LED显示屏应用时代。
由此全彩表贴LED显示屏市场规模快速增大。
那么全彩表贴技术和传统的直插式插灯屏到底有什么不同呢?各有什么有点呢?在这里,联诚发的工程师为我们从四个方面,就SMD户外显示屏和直插式户外显示屏的性能优劣做一些讨论。
一、单元模组内部基本结构分析我们从四个方面对常见的户外LED显示屏单元模组内部结构进行分析。
1、单灯SMDLED灯,外形尺寸为5.0mm×5.0mm×2.5mm,其内置红、绿、蓝三个芯片,即三合一,可作为显示屏的一个像素使用;直插LED灯,外形尺寸为3.0mm×4.1mm×6.3mm ,其内置单一颜色的芯片,至少需要红、绿、蓝三个不同颜色的灯各一只拼装在一起,才能构成全彩显示屏的一个像素。
所以从像素来看,SMD灯的体积远小于直插灯。
但由于直插灯是单灯封装,体积大,正向高度高,灯腿长,所以其密封性和结实程度及散热程度要高于SMD灯。
2、焊接方式两种灯的焊接方式不同。
SMD灯的焊盘和PCB板焊盘是表面接触而焊接的,而直插灯的管脚是穿过PCB板上的焊盘过孔后再焊接的,可见后者的焊接牢固程度应好于前者。
实际上SMD灯比较容易出现虚焊现象,或者在运输和使用过程中发生接触不良现象,这给使用和维修带来较多麻烦。
尤其是在使用环境较为恶劣的户外时,这点更为重要。
因此确保焊接质量是保证SMD户外显示屏质量的关键因素之一。
3、密封方式两种灯板的密封方式是相同的,密封的材料目前大都采用硅胶。
但是我们可以看出,两种灯板的硅胶厚度差异较大,SMDLED灯厚度大约为1~1.5mm,直插LED灯厚度大约为3.5~4.5mm,所以,后者对灯和PCB板的密封保护更好。
当然,具体优劣还与灌胶的工艺有关。
可见,对于密度要求高,使用环境较好的显示屏,可选择SMDLED显示屏。
对于密度要求低,使用环境恶劣的显示屏,选择直插LED显示屏更好些。

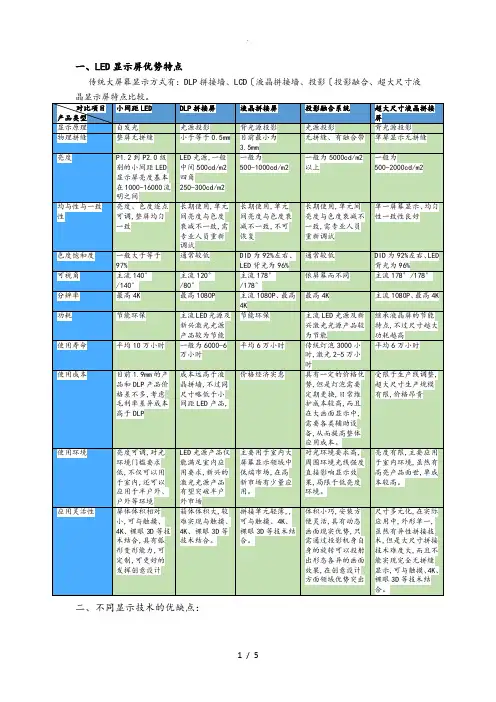

一、LED显示屏优势特点二、不同显示技术的优缺点:1.拼缝问题。
LCD和PDP都有拼缝问题,DLP稍好,投影融合在处理得当的时候能够将拼接区域处理掉;小间距LED 显示技术完全没有拼缝。
2.显示效果。
从灰度、对比度、亮度、刷新率等指标考察,DLP背投和投影及融合技术显示效果最差〔由投影的物理属性决定了最差,LCD显示效果较好,但长时间使用后,因亮度衰减而出现暗边、黑角,此外屏和屏之间会出现亮度和色彩差异,而人眼对差异的东西很敏感;LED显示技术灰度、对比度、刷新率等指标都很好,也可以通过逐点校正轻易解决光衰问题,但最大问题在于2点:①死灯:室外LED 显示屏的死灯率的标准一般是万分之一到万分之三,但小间距LED标准需要大幅提高,就拿P2.5 规格的小间距LED 显示屏为例,其每平方米共有16 万个灯珠;如果间距进一步到1 毫米水平的时候,每平方米则有100 万个灯珠,此时若按照液晶屏"不多于3个坏点"的标准要求,LED显示屏几乎无可能将死灯率降低到百万分之三。
②亮度和灰度的矛盾:室内与室外应用一个最显著的差别就是环境光线的变化。
LED显示屏在户外应用时,白天阳光照射的强度很高,所以,户外LED显示屏需要亮、亮、亮!显示屏的亮度越高,显示屏的技术规格也越高。
而对于室内,由于经常需要长时间观看显示屏,LED显示屏的亮度应该大幅降低,参考家用电视机的亮度范围是350 cd/㎡-500 cd/㎡;DLP拼接墙的亮度范围是250 cd/㎡-400 cd/㎡;液晶拼接墙的亮度范围是450 cd/㎡-700 cd/㎡。
LED 作为自发光显示技术,与被动发光不同,人眼更加敏感,因此需要更低的亮度人眼才会舒适。
LED显示需要低于300cd/平方米左右,才能够达到人眼最佳观看效果〔国际公认的标准是,超过700cd/平方米的亮度观看会对人眼健康造成伤害,此外,某一些特殊应用领域对"低亮高灰"的要求更加苛刻,比如电视台演播室有时甚至要求显示屏亮度在100cd/平方米以内,翻看目前市场上的小间距LED显示屏规格,不难发现现有显示屏亮度与实际应用亮度存在很大的差距。

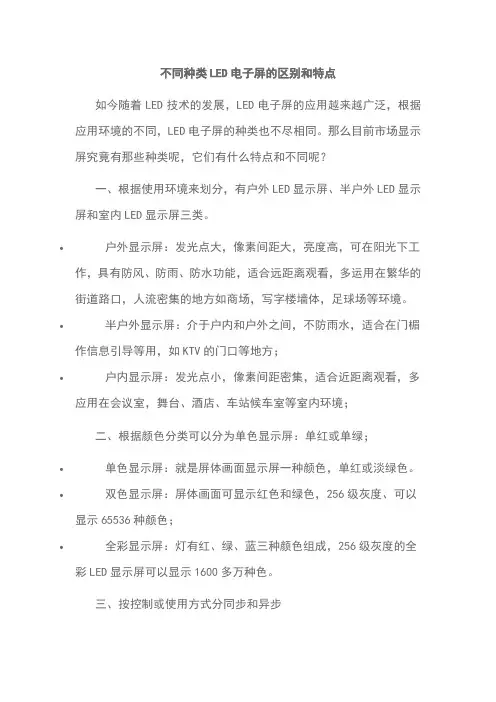

不同种类LED电子屏的区别和特点如今随着LED技术的发展,LED电子屏的应用越来越广泛,根据应用环境的不同,LED电子屏的种类也不尽相同。
那么目前市场显示屏究竟有那些种类呢,它们有什么特点和不同呢?一、根据使用环境来划分,有户外LED显示屏、半户外LED显示屏和室内LED显示屏三类。
∙户外显示屏:发光点大,像素间距大,亮度高,可在阳光下工作,具有防风、防雨、防水功能,适合远距离观看,多运用在繁华的街道路口,人流密集的地方如商场,写字楼墙体,足球场等环境。
∙半户外显示屏:介于户内和户外之间,不防雨水,适合在门楣作信息引导等用,如KTV的门口等地方;∙户内显示屏:发光点小,像素间距密集,适合近距离观看,多应用在会议室,舞台、酒店、车站候车室等室内环境;二、根据颜色分类可以分为单色显示屏:单红或单绿;∙单色显示屏:就是屏体画面显示屏一种颜色,单红或淡绿色。
∙双色显示屏:屏体画面可显示红色和绿色,256级灰度、可以显示65536种颜色;∙全彩显示屏:灯有红、绿、蓝三种颜色组成,256级灰度的全彩LED显示屏可以显示1600多万种色。
三、按控制或使用方式分同步和异步∙同步方式:指LED显示屏的工作方式基本等同于电脑的监视器,它以至少30场/秒的更新速率点点对应地实时映射电脑监视器上的图像,通常具有多灰度的颜色显示能力,可达到多媒体的宣传广告效果。
∙异步方式:LED屏具有存储及自动播放的能力,在PC机上编辑好的文字及无灰度图片通过串口或其他网络接口传入LED屏,然后由LED屏脱机自动播放,一般没有多灰度显示能力,主要用于显示文字信息,可以多屏联网。
四、按像素密度或像素点间距来划分∙室内LED显示屏的密度一般为每平米111111点,62500点,40000点,27777点,17222点,15625点,10000点。
按点间距分为PH3、PH4、PH5、PH6、PH7.62、 PH8、PH10。
∙户外LED显示屏的密度一般为每平米1600 点,2500 点,3906 点,6944点,10000 点,15625点等多种规格。

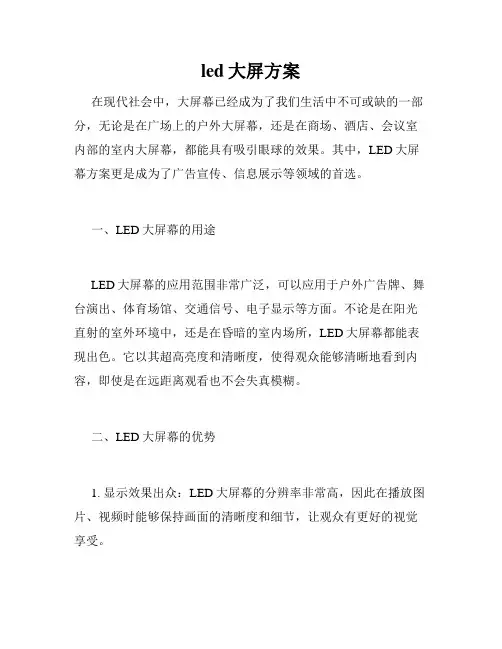

led大屏方案在现代社会中,大屏幕已经成为了我们生活中不可或缺的一部分,无论是在广场上的户外大屏幕,还是在商场、酒店、会议室内部的室内大屏幕,都能具有吸引眼球的效果。
其中,LED大屏幕方案更是成为了广告宣传、信息展示等领域的首选。
一、LED大屏幕的用途LED大屏幕的应用范围非常广泛,可以应用于户外广告牌、舞台演出、体育场馆、交通信号、电子显示等方面。
不论是在阳光直射的室外环境中,还是在昏暗的室内场所,LED大屏幕都能表现出色。
它以其超高亮度和清晰度,使得观众能够清晰地看到内容,即使是在远距离观看也不会失真模糊。
二、LED大屏幕的优势1. 显示效果出众:LED大屏幕的分辨率非常高,因此在播放图片、视频时能够保持画面的清晰度和细节,让观众有更好的视觉享受。
2. 节能环保:与传统的投影仪相比,LED大屏幕具有更低的耗电量,长时间使用也不会显著增加能源消耗。
同时,由于不需要使用灯泡等易损件,维护成本也更低。
3. 良好的适应性:LED大屏幕可以根据不同场所的需求,进行大小尺寸的定制。
无论是需要一个庞大的户外LED广告牌,还是一个小巧的室内屏幕,在设计和安装上都能满足需求。
4. 高可靠性:LED大屏幕采用模块化设计,每个模块可以独立维护和更换,即使发生故障,也不会影响整个屏幕的使用。
而且,它具有抗震、防水、防尘等特性,使得在各种恶劣环境下都能运行稳定。
三、LED大屏幕的应用案例1. 广告牌:在城市的繁华地段,随处可见的LED大屏幕广告牌不仅提升了地标建筑的美观度,同时也能够吸引消费者的注意力。
这些广告牌可以播放各种各样的广告内容,无论是商场促销还是教育机构宣传,都能够通过LED大屏幕传递给观众。
2. 舞台演出:在音乐会、演唱会等大型活动中,LED大屏幕充当着演出画面的重要角色。
通过使用多个LED大屏幕组合成巨大的显示屏幕,观众可以清楚地看到舞台上的表演者,提升了观赏的体验感受。
3. 体育场馆:LED大屏幕在体育赛场上起到了重要的作用。
关于大屏幕的材质LED、DLP、PDP有什么优缺点LED:一、体积小LED基本上是一块很小的晶片被封装在环氧树脂里面,所以它非常的小,非常的轻。
二、耗电量低LED耗电相当低,一般来说LED的工作电压是2-3.6V。
工作电流是0.02-0.03A。
这就是说:它消耗的电不超过0.1W。
三、使用寿命长在恰当的电流和电压下,LED的使用寿命可达10万小时。
四、高亮度、低热量五、环保LED是由无毒的材料作成,不像荧光灯含水银会造成污染,同时LED也可以回收再利用。
六、坚固耐用LED是被完全的封装在环氧树脂里面,它比灯泡和荧光灯管都坚固。
灯体内也没有松动的部分,这些特点使得LED可以说是不易损坏的。
七、高节能:节能能源无污染即为环保。
直流驱动,超低功耗(单管0.03-0.06瓦)电光功率转换接近100%,相同照明效果比传统光源节能80%以上。
八、寿命长:LED光源有人称它为长寿灯,意为永不熄灭的灯。
固体冷光源,环氧树脂封装,灯体内也没有松动的部分,不存在灯丝发光易烧、热沉积、光衰等缺点,使用寿命可达6万到10万小时,比传统光源寿命长10倍以上。
九、多变幻:LED光源可利用红、绿、蓝三基色原理,在计算机技术控制下使三种颜色具有256级灰度并任意混合,即可产生256×256×256=16777216种颜色,形成不同光色的组合变化多端,实现丰富多彩的动态变化效果及各种图像。
十、利环保:环保效益更佳,光谱中没有紫外线和红外线,既没有热量,也没有辐射,眩光小,而且废弃物可回收,没有污染不含汞元素,冷光源,可以安全触摸,属于典型的绿色照明光源。
十一、高新尖:与传统光源单调的发光效果相比,LED光源是低压微电子产品,成功融合了计算机技术、网络通信技术、图像处理技术、嵌入式控制技术等,所以亦是数字信息化产品,是半导体光电器件“高新尖”技术,具有在线编程,无限升级,灵活多变的特点。
DLP:技术优点:DLP显示板的优点是它们有极快的响应时间。
如今,随着科技的发展LED显示屏技术也越来越完善,LED显示屏逐步融入到我们的生活当中了,在一些户外广场、车站、码头、楼面、商场等地都有看到LED显示屏的身影,2014的今天更多款式的显示屏让我们的眼球一亮,而多样式的显示屏我们该如何去选择我们所需要的呢,今天深圳LED显示屏厂家的小编就为你介绍4种选择LED显示屏方案的优劣:
1.单灯方案:
为解决点阵屏色彩问题,借鉴户外显示屏技术的一种方案,同时将户外的像素复用技术(又叫像素共享技术,虚拟像素技术)移植到了室内显示屏。
优势:色彩一致性比点阵模块方式的好。
缺点:混色效果不佳,视角不大,水平方向左右观看有色差。
加工较复杂,抗静电要求高。
实际像素分辨率做到10000点以上较难。
2、点阵模块方案:
最早的设计方案,由室内伪彩点阵屏发展而来
优势:原材料成本最有优势,且生产加工工艺简单,质量稳定。
缺点:色彩一致性差,马赛克现象较严重,显示效果较差。
3.亚表贴方案:
实际上是单灯方案的一种改进,还在完善之中。
优势:在显示色彩一致性,视角等首要指标和标贴方案差别不大了,但成本较低,显示效果很好,分辨率理论上可以做到17200以上。
缺点:加工还是较复杂,抗静电要求高。
4.贴片方案:
采用贴片发光管为显示元件的方案。
优势:色彩一致性,视角等重要显示指标是现有方案里最好的一种,特别是三合一表贴的混色效果非常好。
缺点:加工工艺麻烦,成本太高。
