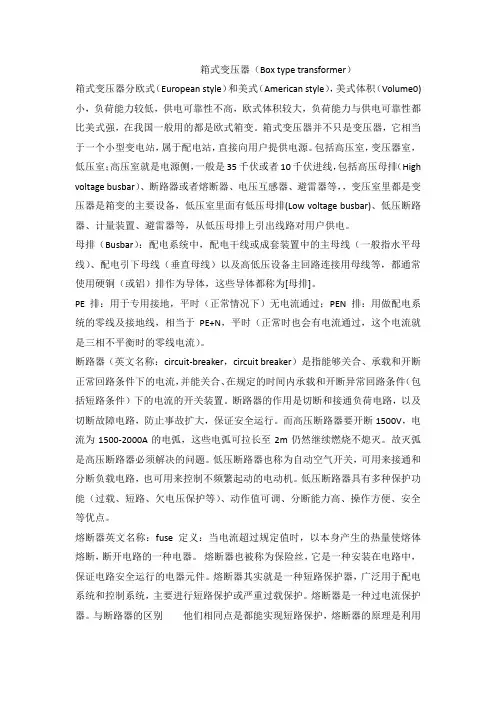

箱式变压器的基本知识

箱式变压器（Box type transformer）箱式变压器分欧式（European style）和美式（American style），美式体积（Volume0)小，负荷能力较低，供电可靠性不高，欧式体积较大，负荷能力与供电可靠性都比美式强，在我国一般用的都是欧式箱变。

箱式变压器并不只是变压器，它相当于一个小型变电站，属于配电站，直接向用户提供电源。

包括高压室，变压器室，低压室；高压室就是电源侧，一般是35千伏或者10千伏进线，包括高压母排（High voltage busbar）、断路器或者熔断器、电压互感器、避雷器等，，变压室里都是变压器是箱变的主要设备，低压室里面有低压母排(Low voltage busbar)、低压断路器、计量装置、避雷器等，从低压母排上引出线路对用户供电。

母排（Busbar）：配电系统中，配电干线或成套装置中的主母线（一般指水平母线）、配电引下母线（垂直母线）以及高低压设备主回路连接用母线等，都通常使用硬铜（或铝）排作为导体，这些导体都称为[母排]。

PE排：用于专用接地，平时（正常情况下）无电流通过；PEN排：用做配电系统的零线及接地线，相当于PE+N，平时（正常时也会有电流通过，这个电流就是三相不平衡时的零线电流）。

断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。

而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

低压断路器具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点。

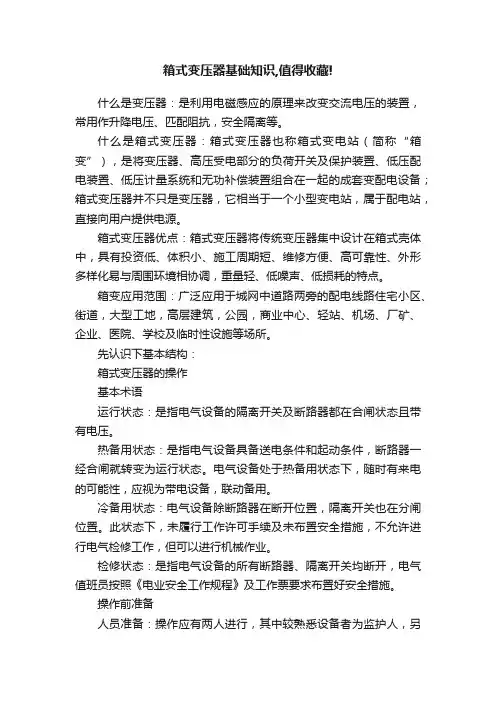

箱式变压器基础知识,值得收藏!什么是变压器：是利用电磁感应的原理来改变交流电压的装置，常用作升降电压、匹配阻抗，安全隔离等。

什么是箱式变压器：箱式变压器也称箱式变电站（简称“箱变”），是将变压器、高压受电部分的负荷开关及保护装置、低压配电装置、低压计量系统和无功补偿装置组合在一起的成套变配电设备；箱式变压器并不只是变压器，它相当于一个小型变电站，属于配电站，直接向用户提供电源。

箱式变压器优点：箱式变压器将传统变压器集中设计在箱式壳体中，具有投资低、体积小、施工周期短、维修方便、高可靠性、外形多样化易与周围环境相协调，重量轻、低噪声、低损耗的特点。

箱变应用范围：广泛应用于城网中道路两旁的配电线路住宅小区、街道，大型工地，高层建筑，公园，商业中心、轻站、机场、厂矿、企业、医院、学校及临时性设施等场所。

先认识下基本结构：箱式变压器的操作基本术语运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。

热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。

电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备，联动备用。

冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。

此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。

检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。

操作前准备人员准备：操作应有两人进行，其中较熟悉设备者为监护人，另一人操作。

工器具准备：个人劳动保护用品，安全帽、工作服、绝缘手套。

操作用工器具，操作手柄、接地线。

操作步骤（1）操作监护人接受调度命令；（2）监护人确认设备编号后根据调令和操作票向操作人传达操作指令；（3）操作人操作，监护人确认操作项次正确，设置相应的安全措施；（4）监护人向调度汇报操作完毕；来源：电力知识课堂。

箱变精华知识总结，看完都明白了！箱变箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。

低压室由低压空气开关、电流互感器、电流表、电压表等组成的。

变压器一般采用 S9 或干式的等。

箱体有两种构成方式，即“目”字形布置和“品”字形布置。

“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。

箱体采用全密封结构。

一体化箱变为最近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。

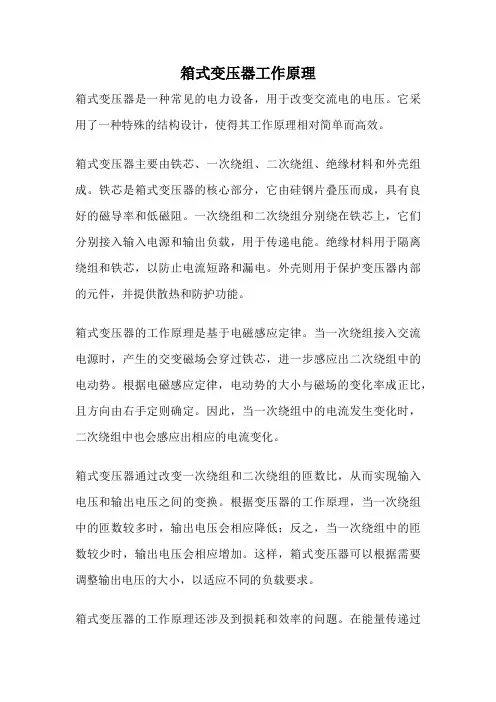

箱式变压器工作原理箱式变压器是一种常见的电力设备，用于改变交流电的电压。

它采用了一种特殊的结构设计，使得其工作原理相对简单而高效。

箱式变压器主要由铁芯、一次绕组、二次绕组、绝缘材料和外壳组成。

铁芯是箱式变压器的核心部分，它由硅钢片叠压而成，具有良好的磁导率和低磁阻。

一次绕组和二次绕组分别绕在铁芯上，它们分别接入输入电源和输出负载，用于传递电能。

绝缘材料用于隔离绕组和铁芯，以防止电流短路和漏电。

外壳则用于保护变压器内部的元件，并提供散热和防护功能。

箱式变压器的工作原理是基于电磁感应定律。

当一次绕组接入交流电源时，产生的交变磁场会穿过铁芯，进一步感应出二次绕组中的电动势。

根据电磁感应定律，电动势的大小与磁场的变化率成正比，且方向由右手定则确定。

因此，当一次绕组中的电流发生变化时，二次绕组中也会感应出相应的电流变化。

箱式变压器通过改变一次绕组和二次绕组的匝数比，从而实现输入电压和输出电压之间的变换。

根据变压器的工作原理，当一次绕组中的匝数较多时，输出电压会相应降低；反之，当一次绕组中的匝数较少时，输出电压会相应增加。

这样，箱式变压器可以根据需要调整输出电压的大小，以适应不同的负载要求。

箱式变压器的工作原理还涉及到损耗和效率的问题。

在能量传递过程中，变压器会产生一定的损耗，主要包括铁心损耗和铜损耗。

铁心损耗是由于铁芯的磁化和磁化过程中的能量损耗引起的，而铜损耗是由于绕组中的电流通过导线时产生的电阻损耗引起的。

为了提高变压器的效率，减少损耗，通常会采用优质的铁芯材料和导电性能好的铜材料，以减少能量的损失。

箱式变压器是一种常见且重要的电力设备，其工作原理基于电磁感应定律。

通过改变绕组的匝数比，箱式变压器可以实现输入电压和输出电压之间的变换。

在工作过程中，变压器会产生一定的损耗，而为了提高效率，减少损耗，需要采用优质的材料。

箱式变压器的工作原理简单而高效，广泛应用于电力系统、工业生产和家庭用电等领域。

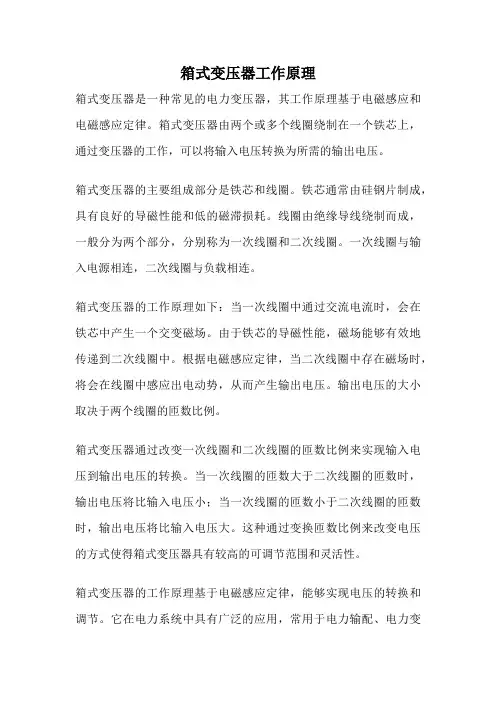

箱式变压器工作原理箱式变压器是一种常见的电力变压器，其工作原理基于电磁感应和电磁感应定律。

箱式变压器由两个或多个线圈绕制在一个铁芯上，通过变压器的工作，可以将输入电压转换为所需的输出电压。

箱式变压器的主要组成部分是铁芯和线圈。

铁芯通常由硅钢片制成，具有良好的导磁性能和低的磁滞损耗。

线圈由绝缘导线绕制而成，一般分为两个部分，分别称为一次线圈和二次线圈。

一次线圈与输入电源相连，二次线圈与负载相连。

箱式变压器的工作原理如下：当一次线圈中通过交流电流时，会在铁芯中产生一个交变磁场。

由于铁芯的导磁性能，磁场能够有效地传递到二次线圈中。

根据电磁感应定律，当二次线圈中存在磁场时，将会在线圈中感应出电动势，从而产生输出电压。

输出电压的大小取决于两个线圈的匝数比例。

箱式变压器通过改变一次线圈和二次线圈的匝数比例来实现输入电压到输出电压的转换。

当一次线圈的匝数大于二次线圈的匝数时，输出电压将比输入电压小；当一次线圈的匝数小于二次线圈的匝数时，输出电压将比输入电压大。

这种通过变换匝数比例来改变电压的方式使得箱式变压器具有较高的可调节范围和灵活性。

箱式变压器的工作原理基于电磁感应定律，能够实现电压的转换和调节。

它在电力系统中具有广泛的应用，常用于电力输配、电力变换、电力质量控制等方面。

箱式变压器的工作可靠、效率高，且体积较小、重量较轻，因此被广泛应用于各种工业和民用领域。

箱式变压器是一种基于电磁感应定律的电力变压器，通过改变线圈的匝数比例来实现电压的转换和调节。

它在电力系统中具有重要的作用，能够满足不同电压需求，并且具有可靠性高、效率高等优点。

通过了解箱式变压器的工作原理，我们可以更好地理解它在电力系统中的应用和作用。

什么是箱变？箱变知识大全箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。

低压室由低压空气开关、电流互感器、电流表、电压表等组成的。

变压器一般采用S9或干式的等。

箱体有两种构成方式，即“目”字形布置和“品”字形布置。

“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。

箱体采用全密封结构。

一体化箱变为较近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。

什么是箱式变压器?10kv箱式变压器安全距离箱式变压器就是将传统变压器及其它附件集中组合安装在箱式壳体中，使其成为体积紧凑、重量轻、安装方便的变压供电系统。

箱式变压器并不只是变压器，它相当于一个小型变电站配电站，可直接向用户提供电源。

箱式变压器并不只是变压器，它相当于一个小型变电站，属于配电站，直接向用户提供电源。

包括高压室，变压器室，低压室；高压室就是电源侧，一般是35千伏或者10千伏进线，包括高压母排（High voltage busbar）、断路器或者熔断器、电压互感器、避雷器等，变压室里都是变压器，是箱变的主要设备，低压室里面有低压母排(Low voltage busbar)、低压断路器、计量装置、避雷器等，从低压母排上引出线路对用户供电。

箱式变压器的保护是专门保护变压器的，是集开发研制的集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品，是构成智能化箱式变压器的理想电器单元。

该产品内置一个由二十多个标准保护程序构成的保护库，具有对一次设备电压电流模拟量和开关量的完整强大的采集功能（电流测量通过保护CT实现）。

其中国内10、6、3与0.4kV输电与配电系统相量也有两种相位。

在**地区，有一种10kV与110kV输电系统电压相量差60°电气角，此时可采用110/35/10kV电压比与YN，yn0，y10接法的三相三绕组电力变压器，但限用三相三铁心柱式铁心。

10KV箱式变电站内部安装了10KV电力变压器、10KV 嵌入式开关柜和380V低压柜，一般认为10KV变电系统相间以及相对地的安全距离为125mm。

10KV箱式变电站能够产生所谓辐射的也只有电力变压器的初级和次级绕组之间所产生的磁场涡流，辐射范围的大小与强度主要取决于电力变压器的容量与工作电流。

正如我们再初中物理课上学到的只是那样，电力磁场的影响半径随着电流的增大而扩大，同时随着容量的增大而增大。

一般小区住宅使用的10KV箱式变电站的磁场辐射范围的半径小于3500mm，也就是辐射半径小于3.5米，对相距6米以上的家用电器以及人体不会有明显危害与影响。
