AutoCAD2004考试题

AutoCAD2004模拟试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 如何在AutoCAD中创建一个圆？A. 使用LINE命令B. 使用CIRCLE命令C. 使用ARC命令D. 使用POLYGON命令答案：B3. 以下哪个命令用于绘制矩形？A. RECTANGLEB. CIRCULAR ARCC. POLYLINED. SOLID答案：A4. 如何在AutoCAD中移动一个对象？A. 使用MOVE命令B. 使用COPY命令C. 使用ROTATE命令D. 使用OFFSET命令答案：A5. 以下哪个命令用于复制对象？A. MOVEB. COPYC. ROTATED. OFFSET答案：B6. 在AutoCAD中，如何使用阵列命令？A. ARRAYB. MIRRORC. SCALED. STRETCH答案：A7. 以下哪个命令用于创建倒角？A. FILLETB. CHAMFERC. TRIMD. EXTEND答案：B8. 如何在AutoCAD中修剪对象？A. 使用TRIM命令B. 使用CHAMFER命令C. 使用FILLET命令D. 使用EXTEND命令答案：A9. 在AutoCAD中，如何使用拉伸命令？A. STRETCHB. SCALEC. OFFSETD. ROTATE答案：A10. 如何在AutoCAD中创建一个多段线？A. 使用POLYLINE命令B. 使用SPLINE命令C. 使用PLINE命令D. 使用LINE命令答案：C二、填空题（每空2分，共20分）1. 在AutoCAD中，______命令用于绘制圆弧。

答案：ARC2. 要创建一个圆形，可以使用______命令。

答案：CIRCLE3. 当需要在AutoCAD中创建一个多边形时，可以使用______命令。

答案：POLYGON4. 移动对象时，可以使用______命令，并通过指定基点和目标点来完成移动。

CAD2004理论考试试题和答案****一、选择题（每题2分，共20分）1. CAD软件中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. LINEC. ARCD. ELLIPSE答案：A3. 如何在CAD中快速选择多个对象？A. 按住Shift键点击对象B. 按住Ctrl键点击对象C. 按住Alt键点击对象D. 按住Tab键点击对象答案：B4. CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. ELLIPSED. CIRCLE答案：A5. 在CAD中，如何快速撤销上一步操作？A. Ctrl + ZB. Ctrl + XC. Ctrl + CD. Ctrl + V答案：A6. CAD中，哪个命令用于创建多段线？A. POLYLINEB. LINEC. ARCD. CIRCLE答案：A7. 如何在CAD中测量两点之间的距离？A. 使用DISTANCE命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用OFFSET命令答案：A8. CAD中，哪个命令用于创建椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYGON答案：A9. 在CAD中，如何快速复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A10. CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. ELLIPSED. CIRCLE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以创建一个新的绘图文件。

答案：NEW2. 如果需要在CAD中打开一个已存在的文件，应使用________命令。

答案：OPEN3. CAD中，________命令允许用户在绘图区域中平移视图。

（1）AutoCAD2004是（Autodesk）公司最新推出的新一代设计软件。

（2）AutoCAD的主界面主要有（6）部分组成。

（3）除了菜单栏中列出的菜单外，AutoCAD2004还提供栏一个上下文跟踪菜单即（快捷键）可以更加有效地提高工作效率。

（4）（工具栏）提供栏AutoCAD重要的操作按钮，它包括栏AutoCAD中所有的命令。

（5）绘图区下面就是命令窗口，由两部分组成：（命令提示）和（绘图）窗口2.选择题（1）标题栏下面是（菜单栏）它提供栏AutoCAD2004的所有下拉菜单。

（2）当光标在视窗内移动时，便出现（十字光标）和拾取框。

（3）绘图区（左下角）有一个由互相垂直的箭头组成的图形，它表示AutoCAD的坐标系（4）在AutoCAD中，用户可以使用（UCS）命令来创建用户坐标系（5）打开图形文件的命令是（open）1填空题（1）AutoCAD2004所有的命令都可以通过（命令提示栏）来输入（2）默认选项只需要按（回车键）或者（空格键）就行栏（3）（命令栏）是可以用来调用命令的，只要将光标移到要调用的命令上，并单击即可（4）（快捷工具栏）是AutoCAD调用命令最为容易和最为快捷的方法（5）（透明命令）指的是在其他命令正在执行的过程当中也可以执行的命令2选择题（1）（line）命令绘制直线（2）在命令参考中，透明命令通过在命令名前面加一个（单引号）来表示（3）使用（UNITS），命令设置绘图单位（4）（插入比例）是源块或图形使用的单位与目标图形使用单位之比1填空题（1）（构造线）与射线不用，它的两端都是可以无限延伸的。

（2）（多线）是一种特殊类型的直线，它由多条平行线组成（3）由3条以上的线段组成的封闭图形即（多边形）机械制图中经常需要绘制正多边形（4）知道了一个正多边形的（中心点）和（边数）即可以确定出此正多边形2选择题（1）（dptype）命令用于设置点格式（2）（定距等分）命令用来等分实体或沿某一物体的边长或周长将其等分（3）绘制正多边形的命令是（polygon）（4）等距等分命令是（measure）（1）用户在执行“删除”命令时难免出现操作失误，错误的删除栏一些有用的图形元素，（撤销）可以帮助用户改正这一错误。

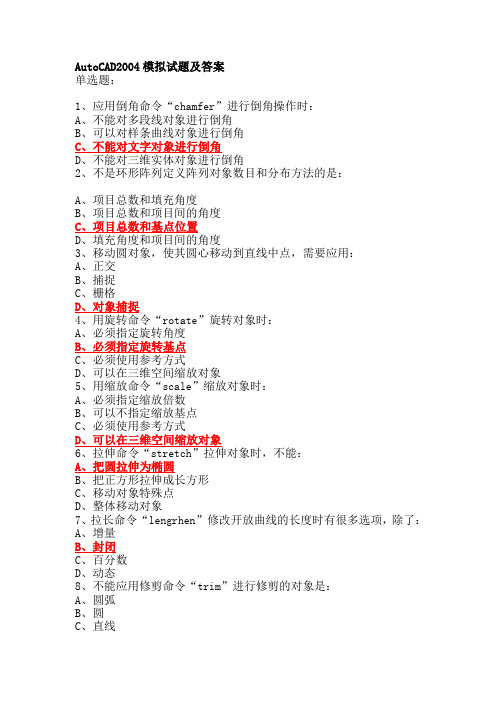

AutoCAD2004模拟试题及答案单选题：1、应用倒角命令“chamfer”进行倒角操作时：A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角2、不是环形阵列定义阵列对象数目和分布方法的是：A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度3、移动圆对象，使其圆心移动到直线中点，需要应用：A、正交B、捕捉C、栅格D、对象捕捉4、用旋转命令“rotate”旋转对象时：A、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三维空间缩放对象5、用缩放命令“scale”缩放对象时：A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象6、拉伸命令“stretch”拉伸对象时，不能：A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象7、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了：A、增量B、封闭C、百分数D、动态8、不能应用修剪命令“trim”进行修剪的对象是：A、圆弧B、圆C、直线D、文字9、AutoCAD中CAD标准文件后缀名为：A、dwgB、dxfC、dwtD、dws10、应用圆角命令“of fset”对一条多段进行圆角操作是：A、可以一次指定不同圆角半径B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C、必须分别指定每个相交处D、圆角半径可以任意指定11、多次复制“copy”对象的选项为：A、mB、dC、pD、c12、在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了：A、灰度颜色B、索引颜色C、真彩色D、配色系统13、在AutoCAD中给一个对象指定颜色的方法很多，除了：A、直接指定颜色特性B、随层“ByLayer”C、随块“ByBlock”D、随机颜色14、在AutoCAD中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：A、自动保存文件B、AutoCAD主应用程序文件C、菜单文件D、样板图形文件15、在AutoCAD中保存文件的安全选项是：A、自动锁定文件B、口令和数字签名C、用户和密码D、数字化签名16、在AutoCAD中可以给图层定义的特性不包括：A、颜色B、线宽C、打印/不打印D、透明/不透明17、在AutoCAD中默认存在的命名图层过滤器不包括：A、显示所有图层B、显示所有使用图层C、显示所有打印图层D、显示所有依赖于外部参照的图层18、为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：A、命名视图B、图层和线型C、文字样式D、标注样式19、应用延伸命令“extend”进行对象延伸时：A、必须在二维空间中延伸B、可以在三维空间中延伸C、可以延伸封闭线框D、可以延伸文字对象20、AutoCAD软件不能用来进行：A、文字处理B、服装设计C、电路设计D、零件设计21、Autodesk公司推出AuroCAD1.0版本的时间是：A、1977B、1982C、1988D、199722、以下软件不能完成计算机辅助设计的是：A、MDTB、WordC、AutoCADD、UG23、画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能：A、打印图形B、保存图形C、精确绘图和设计D、打开图形24、AutoCAD不能处理以下哪类信息：A、矢量图形B、光栅图形C、声音信息25、AutoCAD软件可以进行三维设计，但不能进行：A、线框建模B、表面建模C、实体建模D、参数化建模多选题：26、用阵列命令“array”阵列对象时有以下阵列类型：A、曲线阵列B、矩形阵列C、正多边形阵列D、环形阵列27、在AutoCAD中，可以设置“实时助手”在以下情况自动显示：A、所有命令B、新命令和增强命令C、在需要时D、仅对话框28、用偏移命令“offset”偏移对象时：A、必须指定偏移距离B、可以指定偏移通过特殊点C、可以偏移开口曲线和封闭线框D、原对象的某些特征可能在偏移后消失29、用镜像命令“mirror”镜像对象时：A、必须创建镜像线B、可以镜像文字，但镜像后文字不可读C、镜像后可选择是否删除源对象D、用系统变量“mirrtext”控制文字是否可读30、用复制命令“copy”复制对象时，可以：A、按F1键B、在命令行中输入“？”然后Enter键C、在命令行中输入“Help”然后Enter键D、对话框中单击“帮助按钮”31、用复制命令“copy”复制对象时，可以：A、原地复制对象B、同时复制多个对象C、一次把对象复制到多个位置D、复制对象到其他图层32、以下哪些对象不能被删除：A、世界坐标系C、锁定图层上的对象D、不可打印图层上的对象33、用旋转命令“rotate”旋转对象时，基点的位置：A、根据需要任意选择B、一般取在对象特殊点上C、可以取在对象中心D、不能选在对象之外34、在AutoCAD中，可以通过以下方法激活一个命令：A、在命令行输入命令名B、单击命令对应的工具栏图标C、从下拉菜单中选择命令D、右击，从快捷菜单中选择命令35、在AutoCAD中，可以通过以下方法改变一个系统变量的值：A、在命令行输入系统变量名，然后键入新的值B、右击，从快捷单中选择系统变量，然后键入新的值C、在某些对话框中改变复选框的状态D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置36、在AutoCAD中，可以设置透明度的界面元素有：A、所有的对话框B、浮动命令窗口C、帮助界面D、工具选项板37、用移动命令“move”把一个对象向X轴正方向移动8个单位，向Y轴正方向移动5个单位，应该输入：A、第一点：0，0；第二点：8，5B、第一点：任意；第二点：@8，5C、第一点：（0，0）；第二点：（8，5）D、第一点：0<180；第二点：8，538、用缩放命令“scale”缩放对象时：A、可以只在X轴方向上缩放B、可以通过参照长度和指定的新长度确定C、基点可以选择在对象之外D、可以缩放小数倍判断题：39、在AutoCAD中无法使用透视方式观察三维模型。

二计AutoCAD 2004测试题一
1、填空题（共42分，每空3分）
(1)根据图S-1的尺寸，写出点的相对坐标。

A点：B点：C点：D点：
图S-1
(2)在横线上填写必要的参数以完成图S-2中直线BC、DE、EF的绘制。

命令: _line 指定第一点: from //使用正交偏移捕捉基点: int于//捕捉交点A
<偏移>:
指定下一点或 [放弃(U)]:
指定下一点或 [放弃(U)]: @42,0
指定下一点或 [闭合(C)/放弃(U)]:
指定下一点或 [闭合(C)/放弃(U)]:
指定下一点或 [闭合(C)/放弃(U)]: c //使线框闭合
图S-2
(3)圆A的矩形阵列如图S-5所示，试在横线上填写阵列参数。

行数：列数：
行间距：列间距：
图S-5
(4)圆A的环形阵列如图S-6所示，试在横线上填写阵列参数。

阵列角度：阵列数目：
图S-6
2、绘制下面的图形：
（1）绘制下图，保存在D盘，文件名称为图1（25分）
（2）分别绘制下面3副图，保存在D盘，文件名称分别为图2、图3、图4（33分）。

一套简单的AUTOCAD 2004 模拟试题单选题：1、应用倒角命令“chamfer”进行倒角操作时：A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角2、不是环形阵列定义阵列对象数目和分布方法的是：A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度3、移动圆对象，使其圆心移动到直线中点，需要应用：A、正交B、捕捉C、栅格D、对象捕捉4、用旋转命令“rotate”旋转对象时：A、必须指定旋转角度B、必须指定旋转基点C、必须使用参考方式D、可以在三维空间缩放对象5、用缩放命令“scale”缩放对象时：A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象6、拉伸命令“stretch”拉伸对象时，不能：A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象7、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了：A、增量B、封闭C、百分数D、动态8、不能应用修剪命令“trim”进行修剪的对象是：A、圆弧B、圆C、直线D、文字9、AutoCAD中CAD标准文件后缀名为：A、dwgB、dxfC、dwtD、dws10、应用圆角命令“of fset”对一条多段进行圆角操作是：A、可以一次指定不同圆角半径B、如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C、必须分别指定每个相交处D、圆角半径可以任意指定11、多次复制“copy”对象的选项为：A、mB、dC、pD、c12、在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了：A、灰度颜色B、索引颜色C、真彩色D、配色系统13、在AutoCAD中给一个对象指定颜色的方法很多，除了：A、直接指定颜色特性B、随层“ByLayer”C、随块“ByBlock”D、随机颜色14、在AutoCAD中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：A、自动保存文件B、AutoCAD主应用程序文件C、菜单文件D、样板图形文件15、在AutoCAD中保存文件的安全选项是：A、自动锁定文件B、口令和数字签名C、用户和密码D、数字化签名16、在AutoCAD中可以给图层定义的特性不包括：A、颜色B、线宽C、打印/不打印D、透明/不透明17、在AutoCAD中默认存在的命名图层过滤器不包括：A、显示所有图层B、显示所有使用图层C、显示所有打印图层D、显示所有依赖于外部参照的图层18、为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：A、命名视图B、图层和线型C、文字样式D、标注样式19、应用延伸命令“extend”进行对象延伸时：A、必须在二维空间中延伸B、可以在三维空间中延伸C、可以延伸封闭线框D、可以延伸文字对象20、AutoCAD软件不能用来进行：A、文字处理B、服装设计C、电路设计D、零件设计21、Autodesk公司推出AuroCAD1.0版本的时间是：A、1977B、1982C、1988D、199722、以下软件不能完成计算机辅助设计的是：A、MDTB、WordC、AutoCADD、UG23、画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能：A、打印图形B、保存图形C、精确绘图和设计D、打开图形24、AutoCAD不能处理以下哪类信息：A、矢量图形B、光栅图形C、声音信息D、文字信息25、AutoCAD软件可以进行三维设计，但不能进行：A、线框建模B、表面建模C、实体建模D、参数化建模多选题：26、用阵列命令“array”阵列对象时有以下阵列类型：A、曲线阵列B、矩形阵列C、正多边形阵列D、环形阵列27、在AutoCAD中，可以设置“实时助手”在以下情况自动显示：A、所有命令B、新命令和增强命令C、在需要时D、仅对话框28、用偏移命令“offset”偏移对象时：A、必须指定偏移距离B、可以指定偏移通过特殊点C、可以偏移开口曲线和封闭线框D、原对象的某些特征可能在偏移后消失29、用镜像命令“mirror”镜像对象时：A、必须创建镜像线B、可以镜像文字，但镜像后文字不可读C、镜像后可选择是否删除源对象D、用系统变量“mirrtext”控制文字是否可读30、用复制命令“copy”复制对象时，可以：A、按F1键B、在命令行中输入“？”然后Enter键C、在命令行中输入“Help”然后Enter键D、对话框中单击“帮助按钮”31、用复制命令“copy”复制对象时，可以：A、原地复制对象B、同时复制多个对象C、一次把对象复制到多个位置D、复制对象到其他图层32、以下哪些对象不能被删除：A、世界坐标系B、文字对象C、锁定图层上的对象D、不可打印图层上的对象33、用旋转命令“rotate”旋转对象时，基点的位置：A、根据需要任意选择B、一般取在对象特殊点上C、可以取在对象中心D、不能选在对象之外34、在AutoCAD中，可以通过以下方法激活一个命令：A、在命令行输入命令名B、单击命令对应的工具栏图标C、从下拉菜单中选择命令D、右击，从快捷菜单中选择命令35、在AutoCAD中，可以通过以下方法改变一个系统变量的值：A、在命令行输入系统变量名，然后键入新的值B、右击，从快捷单中选择系统变量，然后键入新的值C、在某些对话框中改变复选框的状态D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置36、在AutoCAD中，可以设置透明度的界面元素有：A、所有的对话框B、浮动命令窗口C、帮助界面D、工具选项板37、用移动命令“move”把一个对象向X轴正方向移动8个单位，向Y轴正方向移动5个单位，应该输入：A、第一点：0，0；第二点：8，5B、第一点：任意；第二点：@8，5C、第一点：（0，0）；第二点：（8，5）D、第一点：0<180；第二点：8，538、用缩放命令“scale”缩放对象时：A、可以只在X轴方向上缩放B、可以通过参照长度和指定的新长度确定C、基点可以选择在对象之外D、可以缩放小数倍判断题：39、在AutoCAD中无法使用透视方式观察三维模型。

1
《计算机绘图AutoCAD2004》期末考核试卷 命题人： 考试时间：90分钟 分值：100分
一、建立新文件，完成以下操作。

（50）分 1、绘制图形：建立新文件。

10分
2、要求：建立图层、完成实物图形，并进行布尔运算。

30分
层 名 颜色 线 型 线宽 实体层 白色 Continues 默认
辅助层 黄色 Continues 默认
3、将完成的图形以“自己姓名+立体一”为文件名存入考生自己的文件 子目录。

10分
二、按图形尺寸绘制精确图形，绘图方法和图形编辑方法不限，未明确 线宽， 线宽为 0。

建立新文件，完成以下操作。

1、绘制图形：建立新文件。

10分
2、要求：建立图层、完成实物图形，并进行布尔运算。

30分
层 名 颜色 线 型 线宽 实体层 白色 Continues 默认
辅助层 黄色 Continues 默认
3、将完成的图形以“自己姓名+立体二”为文件名存入考生自己的文件
子目录。

10分
班级__________ 姓名______________ 考试号_________________专业________________
…………………………密……………………………封…………………………线……………………。

计算机辅助设计-AutoCAD 2004 样题1单选题1:Autodesk公司推出AutoCAD 1.0版本的时间是：( 1 分)A:1977B:1982C:1988D:1997答案:B2:AutoCAD 2004在网络方面有很多改进，以下哪个不是：( 1 分)A:许可证借用B:许可证超时C:网络会议D:网络展开答案:C3:如下图所示，腰果形区域的周长是：( 1分)A:46.345B:47.629C:48.371D:49.361答案:C4:有关属性论述正确的是：( 1 分)A:块中必须定义属性B:一个块只能定义一个属性C:多个块可以公用一个属性D:一个块可以定义多个属性答案:D5:三维镜像命令“mirror3d”和二维镜像命令“mirror”最主要的不同在于：( 1 分)A:三维镜像对象必须是三维模型B:二维镜像只能镜像二维对象C:三维镜像中的镜面为平面D:三维镜像不能镜像文字对象答案:C6:通过编辑修改，下列哪种类型对象无法转换为多段线对象：( 1 分)A:直线B:圆弧C:多线D:样条曲线答案:D7:单击并拖动三维动态观察器视图启动连续运动，连续观察中三维模型的旋转速度取决于：( 1 分)A:鼠标拖动距离B:鼠标拖动速度C:单击的位置D:设定旋转速度数值答案:B8:下列哪个项目不能用块属性管理器进行修改：( 1 分)A:属性的可见性B:属性文字如何显示C:属性所在的图层和属性行的颜色、宽度及类型D:属性的个数答案:D9:如下图所示，正三角形内填充区域的面积是：( 1分)A:64.502B:64.505C:63.950D:64.202答案:A10:窗口和窗交选择是两种常用选择方式，以下论述正确的是：( 1 分)A:为了激活窗口选择，在命令行提示“选择对象”时，输入cB:为了激活窗交选择，在命令行提示“选择对象”时，输入wC:从左到右指定角点创建窗交选择。

D:从右到左指定角点创建窗交选择。

答案:D11:CAGD的含义是：( 2 分)A:一种软件名称B:一种计算机牌号C:计算机辅助几何设计D:计算机辅助教学答案:C12:在审阅草图时不需要精确的比例：( 2 分)A:随意指定打印比例B:用1：1打印C:使用“按图纸空间缩放”选项打印D:系统自定义打印比例答案:C13:如下图所示，与圆和角两边相外切的圆的半径是：( 2 分)A:3.704B:3.642C:3.631D:3.512答案:C14:出于节约纸张、文件安全性和便于传递等因素的考虑，应广泛使用的打印类型是：( 2 分) A:电子打印B:网络打印C:后台打印D:打印到文件答案:A15:应用分解命令“explode”分解一个面域，可能生成以下类型对象，除了：( 2 分)A:直线B:圆弧C:样条曲线D:多段线答案:D16:AutoCAD软件不能用来进行：( 2 分)A:文字处理B:服装设计C:电路设计D:零件设计答案:A17:样条曲线命令“spline”创建的样条曲线对象通常用于以下领域，除了：( 2 分) A:汽车外形设计B:流线型船身设计C:渐开线齿轮齿形设计D:地理信息系统 (GIS)答案:C18:如下图所示，填充区域的面积是：( 2 分)A:281.908B:280.988C:286.868D:280.128答案:A19:AutoLISP基于简单易学而又功能强大的LISP编程语言，它是一种：( 2 分)A:自然语言B:需要编译的计算机语言C:表处理语言D:面向对象的编程语言答案:C20:Visual LISP提供了一个开发环境，以下关于Visual LISP论述不正确的是：( 2 分) A:允许AutoLISP通过对象反应器对事件进行响应B:可以把lisp源程序编译成执行程序C:可以在命令提示下输入代码后可立即看到结果D:Visual LISP是一个单独的开发环境答案:D21:为维护图形文件的一致性，可以创建标准文件以定义常用属性，除了：( 2 分) A:命名视图B:图层和线型C:文字样式D:标注样式答案:A22:不能应用修剪命令“trim”进行修剪的对象是：( 2 分)A:圆弧B:圆C:直线D:文字答案:D23:圆命令“circle”的系统默命令别名是：( 2 分)A:cirB:cC:yuanD:ci答案:C24:CAD软件对计算机的硬件要求很高，特别是：( 2 分)A:CPUB:内存C:显卡和显示器D:硬盘答案:C25:在AutoCAD中默认存在的命名图层过滤器不包括：( 2 分)A:显示所有图层B:显示所有使用图层C:显示所有打印图层D:显示所有依赖于外部参照的图层答案:C26:在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板，除了：( 2 分) A:灰度颜色B:索引颜色C:真彩色答案:A27:如下图所示，缩放对象到A和B点间距为4.5678时，A和C点间距是：( 2 分)A:2.8230B:2.8231C:2.8232D:2.8233答案:B28:数字化仪是绝对定点设备，每个点均与图形中的指定位置具有一对一的对应关系，关于数字化仪论述不正确地是( 2 分)A:使用前需要校准B:要配置驱动程序C:需要测试和初始化D:可打印光栅图形答案:D29:如下图所示，AB线段的长度是：( 2 分)A:18.698B:18.877D:19.129答案:C30:定义属性时选中哪种模式会使属性不能显示和打印，但其属性信息存储在图形文件中，并且可以写入提取文件供数据库程序使用：( 2 分)A:不可见B:固定C:验证D:预置答案:A多选题31:在AutoCAD中应用面域/质量特性命令“massprop”针对实体进行体积查询可得到的信息包括：( 1 分)A:质量B:形心C:惯性距D:惯性积答案:ABCD32:可以查看Web图形格式(dwf)文件的软件包括：( 1 分)A:AutoCADB:Microsoft Internet ExplorerC:Autodesk Express ViewerD:Volo View答案:BCD33:AutoCAD连接功能支持的外部应用程序包括：( 1 分)A:AccessB:ExcelC:OracleD:SQL Server答案:ABCD34:Autodesk公司开发的CAD软件有：( 1 分)A:SolidedgeC:MDTD:AutoCAD答案:BCD35:“鸟瞰视图”功能可以实现：( 1 分)A:查询数据B:命名视图C:视图缩放D:视图平移答案:CD36:使用“revolve”命令创建旋转实体时，定义旋转轴的方法包括：( 2 分) A:X轴或Y轴B:直线C:多段线D:两个指定的点。

1．在autoCAD2004中，使用系统变量MIRRTEXT可以控制文字对象镜象时的方向，当该系统变量为（ A ）时，文字对象不作镜像处理。

A．0；B。

1 C。

2 D。

32．阵列包括（ D ）阵列和（）阵列。

A．线性，矩形B。

矩形，圆形C。

方形，环形D。

矩形，环形3．使用（ B ）命令可以创建形状与选定对象形状平行的新对象。

A．Lengthen B.Offset C.Streth D.Move4.使用（ A ）命令可以删除对象上两个指定点之间的部分。

A. BreakB.OffsetC.ExtendD.Fillet5.可以进行偏移操作的对象有（ D ）。

A．圆弧 B.二维多线段 C.样条曲线D以上答案全正确6.选择【视图】＞【上一个】菜单命令，最多可恢复此前的（ C ）个视图缩放状态。

A．5 B。

10 C。

8 D。

157．视口包括（ A ）和（）视口。

A．平铺，浮动 B。

平铺，移动 C。

水平，浮动 D。

水平，移动8．使用（ A ）命令可以放大或缩小图形对象的显示尺寸，但不会改变图形中对象的真实尺寸。

A．Zoom B.Move C.Dsviewer D.Pan9.使用（ A ）命令可以在窗口内平移图视。

A．Pan B.Offset C.Extend D.V iew10．在【选择颜色】对话框上，包括【索引颜色】选项卡、【真彩色】选项卡和（C ）选项卡。

A.色调B。

色植C。

配色系统D。

自定义11．在autoCAD2004中，可以使用（B ）索引颜色。

A.256B.255C.1024D.76812.使用（ B ）系统变量可以设置线宽的默认值。

A．LWDEFAULT B。

LWUNITS C。

PSLTSCALE D。

CELTSCALE13．在AutoCAD2004中，默认情况下，长度单位的精度为保留小数点后（B ）位。

A．3 B。

4 C。

5 D。

614．在AutoCAD2004中绘图时，图形默认的单位为（ C ）数值单位。

计算机辅助设计-AutoCAD2004样题2计算机辅助设计-AutoCAD 2004 样题2单选题1:以下哪个操作不能提⾼光栅图显⽰速度：( 1 分)A:将图像的显⽰质量从默认⾼质量更改为草稿质量B:将当前绘图任务中不需要的图像隐藏起来C:使⽤平铺图像D:调整显⽰器的分辨率答案:D2:实体编辑命令“solidedit”可以编辑三维实体对象及其元素，除了实体的：( 1 分) A:⾯B:边C:体D:点答案:D3:在模型空间创建的对象：( 1 分)A:⼀定能显⽰在布局上B:可以通过视⼝显⽰在布局上C:只能⽤1：1⽐例显⽰D:只能在布局上显⽰⼀次答案:B4:下列哪个项⽬不能⽤块属性管理器进⾏修改：( 1 分)A:属性的可见性B:属性⽂字如何显⽰C:属性所在的图层和属性⾏的颜⾊、宽度及类型D:属性的个数答案:D5:直线命令“line”的系统默认命令别名是：( 1 分)A:linB:zhC:lD:li答案:C6:⼀条直线通过两点（0，0，0）和（1，1，0），另外⼀条直线通过两点（1，1，1）和（1，0，0），两条直线间的最短距离是：( 1 分)A:0.6124C:0.6014D:0.5624答案:B7:计算机硬件故障、电压不稳、⽤户操作不当或软件问题都会导致错误，使⽤户⽆法打开或者编辑图形⽂件，此时可以应⽤：( 1 分)A:修复命令“recover”B:清理命令“purge”C:更新块图标命令“blockicon”D:图形属性命令“dwgprops”答案:A8:设计好的图形⽂件在其他机器⽆法正常显⽰⽂字是因为：( 1 分)A:计算机硬件不兼容B:计算机软件不⼀致C:没有所需字体⽂件D:图形⽂件中⽂字对象错误答案:C9:在⼀个图形⽂件中模型空间的个数：( 1 分)A:只能1个B:可以2个C:可以3个D:不超过布局数量答案:A10:AutoLISP基于简单易学⽽⼜功能强⼤的LISP编程语⾔，它是⼀种：( 1 分)A:⾃然语⾔B:需要编译的计算机语⾔C:表处理语⾔D:⾯向对象的编程语⾔答案:C11:如下图所⽰，当光标显⽰成如图所⽰的形状时，表⽰⽤户可以应⽤下⾯哪个功能：：( 2 分)A:电⼦传递B:i-dropC:电⼦打印D:设计发布12:在AutoCAD中给⼀个对象指定索引颜⾊⼀共有多少个：( 2 分)A:9B:16C:255D:512答案:C13:如下图所⽰，为激活超链接指向的⽹页或者⽂件，需要进⾏如下操作：：( 2 分)A:双击对象B:单击对象C:右击对象D:选中对象然后右击，从快捷菜单中选择打开超链接答案:D14:电⼦传递创建传递集时除了⾃动包括与当前⽂件相关的⽀持⽂件，还可以添加⽤户希望的其他⽂件，此时需要单击以下哪个按钮：( 2 分)A:添加⽂件B:包括字体C:包括外部参照D:包括图像答案:A15:块名称及块定义保存位置是：( 2 分)A:当前图形⽂件中B:块定义⽂件中C:外部参照⽂件中D:样板⽂件中答案:A16:拉长命令“lengthen”修改开放曲线的长度时有很多选项，除了：( 2 分) A:增量B:封闭C:百分数D:动态答案:B17:如下图所⽰，多边形的其⾯积是：( 2 分)A:33.0697B:33.0698C:33.0699D:33.0696答案:C18:批处理打印实⽤程序建⽴要打印的AutoCAD图形的列表，可将其保存在批处理打印列表⽂件中，其扩展名是：( 2 分) A:bp3B:pc3C:dxbD:pcp答案:A19:如果对象在以下图层上，则编辑修改命令对其⽆效：( 2 分)A:打开的图层B:解冻的图层C:锁定的图层D:不打印的图层答案:C20:为维护图形⽂件的⼀致性，可以创建标准⽂件以定义常⽤属性，除了：( 2 分)A:命名视图B:图层和线型C:⽂字样式D:标注样式答案:A21:以下软件不能完成计算机辅助设计的是：( 2 分)A:MDTB:WordC:AutoCADD:UG答案:B22:拉伸命令“stretch”拉伸对象时，不能：( 2 分)A:把圆拉伸为椭圆B:把正⽅形拉伸成长⽅形C:移动对象特殊点D:整体移动对象答案:A23:打开以下绘图模式，创建或移动对象时光标限制在⽔平或垂直轴上：( 2 分)A:对象捕捉B:捕捉和栅格C:正交D:模型答案:C24:有关属性论述正确的是：( 2 分)A:块中必须定义属性B:⼀个块只能定义⼀个属性C:多个块可以公⽤⼀个属性D:⼀个块可以定义多个属性答案:D25:如果极追踪线捕捉⾓度仅为5,30,60,90,120,150,180,210,240,270,300和330度, 如何设置极⾓：( 2 分)A:增量⾓设置为5度，附加⾓设置为30度B:增量⾓设置为30度，附加⾓设置为5度C:增量⾓设置为30度，⽆附加⾓D:增量⾓设置为5度，附加⾓设置为30,60,和90度答案:B26:⽤如下坐标创建多段线：1.99，2.55；8.86，2.45；8.06，10.03；14.50，2.55；17.08，18.11 其总长度是：( 2 分) A:40.1354B:40.1355C:40.1356D:40.1357答案:C27:⽤旋转命令“rotate”旋转对象时：( 2 分)A:必须指定旋转⾓度B:必须指定旋转基点C:必须使⽤参考⽅式D:可以在三维空间旋转对象答案:B28:如下图所⽰，四分之⼀圆环（圆环体半径为10，圆管半径为1）的体积是多少：：( 2 分)A:49.5480B:49.3476D:49.3491答案:C29:为了选择最近⼀次创建的可见对象，在命令⾏提⽰“选择对象”时，输⼊下列哪个选项：( 2 分) A:qB:aC:pD:l答案:D30:AutoCAD软件可以通过输⼊URL从Internet上打开图形⽂件，输⼊格式为：( 2 分) A:http:// /doc/4f13892249.html/sample.dwgB:/doc/4f13892249.html/sample.dwgC:telnet:// /doc/4f13892249.html/sample.dwgD:http:/doc/4f13892249.html/sample.dwg答案:A多选题31:电⼦传递功能可创建的传递集有以下⼏种类型：( 1 分)A:⽂件夹B:⾃解压可执⾏⽂件C:Zip压缩⽂件D:arj压缩⽂件答案:ABC32:AutoCAD⽀持以下类型的三维建模，包括：( 1 分)A:线框模型B:曲⾯模型C:实体模型D:参数化模型答案:ABC33:以下参数组合可以定义⼀个三维空间视点：( 1 分)A:⼀个点的X、Y、Z坐标B:视图⽅向与XY平⾯夹⾓和与X轴所成的⾓C:⼀个点的X、Y坐标和与XY平⾯夹⾓D:⼀个点到X、Y、Z轴的距离34:定义块属性的可选模式模式包括：( 1 分)A:不可见B:固定C:验证D:预置答案:ABCD35:使⽤“revolve”命令创建旋转实体时，定义旋转轴的⽅法包括：( 1 分) A:X轴或Y轴B:直线C:多段线D:两个指定的点答案:ABCD36:形是⼀种对象，其⽤法与块相似，和块相⽐具有以下⼀些优点：( 2 分) A:占⽤空间较⼩B:绘制速度较快C:更容易使⽤D:⽤途更加⼴泛答案:AB37:AutoCAD⽤户可以在Internet上使⽤图形⽂件，包括以下操作：( 2 分) A:将图形打开并保存到Internet⽹址上B:打包图形⽂件集以进⾏Internet传递C:使⽤i-drop从⽹站拖动图形以插⼊块D:附着Internet上存储的外部参照图形答案:ABCD38:AutoCAD软件所能处理的图形类型包括：( 2 分)A:光栅图B:动画图C:虚拟现实图D:⽮量图答案:AD39:AutoCAD软件中可以设置⼝令的地⽅有：( 2 分)A:电⼦传递⼝令B:图形⽂件⼝令C:软件启动⼝令D:设计发布⼝令答案:ABC40:三维动态观察器的调整剪裁平⾯功能可以实现：( 2 分)A:显⽰向前裁剪B:显⽰向后裁剪C:显⽰剖切⾯（前后裁剪⾯之间部分）D:显⽰空⼼物体内壁答案:ABC41:线框模型描绘三维对象的⾻架，其包括以下模型信息：( 2 分)A:点B:线C:⾯D:体答案:AB42:可以使⽤创建布局向导创建新布局，向导会提⽰关于布局设置的信息包括：( 2 分) A:布局的名称B:与布局相关联的打印机C:图纸尺⼨D:标题栏答案:ABCD43:计算机辅助设计技术在造型⽅⾯的发展包括哪些阶段：( 2 分)A:曲⾯造型B:实体造型C:参数化造型D:变量化造型答案:ABCD44:⽤缩放命令“scale”缩放对象时：( 2 分)A:可以只在X轴⽅向上缩放B:可以通过参照长度和指定的新长度确定。
