电压力锅的电路和工作原理电压力锅从规格上分，一般有20.22.24.26厘米四种型号。
采用高微压并存技术，一改常规低、高温采用统一的模糊火力烹饪，突破行业内40kPa-70kPa的常规压力限制，超越118摄氏度沸点极限，实现0-80kPa大跨度精确压力烹饪，从而使得大火烹饪、小火慢炖均处于精确的火候烹饪之中。
双管控压盘，采取双管控压加热”, 实现380W、520W、900W等多段稳定火力加热模式。
1. 提高烹调温度的措施烹调时，上盖与锅体扣紧，并且利用上盖与内锅通过密封圈构成一个密闭容器，则容器内的压力会随着温度的升高而增大，锅内压强增大了水的沸点就相应提高了。
一般的电压力锅，在烹调时其锅内温度达120°C o2. 电路工作原理如下图所示，是电压力锅的电路，各电路元件的名称及作用说明见下表电压力锅的烹调工作原理：接通电源，扭转定时开关使S接通，一般的室内温度都比保温开关的温控点（65 °C）低，这时有保温开关和定时开关两路一起给发热管EH供电，加热指示灯FG亮，电热盘EH发热，当温度达到65C则SA1断开，S 继续接通，EH继续发热，这一阶段电动机M被短路没有转动，当温度土升到120C时，烹调开关SA2断开，这时FG2灭，FG1亮，定时电动机M转动开始计时。
在设定的定时时间内定时开关S始终接通，而烹调保压开关SA2在反复的通一断，维持锅内温度在120C左右，一直到定时时间结束S断开，烹调结束，电压力锅自动进人到保温状态。
SA3为145C限温开关，以防电饭锅发生异常的超温情况，用限温开关SA3来断开电路表11-1锅内压力与饭质辰的关系希贵GDS65-C型微电脑控制式电饭煲指示灯不亮也不能工作(一)故障现象据用户介绍，该电饭煲接通电源后，指示灯不亮，操作各功能按键均不起作用，不能工作。
故障分析根据用户介绍的情况来看，岀现这种故障的部位通常多与电饭煲的供电电路有关。
不过，当微电脑控制系统不良时，也会引起上述故障。
美的MB—YCB30B/40B/50B系列电饭煲工作原理[日期：2006-06-22] 来源：作者：[字体：大中小] 整机电路由电源板和M C U板构成，二块电路板通过电缆连接，分别固定在饭煲底部和侧面上。
控制电路由电源电路、测温电路、加热执行电路、M C U(微处理器)组成。
见图l，市电经T1降压，D1～D4整流，再经U1(7805)稳压，输出+5V工作电源。
其中Ft是热熔断器、ZNR是压敏电阻，起保护作用。
测温电路测量锅内温度变化，并转换成电压的变化，送至MCU。
Rt1和Rt2是负温度系数热敏电阻，用做温度传感器。
R t l固定在锅底部，Rt2固定锅盖上。
Rt的一端接入+5V电压，当锅内温度升高时，Rt阻值将变小，送入MCU的④脚P60和⑤脚P61的电压就增高。
反之，Rt值变大，电压降低。
加热执行电路接受MCU指令后，接通或切断电热盘电源，控制加热时间。
当需要加热时，MCU26脚输出高电平，Q1导通，继电器K吸合，接通电热盘电源，电热盘加热。
反之，M C U输出低电平，Q1截止，K释放，电热盘停止加热。
MCU电路见图3，进行数据采集和处理、输出控制信号、显示工作状态。
U2(T M P87P809N)是MCU 8位单片机，内含256B y t e(字节)R O M，8K Byte ROM，4路8位A／D转换器，22个I／O接口，2个16位多功能定时器。
U3是(KIA7309)是电压柃洲及低电平复位芯片，外形像一只塑封三极管。
U3接在u2的27脚复位端，接通电源时，U3输出端输出约O．4V低电平，使U2复位。
U2①②脚外接4M陶瓷谐振器，与U2内电路共同构成时钟振荡器。
接通电源时u2复位，23脚输出低电平，L E D l亮(精煮指示)，19脚交替输出高低电平，L E D8闪亮(开始指示)，进入待机状态。
此时M C U可接受功能选择键(S W l)或定时选择键(S W4或S W5)的输入信号，并输出对应的显示信号。

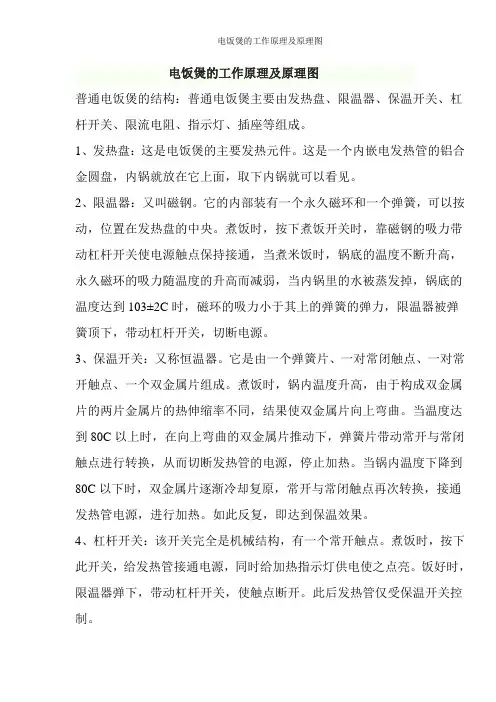

电饭煲的工作原理与原理图普通电饭煲的结构：普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。
1、发热盘：这是电饭煲的主要发热元件。
这是一个嵌电发热管的铝合金圆盘，锅就放在它上面，取下锅就可以看见。
2、限温器：又叫磁钢。
它的部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。
煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当锅里的水被蒸发掉，锅底的温度达到103±2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。
3、保温开关：又称恒温器。
它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。
煮饭时，锅温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。
当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。
当锅温度下降到80C 以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进行加热。
如此反复，即达到保温效果。
4、杠杆开关：该开关完全是机械结构，有一个常开触点。
煮饭时，按下此开关，给发热管接通电源，同时给加热指示灯供电使之点亮。
饭好时，限温器弹下，带动杠杆开关，使触点断开。
此后发热管仅受保温开关控制。
5、限流电阻：外观金黄色或白色为多，大小象3W电阻，按在发热管与电源之间，起着保护发热管的作用。
常用的限流电阻为185C5A或10A（根据电饭煲功率而定）。
限流电阻是保护发热管的关键元件，有能用导线代替。
图不好在网上画出自己想一下很简单的参考资料：.gx1688./dfb.htm网上豪华自动电饭煲（锅）·煮饭-插上电源线，按下煮饭按钮，磁钢限温器吸合，带动磁钢杠杆，使微动开关从断开状态转到闭合状态，从而接通电热盘的电源，电热盘上电发热，由于热盘与锅充分接触，热量很快传导到锅，锅也把相应的热量传导到米和水，使米和水受热升温至沸腾；由于水的沸腾温度是100℃，维持沸腾，这时磁钢限温器温度达到平衡，维持沸腾一段时间后，锅里的水已基本被米吸干，而且锅底部的米粒有可能连同糊精粘到锅底形成一个热隔离层，因此，锅底部会以较快的速度，由100℃上升到103℃±2℃，相应磁钢限温器温度从110℃上升到145℃左右，热敏磁块感应到相应温度，失去磁性不吸合，从而推动磁钢连杆机构带动杠杆支架，把微动开头从闭合转为断开状态，断开电热盘的电源，从而实现电饭煲（锅）的自动限温；进入保温状态，焖饭10分钟后，方可食用。
典型电饭锅电路的识图方法电饭锅属于电热类小家电产品，其核心器件是加热器（电热盘）和控制器件。
而控制器件根据控制方式的不同，主要有温控器和单片机两种。
下面介绍典型电饭锅电路的识图方法和技巧。

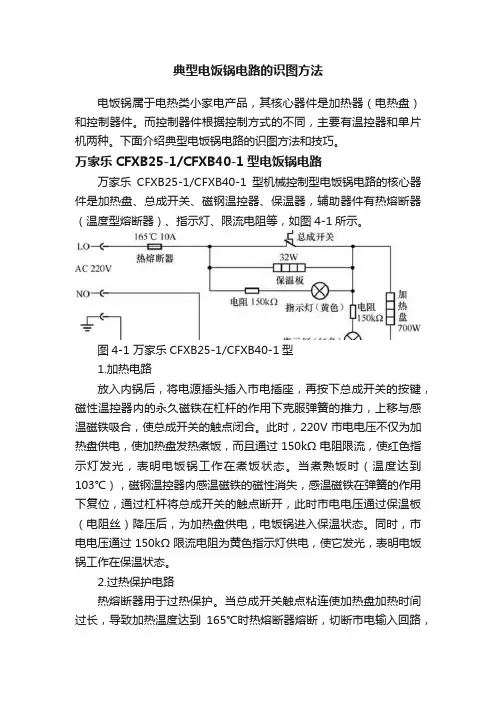

万家乐CFXB25-1/CFXB40-1型电饭锅电路万家乐CFXB25-1/CFXB40-1型机械控制型电饭锅电路的核心器件是加热盘、总成开关、磁钢温控器、保温器，辅助器件有热熔断器（温度型熔断器）、指示灯、限流电阻等，如图4-1所示。
图4-1 万家乐CFXB25-1/CFXB40-1型1.加热电路放入内锅后，将电源插头插入市电插座，再按下总成开关的按键，磁性温控器内的永久磁铁在杠杆的作用下克服弹簧的推力，上移与感温磁铁吸合，使总成开关的触点闭合。
此时，220V市电电压不仅为加热盘供电，使加热盘发热煮饭，而且通过150kΩ电阻限流，使红色指示灯发光，表明电饭锅工作在煮饭状态。
当煮熟饭时（温度达到103℃），磁钢温控器内感温磁铁的磁性消失，感温磁铁在弹簧的作用下复位，通过杠杆将总成开关的触点断开，此时市电电压通过保温板（电阻丝）降压后，为加热盘供电，电饭锅进入保温状态。
同时，市电电压通过150kΩ限流电阻为黄色指示灯供电，使它发光，表明电饭锅工作在保温状态。
2.过热保护电路热熔断器用于过热保护。
当总成开关触点粘连使加热盘加热时间过长，导致加热温度达到165℃时热熔断器熔断，切断市电输入回路，加热盘停止加热，以免加热盘过热损坏，实现过热保护。
格兰仕Y4、Y6系列电饭锅电路格兰仕Y4、Y6系列电饭锅电路的核心元件是加热盘（发热盘）、开关总成、限温器（磁钢），辅助器件有热熔断器（温度型熔断器）、控温器、指示灯、限流电阻等，如图4-2所示。
图4-2 格兰仕Y4、Y6系列电饭锅电路1.加热、保温电路放入内锅后，将电源插头插入市电插座，再按下开关总成的按键，通过磁钢使磁钢内的永久磁铁与感温磁铁吸合，使总成开关的触点闭合。
此时，220V市电电压通过热熔断器输入后，不仅为加热盘（发热盘）供电，使它开始加热煮饭，而且通过电阻限流，使煮饭指示灯发光，表明电饭锅工作在煮饭状态。

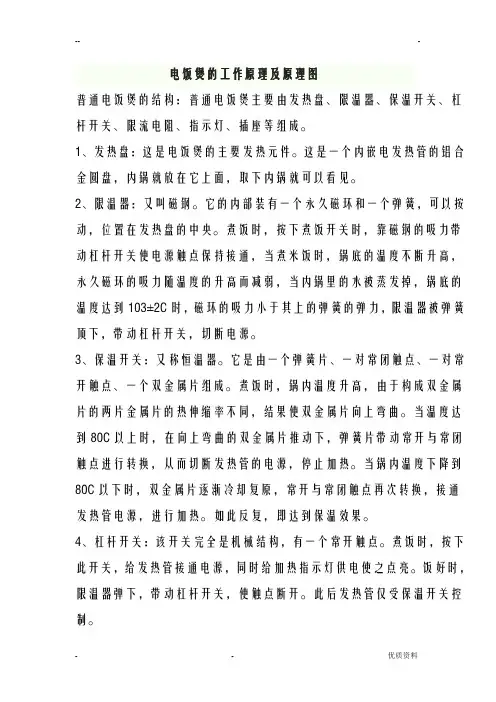

电饭煲的工作原理及原理图普通电饭煲的结构:普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。
1、发热盘:这是电饭煲的主要发热元件。
这是一个内嵌电发热管的铝合金圆盘,内锅就放在它上面，取下内锅就可以看见。
2、限温器：又叫磁钢。
它的内部装有一个永久磁环和一个弹簧,可以按动，位置在发热盘的中央。
煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时,锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱,当内锅里的水被蒸发掉，锅底的温度达到103±2C时,磁环的吸力小于其上的弹簧的弹力,限温器被弹簧顶下，带动杠杆开关，切断电源.3、保温开关：又称恒温器。
它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。
煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同,结果使双金属片向上弯曲。
当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。
当锅内温度下降到80C 以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进行加热。
如此反复,即达到保温效果.4、杠杆开关：该开关完全是机械结构，有一个常开触点。
煮饭时，按下此开关，给发热管接通电源,同时给加热指示灯供电使之点亮。
饭好时，限温器弹下，带动杠杆开关，使触点断开。
此后发热管仅受保温开关控制。
5、限流电阻：外观金黄色或白色为多，大小象3W电阻,按在发热管与电源之间，起着保护发热管的作用。
常用的限流电阻为185C 5A或10A(根据电饭煲功率而定）。
限流电阻是保护发热管的关键元件，有能用导线代替。
图不好在网上画出自己想一下很简单的参考资料:http://www。
gx1688。
com/dfb.htm网上豪华自动电饭煲（锅)·煮饭-插上电源线,按下煮饭按钮，磁钢限温器吸合,带动磁钢杠杆，使微动开关从断开状态转到闭合状态，从而接通电热盘的电源，电热盘上电发热,由于热盘与内锅充分接触，热量很快传导到内锅，内锅也把相应的热量传导到米和水,使米和水受热升温至沸腾；由于水的沸腾温度是100℃，维持沸腾，这时磁钢限温器温度达到平衡,维持沸腾一段时间后，内锅里的水已基本被米吸干，而且锅底部的米粒有可能连同糊精粘到锅底形成一个热隔离层，因此,内锅底部会以较快的速度，由100℃上升到103℃±2℃,相应磁钢限温器温度从110℃上升到145℃左右，热敏磁块感应到相应温度，失去磁性不吸合，从而推动磁钢连杆机构带动杠杆支架,把微动开头从闭合转为断开状态，断开电热盘的电源,从而实现电饭煲（锅）的自动限温；进入保温状态，焖饭10分钟后，方可食用。
电饭煲的工作原理及原理图普通电饭煲的结构：普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。
1、发热盘：这是电饭煲的主要发热元件。
这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。
2、限温器：又叫磁钢。
它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。
煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度到达103±2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。
3、保温开关：又称恒温器。
它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。
煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。
当温度到达80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。
当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进行加热。
如此反复，即到达保温效果。
4、杠杆开关：该开关完全是机械结构，有一个常开触点。
煮饭时，按下此开关，给发热管接通电源，同时给加热指示灯供电使之点亮。
饭好时，限温器弹下，带动杠杆开关，使触点断开。
此后发热管仅受保温开关控制。
5、限流电阻：外观金黄色或白色为多，大小象3W电阻，按在发热管与电源之间，起着保护发热管的作用。
常用的限流电阻为185C 5A或10A 〔根据电饭煲功率而定〕。
限流电阻是保护发热管的关键元件，有能用导线代替。
图不好在网上画出自己想一下很简单的参考资料：:// gx1688 /dfb.htm网上豪华自动电饭煲〔锅〕·煮饭-插上电源线，按下煮饭按钮，磁钢限温器吸合，带动磁钢杠杆，使微动开关从断开状态转到闭合状态，从而接通电热盘的电源，电热盘上电发热，由于热盘与内锅充分接触，热量很快传导到内锅，内锅也把相应的热量传导到米和水，使米和水受热升温至沸腾；由于水的沸腾温度是100℃，维持沸腾，这时磁钢限温器温度到达平衡，维持沸腾一段时间后，内锅里的水已根本被米吸干，而且锅底部的米粒有可能连同糊精粘到锅底形成一个热隔离层，因此，内锅底部会以较快的速度，由100℃上升到103℃±2℃，相应磁钢限温器温度从110℃上升到145℃左右，热敏磁块感应到相应温度，失去磁性不吸合，从而推动磁钢连杆机构带动杠杆支架，把微动开头从闭合转为断开状态，断开电热盘的电源，从而实现电饭煲〔锅〕的自动限温；进入保温状态，焖饭10分钟后，方可食用。

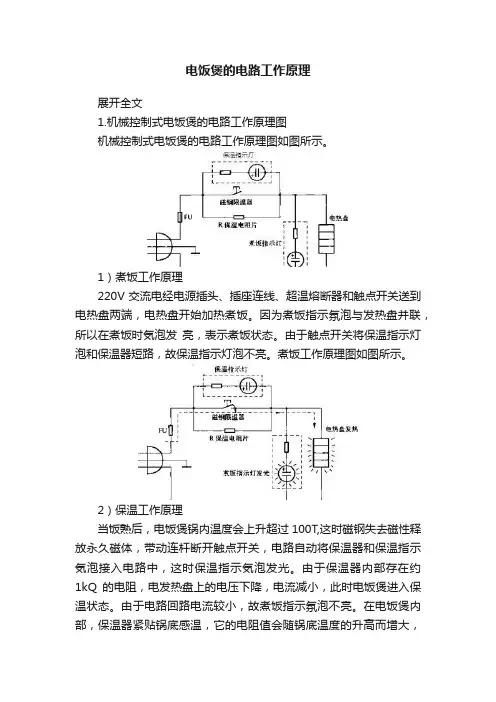

电饭煲的电路工作原理展开全文1.机械控制式电饭煲的电路工作原理图机械控制式电饭煲的电路工作原理图如图所示。
1）煮饭工作原理220V交流电经电源插头、插座连线、超温熔断器和触点开关送到电热盘两端，电热盘开始加热煮饭。
因为煮饭指示氛泡与发热盘并联，所以在煮饭时気泡发亮，表示煮饭状态。
由于触点开关将保温指示灯泡和保温器短路，故保温指示灯泡不亮。
煮饭工作原理图如图所示。
2）保温工作原理当饭熟后，电饭煲锅内温度会上升超过100T,这时磁钢失去磁性释放永久磁体，带动连杆断开触点开关，电路自动将保温器和保温指示気泡接入电路中，这时保温指示気泡发光。
由于保温器内部存在约1kQ的电阻，电发热盘上的电压下降，电流减小，此时电饭煲进入保温状态。
由于电路回路电流较小，故煮饭指示氛泡不亮。
在电饭煲内部，保温器紧贴锅底感温，它的电阻值会随锅底温度的升高而增大，导致通过电热盘的电流减小，使锅内温度降低；当锅底温度降低时，其电阻值将减小，通过电热盘的电流将增大，锅内温度将上升；如此循环工作，从而达到保温的目的。
保温工作原理图如图所示.2.微电脑控制式电饭煲的工作原理图微电脑控制式电饭煲的工作原理图如图1-20所示。
整个原理图可分为电加热部分、直流电源部分和控制部分。
电加热部分由超温熔断器、过电流熔断器、压敏电阻、电热盘及继电器开关触点组成。
其工作原理是，当微处理器发岀HBOT指令时，驱动三极管VTg饱和导通, 继电器J得电，触点开关接通，这时电热盘被送入交流220V的电压开始加热。
超温熔断器是当锅内温度过高时熔断，从而保护整机电路；过电流熔断器是当整机电流过大时熔断保护其他电路。
压敏电阻并联在交流220V中，起过电压保护作用。
直流电源部分是典型的低压直流稳压电源，采用变压器降压后，经桥式整流，电容C滤波后，得到+ 13V的直流电压，为继电器和蜂鸣器供电，再经7805稳压后得到+5V的直流电压，为微处理器和数码显示器供电。
控制部分主要以微处理器S3F9454BZZ - DK94为核心，当通过操作按键将人工指令输入微处理器后，微处理器做出加热判断，HBOT 端输出指令送给VTm继电器驱动电路，继电器触点开关闭合，交流220V电压加到电热盘两端，电热盘开始加热。
电饭煲的工作原理及原理图普通电饭煲的结构：普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。
1、发热盘：这是电饭煲的主要发热元件。
这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。
2、限温器：又叫磁钢。
它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。
煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。
3、保温开关：又称恒温器。
它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。
煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。
当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。
当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进行加热。
如此反复，即达到保温效果。
4、杠杆开关：该开关完全是机械结构，有一个常开触点。
煮饭时，按下此开关，给发热管接通电源，同时给加热指示灯供电使之点亮。
饭好时，限温器弹下，带动杠杆开关，使触点断开。
此后发热管仅受保温开关控制。
5、限流电阻：外观金黄色或白色为多，大小象3W电阻，按在发热管与电源之间，起着保护发热管的作用。
常用的限流电阻为185C 5A或10A （根据电饭煲功率而定）。
限流电阻是保护发热管的关键元件，有能用导线代替。
图不好在网上画出自己想一下很简单的参考资料：m网上豪华自动电饭煲（锅）·煮饭-插上电源线，按下煮饭按钮，磁钢限温器吸合，带动磁钢杠杆，使微动开关从断开状态转到闭合状态，从而接通电热盘的电源，电热盘上电发热，由于热盘与内锅充分接触，热量很快传导到内锅，内锅也把相应的热量传导到米和水，使米和水受热升温至沸腾；由于水的沸腾温度是100℃，维持沸腾，这时磁钢限温器温度达到平衡，维持沸腾一段时间后，内锅里的水已基本被米吸干，而且锅底部的米粒有可能连同糊精粘到锅底形成一个热隔离层，因此，内锅底部会以较快的速度，由100℃上升到103℃±2℃，相应磁钢限温器温度从110℃上升到145℃左右，热敏磁块感应到相应温度，失去磁性不吸合，从而推动磁钢连杆机构带动杠杆支架，把微动开头从闭合转为断开状态，断开电热盘的电源，从而实现电饭煲（锅）的自动限温；进入保温状态，焖饭10分钟后，方可食用。
电饭煲的工作原理及原理图普通电饭煲的结构：普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。
1、发热盘：这是电饭煲的主要发热元件。
这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。
2、限温器：又叫磁钢。
它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。
煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。
3、保温开关：又称恒温器。
它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。
煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。
当温度达到80C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。
当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进行加热。
如此反复，即达到保温效果。
4、杠杆开关：该开关完全是机械结构，有一个常开触点。
煮饭时，按下此开关，给发热管接通电源，同时给加热指示灯供电使之点亮。
饭好时，限温器弹下，带动杠杆开关，使触点断开。
此后发热管仅受保温开关控制。
5、限流电阻：外观金黄色或白色为多，大小象3W电阻，按在发热管与电源之间，起着保护发热管的作用。
常用的限流电阻为185C5A或10A（根据电饭煲功率而定）。
限流电阻是保护发热管的关键元件，有能用导线代替。
图不好在网上画出自己想一下很简单的参考资料：.gx1688./dfb.htm网上豪华自动电饭煲（锅）·煮饭-插上电源线，按下煮饭按钮，磁钢限温器吸合，带动磁钢杠杆，使微动开关从断开状态转到闭合状态，从而接通电热盘的电源，电热盘上电发热，由于热盘与内锅充分接触，热量很快传导到内锅，内锅也把相应的热量传导到米和水，使米和水受热升温至沸腾；由于水的沸腾温度是100℃，维持沸腾，这时磁钢限温器温度达到平衡，维持沸腾一段时间后，内锅里的水已基本被米吸干，而且锅底部的米粒有可能连同糊精粘到锅底形成一个热隔离层，因此，内锅底部会以较快的速度，由100℃上升到103℃±2℃，相应磁钢限温器温度从110℃上升到145℃左右，热敏磁块感应到相应温度，失去磁性不吸合，从而推动磁钢连杆机构带动杠杆支架，把微动开头从闭合转为断开状态，断开电热盘的电源，从而实现电饭煲（锅）的自动限温；进入保温状态，焖饭10分钟后，方可食用。
