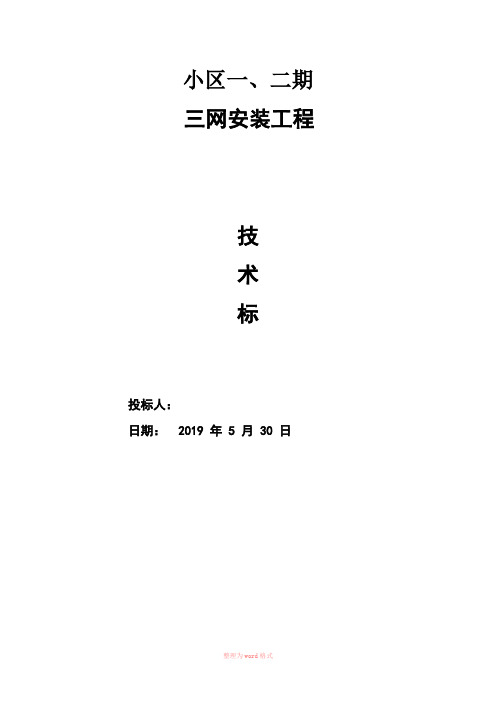

小区一、二期三网安装工程技术标投标人：日期： 2019 年 5 月 30 日目录一施工组织设计 (2)1.1 工程概述 (2)1.2 主要工程量 (3)1.3 设计说明 (3)1.4 工程建设方案 (4)1.5 光缆施工技术要求 (6)1.6 设备布置及线缆布放 (12)1.7 其他设计说明 (13)1.8 质量、安全保证措施 (13)1.9 文明现场施工措施 (23)二项目机构（人员）配备 (26)三资格证明 (26)四售后服务 (27)施工组织设计1.1工程概述本工程为小区一、二期三网安装工程，建筑面积约为47万平方米。
一期17万㎡，二期30万㎡，共计住宅，一期476户，二期1704户。
本工程为小区一、二期三网安装工程。
1.1.1系统招标范围公用运营商网——小区红线范围内弱电井——通信机房（含机房设备）——每栋楼每单元通信机柜(含设备）——楼层弱电井设备（含设备)——户内弱电箱（不含箱），包括光缆弱电井、光缆保护管、设备、桥架、光缆及相关的孔洞封堵、土建有关的设备基础、接地、室外管沟等。
（如与其他弱电工程共用弱电井、桥架、预埋管的，则由弱电单位施工）。
1.1.2设计依据1、GB 50846-2012 《住宅区和住宅建筑内光纤到户通信设施工程设计规范》。
2、DBJ 43/003-2012 《住宅小区及商住楼通信设施建设标准》3、GBJ232 《电气装置安装工程施工和验收规范》4、GY/T 106-1999 《有线电视广播系统技术规范》1.2主要工程量本工程主要工程量见下表：1.3设计说明1.用户侧家庭信息箱与机房配线区采用2芯光纤点对点直熔传输方式。
符合光纤入户国标内容的最少2芯入户要求。
2.采用一级分光，分光点位于小区机房，分光器位于三网机柜内光分配线区。
满足一级分光、分光点在小区机房的建设要求，且能同时满足不同运营商的接入及用户自由选择运营商的要求。
用户需求的不同运营商的平等接入只要在机房跳纤即可完成业务开通。
《“三合一”综合评标办法（试行）》扬州市国有投资项目“三合一”综合评标办法（试行）第一条为进一步提升建筑施工企业诚信经营和自律意识，规范其质量安全行为和市场行为，根据住房和城乡建设部及省住建厅关于推进建筑市场诚信体系建设，建立完善施工现场和建筑市场联动管理机制等相关工作要求，结合我市实际情况，特制定本办法。
第二条“三合一”综合评标办法是指在采用综合评估法的招投标活动中，将企业信用行为情况纳入评标范围，投标时分为商务标、技术标、信用标三个部分，评标时分别定量计分的评标办法。
采用“三合一”综合评标办法的招标项目，企业及投标项目经理业绩奖项不再纳入定量计分范围。
第三条全市依法应当公开招标且根据规定采用综合评估法评标的国有投资项目（房建总承包项目和装饰装修专业项目），应当使用“三合一”综合评标办法。
第四条使用“三合一”综合评标办法的项目，商务标所占比例为75分，技术标所占比例为20分，信用标所占比例为5分。
实行“三合一”综合评标办法后，原综合评标法中的企业和项目经理业绩奖项不再加分，改为企业和项目经理信用评分，总分值为5分。
其中，投标企业信用评分满分3分，占信用总分值的60%；项目经理信用评分满分2分，占信用总分值的40%。
第五条投标企业和项目经理的信用评分以扬州市城乡建设局公布的上年度建筑市场信用评价成果得分为基本依据，根据计算方法得出“信用标”总分值。
上年度信用评价成果自发布之日次月起启用，有效期为一年。
第六条企业和个人年度信用情况未评价的，按扬州市建筑市场信用管理信息系统的初始分值80分计算。
第七条“信用标”评分分值的计算公式为。
投标企业“信用标”得分＝[企业信用基准分+本企业上年度信用分值/上年度房建总承包（装饰装修）施工企业信用分值最高分x2分]+[个人信用基准分+投标项目经理上年度信用分值/上年度建筑施工类个人信用分值最高分x1.5分]。
其中，企业信用基准分的计算方法为：上年度信用评价成果为80分及以上的，可得信用基准分1分，上年度信用分值为60分的，信用基准分为0分，60-80分之间的，按照插值法计算；个人信用基准分的计算方法为：上年度信用评价成果为80分及以上的，可得信用基准分0.5分，上年度信用分值为60分的，信用基准分为0分，60-80分之间的，按照插值法计算。
三网融合试点方案1. 引言随着信息技术的快速发展和互联网的普及，传统的电信、广播电视和互联网等信息服务正在趋向融合。
为了推动信息资源整合、提高信息服务水平，我国启动了三网融合试点工作。
本文将对三网融合试点方案进行详细介绍。
2. 背景与意义在传统的电信、广播电视和互联网行业中，分别存在着政府部门的监管、管理和运营，并且各自拥有独立的传输网络和服务平台。
这样的架构导致了资源浪费、管理繁琐以及服务不够高效等问题。
因此，三网融合的出现，将有利于进一步整合信息资源，提高信息服务的质量与效率。
三网融合试点方案的实施，不仅有助于促进信息化建设和数字经济发展，还能够推动我国传媒与通信产业的转型升级，提高国家在信息领域的综合竞争力。
3. 试点范围与内容三网融合试点方案的实施范围涵盖了全国各地的城市和农村地区。
具体内容如下：3.1 城市试点在城市试点方面，主要采取以下措施：•推进宽带接入网络、有线电视网络和移动通信网的融合，实现网络资源的共享和互联互通；•搭建统一的服务平台，提供集成化的信息服务，包括电信、电视、互联网和新媒体等；•加强政府对信息服务的监管和管理，引导市场主体开展竞争性运营，提高服务质量。
3.2 农村试点在农村试点方面，主要采取以下措施：•加快全国农村宽带网络建设，提升农村地区的信息化水平；•搭建统一的农村信息服务平台，整合农村电信、电视、互联网资源，为农民提供便捷的信息服务；•推广智慧农业技术，促进农村产业结构的升级和农民收入的增加。
4. 试点实施的关键问题4.1 法律法规和政策支持三网融合试点方案的实施涉及到一系列相关法律法规和政策的制定和调整。
各相关部门应加大工作力度，完善相关法律法规，为三网融合提供有力支持。
4.2 系统集成和技术创新三网融合试点方案需要依靠先进的信息技术和网络设备进行实施。
因此，系统集成和技术创新是关键问题之一。
各家企业和研究机构应加强合作，共同推进相关技术的研发和应用。
4.3 规范与监管为了确保三网融合试点方案的顺利实施，相关部门要加强对信息服务市场的规范与监管。
1.I概述1.2投标拒绝二、项目概况2.1工程名称2.2工程规模2.3地理环境2.4现场情况介绍2.5参建相关单位三、施工依据四、工程范围4.1标段划分4.2工程范围说明4.3工程范围及界面划分五、投标人人员要求六、工程目标6.1质量控制目标6.2进度控制目标6.3HSE控制目标七、工程要求7.1质量管理要求7.2进度管理要求7.3HSE管理要求八、工地管理7.1照管责任7.2临时设施8.3其他配合事项九、验收与交付十、维修及售后服务要求十一、其他要求总则三、施工依据工程的施工依据包括但不限于如下:1. 发包人下发的设计招标图、施工图；2. 图纸会审记录、设计变更通知单、工程洽商单及发包人的其它书面要求等；3. 发包人确认的承包人深化图纸；4. 国家和地方相关法律、规范、规程、规定等（均需按最新版执行）5. 发包人各股东方有关管理制度、标准、流程、指引、要求（包含后期新增及修改的管理要求）（详见附件XX）6. 发包人交底的其他资料和内容。
如上述国家、地方或行业规范、规程、标准在招投标或现场指导当中存在相互重叠、矛盾的内容，须按照较高质量标准执行。
四、招标工程范围及界面划分4.1 标段划分-L本工程划分L施工标段；2.标段划分在发放正式蓝图后，发包人可根据实际情况再划分具体的工作界面，承包人须无条件服从发包人安排。
4.2工程范围说明1.本工程内容说明中所描述的工程范围和介绍仅是概括性的，不能视作为完整无缺的。
投标单位应参阅招标文件中的其他部分，包括工程说明、规范、图纸等文件全面了解工程的实际范围。
2.工程须根据发包人批准/认可并依据设计的施工图及工程规范进行供应、安装、施工、测试、设计及验收。
承包人有责任提供全面和有效的管理，以确保所进行的工程遵守工程规范和政府主管部门的要求,并采用符合标准的操作工艺。
五、承包人员要求L项目经理：投标文件中指定的项目经理必须为投标单位正式员工，且在投标单位任职满3年;从事三网合一工程项目施工与管理工作满3年，年龄30岁以上；至少已担任两个与本工程类似工程项目的项目经理。
三网合一（三网融合）的概念及发展前景三网融合是一种广义的、社会化的说法，在现阶段它并不意味着电信网、计算机网和有线电视网三大网络的物理合一，而主要是指高层业务应用的融合。
其表现为技术上趋向一致，网络层上可以实现互联互通，形成无缝覆盖，业务层上互相渗透和交叉，应用层上趋向使用统一的IP协议，在经营上互相竞争、互相合作，朝着向人类提供多样化、多媒体化、个性化服务的同一目标逐渐交汇在一起，行业管制和政策方面也逐渐趋向统一。
三网融合的结合点三网融合，在概念上从不同角度和层次上分析，可以涉及到技术融合、业务融合、行业融合、终端融合及网络融合。
目前更主要的是应用层次上互相使用统一的通信协议。
IP优化光网络就是新一代电信网的基础，是我们所说的三网融合的结合点。
三网融合的结合点数字技术的迅速发展和全面采用，使电话、数据和图像信号都可以通过统一的编码进行传输和交换，所有业务在网络中都将成为统一的“0”或“1”的比特流。
光通信技术的发展，为综合传送各种业务信息提供了必要的带宽和传输高质量，成为三网业务的理想平台。
软件技术的发展使得三大网络及其终端都通过软件变更，最终支持各种用户所需的特性、功能和业务。
最重要的是统一的TCP/IP协议的普遍采用，将使得各种以IP为基础的业务都能在不同的网上实现互通。
人类首次具有统一的为三大网都能接受的通信协议，从技术上为三网融合奠定了最坚实的基础。
三网融合的发展但是，如果按传统的办法处理三网融合将是一个长期而艰巨的过程，如何绕过传统的三网来达到融合的目的，那就是寻找通信体制革命的这条路，我们必须把握技术的发展趋势，结合我国实际情况，选择我们自己的发展道路。
我们的实际情况是数据通信与发达国家相比起步晚，传统的数据通信业务规模不大，比起发达国家的多协议、多业务的包袱要小得多，因此，可以尽快转向以IP为基础的新体制，在光缆上采用IP优化光网络，建设宽带IP网，加速我国Internet网的发展，使之与我国传统的通信网长期并存，既节省开支又充分利用现有的网络资源。
三网合一建设方案前言住宅小区室外弱电线缆的布线设计是住宅小区弱电工程设计的一个十分重要组成部分，能否做好住宅小区室外弱电线缆的布线设计既关系到当前住宅小区弱电系统功能的有效发挥也关系到住宅小区今后在弱电技术方面是否便于维护管理、能否可持续发展。
从多年来从事住宅小区弱电工程设计的实践中体会到，住宅小区的弱电布线设计是有其很鲜明的特点的，它既不同于工矿企业内的弱电布线设计，又不同于市政道路电信管道工程设计，研究住宅小区弱电工程的特点，针对其特点进行设计将是十分必要的。
随着INTENRET数据通信、视频点播、可视电话、电视会议等多媒体业务的迅速扩大，对网络的宽带化、高速化提出了更高的要求，使光纤到户（FTTH）的传输网络逐步取代现有的光电混合网络而成为最理想的传输网络，从而实现高速、大容量的数据、语音、图像的传输，为用户提供宽带高速的信息服务。
因此，光纤到户是否适用于住宅小区的弱电设计正是我们要探讨的课题。
1、什么是FTTHFTTH（光纤到户）的英文全称是FibCrToTheHome,指光纤直通用户家或办公桌面。
FTTH全光纤网络采用一纤三波长的特殊通道处理方式，将一根光纤分成三个不同的波长信道，分别传输语音、数据和有线电视信号，做到不同的业务采用不同处理方式，不同的业务占用不同的通道，不同的业务享有不同的优先级，用各业务自有的帧格式传送，没有质量损耗，保证了传输的质量。
2、FTrH技术的先进性及成熟性FTTH是国际公认的终极接入网解决方案，具有对称高带宽、高稳定性、高可靠性、抗干扰、环保无污染的优势，代表了当今和未来接入网建设的发展方向，被专家们誉为是一种一劳永逸的网络接入方式。
光纤接入技术也是能够同时传送语音、数据和视频三种信号的最佳接入方案。
事实上全光纤网络传输技术早已在电信和广电的长途网和城域网上采用，因此全光纤网络接入技术在技术上的成熟性是勿庸置疑的。
FTTH只是将全光纤网络接入技术应用于住宅小区。
三网合一基本介绍(实
战整理)
三网合一的基本情况
CMTS是线缆调制解调器终端系统的英文缩写，是一个位于有线电视网前端的设备系统，允许有线电视运营商向家庭计算机提供高速Internet接入。
CMTS通过有线电视网发送和接收数字线缆调制解调器信号。
它接收从用户的线缆调制解调器发来的信号，将信号转换成IP包，然后将信号按一定路由发送给ISP，连
接Internet。
CMTS还能将信号下行发送到用户的线缆调制解调器。
线缆调制解调器之间不能互相直接通信，必须通过CMTS才能沟通。
CMTS提供的许多功能类似DSL系统中的DSLAM提供的功能。
有线电视台通过线缆调制解调器终端系统（CMTS）向订户提供全方位的电视会议、IP语音电话及其他宽带服务。
除了连通性，这些产品也提供其他多种功能，包括协议数据单元路由、交换、协议转换及流量管理，其典型特征包括流量鉴定、分类、过滤及服务质量支持。
IDT设备有助于工程人员进行成本经济型的高性能设计。
小区一、二期三网安装工程技术标投标人：日期： 2019 年 5 月 30 日目录一施工组织设计 (3)1.1 工程概述 (3)1.2 主要工程量 (4)1.3 设计说明 (4)1.4 工程建设方案 (5)1.5 光缆施工技术要求 (7)1.6 设备布置及线缆布放 (13)1.7 其他设计说明 (14)1.8 质量、安全保证措施 (14)1.9 文明现场施工措施 (24)二项目机构（人员）配备 (27)三资格证明 (27)四售后服务 (27)一施工组织设计1.1工程概述本工程为小区一、二期三网安装工程，建筑面积约为47万平方米。
一期17万㎡，二期30万㎡，共计住宅，一期476户，二期1704户。
本工程为小区一、二期三网安装工程。
1.1.1系统招标范围公用运营商网——小区红线范围内弱电井——通信机房（含机房设备）——每栋楼每单元通信机柜(含设备）——楼层弱电井设备（含设备)——户内弱电箱（不含箱），包括光缆弱电井、光缆保护管、设备、桥架、光缆及相关的孔洞封堵、土建有关的设备基础、接地、室外管沟等。
（如与其他弱电工程共用弱电井、桥架、预埋管的，则由弱电单位施工）。
1.1.2设计依据1、GB 50846-2012 《住宅区和住宅建筑内光纤到户通信设施工程设计规范》。
2、DBJ 43/003-2012 《住宅小区及商住楼通信设施建设标准》3、GBJ232 《电气装置安装工程施工和验收规范》4、GY/T 106-1999 《有线电视广播系统技术规范》1.2主要工程量本工程主要工程量见下表：1.3设计说明1.用户侧家庭信息箱与机房配线区采用2芯光纤点对点直熔传输方式。
符合光纤入户国标内容的最少2芯入户要求。
2.采用一级分光，分光点位于小区机房，分光器位于三网机柜内光分配线区。
满足一级分光、分光点在小区机房的建设要求，且能同时满足不同运营商的接入及用户自由选择运营商的要求。
用户需求的不同运营商的平等接入只要在机房跳纤即可完成业务开通。
三网融合技术解决方案三网融合是指现有的电信网络、计算机网络及广播电视网络相互融合。
逐渐形成一个统一的网络系统，由一个全数字化的网络设施来支持包括数据、话音和视像在内的所有业务的通信。
一、三网融合的技术1.三网融合的综合业务平台三网融合的通信网络将是一个覆盖全球、功能强大、业务齐全的信息服务网络，即为全球一体化的综合宽带多媒体通信网。
而这一网络结构应是一个统一完整的结合体系，为全球任一地点，采用任何终端的用户提供综合的语音、数字、图像等多种服务。
它将是以IP协议为基础，所有网络将向以IP为基本协议的分组网统一。
因特网的广泛业务，诸如电子邮件、文件传输、远程登录、全球WWW浏览，已使因特网成为人们广为利用的网络技术，而未来的网络是集语音、数据文字、图像视频于一体的综合网络，因特网是实现这一网络综合化的基础，也是实现三网融合的综合业务平台。
对如何构成高速数据传输链路IP主干网，已成为当今信息传输领域的焦点。
2.三网融合的接入网技术近年来，高速大容量的同步数字系列(SDH)光纤通信系统以及波分复用密集技术的成熟，已能满足当前高速宽带通信的要求，而逐渐成熟的ATM交换技术又为宽带综合业务交换奠定了良好基础。
宽带接入网络在采用了光纤/同轴电缆混合(HFC)拓扑网络以后，技术上取得了很大的发展，它可以通过一个HFC接入网，同时向用户提供电话、数据和视频图像等综合业务。
目前HFC接入网技术已逐步成熟，提供的业务除了电话、模拟广播电视业务外，还可提供窄带ISDN业务、高速数据通信业务、数字视频点播(NVoD)和其他各种高速信息服务业务，它以足够的带宽较好的解决了传输瓶颈问题。
即使到了数字电视时代，HFC宽带多媒体接入网仍能以进一步降低每个光结点覆盖的用户数量，增加业务灵活，适应性好，带宽资源丰富，开展高速数据业务和数字电视业务，价廉质优的特点而具很大的竞争力。
同时，HFC不仅仅是用光纤取代了同轴电缆，而且引进了一种新的拓朴结构——节点结构，这种结构使网络很容易向各个小区提供交换服务。
小区一、二期三网安装工程技术标投标人：日期：2019 年5 月30 日目录一施工组织设计21.1工程概述21.2主要工程量31.3设计说明41.4工程建设方案51.5光缆施工技术要求81.6设备布置及线缆布放151.7其他设计说明161.8质量、安全保证措施161.9文明现场施工措施29二项目机构（人员）配备32三资格证明33四售后服务33一施工组织设计1.1工程概述本工程为小区一、二期三网安装工程，建筑面积约为47万平方米。
一期17万㎡，二期30万㎡，共计住宅，一期476户，二期1704户。
本工程为小区一、二期三网安装工程。
1.1.1系统招标范围公用运营商网——小区红线范围内弱电井——通信机房（含机房设备）——每栋楼每单元通信机柜(含设备）——楼层弱电井设备（含设备)——户内弱电箱（不含箱），包括光缆弱电井、光缆保护管、设备、桥架、光缆及相关的孔洞封堵、土建有关的设备基础、接地、室外管沟等。
（如与其他弱电工程共用弱电井、桥架、预埋管的，则由弱电单位施工）。
1.1.2设计依据1、GB 50846-2012 《住宅区和住宅建筑内光纤到户通信设施工程设计规范》。
2、DBJ 43/003-2012 《住宅小区及商住楼通信设施建设标准》3、GBJ232 《电气装置安装工程施工和验收规范》4、GY/T 106-1999 《有线电视广播系统技术规范》1.2主要工程量本工程主要工程量见下表：1.3设计说明1.用户侧家庭信息箱与机房配线区采用2芯光纤点对点直熔传输方式。
符合光纤入户国标内容的最少2芯入户要求。
2.采用一级分光，分光点位于小区机房，分光器位于三网机柜内光分配线区。
满足一级分光、分光点在小区机房的建设要求，且能同时满足不同运营商的接入及用户自由选择运营商的要求。
用户需求的不同运营商的平等接入只要在机房跳纤即可完成业务开通。
3.设计符合三网建设、光纤入户要求。
从家庭信息箱至小区设备间ODF之间的光缆传输链路为点对点建设要求；分光点设置在小区机房，位于运营商投入ODF及小区自建光缆成端ODF之间；用户自由选择运营商，运营商在小区机房完成接跳纤工作满足用户的不同运营商接入要求。
1.4工程建设方案1.4.1组网示意图工程组网图如下所示：为了确保片区基础网络接入网的建设能够一步到位的满足接入带宽不断增长的需求，本次方案中，家庭用户采用“光纤入户”（FTTH）技术。
在规划区域通过FTTH建设，支持每个用户100M带宽接入能力，实现用户语音、数据、IPTV 等业务高速承载。
本方案中ODN组网分光方式主要采用一级集中分光方式，更有利于资源节约,更符合“全区一网”理念：光分路器集中设置，光分路器端口利用率高，上行PON口需求较低，光分器便于集中维护；结构简化，便于故障定位。
光分路器属于接入配线层设施，与用户引入界面分工清楚。
1.4.2工程界面工程界面范围：1、小区三网机房的用户侧配线架建设2、主干配线光缆铺设、熔接、成端3、主干配线光缆与垂直光缆的熔接、光缆接头盒的安装4、楼宇垂直光缆布放5、楼宇光纤分纤箱安装6、皮线光缆的暗管布放7、皮线光缆与垂直光缆的熔接1.4.3光缆配置住宅小区及商住楼的通信及有线电视配套基础设施中公用设施属于业主共有，公用设施主要包括公共交接间，小区通信管道，小区交接设备、室内配线管网，室外配线系统，无线通信设施。
住宅小区及商住楼通信业务接入点的设置关系到工程界面的划分，接入点应设置于小区设备间。
在接入点处开发商应提供小区光缆总配线架，并与住宅区内的光缆分纤箱、家庭信息箱等互通。
1)楼宇分纤箱、配线架设置光缆分纤箱根据现场实际情况一般采用墙挂的方式安装在建筑物的公共部位。
本设计考虑不同楼宇结构及用户数设计设置光缆分纤箱，；每个光缆分纤箱引入至少2N芯垂直光缆(N表示该光缆分纤箱所收容的住户数)，本设计中依据楼宇结构不同采用24-48芯垂直光缆链接光缆分纤箱、楼宇配线架等不同规格的汇聚、熔接节点。
2)主干配线光缆与楼宇垂直光缆公共交接间设置本设计考虑主干配线光缆与楼宇垂直光缆公共交接间设置楼宇负一楼弱电间。
主干配线光缆与楼宇垂直光缆的链接采用144芯光缆接头盒，从光缆接头盒分别接入楼层光纤分纤箱。
3)小区机房设置本设计为保障红线内光网络的链路质量和规范建设及维护界面，分光点的位置统一设于小区机房。
小区机房安装配线设备，提供各运营商接入的公共配线、跳线及维护节点，满足不同运营商的接入要求。
1.5光缆施工技术要求1.5.1光缆敷设安装及施工要求（1）一般要求施工方法：本工程设计光缆采取人工敷设。
架空光缆敷设不应在挂钩内拖放，施工中应在电杆吊在线挂滑轮拖放，以减少光缆承受的应力和损伤光缆护层。
光缆接续：采用专用接头盒，管道光缆与架空光缆接续时，接头盒应安装在人孔内。
光缆接续作电气连接。
光纤接续：按相同序号熔接。
光纤接头衰减：一个中继段内平均值不大于0.08dB/个。
光缆敷设安装应符合《电信网光纤数字元传输系统工程施工及验收暂行技术规定》。
（2）架空光缆本工程设计采用挂钩吊挂，挂钩程式采用25mm挂钩。
光缆预留吊挂在接头盒两侧四线担和吊在线。
（3）管道光缆管道光缆接头盒应安装在手孔内常年积水水位以上。
（4）引上光缆引上光缆采用3.5m长φ50mm镀锌钢管保护，管内穿放1根塑料子管，塑料子管直至光缆与吊线绑扎处。
（5）局内光缆局内光缆根据现有铁架和走线架方式安装。
进局光缆应在孔洞处采用防火封堵。
局内光缆不改变规格，采用PVC塑料标志带包扎。
局内光缆应有识别标志，以与其它光缆区别。
光缆在垂直上升段应分段(段长不大于1米)绑扎。
局内光缆成端在ODF（ODU）上。
(6) 皮线光缆皮线光缆的规格、程式应符合设计规定，光纤技术指标应符合设计文件及技术规范书的要求。
皮线光缆的路由走向应符合设计文件的规定，在地下室、弱电通道井、楼道顶棚内敷设时，应采用ø10的PVC管或ø10的波纹管作保护用管，且绑扎牢固，松紧适度，绑扎间距不宜大于1.5米，绑扎间距应均匀，做到横平竖直，无扭绞，跨越障碍物时不得有托磨现象。
皮线光缆两端的余留长度应统一并且符合工艺要求，皮线光缆拐弯处的曲率半径应不小于40mm。
皮线光缆在客户端成端后冷接子应固定在相应机架或终端盒内，终端盒应固定牢固且美观，便于尾纤的接出。
皮线光缆在光纤分配箱侧应有统一、清楚的标识。
标识内容及制作应符合工程设计或建设单位的要求。
(7) 光缆预留光缆接头盒每侧预留8米，架空光缆800-1000米预留16米。
转弯杆，坡度变更大于2.5%的电杆、跨越杆、直檔杆8根以上每5根电杆光缆在杆上做下垂25cm的预留，并套包长度不小于90cm的纵剖PVC软塑管保护。
局内光缆不考虑预留。
敷设的光缆应挂详尽的标牌，光缆标牌应有光缆程式、编号、局向、纤芯号等内容。
1.5.2光缆技术参数（1）主要技术参数衰减≤0.36dB/km(1310nm)；衰减≤0.22dB/km(1550nm)；模场直径：9.0nm±0.5nm；截止波长<1270nm；最大色散≤3.5ps/km.nm(1285-1330nm)；最大色散≤18ps/km.nm(1550nm)；（2）机械特性（3）皮线光缆的技术要求（4）本工程光缆还未具体选型，更详尽的技术参数以光缆订货合同为准。
1.5.3光缆附件的主要技术参数（1）光纤配线架（ODF）及光纤熔接终端框（ODU）的主要技术参数光纤配线架应能全正面操作，容量大、外形尺寸小，跳纤灵活方便。
光纤熔接/终端框，应能全正面操作，容量大、外形尺寸小，跳纤灵活方便。
采用标准19″安装。
连接器损耗（包括插入、互换和重复）≤ 0.5dB；互换性附加损耗≤ 0.2dB；重复性附加损耗≤ 0.1dB；回波损耗：FC/PC≥ 40dB,FC/SPC≥ 45dB, FC/UPC≥ 50dB, FC/APC≥ 60dB；插拔耐久性寿命＞1000次；机柜高压防护地与机柜绝缘，绝缘电阻＞1000MΩ/500V(DC)；机柜高压防护地与机柜间耐压＞3000V(DC)/min，不击穿，无飞弧；环境温度：-5℃～+40℃，贮存温度：-25℃～+55℃；相对湿度：≤ 85%（+30℃），大气压力：70KPa～106KPa。
（2）光缆接头盒的主要技术参数接头盒外形应尽量小，作封存配线使用的接头盒应俱有分岐进出线孔，最好是二进五出。
良好的抗震、抗压、抗拉，阻燃、坚固耐用。
使用环境：温度-40℃～+55℃、大气压力70-106Kpa。
绝缘电阻：将光缆接头盒按规定的操作程序封装，沉入1.5m深的水中浸泡24h后，光缆接头盒内光缆中金属构件之间、金属构件与地之间的绝缘电阻≥2×104 MΩ；耐电压强度：将光缆接头盒内光缆中金属构件之间、金属构件与地之间在15KV直流电压作用下，1分钟无击穿和飞弧现象。
应能满足光缆架空、管道人井内安装施工的要求。
1.5.4光缆线路保护措施（1）防雷、防强电架空光缆光缆吊线每隔500m左右利用拉线接地，光缆接头处两侧金属构件不作电气连通。
吊线与电力线交越时，套包三线交叉管保护。
局内光缆光缆内的金属构件接保护地线入地。
（2）防机械损伤与树木接触或紧靠电杆部位的光缆可能遭到磨损处，套包长度不小于90cm 的纵剖PVC软塑料保护，光缆跨越或靠近易失火的建筑物段，应包石棉带保护，石棉带外面用PVC带包扎。
1.5.5光缆施工技术规范根据以下相关规范进行：（1）《光缆通信线路工程验收规范》；（2）（YD5006-2003）《本地电话网用户线路工程设计规范》；（3）DXJS1022-2007中国电信光纤到户（FTTH）工程施工及验收规范；（4）GBT50312-2000 建筑与建筑群综合布线系统工程验收规范；（5）YD 5103-2003-I通信管道与通道工程施工及验收规范；（6）YD2001-92标准《市内通信全塑电缆线路工程施工及验收技术规范》。
以及通信行业的其它适用规范。
1.6设备布置及线缆布放电缆布放的原则是：1) 布放距离尽量短而整齐。
2) 通信电缆与电力电缆应该分别在不同路由敷设。
3) 电源线在走线架布放时，必须绑扎牢固、整齐，机房内电缆的布放应整齐有序，工艺美观，不妨碍后续扩容设备的安装。
4) 对所布放各种电缆需按通信行业资源命名标准进行制作标签标识，以便于将来维护管理。
5) 机房所有进出线缆或构件孔洞在线缆或构件安装完毕后要求用放火堵料严密封堵。
1.7其他设计说明（1）光纤分线箱及家庭信息箱内皮线光缆预留长度不小于1M（2）所有光缆成端所配置的单头尾纤均不应太长，采用1M尾纤比较节省空间。
（3）每个家庭信息箱分配2芯光纤，应成端2芯。
（4）本期工程中家庭信息箱内电源的引入均直接从各用户配电箱引电。
