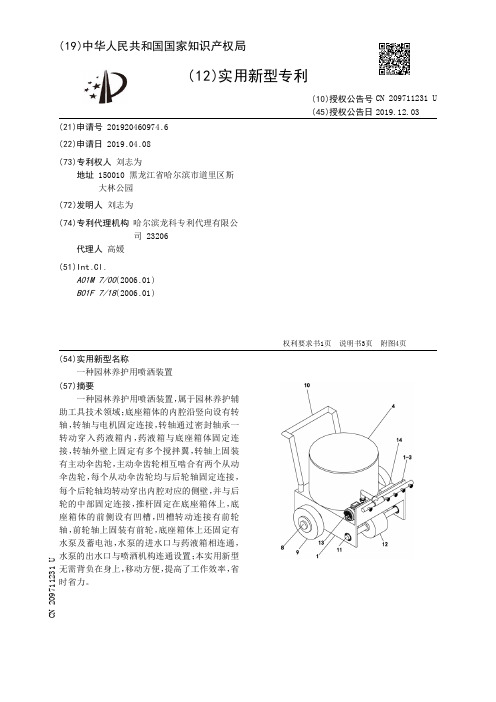

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920460974.6(22)申请日 2019.04.08(73)专利权人 刘志为地址 150010 黑龙江省哈尔滨市道里区斯大林公园(72)发明人 刘志为　(74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.A01M 7/00(2006.01)B01F 7/18(2006.01)(54)实用新型名称一种园林养护用喷洒装置(57)摘要一种园林养护用喷洒装置，属于园林养护辅助工具技术领域；底座箱体的内腔沿竖向设有转轴，转轴与电机固定连接，转轴通过密封轴承一转动穿入药液箱内，药液箱与底座箱体固定连接，转轴外壁上固定有多个搅拌翼，转轴上固装有主动伞齿轮，主动伞齿轮相互啮合有两个从动伞齿轮，每个从动伞齿轮均与后轮轴固定连接，每个后轮轴均转动穿出内腔对应的侧壁，并与后轮的中部固定连接，推杆固定在底座箱体上，底座箱体的前侧设有凹槽，凹槽转动连接有前轮轴，前轮轴上固装有前轮，底座箱体上还固定有水泵及蓄电池，水泵的进水口与药液箱相连通，水泵的出水口与喷洒机构连通设置；本实用新型无需背负在身上，移动方便，提高了工作效率，省时省力。

权利要求书1页 说明书3页 附图4页CN 209711231 U 2019.12.03C N 209711231U权　利　要　求　书1/1页CN 209711231 U1.一种园林养护用喷洒装置，其特征在于：包括底座箱体(1)、转轴(2)、电机(3)、药液箱(4)、主动伞齿轮(6)、推杆(10)、前轮轴(11)、前轮(12)、水泵(13)、蓄电池(14)、两个从动伞齿轮(7)、两个后轮轴(8)、两个后轮(9)、多个搅拌翼(5)及喷洒机构；所述药液箱(4)包括箱体及箱盖，且二者之间相互紧密插接；所述底座箱体(1)的内腔(1-1)内沿竖向设有转轴(2)，所述转轴(2)的下端与电机(3)的输出轴固定连接，所述电机(3)的壳体与底座箱体(1)的下端面固定连接，所述转轴(2)的上端通过密封轴承一转动穿入药液箱(4)内，所述药液箱(4)的下端面与底座箱体(1)的上端面固定连接，位于药液箱(4)内的所述转轴(2)外壁上固定有多个搅拌翼(5)，位于底座箱体(1)内腔(1-1)中的转轴(2)上固装有主动伞齿轮(6)，所述主动伞齿轮(6)的左右两侧相互啮合有两个从动伞齿轮(7)，每个所述从动伞齿轮(7)均与后轮轴(8)的一端固定连接，每个所述后轮轴(8)的另一端均转动穿出所述内腔(1-1)对应的侧壁，并与后轮(9)的中部固定连接，每个轮轴(8)均通过轴承组件支撑，所述轴承组件与底座箱体(1)内底壁固定连接，所述推杆(10)固定在底座箱体(1)上的后部，所述底座箱体(1)的前侧壁下部设有凹槽(1-2)，所述凹槽(1-2)左右侧壁之间转动连接有前轮轴(11)，所述前轮轴(11)上固装有前轮(12)，所述底座箱体(1)的上端面还固定有水泵(13)及蓄电池(14)，所述水泵(13)由蓄电池(14)供电，所述水泵(13)的进水口与药液箱(4)相连通，所述水泵(13)的出水口与喷洒机构连通设置。

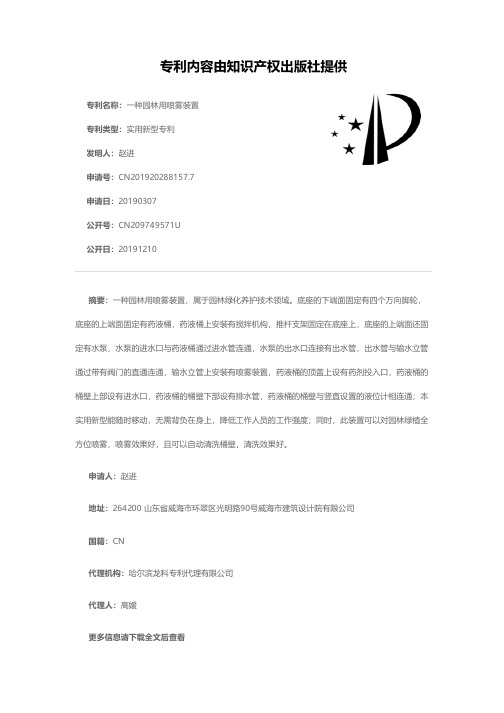

专利名称：一种园林用喷雾装置专利类型：实用新型专利
发明人：赵进
申请号：CN201920288157.7申请日：20190307
公开号：CN209749571U
公开日：
20191210
专利内容由知识产权出版社提供
摘要：一种园林用喷雾装置，属于园林绿化养护技术领域。

底座的下端面固定有四个万向脚轮，底座的上端面固定有药液桶，药液桶上安装有搅拌机构，推杆支架固定在底座上，底座的上端面还固定有水泵，水泵的进水口与药液桶通过进水管连通，水泵的出水口连接有出水管，出水管与输水立管通过带有阀门的直通连通，输水立管上安装有喷雾装置，药液桶的顶盖上设有药剂投入口，药液桶的桶壁上部设有进水口，药液桶的桶壁下部设有排水管，药液桶的桶壁与竖直设置的液位计相连通；本实用新型能随时移动，无需背负在身上，降低工作人员的工作强度；同时，此装置可以对园林绿植全方位喷雾，喷雾效果好，且可以自动清洗桶壁，清洗效果好。

申请人：赵进
地址：264200 山东省威海市环翠区光明路90号威海市建筑设计院有限公司
国籍：CN
代理机构：哈尔滨龙科专利代理有限公司
代理人：高媛
更多信息请下载全文后查看。

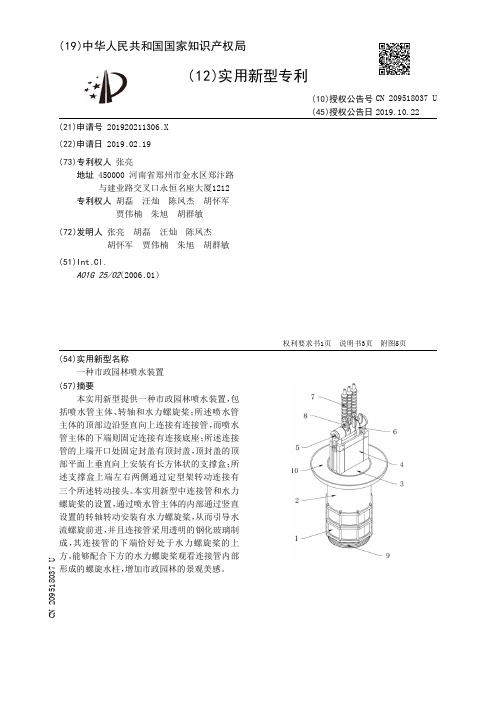

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920211306.X(22)申请日 2019.02.19(73)专利权人 张亮地址 450000 河南省郑州市金水区郑汴路与建业路交叉口永恒名座大厦1212专利权人 胡磊　汪灿　陈凤杰　胡怀军　贾伟楠　朱旭　胡群敏(72)发明人 张亮　胡磊　汪灿　陈凤杰　胡怀军　贾伟楠　朱旭　胡群敏　(51)Int.Cl.A01G 25/02(2006.01)(54)实用新型名称一种市政园林喷水装置(57)摘要本实用新型提供一种市政园林喷水装置，包括喷水管主体、转轴和水力螺旋桨；所述喷水管主体的顶部边沿竖直向上连接有连接管，而喷水管主体的下端则固定连接有连接底座；所述连接管的上端开口处固定封盖有顶封盖，顶封盖的顶部平面上垂直向上安装有长方体状的支撑盒；所述支撑盒上端左右两侧通过定型架转动连接有三个所述转动接头。

本实用新型中连接管和水力螺旋桨的设置，通过喷水管主体的内部通过竖直设置的转轴转动安装有水力螺旋桨，从而引导水流螺旋前进，并且连接管采用透明的钢化玻璃制成，其连接管的下端恰好处于水力螺旋桨的上方，能够配合下方的水力螺旋桨观看连接管内部形成的螺旋水柱，增加市政园林的景观美感。

权利要求书1页 说明书3页 附图5页CN 209518037 U 2019.10.22C N 209518037U权　利　要　求　书1/1页CN 209518037 U1.一种市政园林喷水装置，其特征在于：该市政园林喷水装置包括喷水管主体(1)、连接管(2)、顶封盖(3)、支撑盒(4)、定型架(5)、转动接头(6)、喷水管(7)、阀门(8)、连接底座(9)、进水孔(901)、盛水盘(10)、连接水管(11)、转轴(12)和水力螺旋桨(13)；所述喷水管主体(1)的顶部边沿竖直向上连接有连接管(2)，而喷水管主体(1)的下端则固定连接有连接底座(9)；所述连接管(2)的上端开口处固定封盖有顶封盖(3)，顶封盖(3)的顶部平面上垂直向上安装有长方体状的支撑盒(4)；所述支撑盒(4)上端左右两侧通过定型架(5)转动连接有三个所述转动接头(6)；处于两侧的所述转动接头(6)的底部通过连接水管(11)与下方的顶封盖(3)相连通；所述转动接头(6)上垂直向外连接有喷水管(7)，其喷水管(7)的内端固定安装有阀门(8)。

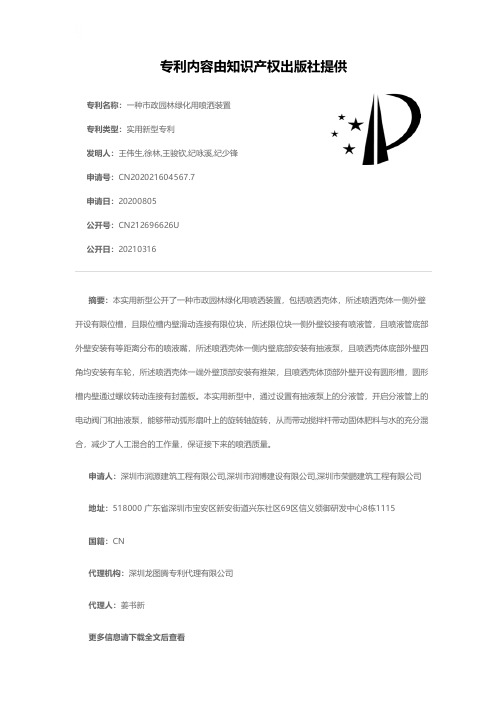

专利名称：一种市政园林绿化用喷洒装置专利类型：实用新型专利
发明人：王伟生,徐林,王骏钦,纪咏溪,纪少锋申请号：CN202021604567.7
申请日：20200805
公开号：CN212696626U
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种市政园林绿化用喷洒装置，包括喷洒壳体，所述喷洒壳体一侧外壁开设有限位槽，且限位槽内壁滑动连接有限位块，所述限位块一侧外壁铰接有喷液管，且喷液管底部外壁安装有等距离分布的喷液嘴，所述喷洒壳体一侧内壁底部安装有抽液泵，且喷洒壳体底部外壁四角均安装有车轮，所述喷洒壳体一端外壁顶部安装有推架，且喷洒壳体顶部外壁开设有圆形槽，圆形槽内壁通过螺纹转动连接有封盖板。

本实用新型中，通过设置有抽液泵上的分液管，开启分液管上的电动阀门和抽液泵，能够带动弧形扇叶上的旋转轴旋转，从而带动搅拌杆带动固体肥料与水的充分混合，减少了人工混合的工作量，保证接下来的喷洒质量。

申请人：深圳市润源建筑工程有限公司,深圳市润博建设有限公司,深圳市荣鹏建筑工程有限公司地址：518000 广东省深圳市宝安区新安街道兴东社区69区信义领御研发中心8栋1115
国籍：CN
代理机构：深圳龙图腾专利代理有限公司
代理人：姜书新
更多信息请下载全文后查看。

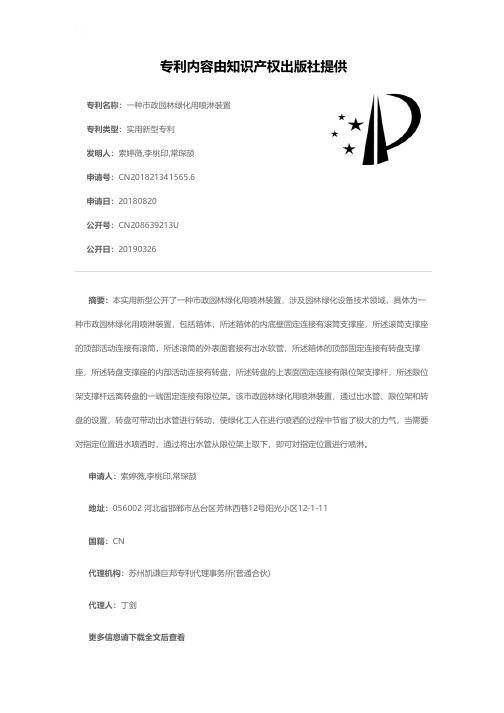

专利名称：一种市政园林绿化用喷淋装置专利类型：实用新型专利
发明人：索婷薇,李桃印,常琛颉
申请号：CN201821341565.6
申请日：20180820
公开号：CN208639213U
公开日：
20190326
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种市政园林绿化用喷淋装置，涉及园林绿化设备技术领域，具体为一种市政园林绿化用喷淋装置，包括箱体，所述箱体的内底壁固定连接有滚筒支撑座，所述滚筒支撑座的顶部活动连接有滚筒，所述滚筒的外表面套接有出水软管，所述箱体的顶部固定连接有转盘支撑座，所述转盘支撑座的内部活动连接有转盘，所述转盘的上表面固定连接有限位架支撑杆，所述限位架支撑杆远离转盘的一端固定连接有限位架。

该市政园林绿化用喷淋装置，通过出水管、限位架和转盘的设置，转盘可带动出水管进行转动，使绿化工人在进行喷洒的过程中节省了极大的力气，当需要对指定位置进水喷洒时，通过将出水管从限位架上取下，即可对指定位置进行喷淋。

申请人：索婷薇,李桃印,常琛颉
地址：056002 河北省邯郸市丛台区芳林西巷12号阳光小区12-1-11
国籍：CN
代理机构：苏州凯谦巨邦专利代理事务所(普通合伙)
代理人：丁剑
更多信息请下载全文后查看。

专利名称：一种园林喷洒装置专利类型：实用新型专利
发明人：孙美丽,郑星晖,顾飞波申请号：CN201920734651.1申请日：20190522
公开号：CN210125507U
公开日：
20200306
专利内容由知识产权出版社提供
摘要：本实用新型属于园林养护设备技术领域，尤其为一种园林喷洒装置，包括底座，所述底座上开设有腔体，所述底座的顶部安装有两个支撑管，两个支撑管的顶端固定安装有同一个支撑板，所述底座的顶部安装有喷洒组件，所述喷洒组件位于两个支撑管之间，所述腔体的底部内壁上固定安装有电机，所述电机的输出轴上固定安装有第一齿轮，所述腔体的底部内壁上固定安装有两个固定块，两个固定块上转动安装有同一个转动杆，所述转动杆上固定套设有第二齿轮，所述第二齿轮与第一齿轮啮合。

本实用新型结构简单，使用方便，可以根据不同高度的树木快速的调整喷洒的高度，且可以调整喷洒的范围，操作十分容易，节约人力和时间。

申请人：孙美丽
地址：312300 浙江省绍兴市上虞市百官街道恒利小区东四区29幢403室
国籍：CN
代理机构：深圳市科吉华烽知识产权事务所(普通合伙)
代理人：谢肖雄
更多信息请下载全文后查看。

专利名称：一种园林绿化工程用茵场喷淋装置专利类型：实用新型专利
发明人：杜俊忠,刘斌,梁宝叶,林泳勤,曾思锋,邓颢申请号：CN201920096467.9
申请日：20190121
公开号：CN209345731U
公开日：
20190906
专利内容由知识产权出版社提供
摘要：本实用新型涉及到一种园林绿化工程设备领域，具体涉及到一种园林绿化工程用茵场喷淋装置。

包括主管道，主管道上端延其长度方向均布开设有多个出水口，主管道上固定有与出水口连通的竖直固定管，出水管下端延伸至孔挡上方的固定管内，固定管上方的出水管上设置有扣件，扣件两弯折部分上端与其一侧的上固定杆铰连接，扣件两弯折部分上端均开设有弧形槽，固定管上的左右两侧均固定有横向的下固定杆，下固定杆位于弧形槽内，出水管后方的扣件上固定有对固定杆进行吸附的磁铁，出水管上端螺纹连接有与其连通的喷头。

本实用新型，结构简单，操作方便，能够节约水资源，降低人工耗费，降低维护成本，安装、拆除方便。

申请人：广东德苑环境建设有限公司
地址：528403 广东省中山市东区孙文东路108号三楼301房
国籍：CN
