14.3 电流的磁场同步训练一、单选题1．下列有关物理学家和他对物理学的贡献，配对正确的是（）A．托里拆利——摆的等时性B．瓦特——光的色散现象C．牛顿——杠杆原理D．奥斯特——电流的磁效应2．对以下四幅图的现象，描述正确的是（）A．图甲：a端磁极是S极，b端磁极是N极B．图乙：地球磁场的N极在地理的北极附近C．图丙：改变电流方向会改变电流周围磁场的强弱D．图丁：司南能够指示方向是由于受到地磁场的作用3．1820年，安培在科学院的例会上做了一个小实验，引起到会科学家的极大兴趣，如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是（）A．通电螺线管转动，直到A端指向南，B端指向北B．通电螺线管转动，直到A端指向北，B端指向南C．通电螺线管仍保持在原来的位置上静止D．通电螺线管能在任意位置静止4．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（）A．通电螺线管的左端为N极B．通电螺线管外A点磁场的方向向左C．小磁针顺时针转动D．小磁针N极指向左5．如图所示的条形磁体置于水平桌面上，电磁铁水平放置且右端固定，当电路中滑动变阻器的滑片P 逐渐向右移动时，条形磁体仍然静止．在此过程中，条形磁体受到的摩擦力A．逐渐增大，方向向左B．逐渐减小、方向向右C．逐渐减小，方向向左D．逐渐增大，方向向右6．图甲是一种磁悬浮地球仪摆件，地球仪内部装有磁铁，底座内部装有如图乙所示的电磁铁。

下列说法正确的是（）A．电磁铁周围存在着磁感线B．地球仪利用异名磁极间相互排斥的原理工作C．乙图中，利用安培定则可判断电磁铁上端是S极D．乙图中，将电源正负极对调后，电磁铁磁极方向不变二、填空题7．电磁铁与永久磁铁相比具有以下两个优点：（1）电磁铁磁性的有无，可以由来控制．（2）电磁铁磁性的强弱可以由来控制．8．图是一株牵牛花的生长攀援情况，若把茎的缠绕方向看作是通电螺线管的导线缠绕方向，则牵牛花的生长方向就可看作是通电螺线管的方向。

三、电流的磁场（总分：54分时间：40分钟）一、填空题（本题包括5小题，每空2分，共20分）1.（2分）电流具有磁效应，证明______和之间是有联系的。

2.（4分）直线电流周围的磁感应线在与导线______的平面上，它们是一些以导线上各点为圆心的______。

3.（4分）直线电流的磁场中，磁感应线方向与______方向有关，当_____反向时，磁感应线也反向。

4.（6分）从磁感应线的分布可以看出：通电螺线管对外相当于一个______磁铁，它也有______、______两个磁极。

5.（4分）通电螺线管中电流的方向与螺线管两端极性的关系，可以用______定则来判定，判定时大拇指所指的那一端就是通电螺线管的______极。

二、选择题（本题包括6小题，每小题3分，共18分。

每小题只有1个选项符合题意）6.根据磁感应线方向的规定可以知道，小磁针北极在某点所受的磁力方向与该点的磁感应线方向（）7.奥斯特实验证明了（）8.图所示是通电螺线管两端磁极情况的示意图，其中正确的是图（）9.通电直导线周围的磁感应线的环绕方向如图所示，则导线中自由电子定向移动的方向是（）10.如图所示，在通电螺线管的周围放着能够自由转动的小磁针a、b、c、d，这四个磁针静止时，位置正确的是（）b C.磁针d D.磁针a、c11.如图所示，甲、乙两线圈宽松地套在光滑的玻璃棒上，可以自由移动，当电键S闭合时，两个线圈将会（）C.甲不动，乙向甲靠近D.乙不动，甲向乙靠近三、作图题（本题包括2小题，每图4分，共16分）12、画出图中通电螺线管和小磁针的N、S极。

13.在图中画出电流流的方向，并标出电源的正、负极。

参考答案磁 2. 垂直同心圆电流 N S。

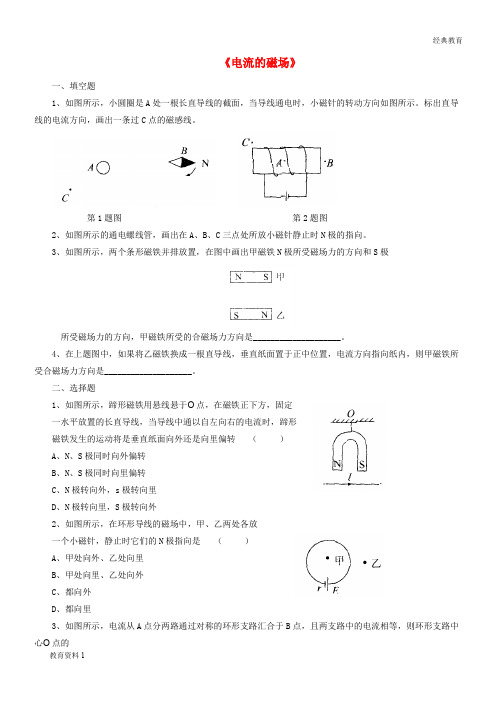

《电流的磁场》一、填空题1、如图所示，小圆圈是A处一根长直导线的截面，当导线通电时，小磁针的转动方向如图所示。

标出直导线的电流方向，画出一条过C点的磁感线。

第1题图第2题图2、如图所示的通电螺线管，画出在A、B、C三点处所放小磁针静止时N极的指向。

3、如图所示，两个条形磁铁并排放置，在图中画出甲磁铁N极所受磁场力的方向和S极所受磁场力的方向，甲磁铁所受的合磁场力方向是____________________。

4、在上题图中，如果将乙磁铁换成一根直导线，垂直纸面置于正中位置，电流方向指向纸内，则甲磁铁所受合磁场力方向是____________________。

二、选择题1、如图所示，蹄形磁铁用悬线悬于Ο点，在磁铁正下方，固定一水平放置的长直导线，当导线中通以自左向右的电流时，蹄形磁铁发生的运动将是垂直纸面向外还是向里偏转（）A、N、S极同时向外偏转B、N、S极同时向里偏转C、N极转向外，s极转向里D、N极转向里，S极转向外2、如图所示，在环形导线的磁场中，甲、乙两处各放一个小磁针，静止时它们的N极指向是（）A、甲处向外、乙处向里B、甲处向里、乙处向外C、都向外D、都向里3、如图所示，电流从A点分两路通过对称的环形支路汇合于B点，且两支路中的电流相等，则环形支路中心Ο点的磁场方向是 ( )。

A、垂直于环形支路所在平面并指向纸内B、垂直于环形支路所在平面并指向纸外C、沿着环形支路平面指向A点D、恰好没有磁场4、如图所示，在同一平面内有四条彼此绝缘的通电直导线，四根导线中的电流大小I1 = I3 〉I2 = I4，要使四根导线所围矩形中心处Ο点的磁场增强，电流被切断的应是( )。

A、I1B、I2C、I3D、I4。

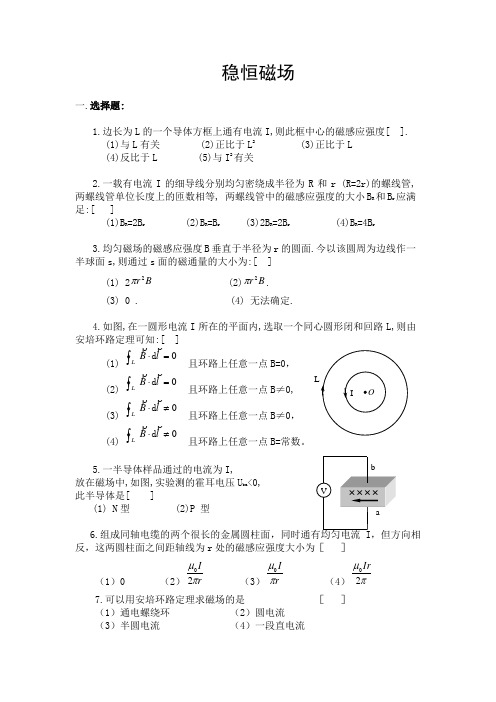

稳恒磁场一.选择题:1.边长为L 的一个导体方框上通有电流I,则此框中心的磁感应强度[ ]. (1)与L 有关 (2)正比于L 2 (3)正比于L(4)反比于L (5)与I 2有关2.一载有电流I 的细导线分别均匀密绕成半径为R 和r (R=2r)的螺线管,两螺线管单位长度上的匝数相等,•两螺线管中的磁感应强度的大小B R 和B r 应满足:[ ](1)B R =2B r (2)B R =B r (3)2B R =2B r (4)B R =4B r3.均匀磁场的磁感应强度B 垂直于半径为r 的圆面.今以该圆周为边线作一半球面s,则通过s 面的磁通量的大小为:[ ](1) 2B r 2π (2)B r 2π.(3) 0 . (4) 无法确定.4.如图,在一圆形电流I 所在的平面内,选取一个同心圆形闭和回路L,则由安培环路定理可知:[ ](1) 0=⋅⎰Ll B d 且环路上任意一点B=0，(2) 0=⋅⎰Ll Bd 且环路上任意一点B ≠0, (3) 0≠⋅⎰Ll Bd 且环路上任意一点B ≠0，(4) 0≠⋅⎰Ll B d 且环路上任意一点B=常数。

5.一半导体样品通过的电流为I,放在磁场中,如图,实验测的霍耳电压U ba <0,此半导体是[ ](1) N 型 (2)P 型6.反，这两圆柱面之间距轴线为r 处的磁感应强度大小为［ ］（1）0 （2）r I πμ20 （3）r I πμ0 （4）πμ20Ir7.可以用安培环路定理求磁场的是 ［ ］ （1）通电螺绕环 （2）圆电流 （3）半圆电流 （4）一段直电流二.填空题:1.将一个通过电流强度为I 的闭合回路置于均匀磁场中,回路所包围面积的法线方向于磁场方向的夹角为α,若均匀通过此回路的磁通量为Φ,则回路所受力矩的大小为______________。

2.边长为2a 的等边三角形导线线圈，通有电流为I ，则线圈中心处的磁感应强度的大小为_______________。

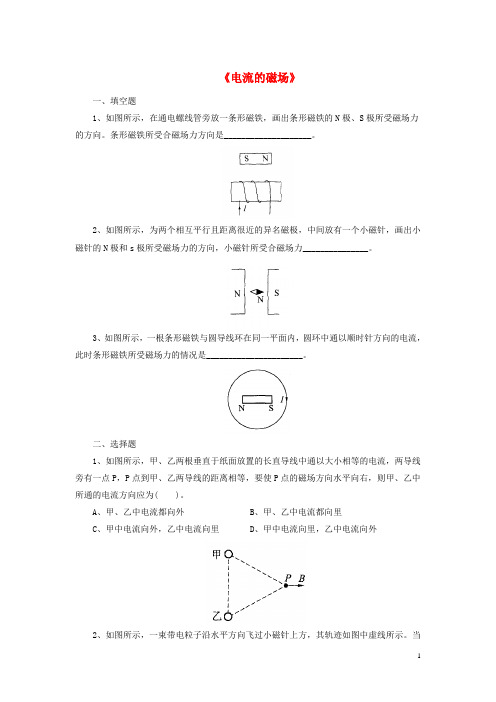

《电流的磁场》
一、填空题
1、如图所示，在通电螺线管旁放一条形磁铁，画出条形磁铁的N极、S极所受磁场力的方向。

条形磁铁所受合磁场力方向是____________________。

2、如图所示，为两个相互平行且距离很近的异名磁极，中间放有一个小磁针，画出小磁针的N极和s极所受磁场力的方向，小磁针所受合磁场力_______________。

3、如图所示，一根条形磁铁与圆导线环在同一平面内，圆环中通以顺时针方向的电流，此时条形磁铁所受磁场力的情况是______________________。

二、选择题
1、如图所示，甲、乙两根垂直于纸面放置的长直导线中通以大小相等的电流，两导线旁有一点P，P点到甲、乙两导线的距离相等，要使P点的磁场方向水平向右，则甲、乙中所通的电流方向应为( )。

A、甲、乙中电流都向外
B、甲、乙中电流都向里
C、甲中电流向外，乙中电流向里
D、甲中电流向里，乙中电流向外
2、如图所示，一束带电粒子沿水平方向飞过小磁针上方，其轨迹如图中虚线所示。

当
粒子飞过时，小磁针的N极转向纸外， S极转向纸内，则这束带电粒子可能是( )
A、水平向右飞行的正离子
B、水平向右飞行的负离子
C、水平向左飞行的正离子
D、水平向左飞行的负离子。

根底稳固1.通电螺线管两端磁极的性质跟下面哪个条件有关()。

A．通过线圈的电流大小B．通过线圈的电流方向C．线圈匝数的多少D．通电螺线管内是否有铁芯2．如以下图，小磁针与导线在同一平面内，在导线的下方，当导线中电流从左到右时，小磁针N极指向垂直于纸面向里，现将导线中电流方向改为从右到左，则小磁针()。

A．不动B．N极向上偏转C．N极指向为垂直于纸面向外D．回到与导线平行的位置3．(山东临沂中考)如以下图，通电螺线管左端小磁针N极指向正确的选项是()。

4．如以下图，通电螺线管的A端是________极，小磁针的D端是________极。

5．在图中，根据通电螺线管的磁感线方向标出电源的正极和小磁针的N极。

综合应用6.如以下图，在一个圆环形的通电导线的里面和外面各放置一个小磁针a、b，通电后，小磁针的N极将(小磁针黑端为N极)()。

A．小磁针a的N极向纸里偏转，小磁针b的N极向纸外偏转B．小磁针a的N极向纸外偏转，小磁针b的N极向纸里偏转C．小磁针a和b的N极都向纸里偏转D．小磁针a和b的N极都向纸外偏转7．有一个蓄电池，它的正负极标志已模糊不清，如何区分？至少写出三种不同的方法。

(器材自选，方法可用文字表达也可用图表示)8．如以下图，一轻质弹簧是用钢制成的，上端固定，下端挂一个轻小的金属片，当开关断开时，金属片刚好与稀盐酸液面接触，当开关闭合后，则会出现什么现象？答案与解析1．B解析：通电螺线管的磁极的极性与电流方向和绕线方向有关，与电流的大小和线圈的匝数无关。

2．C解析：小磁针静止时北极的指向为导线中电流磁场的方向，当电流反向时，电流磁场的方向也反向，原来导线中电流磁场方向垂直于纸面向里，当电流反向时，磁场方向应为垂直于纸面向外。

3．A解析：根据右手螺旋定则判断，四个选项中通电螺线管的左端均是N极，根据磁极间的相互作用及磁场方向，可知只有A中小磁针的指向是正确的。

4．N S解析：电源的正负极，可确定通电螺线管中的电流方向，然后根据右手螺旋定则判断出通电螺线管的N、S极，从而确定小磁针的N、S极。

1．如图1所示，在静止的小磁针的上方拉一根与磁针平行的导线，给导线通电时，磁针会____，改变电流方向，重做实验，磁针会_______。

这个实验叫__________实验。

它表明：_____________2。

发现电流周围存在着磁场的科学家是________.3．通电螺线管周围存在着_________。

它周围的磁感线和________的磁感线相似。

通电螺线管两端的磁极性质跟___________有关. 4.如图2所示，开关S 闭合时，小磁针的指向如图，则A 是电磁铁的是电源的_______极，C 是电源的_____________极5。

电磁铁的优点是：磁性的有无可以由________________来控制，电磁铁的南北极可以用_______________来控制，磁性的强弱可以用________________来控制。

6.钱民同学提出，通电螺线管的磁场极性与电流方向之间的关系可以这样来确定：用右手握住螺线管，让弯曲的四指所指的方向跟螺线管中电流的方向一致，那么，伸直的大拇指所指的那端就是通电螺线管的_________极。

7. 如图3所示小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，其中小磁针涂黑的是N 极，指出画错的小磁针为( ）A ．aB ．bC ．cD ．d8．通电螺线管旁的小磁针静止如图4所示，判断正确的是（ )A ．螺线管a 端为N 极，电源c 端为正极B ．螺线管a 端为S 极，电源c 端为负极C ．螺线管a 端为N 极，电源c 端为负极D ．螺线管a 端为S 极，电源c 端为正极9．下列方法中，不能增强螺线管磁性的是（ )A 。

增加螺线管的匝数B.在通电螺线管内插入铁棒图1 图2 图3 图4C。

增大螺线管线圈中的电流D。

增大螺线管本身的直径10.课外活动时有几位同学讨论后得出，电磁铁两端的极性与下面的条件有关,你认为其中正确的是（）A。

电磁铁两端的极性是由线圈的缠绕方向决定的B.电磁铁两端的极性是由电流的环绕方向决定的C.电磁铁两端的极性是由插入线圈中的铁芯方向决定的D。

北师大版九年级物理全册14.3电流的磁场同步练习题学校:___________姓名：___________班级：___________考号：___________一、单选题1．在下列所示的四个图中，正确地表示出通电螺线管极性关系的是A．B．C．D．2．在下图中，能正确表示螺线管及静止小磁针的N极指向的是A．B．C．D．3．如图所示，甲是铜片，乙是小磁铁．当开关闭合后A．甲将受到向左的排斥力B．甲将受到向右的吸引力C．乙将受到向右的排斥力D．乙将受到向左的吸引力4．如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极．下列判断中正确的是（）A．甲、乙都被吸引B．甲被吸引，乙被排斥C．甲、乙都被排斥D．甲被排斥，乙被吸引5．如图所示的奥斯特实验是为了说明（）A．地球周围存在磁场B．电流在磁场中会受到力的作用C．导线做切割磁感线运动时会产生电流D．电流的周围存在着磁场6．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至B端指向南，A端指向北D．通电螺线管转动，直至A端指向南，B端指向北7．如图所示，当闭合开关S ，且将滑动变阻器的滑片P 向左移动时，图中的电磁铁A．a端是N极，磁性增强B．a 端是S 极，磁性增强C．b 端是N ，磁性减弱D．b 端是S 极，磁性减弱8．如图所示，正确表示小磁针N极指向的是A．B．C．D．9．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是A．通电螺线管的左端为N极B．小磁针一直保持静止C．小磁针的S极向右转动D．通电螺线管外A点的磁场方向向左10．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至B端指向南，A端指向北D．通电螺线管转动，直至A端指向南，B端指向北11．根据图中磁感线的方向和小磁针的指向判断，下列磁现象错误的是（）A．B．C．D．12．如图所示，为电流及其磁场的磁感线分布图示，其中正确的是（）A．B．C．D．13．如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁14．如图中能使条形磁体与通电螺线管相互吸引的是A．B．C．D．二、填空题15．如图所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转．小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转．请你说出小明推测的依据是：_____，你认为磁针的N极会向_____（选填“纸内”或”纸外”）偏转．16．当开关S闭合，小磁针静止时N极指向如图所示，则电源a端为___极．17．根据图中的电源正、负极，可以判断通电螺线管的左端是______极．（选填“N”或“S”）18．根据如图所示线圈缠绕方式和电流方向，判断通电螺丝管的右端是______（选填“N”或“S”）极。

三、电流的磁场一、选择题1．如图1所示，下列说法中错误的是链接例1 易混辨析( )图1A．这是模拟奥斯特实验的一个场景B．图示实验说明了通电导线周围存在磁场C．将电池正、负极对调后，重新闭合电路，小磁针偏转方向改变D．将图中导线断开，小磁针N极将指向地磁的北极2．下列四幅图中，通电螺线管中电流方向的标注正确的是链接例2 方法指导( )图23．图3中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是( )图34．如图4所示，当开关闭合时，虚线表示磁感线，则甲、乙、丙、丁的极性依次是( )图4A．S、N、S、S B．N、N、S、NC．S、S、N、N D．N、S、N、N5．如图5所示，电磁铁P和Q通电后( )图5A．P的右端是N极，Q的左端是S极，它们相互吸引B．P的右端是S极，Q的左端是S极，它们相互排斥C．P的右端是N极，Q的左端是N极，它们相互排斥D．P的右端是S极，Q的左端是N极，它们相互吸引6．在如图6所示的电路中，根据小磁针静止时的指向可知( )图6A．a端是通电螺线管的N极，c端是电源正极B．a端是通电螺线管的N极，c端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．b端是通电螺线管的N极，d端是电源负极7．如图7所示，甲、乙两线圈松松地套在光滑的玻璃棒上，当开关S闭合时，两线圈将( )图7A．互相吸引靠近B．先吸引靠近，后排斥远离C．互相排斥远离D．既不排斥，也不吸引二、填空题8．如图8所示，把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针就会发生偏转。

请运用磁场的观点解释小磁针发生偏转的原因：________________________________________________________________________________________________________________________________________________。
