初三物理《动态电路》分析专题教案动态电路分析专题的复目标是分析开关断开或闭合以及滑动变阻器滑片位置的变化引起电路中电学物理量的变化。

重点是了解串、并联电路的特点，并分析动态电路中电流表、电压表的变化。

同时，学会用“动态”的观点，用“隔离法”简化电路，判断电路连接方式和电压表测量的电压。

在课堂教学中，需要先了解电路特点，如串联电路和并联电路的电流、电压和电阻关系。

同时，还需要掌握欧姆定律的内容和公式，以及变形式。

判断电路连接方式可以先简化电路，将电流表看作导线，将电压表看作开路。

可以使用等效电路来判断电路连接方式。

此外，还可以使用电流分析法和回路法来判断电流表测量通过哪个用电器的电流和电压表测哪部分电路两端的电压。

在复中，需要重点研究动态电路中开关断开或闭合以及滑动变阻器滑片位置的变化对电路中电学物理量的影响。

同时，需要掌握用“动态”的观点和“隔离法”简化电路的方法，以判断电路连接方式和电压表测量的电压。

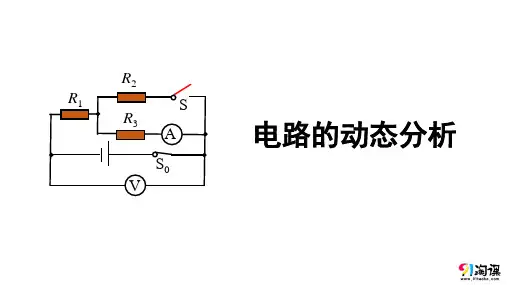

解决的情况下，考虑并联电路的特点.针对练：如图14所示，当滑动变阻器的滑片向左移动时。

A1的示数，A2的示数，电压表的示数填“变大”、“变小”或“不变”）.动态电路是指电路中各元件的电学特性随时间而变化的电路，其中包括开关电路和滑动变阻器电路两种类型。

在开关电路中，开关的断开或闭合会引起电路中电流、电压以及电阻的变化。

对于这种情况，我们需要先明确开关断开和闭合时的电路类型，然后根据欧姆定律判断电流表和电压表的变化情况。

在滑动变阻器电路中，滑片位置的变化会引起电路中电流表和电压表的变化。

对于串联电路中的滑动变阻器，我们需要根据欧姆定律和变形公式来判断电流和电压的变化；对于并联电路中的滑动变阻器，则需要考虑并联电路的特点来解决问题。

文章存在格式错误，无法判断需要删除哪些段落。

因此，以下是对每段话的小幅度改写：通过电路的电流、电压和电阻之间的关系来进行判断。

根据图14所示，在滑动变阻器的滑片向右移动时，电流表A1将会变小，电流表A2将会变大，电压表的示数将会变大。

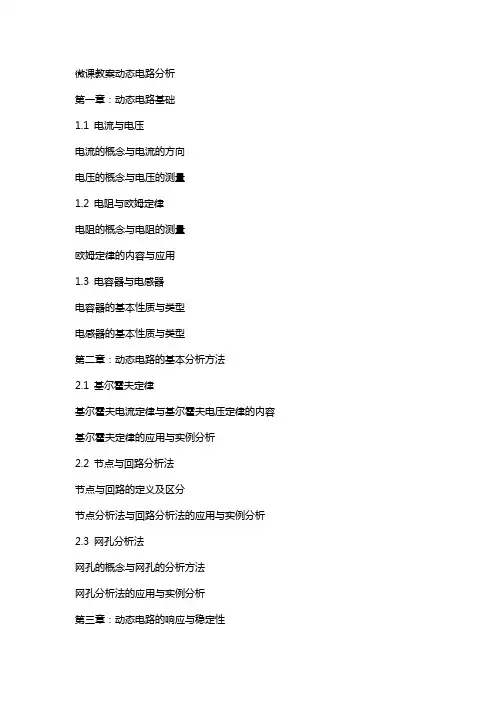

微课教案动态电路分析第一章：动态电路基础1.1 电流与电压电流的概念与电流的方向电压的概念与电压的测量1.2 电阻与欧姆定律电阻的概念与电阻的测量欧姆定律的内容与应用1.3 电容器与电感器电容器的基本性质与类型电感器的基本性质与类型第二章：动态电路的基本分析方法2.1 基尔霍夫定律基尔霍夫电流定律与基尔霍夫电压定律的内容基尔霍夫定律的应用与实例分析2.2 节点与回路分析法节点与回路的定义及区分节点分析法与回路分析法的应用与实例分析2.3 网孔分析法网孔的概念与网孔的分析方法网孔分析法的应用与实例分析第三章：动态电路的响应与稳定性3.1 动态电路的零输入响应动态电路的零输入响应的概念与特点零输入响应的求解方法与应用实例3.2 动态电路的零状态响应动态电路的零状态响应的概念与特点零状态响应的求解方法与应用实例3.3 动态电路的零输入与零状态响应的叠加叠加原理的概念与条件叠加原理的应用与实例分析第四章：动态电路的频率响应4.1 频率响应的基本概念频率响应的定义与特点频率响应的表示方法4.2 滤波器的设计与分析滤波器的基本类型与设计方法滤波器的频率响应分析与应用实例4.3 谐振电路的分析谐振电路的概念与谐振条件谐振电路的频率响应分析与应用实例第五章：动态电路的实际应用5.1 动态电路在信号处理中的应用信号处理中动态电路的作用与实例信号处理中动态电路的设计与分析方法5.2 动态电路在控制电路中的应用控制电路中动态电路的作用与实例控制电路中动态电路的设计与分析方法5.3 动态电路在电力系统中的应用电力系统中动态电路的作用与实例电力系统中动态电路的设计与分析方法第六章：微课教案设计与制作6.1 微课教案设计原则明确教学目标突出教学重难点合理设计教学流程6.2 微课教案结构与内容封面、简介、目录、、作业、拓展等部分的设计教学资源、互动环节、评价反馈等内容的整合6.3 微课教案制作技巧精美的PPT制作与展示生动有趣的动画、视频、图片等素材的运用清晰简洁的讲解与演示第七章：微课教学设计与实施7.1 微课教学策略启发式教学、任务驱动教学等策略的选择与应用教学方法与教学媒体的整合与创新7.2 微课教学过程导入、新课、巩固、拓展等教学环节的设计与实施学生自主学习、合作学习、探究学习的组织与引导7.3 微课教学评价与反思学生学习效果的评价方法与实践教学过程中的问题与反思、教学方法的调整与优化第八章：动态电路分析案例解析8.1 案例一：串联动态电路分析电路图的绘制与分析电路参数的变化对电路性能的影响8.2 案例二：并联动态电路分析电路图的绘制与分析电路参数的变化对电路性能的影响8.3 案例三：混联动态电路分析电路图的绘制与分析电路参数的变化对电路性能的影响第九章：动态电路分析在实际项目中的应用9.1 项目一：音频放大器设计音频放大器的需求分析与设计原则动态电路分析在音频放大器设计中的应用9.2 项目二：滤波器设计滤波器的设计需求与原则动态电路分析在滤波器设计中的应用9.3 项目三：振荡器设计振荡器的设计需求与原理动态电路分析在振荡器设计中的应用第十章：动态电路分析的拓展与研究10.1 现代电路分析方法模糊电路分析、神经网络电路分析等新型分析方法的了解与探讨10.2 动态电路在新技术领域的应用集成电路、物联网、新能源等领域的动态电路应用案例分析10.3 动态电路分析的研究动态与趋势国内外研究现状与热点问题未来发展趋势与研究方向重点和难点解析一、动态电路基础电流与电压的概念理解：电流与电压的定义、方向和测量方法。

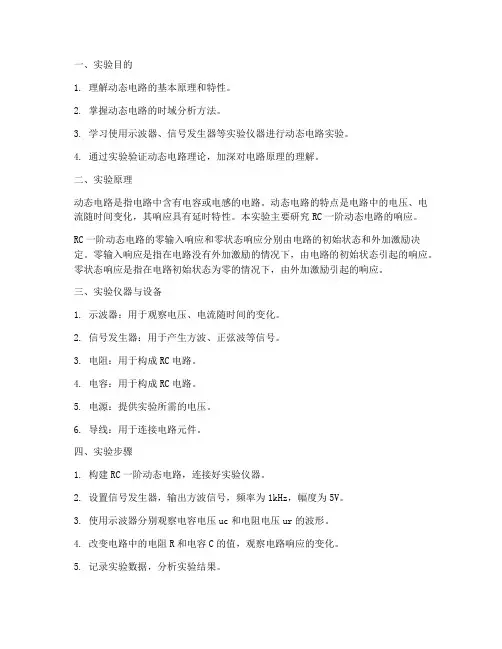

一、实验目的1. 理解动态电路的基本原理和特性。

2. 掌握动态电路的时域分析方法。

3. 学习使用示波器、信号发生器等实验仪器进行动态电路实验。

4. 通过实验验证动态电路理论，加深对电路原理的理解。

二、实验原理动态电路是指电路中含有电容或电感的电路。

动态电路的特点是电路中的电压、电流随时间变化，其响应具有延时特性。

本实验主要研究RC一阶动态电路的响应。

RC一阶动态电路的零输入响应和零状态响应分别由电路的初始状态和外加激励决定。

零输入响应是指在电路没有外加激励的情况下，由电路的初始状态引起的响应。

零状态响应是指在电路初始状态为零的情况下，由外加激励引起的响应。

三、实验仪器与设备1. 示波器：用于观察电压、电流随时间的变化。

2. 信号发生器：用于产生方波、正弦波等信号。

3. 电阻：用于构成RC电路。

4. 电容：用于构成RC电路。

5. 电源：提供实验所需的电压。

6. 导线：用于连接电路元件。

四、实验步骤1. 构建RC一阶动态电路，连接好实验仪器。

2. 设置信号发生器，输出方波信号，频率为1kHz，幅度为5V。

3. 使用示波器分别观察电容电压uc和电阻电压ur的波形。

4. 改变电路中的电阻R和电容C的值，观察电路响应的变化。

5. 记录实验数据，分析实验结果。

五、实验结果与分析1. 当电阻R和电容C的值确定后，电路的零输入响应和零状态响应分别如图1和图2所示。

图1 零输入响应图2 零状态响应从图中可以看出，零输入响应和零状态响应均呈指数规律变化。

在t=0时刻，电容电压uc和电阻电压ur均为0。

随着时间的推移，电容电压uc逐渐上升，电阻电压ur逐渐下降，最终趋于稳定。

2. 当改变电阻R和电容C的值时，电路的响应特性发生变化。

当电阻R增大或电容C减小时，电路的响应时间延长，即电路的过渡过程变慢；当电阻R减小或电容C增大时，电路的响应时间缩短，即电路的过渡过程变快。

3. 通过实验验证了动态电路理论，加深了对电路原理的理解。

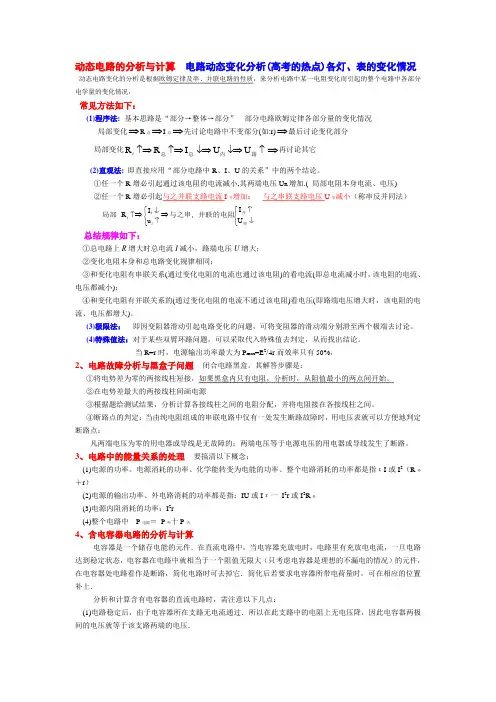

动态电路的分析与计算 电路动态变化分析(高考的热点)各灯、表的变化情况 动态电路变化的分析是根据欧姆定律及串、并联电路的性质，来分析电路中某一电阻变化而引起的整个电路中各部分电学量的变化情况，常见方法如下：(1)程序法: 基本思路是“部分→整体→部分” 部分电路欧姆定律各部分量的变化情况局部变化⇒R 总⇒I 总⇒先讨论电路中不变部分(如:r)⇒最后讨论变化部分局部变化↑↓⇒↓⇒↑⇒↑⇒露内总总U U I R R i ⇒再讨论其它(2)直观法: 即直接应用“部分电路中R 、I 、U 的关系”中的两个结论。

①任一个R 增必引起通过该电阻的电流减小,其两端电压U R 增加.( 局部电阻本身电流、电压) ②任一个R 增必引起与之并联支路电流I 并增加； 与之串联支路电压U 串减小（称串反并同法）⎩⎨⎧↓↑⇒⎩⎨⎧↑↓↑⇒串并并联的电阻与之串局部U I u I R 、i i i 总结规律如下：①总电路上R 增大时总电流I 减小，路端电压U 增大；②变化电阻本身和总电路变化规律相同；③和变化电阻有串联关系(通过变化电阻的电流也通过该电阻)的看电流(即总电流减小时，该电阻的电流、电压都减小)；④和变化电阻有并联关系的(通过变化电阻的电流不通过该电阻)看电压(即路端电压增大时，该电阻的电流、电压都增大)。

(3)极限法： 即因变阻器滑动引起电路变化的问题，可将变阻器的滑动端分别滑至两个极端去讨论。

(4)特殊值法：对于某些双臂环路问题，可以采取代入特殊值去判定，从而找出结论。

当R=r 时，电源输出功率最大为P max =E 2/4r 而效率只有50%，2、电路故障分析与黑盒子问题 闭合电路黑盒。

其解答步骤是： ①将电势差为零的两接线柱短接，如果黑盒内只有电阻，分析时，从阻值最小的两点间开始。

②在电势差最大的两接线柱间画电源③根据题给测试结果，分析计算各接线柱之间的电阻分配，并将电阻接在各接线柱之间。

④断路点的判定：当由纯电阻组成的串联电路中仅有一处发生断路故障时，用电压表就可以方便地判定断路点：凡两端电压为零的用电器或导线是无故障的；两端电压等于电源电压的用电器或导线发生了断路。

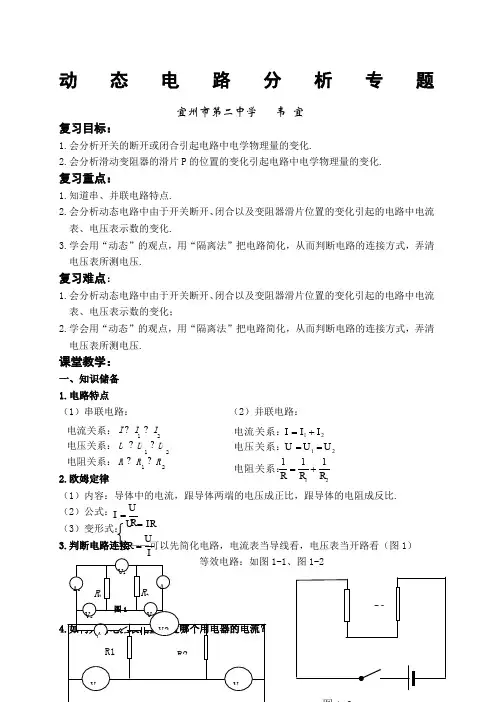

动态电路分析专题宜州市第二中学 韦 宜 复习目标：1.会分析开关的断开或闭合引起电路中电学物理量的变化.2.会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化.复习重点：1.知道串、并联电路特点.2.会分析动态电路中由于开关断开、闭合以及变阻器滑片位置的变化引起的电路中电流表、电压表示数的变化.3.学会用“动态”的观点，用“隔离法”把电路简化，从而判断电路的连接方式，弄清电压表所测电压.复习难点：1.会分析动态电路中由于开关断开、闭合以及变阻器滑片位置的变化引起的电路中电流表、电压表示数的变化；2.学会用“动态”的观点，用“隔离法”把电路简化，从而判断电路的连接方式，弄清电压表所测电压.课堂教学：一、知识储备 1.电路特点（1）串联电路： （2）并联电路： 2.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比. （2）公式： （3）变形式：3.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看（图1） 等效电路：如图1-1、图1-24.如何判断电流表测量通过哪个用电器的电流？ 212121111R R R U U U I I I +===+=电阻关系：电压关系：电流关系：R UI =IUR IR U ==A 3A 2 V 3V 1V 2A 1 R 1 R 2 图1VV3VR1 R2R1R221 2 1 21R R R U U U I I I? ? ? ? ? ? 电阻关系： 电压关系： 电流关系：方法一：看电流表与哪个用电器串联，则就测通过那个用电器的电流（如图2、图3).方法二：电流分析法：看哪些电流流过它，则测通过哪个用电器的电流（如图4）。

测量通过 的电流；测量通过 的电流； 5.如何判断电压表测哪部分电路两端的电压？方法一：电压表与哪个用电器并联就测哪个用电器两端的电压（如图5）测 两端的电压；测 两端的电压.方法二：回路法——看电压表与哪个用电器构成一个回路，而且该回路上没有电源，则电压表就测那个用电器两端的电压（如图6）.测 两端的电压.二、动态电路的类型及分析类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化.例 1.如图7所示电路，将开关S 闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“）分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.针对练习：如图8所示电路中，当开关S 断开时，电阻R 1和R 2是联，开关S 闭合后，电压表的示数将（选填”变大“、”变小“或”不变“）. 例2.如图9所示电路中，灯泡L 1和L 2是 联，当开关S 断开时，电压表的示数将 ，电流表的示数AL 2L 1 AA 1A 2L 2 L 1 V 2A 1 A 2V 1图2 图3 A 1A 2R 2 R 3 R 1图4V 1V 2L 2 L 1 图5R 2R 1 V图6AV 1R 1R 2图7图8VR 1R 2图9VL 2AL 1V将 .（选填“变大”、“变小”或“不变”）分析：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是哪部分的电流和电压。

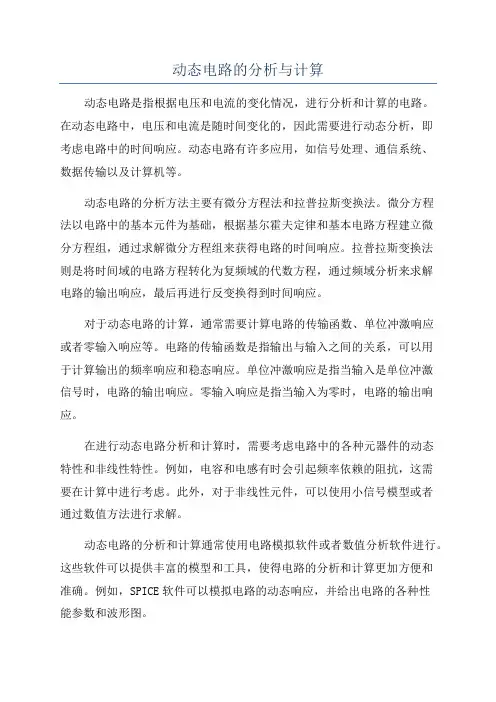

动态电路的分析与计算动态电路是指根据电压和电流的变化情况，进行分析和计算的电路。

在动态电路中，电压和电流是随时间变化的，因此需要进行动态分析，即考虑电路中的时间响应。

动态电路有许多应用，如信号处理、通信系统、数据传输以及计算机等。

动态电路的分析方法主要有微分方程法和拉普拉斯变换法。

微分方程法以电路中的基本元件为基础，根据基尔霍夫定律和基本电路方程建立微分方程组，通过求解微分方程组来获得电路的时间响应。

拉普拉斯变换法则是将时间域的电路方程转化为复频域的代数方程，通过频域分析来求解电路的输出响应，最后再进行反变换得到时间响应。

对于动态电路的计算，通常需要计算电路的传输函数、单位冲激响应或者零输入响应等。

电路的传输函数是指输出与输入之间的关系，可以用于计算输出的频率响应和稳态响应。

单位冲激响应是指当输入是单位冲激信号时，电路的输出响应。

零输入响应是指当输入为零时，电路的输出响应。

在进行动态电路分析和计算时，需要考虑电路中的各种元器件的动态特性和非线性特性。

例如，电容和电感有时会引起频率依赖的阻抗，这需要在计算中进行考虑。

此外，对于非线性元件，可以使用小信号模型或者通过数值方法进行求解。

动态电路的分析和计算通常使用电路模拟软件或者数值分析软件进行。

这些软件可以提供丰富的模型和工具，使得电路的分析和计算更加方便和准确。

例如，SPICE软件可以模拟电路的动态响应，并给出电路的各种性能参数和波形图。

总的来说，动态电路的分析和计算是电路理论和实验的重要组成部分。

通过合理使用分析方法和计算工具，可以获得电路的时间响应和频率响应等信息，为电路设计和优化提供依据。

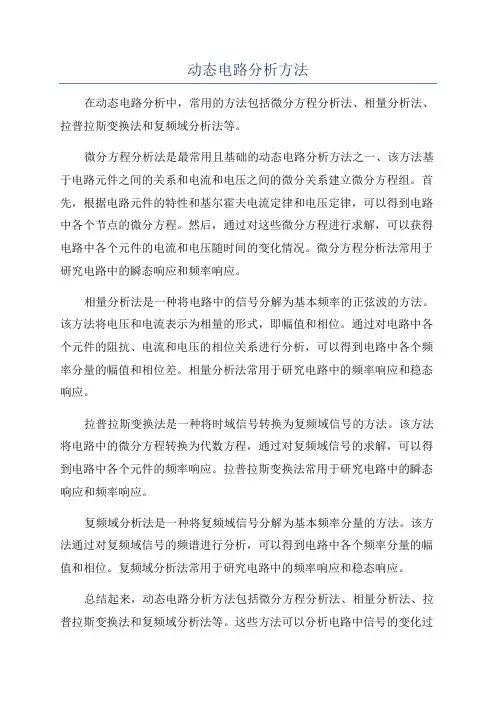

动态电路分析方法在动态电路分析中，常用的方法包括微分方程分析法、相量分析法、拉普拉斯变换法和复频域分析法等。

微分方程分析法是最常用且基础的动态电路分析方法之一、该方法基于电路元件之间的关系和电流和电压之间的微分关系建立微分方程组。

首先，根据电路元件的特性和基尔霍夫电流定律和电压定律，可以得到电路中各个节点的微分方程。

然后，通过对这些微分方程进行求解，可以获得电路中各个元件的电流和电压随时间的变化情况。

微分方程分析法常用于研究电路中的瞬态响应和频率响应。

相量分析法是一种将电路中的信号分解为基本频率的正弦波的方法。

该方法将电压和电流表示为相量的形式，即幅值和相位。

通过对电路中各个元件的阻抗、电流和电压的相位关系进行分析，可以得到电路中各个频率分量的幅值和相位差。

相量分析法常用于研究电路中的频率响应和稳态响应。

拉普拉斯变换法是一种将时域信号转换为复频域信号的方法。

该方法将电路中的微分方程转换为代数方程，通过对复频域信号的求解，可以得到电路中各个元件的频率响应。

拉普拉斯变换法常用于研究电路中的瞬态响应和频率响应。

复频域分析法是一种将复频域信号分解为基本频率分量的方法。

该方法通过对复频域信号的频谱进行分析，可以得到电路中各个频率分量的幅值和相位。

复频域分析法常用于研究电路中的频率响应和稳态响应。

总结起来，动态电路分析方法包括微分方程分析法、相量分析法、拉普拉斯变换法和复频域分析法等。

这些方法可以分析电路中信号的变化过程，以及电路中各个元件的响应特性。

通过深入研究这些分析方法，我们可以更好地理解电路中的信号传输和处理过程，从而设计和优化电路性能。

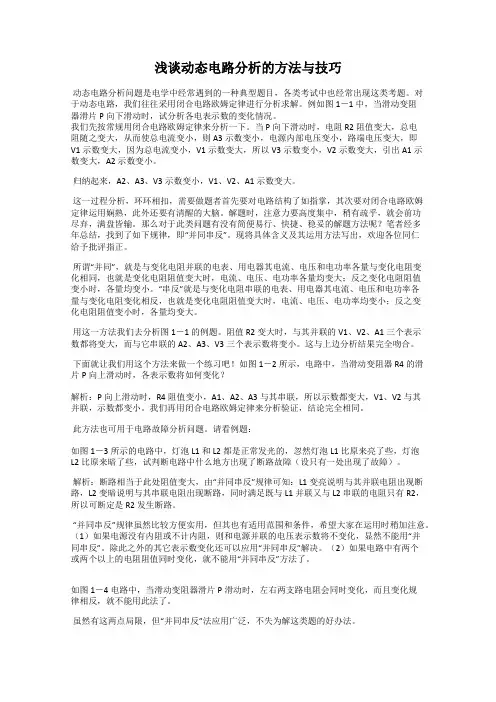

浅谈动态电路分析的方法与技巧动态电路分析问题是电学中经常遇到的一种典型题目，各类考试中也经常出现这类考题。

对于动态电路，我们往往采用闭合电路欧姆定律进行分析求解。

例如图1－1中，当滑动变阻器滑片P向下滑动时，试分析各电表示数的变化情况。

我们先按常规用闭合电路欧姆定律来分析一下。

当P向下滑动时，电阻R2阻值变大，总电阻随之变大，从而使总电流变小，则A3示数变小，电源内部电压变小，路端电压变大，即V1示数变大，因为总电流变小，V1示数变大，所以V3示数变小，V2示数变大，引出A1示数变大，A2示数变小。

归纳起来，A2、A3、V3示数变小，V1、V2、A1示数变大。

这一过程分析，环环相扣，需要做题者首先要对电路结构了如指掌，其次要对闭合电路欧姆定律运用娴熟，此外还要有清醒的大脑。

解题时，注意力要高度集中，稍有疏乎，就会前功尽弃，满盘皆输。

那么对于此类问题有没有简便易行、快捷、稳妥的解题方法呢？笔者经多年总结，找到了如下规律，即“并同串反”。

现将具体含义及其运用方法写出，欢迎各位同仁给予批评指正。

所谓“并同”，就是与变化电阻并联的电表、用电器其电流、电压和电功率各量与变化电阻变化相同，也就是变化电阻阻值变大时，电流、电压、电功率各量均变大；反之变化电阻阻值变小时，各量均变小。

“串反”就是与变化电阻串联的电表、用电器其电流、电压和电功率各量与变化电阻变化相反，也就是变化电阻阻值变大时，电流、电压、电功率均变小；反之变化电阻阻值变小时，各量均变大。

用这一方法我们去分析图1－1的例题。

阻值R2变大时，与其并联的V1、V2、A1三个表示数都将变大，而与它串联的A2、A3、V3三个表示数将变小。

这与上边分析结果完全吻合。

下面就让我们用这个方法来做一个练习吧！如图1－2所示，电路中，当滑动变阻器R4的滑片P向上滑动时，各表示数将如何变化？解析：P向上滑动时，R4阻值变小，A1、A2、A3与其串联，所以示数都变大，V1、V2与其并联，示数都变小。

1. 了解动态电路的基本原理和特性。

2. 掌握动态电路的响应分析方法。

3. 通过实验验证理论，加深对动态电路的理解。

二、实验原理动态电路是指电路中含有电容或电感元件的电路。

动态电路的响应是指电路在受到激励后，电路中电压、电流等参数随时间的变化规律。

本实验主要研究RC电路和RL电路的动态响应。

三、实验仪器与元器件1. 函数信号发生器2. 电阻、电容、电感若干3. 示波器4. 面包板5. 导线若干四、实验内容1. RC电路的响应（1）搭建RC电路，将电容电压作为研究对象。

（2）分别输入正弦波、方波、三角波等不同类型的激励信号，观察电容电压的响应波形。

（3）分析不同激励信号下电容电压的响应特性。

2. RL电路的响应（1）搭建RL电路，将电感电流作为研究对象。

（2）分别输入正弦波、方波、三角波等不同类型的激励信号，观察电感电流的响应波形。

（3）分析不同激励信号下电感电流的响应特性。

1. RC电路响应实验（1）将电阻R、电容C接入电路，用示波器观察电容电压Uc的波形。

（2）分别输入正弦波、方波、三角波等不同类型的激励信号，记录Uc的波形。

（3）分析不同激励信号下Uc的响应特性。

2. RL电路响应实验（1）将电阻R、电感L接入电路，用示波器观察电感电流IL的波形。

（2）分别输入正弦波、方波、三角波等不同类型的激励信号，记录IL的波形。

（3）分析不同激励信号下IL的响应特性。

六、实验结果与分析1. RC电路响应（1）正弦波激励下，电容电压Uc的响应呈正弦波形，且滞后于输入信号90°。

（2）方波激励下，电容电压Uc的响应呈指数上升和下降，响应速度与RC时间常数有关。

（3）三角波激励下，电容电压Uc的响应呈指数上升和下降，响应速度与RC时间常数有关。

2. RL电路响应（1）正弦波激励下，电感电流IL的响应呈正弦波形，且滞后于输入信号90°。

（2）方波激励下，电感电流IL的响应呈指数上升和下降，响应速度与RL时间常数有关。

动态电路的分析方法在处理闭合电路中的动态分析问题时，一是要抓住变化因素和不变因素，用数学语言描述时要明确谁是自变量、谁是常量、谁是因变量。

一般情况下电源的电动势和内阻不会变化。

二是要从元件的变化情况入手，从局部到整体，再回到局部，逐步分析各物理量的变化情况。

具体解题可分为四个步骤：1. 判断局部元件的变化情况，以确定闭合电路的总电阻如何变化。

例如，当开关接通或断开时，将怎样影响总电阻的变化。

当然，更常见的是利用滑动变阻器来实现动态变化。

当然，更常见的是利用滑动变阻器来实现动态变化。

应该记住，电路中不论是串联部分还是并联部分，只要一个电阻的阻值变大时，整个电路的总电阻就变大。

只要一个电阻的阻值变小时，整个电路的总电阻就变小。

2. 判断总电流I如何变化。

例如，当总电阻增大时，由闭合电路欧姆定律知，因此减小。

3. 判断路端电压U如何变化。

此时，由于外电路电阻和电流均变化，故用判断有一定困难，此时可用来判断。

4. 判断电路中其他各物理量如何变化。

上述四个步骤体现了从局部到整体，再回到局部的研究方法。

这四个步骤中，第一步是至关重要的，若判断失误，则后续判断均会出错。

第四步是最为复杂的。

第四步中要能快捷地作出判断，要求在利用物理规律方面，除了欧姆定律、焦耳定律以外，还要熟悉串联电路、并联电路的特点，主要是串联电路中的分压关系和并联电路中的分流关系。

在选取研究对象方面，可采取扫清外围、逐步逼近的方法。

由于与变化元件越近的电路通常与之联系也会越密切，因此其物理量变化也将复杂。

这样，不妨从与变化元件联系最松散的电路开始分析，再逐步推理，从已知条件出发，循着规律，一步一个结论，将结论又作为已知条件向下推理，最后判断变化元件有关物理量的变化情况。

初中动态电路分析方法初中动态电路分析方法是用于分析和解决动态电路问题的一种方法。

动态电路是指电流和电压随时间变化的电路，如电感、电容和二极管等元件。

动态电路的分析方法可以分为直流分析和交流分析两种。

1. 直流分析方法：直流分析是指在电路中所有元件电流或电压都是稳定的，不随时间变化的情况下进行分析。

直流分析方法主要包括基尔霍夫定律和电路分解法。

- 基尔霍夫定律：基尔霍夫定律是指在电路中电流和电压的守恒定律。

根据基尔霍夫定律，我们可以通过列写闭合回路的电流和电压守恒关系来解析电路。

对于一个闭合回路，电流的代数和等于零，电压的代数和等于零。

这些方程可以解决电路中未知量的问题。

- 电流分解法：电流分解法是指通过分解电路中的电流来解析电路。

在复杂的电路中，我们可以将电路分解为不同的分支，然后计算每个分支中的电流，最后再合并计算得到整个电路的电流。

2. 交流分析方法：交流分析是指在电路中电流或电压随时间变化的情况下进行分析。

交流分析方法主要包括复数法和相量法。

- 复数法：复数法是一种使用复数来表示电压和电流的分析方法。

在复数法中，电压和电流分别用复数来表示，复数表示的是电压和电流的振幅和相位差。

通过计算复数的运算，在频域中进行分析，可以得到电路中电压和电流的幅值和相位信息。

- 相量法：相量法是一种使用矢量来表示电压和电流的分析方法。

在相量法中，电压和电流分别用矢量来表示，矢量表示的是电压和电流的振幅和相位差。

通过计算矢量的运算，在频域中进行分析，可以得到电路中电压和电流的幅值和相位信息。

通过直流分析和交流分析方法，我们可以分析并解决动态电路中的问题。

通过这些分析方法，我们可以计算电路中电压、电流、功率和能量等参数，在设计和调试电路时起到重要的作用。

同时，我们还可以通过这些方法研究电路中元件之间的相互作用，进一步理解电路的工作原理。
