配置以太网单板的内部端口

00-00-00-00-00-FF 00-00-00-00-00-01 Data FF-FF-FF-FF-FF-FF 00-00-00-00-00-02 Data 01-80-C2-00-00-0x 00-00-00-00-00-02 Data
00-00-00-00-00-FF 00-00-00-00-00-01 Data FF-FF-FF-FF-FF-FF 00-00-00-00-00-02 Data 01-80-C2-00-00-0x 00-00-00-00-00-02 Data
SVL：Shared VLAN learning 共享地址学习MBiblioteka c Address Age time
Port
Port
2 10 2 …
00-00-00-00-00-01 00-00-00-00-00-01 00-00-00-00-00-12
…
u1 100 s1 s2 … 200 300 …
00-00-00-00-00-01 00-00-00-00-00-02
u1 200 u2 300
…
…
…

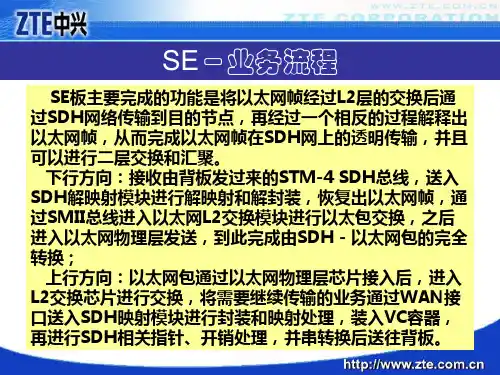

L2交换－以太网接入适配管理
以太网接入适配管理主要完成端口属性 配置、VLAN标记、QoS配置、Trunk配置 、环回检测、速率限制。配置业务时必 须进行配置的项目为：端口属性配置、 VLAN标记配置。 在SFE系列中此方面的配置均在单板属 性菜单中，不方便功能扩展，在SE板中 单独在以太网接入适配管理菜单中设置 ，因设置项目较多，且具有通用性，由 于硬件特性某些功能不支持，或不完全 支持，通过单板应答不支持来确定，包 含详细原因。
Sys Ethernet Interfaces
User Ethernet Interfaces

L2交换－端口属性
端口属性配置中包含：各用户端 口、系统端口是否启用、速率选 择、双工选择、流控选择、是否 自学习MAC地址，一般将需要使 用的用户端口和系统端口启用后 即可，其它项目使用默认值。
自学习MAC地址关闭时，进入此 自学习MAC地址 MAC地址 端口的数据包的SA必须在MAC地 址表项中并指向本端口，否则会 被过滤。
Sys Ethernet Interfaces
User Ethernet Interfaces
Sys Ethernet Interfaces
L2交换－链路状态透传功能（LST）
C1 Link Up Link Down S1 SDH网络 网络 S2 C2 Link Up Link Down
LST： Transport， Link状态透传功能 该功能在端口透传以及GFP封装中的CSF 状态透传功能。 GFP封装中的CSF帧 LST：Link Status Transport，为Link状态透传功能。该功能在端口透传以及GFP封装中的CSF帧 实现，当用户接口（FE、GE；光口、电口）在透传方式时，通过CSF可以支持Link Down状态的传 CSF可以支持 实现，当用户接口（FE、GE；光口、电口）在透传方式时，通过CSF可以支持Link Down状态的传 也可以实现将SDH链路状况传递到用户端口。源端启用LST功能后，发送侧向宿端发送CSF SDH链路状况传递到用户端口 LST功能后 CSF告 递，也可以实现将SDH链路状况传递到用户端口。源端启用LST功能后，发送侧向宿端发送CSF告 警的条件：本点配置了系统端口与用户端口之间的透传模式，当用户端口Link Down， 警的条件：本点配置了系统端口与用户端口之间的透传模式，当用户端口Link Down，且不是由 于本点接收到CSF帧强制关闭时将插入CSF告警，并不再发送有效数据。CSF帧中UPI固定为 CSF帧强制关闭时将插入CSF告警 帧中UPI 于本点接收到CSF帧强制关闭时将插入CSF告警，并不再发送有效数据。CSF帧中UPI固定为 00000001，表示信号丢失，CSF帧间隔全部填充IDLE帧 CSF帧传递间隔时间范围为100ms帧间隔全部填充IDLE 帧传递间隔时间范围为100ms 00000001，表示信号丢失，CSF帧间隔全部填充IDLE帧，CSF帧传递间隔时间范围为100ms-1000ms 宿端接收到CSF帧或发现GFP解封装处于失步状态时，上报CSF告警，指示系统端口接收失效， CSF帧或发现GFP解封装处于失步状态时 CSF告警 。宿端接收到CSF帧或发现GFP解封装处于失步状态时，上报CSF告警，指示系统端口接收失效， 如果宿端也启用该功能并且也是系统端口透传到用户端口，则进入CSF状态， CSF状态 如果宿端也启用该功能并且也是系统端口透传到用户端口，则进入CSF状态，当该用户端口未处 Down时 强制该用户端口Link Down，当用户端口已被强制Link Down或由于用户自身原 于Link Down时，强制该用户端口Link Down，当用户端口已被强制Link Down或由于用户自身原 因已经Link Down时 不进行任何操作。当宿端3秒内一直未再接收到CSF CSF帧或者接收到用户数据 因已经Link Down时，不进行任何操作。当宿端3秒内一直未再接收到CSF帧或者接收到用户数据 帧并且GFP解复用处于同步状态，则上报告警消失，撤销CSF状态。 GFP解复用处于同步状态 CSF状态 帧并且GFP解复用处于同步状态，则上报告警消失，撤销CSF状态。

Ethernet
Private LAN
以太专网
RSTP
Rapid Spanning
Tree Protocol
快速生成树协议
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 4
缩略语清单
缩略语
EVPLn/E VPLAN
英文全名
Ethernet Virtual


TAG标识

如果确定对接设备发出的数据包一定带有VLAN Tag，则可以设置为Tag
aware模式；如果确定对接设备发出的数据包一定不带有VLAN Tag，则可以 设置为Access模式；如果不确定对接设备发出的数据包是否带有VLAN Tag， 则可以设置为Hybrid模式
HUAWEI TECHNOLOGIES CO., LTD.

HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 2
课程目标

学习完此课程，您应能：

掌握EFGS单板的一些基本特性 掌握EFGS单板以太网业务配置注意事项 掌握EFGS单板以太网业务配置方法、步骤 过程



掌握以太网业务检测方法
HUAWEI TECHNOLOGIES CO., LTD.
Protocol
LAPS Link Access Procedure-SDH LCAS Link Capacity Adjustment Scheme SDH的链路接入 规程 链路容量调整规 程 LPT VPN Vitual Private Network Link State Pass Throught

结合中央级传输骨干网业务开通模式及电路开通中出现的问题，为提高中央级传输骨干网业务开通效率，减少各地方不同设备厂家MSTP传输设备与中央级传输骨干网阿尔卡特MSTP传输设备间的互通配置问题，结合?国家电子政务网络中央级传输骨干网业务开通配置技术标准?及几次全国电路组网开通测试中获取的珍贵经历，再次明确中央级传输骨干网不同厂家间MSTP设备互通的配置要求，愿能为电路开通及设备选择提供帮助。

一、一样厂家或不同厂家间设备互通必须配置及调整的内容〔一〕开销字节1．J0、J1、J2字节J0、J1、J2字节应配置为15个连续的“0”〔ASCII值〕。

2．C2字节假设采用VC3、VC4虚级联，C2字节要设置为“0x1B〞。

3．V5字节假设采用VC12虚级联，V5字节的b5、b6、b7应配置为“101〞，K4复帧的b12-b19应设为“0000 1101〞(0D)。

或理解为V5字节的应发和应收都应为“0x0D〞。

〔二〕内部端口LCAS状态中央级传输骨干网电路要求LCAS设置在“使能〞状态，地方用户端MSTP设备需检查LCAS的状态，并设置在“使能〞〔或开启〕状态。

〔三〕外部端口工作模式以太端口工作模式需依据地方用户端网络设备的端口进展调整，一般要配置为100M全双工模式二、一样厂家或不同厂家间设备互通需核对、检查内部端口封装映射的设置内容1.映射协议选择：GFP2.扰码选择：X43+13.检验字段长途：无4.扩展头选项：无三、各厂家设备互通应注意的内容中央级传输骨干网用户中心节点一般采用阿尔卡特1660SM设备，因此各地方设备应分别满足与该设备的互通要求，结合?国家电子政务网络中央级传输骨干网业务开通配置技术标准?，汇总电路全程测试中发现的问题，分别说明如下。

（一）阿尔卡特1642与阿尔卡特1660互通需注意的内容1.阿尔卡特1642工作模式应配置为：ETS方式〔透传〕。

2.阿尔卡特1642 J2字节1642默认J2字节为alcatel, 必须调整为15个连续的“0”〔ASCII值〕。

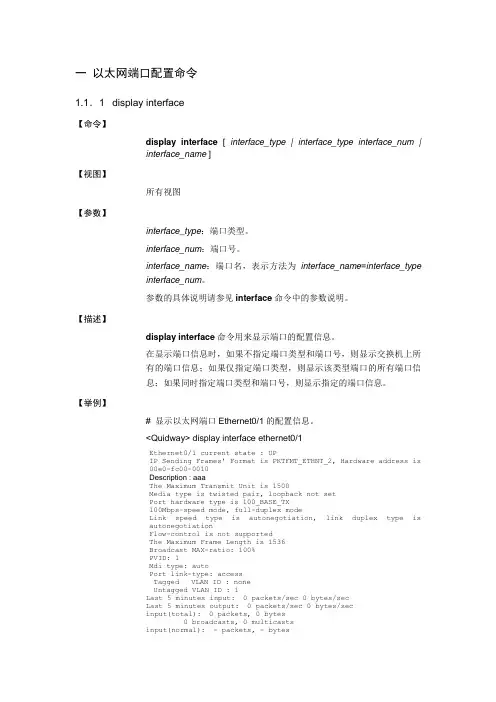

一以太网端口配置命令1.1．1 display interface【命令】display interface[ interface_type | interface_type interface_num |interface_name ]【视图】所有视图【参数】interface_type：端口类型。

interface_num：端口号。

interface_name：端口名，表示方法为interface_name=interface_typeinterface_num。

参数的具体说明请参见interface命令中的参数说明。

【描述】display interface命令用来显示端口的配置信息。

在显示端口信息时，如果不指定端口类型和端口号，则显示交换机上所有的端口信息；如果仅指定端口类型，则显示该类型端口的所有端口信息；如果同时指定端口类型和端口号，则显示指定的端口信息。

【举例】# 显示以太网端口Ethernet0/1的配置信息。

<Quidway> display interface ethernet0/1Ethernet0/1 current state : UPIP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is00e0-fc00-0010Description : aaaThe Maximum Transmit Unit is 1500Media type is twisted pair, loopback not setPort hardware type is 100_BASE_TX100Mbps-speed mode, full-duplex modeLink speed type is autonegotiation, link duplex type isautonegotiationFlow-control is not supportedThe Maximum Frame Length is 1536Broadcast MAX-ratio: 100%PVID: 1Mdi type: autoPort link-type: accessTagged VLAN ID : noneUntagged VLAN ID : 1Last 5 minutes input: 0 packets/sec 0 bytes/secLast 5 minutes output: 0 packets/sec 0 bytes/secinput(total): 0 packets, 0 bytes0 broadcasts, 0 multicastsinput(normal): - packets, - bytes- broadcasts, - multicastsinput: 0 input errors, 0 runts, 0 giants, - throttles, 0 CRC0 frame, - overruns, 0 aborts, 0 ignored, - parity errors Output(total): 0 packets, 0 bytes0 broadcasts, 0 multicasts, 0 pausesOutput(normal): - packets, - bytes- broadcasts, - multicasts, - pausesOutput: 0 output errors, 0 underruns, - buffer failures- aborts, 0 deferred, 0 collisions, 0 late collisions- lost carrier, - no carrier表1-1 端口配置信息描述表1.12 display loopback-detection【命令】display loopback-detection【视图】所有视图【参数】无【描述】display loopback-detection命令用来显示端口环回监测功能是否被开启，如果已经开启，则还会显示出定时监测的时间间隔和目前被环回的端口信息。

第二套题（单选）1. 当标准以太网帧长为64Bytes的信号接入以太网单板后，若启用了QinQ功能，则该信号在单板内部的实际帧长是多少（）Bytes？ [单选题] *648468(正确答案)802. 以太网帧结构中DATA字段的长度范围是。

[单选题] *46-1500字节(正确答案)46-1518字节64-1518节64-1500字节3. 主控板单配情况下的单板替换操作比主控板双配时，要多哪个步骤？ [单选题] *下载原配置数据(正确答案)确保更换前后主机软件版本一致，若不一致请先升级更换单板软件。

网管与网元数据的一致性校验。

查询单板告警，确认原来的告警已经解除。

4. 以下关于MPLS-TP OAM层次的说法，正确的是： [单选题] *Section是Tunnel的服务层，Tunnel是PW的服务层，PW是Service的服务层(正确答案)Section是PW的服务层，PW是Tunnel的服务层，Tunel是Service的服务层Service是PW的服务层，PW是Tunnel的服务层，Tunnel是Section的服务层Tunnel是PW的服务层，PW是Service的服务层，Service是Section的服务层5. 以下关于以太网单板的内部端口属性的描述，错误的是： [单选题] *A. 对Access属性的入端口。

如果输入数据带有VLAN ID，丢弃对Tag Aware属性的入端口，如果输入数据带有VLAN ID，透传接收数据(正确答案)对Access属性的入端口，如果输入数据不带VLAN ID，直接透传对Tag Aware属性的入端口，如果输入数据不带VLAN ID，丢弃6. 以下哪项SOM系统监控不到。

[单选题] *主光路性能发端FEC的类型(正确答案)光性能平坦度收端OTU输入光功率7. 告警反转的设置是基于： [单选题] *A. 单板网元端口(正确答案)告警8. 在网管上查询误码及光功率之前需要进行（）操作，否则无法查询相应教据。

H3C S7500系列以太网交换机命令手册端口基本配置目录目录第1章端口基本配置命令.......................................................................................................1-11.1 端口基本配置命令..............................................................................................................1-11.1.1 broadcast-suppression（以太网端口视图）...........................................................1-11.1.2 broadcast-suppression（VLAN视图）....................................................................1-21.1.3 copy configuration...................................................................................................1-31.1.4 description...............................................................................................................1-41.1.5 display brief interface..............................................................................................1-51.1.6 display interface......................................................................................................1-61.1.7 display loopback-detection......................................................................................1-91.1.8 display port............................................................................................................1-101.1.9 display transceiver-information interface..............................................................1-101.1.10 duplex..................................................................................................................1-111.1.11 flow-control..........................................................................................................1-121.1.12 flow-control enable..............................................................................................1-131.1.13 flow-interval.........................................................................................................1-131.1.14 hardspeedup.......................................................................................................1-141.1.15 interface...............................................................................................................1-151.1.16 jumboframe enable.............................................................................................1-161.1.17 loopback-detection enable..................................................................................1-161.1.18 loopback-detection interval-time.........................................................................1-171.1.19 mdi.......................................................................................................................1-181.1.20 multicast-suppression.........................................................................................1-181.1.21 port access vlan..................................................................................................1-201.1.22 port hybrid pvid vlan............................................................................................1-201.1.23 port hybrid vlan....................................................................................................1-211.1.24 port link-type........................................................................................................1-221.1.25 port trunk permit vlan..........................................................................................1-231.1.26 port trunk pvid vlan..............................................................................................1-241.1.27 reset counters interface.......................................................................................1-241.1.28 shutdown.............................................................................................................1-251.1.29 speed...................................................................................................................1-251.1.30 speedup...............................................................................................................1-261.1.31 virtual-cable-test..................................................................................................1-27第1章端口基本配置命令1.1 端口基本配置命令1.1.1 broadcast-suppression（以太网端口视图）【命令】broadcast-suppression{ ratio | bandwidth bandwidth| pps pps }undo broadcast-suppression【视图】以太网端口视图【参数】ratio：指定以太网端口允许接收的最大广播流量的百分比，取值范围为1～100，缺省值为100。

VLAN 优先 级

选择“网络属性”选项卡。完成参数设置后，单击“应用”。 本例中取值 取值说明 UNI 接口是服务提供商靠近用户侧的接口，处理 IEEE 802.1Q 的 TAG 属性，该端口根据支持的 Tag Aware、Access、Hybrid 标识，对接入用户的报文 VLAN 信息进行处理和识别。

参数项
端口使能
PORT5：使能 PORT6：使能
端口工作 模式 最大帧长 度 MAC 环回
PORT5：自协商 PORT6：自协商 PORT5：1522 PORT6：1522 PORT5：不环回 PORT6：不环回
环回设置用于故障诊断。业务配置时，需要设置 为“不环回”。 环回设置用于故障诊断。业务配置时，需要设置 为“不环回”。



图 1 EVPLAN 业务（IEEE 802.1q 网桥）的配置组网图
说明： 本示例中的单板插放的槽位以 OptiX OSN3500 为例，其余产品的业务配置方法是完全相同 的，唯一的区别是单板插放的槽位可能不同。 单板配置信息 以太网单板交换单板对 EVPLAN（IEEE 802.1q 网桥）业务的支持情况请参见表 1。 本例中，在汇聚节点 NE1 配置一块支持 IEEE 802.1q 网桥的 N1EMS4 以太网交换单板，实现 隔离用户数据的 EVPLAN 业务。 说明： N1EMS4 单板使用 ETF8 单板的电接口接入电信号。如本例中的 N1EMS4 单板的 PORT5 处理的 以太网业务就是由 ETF8 单板的 FE1 接口接入的。 接入节点 NE2 和 NE4 分别配置一块 N1EFT8A 以太网透传单板，配置 EPL 业务实现各自节点 到汇聚节点 NE1 的透明传输。 说明： 如表 1 所示，从业务类型的角度而言，以太网单板分为透传单板和交换单板。透传单板只 支持 EPL 业务，交换单板在支持 EPL 业务的基础上还支持 EVPL 业务和二层交换功能，应用 场景更为丰富。

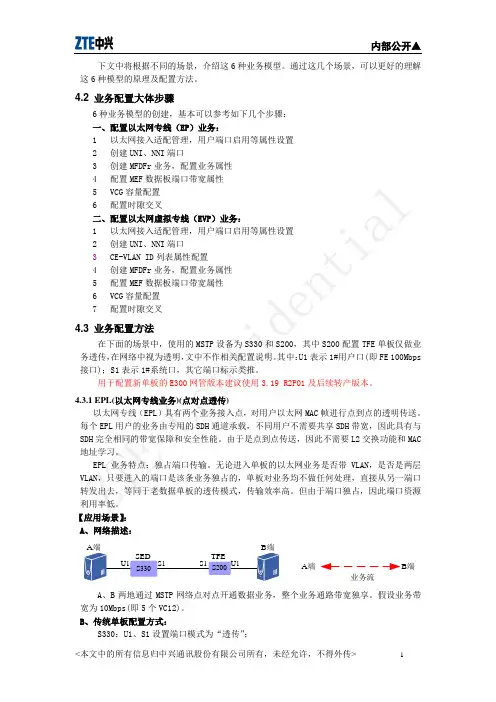

下文中将根据不同的场景，介绍这6种业务模型。

通过这几个场景，可以更好的理解这6种模型的原理及配置方法。

4.2 业务配置大体步骤6种业务模型的创建，基本可以参考如下几个步骤：一、配置以太网专线（EP ）业务：1 以太网接入适配管理，用户端口启用等属性设置2 创建UNI 、NNI 端口3 创建MFDFr 业务，配置业务属性4 配置MEF 数据板端口带宽属性5 VCG 容量配置6 配置时隙交叉二、配置以太网虚拟专线（EVP ）业务：1 以太网接入适配管理，用户端口启用等属性设置2 创建UNI 、NNI 端口3 CE-VLAN ID 列表属性配置4 创建MFDFr 业务，配置业务属性5 配置MEF 数据板端口带宽属性6 VCG 容量配置7 配置时隙交叉4.3 业务配置方法在下面的场景中，使用的MSTP 设备为S330和S200，其中S200配置TFE 单板仅做业务透传，在网络中视为透明，文中不作相关配置说明。

其中：U1表示1#用户口(即FE 100Mbps 接口)；S1表示1#系统口，其它端口标示类推。

用于配置新单板的E300网管版本建议使用3.19 R2P01及后续转产版本。

4.3.1 EPL(以太网专线业务)(点对点透传)以太网专线（EPL ）具有两个业务接入点，对用户以太网MAC 帧进行点到点的透明传送。

每个EPL 用户的业务由专用的SDH 通道承载，不同用户不需要共享SDH 带宽，因此具有与SDH 完全相同的带宽保障和安全性能。

由于是点到点传送，因此不需要L2交换功能和MAC 地址学习。

EPL 业务特点：独占端口传输。

无论进入单板的以太网业务是否带VLAN ，是否是两层VLAN ，只要进入的端口是该条业务独占的，单板对业务均不做任何处理，直接从另一端口转发出去，等同于老数据单板的透传模式，传输效率高。

但由于端口独占，因此端口资源利用率低。

【应用场景】：A 、网络描述：A 端端业务流 A 、B 两地通过MSTP 网络点对点开通数据业务，整个业务通路带宽独享。

1.1 clear port ............................................................................................................................ 1-1 1.2 description.......................................................................................................................... 1-1 1.3 show interface.................................................................................................................... 1-2 1.4 shutdown............................................................................................................................ 1-4 1.5 speed ................................................................................................................................. 1-5
i
Quidway S8016 路由交换机 用户手册 命令参考分册 以太网端口配置
第 1 章 端口配置命令
第1章 端口配置命令

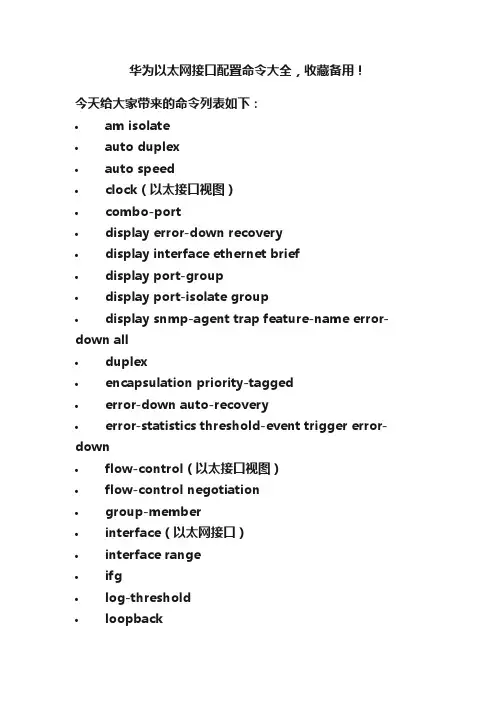

华为以太网接口配置命令大全，收藏备用！今天给大家带来的命令列表如下：•am isolate•auto duplex•auto speed•clock（以太接口视图）•combo-port•display error-down recovery•display interface ethernet brief•display port-group•display port-isolate group•display snmp-agent trap feature-name error-down all•duplex•encapsulation priority-tagged•error-down auto-recovery•error-statistics threshold-event trigger error-down•flow-control（以太接口视图）•flow-control negotiation•group-member•interface（以太网接口）•interface range•ifg•log-threshold•loopback•mac-address（以太网接口视图）•management-plane isolate enable •management-port isolate enable•mdi•mtu（以太网接口视图）•negotiation auto•port-down holdoff-timer•port-group•port-group group-member•port-isolate enable•port-isolate mode•portswitch•set flow-statistics include-interframe•snmp-agent trap enable feature-name error-down•speed•trap-threshold•trap-threshold error-statistics•virtual-cable-test详细介绍如下：am isolate命令功能am isolate命令用来配置当前接口与指定接口的单向隔离。

一以太网端口配置命令1.1．1 display interface【命令】display interface[ interface_type | interface_type interface_num |interface_name ]【视图】所有视图【参数】interface_type：端口类型。

interface_num：端口号。

interface_name：端口名，表示方法为interface_name=interface_typeinterface_num。

参数的具体说明请参见interface命令中的参数说明。

【描述】display interface命令用来显示端口的配置信息。

在显示端口信息时，如果不指定端口类型和端口号，则显示交换机上所有的端口信息；如果仅指定端口类型，则显示该类型端口的所有端口信息；如果同时指定端口类型和端口号，则显示指定的端口信息。

【举例】# 显示以太网端口Ethernet0/1的配置信息。

<Quidway> display interface ethernet0/1Ethernet0/1 current state : UPIP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is00e0-fc00-0010Description : aaaThe Maximum Transmit Unit is 1500Media type is twisted pair, loopback not setPort hardware type is 100_BASE_TX100Mbps-speed mode, full-duplex modeLink speed type is autonegotiation, link duplex type isautonegotiationFlow-control is not supportedThe Maximum Frame Length is 1536Broadcast MAX-ratio: 100%PVID: 1Mdi type: autoPort link-type: accessTagged VLAN ID : noneUntagged VLAN ID : 1Last 5 minutes input: 0 packets/sec 0 bytes/secLast 5 minutes output: 0 packets/sec 0 bytes/secinput(total): 0 packets, 0 bytes0 broadcasts, 0 multicastsinput(normal): - packets, - bytes- broadcasts, - multicastsinput: 0 input errors, 0 runts, 0 giants, - throttles, 0 CRC0 frame, - overruns, 0 aborts, 0 ignored, - parity errors Output(total): 0 packets, 0 bytes0 broadcasts, 0 multicasts, 0 pausesOutput(normal): - packets, - bytes- broadcasts, - multicasts, - pausesOutput: 0 output errors, 0 underruns, - buffer failures- aborts, 0 deferred, 0 collisions, 0 late collisions- lost carrier, - no carrier表1-1 端口配置信息描述表1.12 display loopback-detection【命令】display loopback-detection【视图】所有视图【参数】无【描述】display loopback-detection命令用来显示端口环回监测功能是否被开启，如果已经开启，则还会显示出定时监测的时间间隔和目前被环回的端口信息。

19.1 概述..........................................................................................................................................................19-2 19.2 配置以太网端口物理属性 ......................................................................................................................19-3
表19-1 MA5680T 支持的以太网端口
类型
提供端口
工作模式
1000Base-TX 千兆电口
半双工、全双工、自协商
1000Base-SX 1000Base-LX
千兆多模光口 千兆单模光口
全双工、自协商 全双工、自协商
支持速率
10Mbit/s 100Mbit/s 1000Mbit/s 1000Mbit/s
例如：关闭 GIU 板以太网端口 0/19/1 自协商模式。
huawei(config-if-giu-0/19)#auto-neg 1 disable
使用 display port state 命令查询以太网端口 0/19/1 的配置信息。
huawei(config-if-giu-0/19)#display port state 1 The port is active Native VLAN ID is 1 Ethernet port is offline Ethernet port is full duplex Ethernet port rate is 100M Ethernet port does not support flow control Line-adaptive function of the ethernet port is auto-negotiation

点到点EPL业务配置方法：EFT---EFS01. 一．了解业务需求及环路使用情况。

根据电路调度单查看要开通电路的带宽，需要绑定2M数量；查看基站所在环路是否能满足以太网业务配置的传输需求。

二．配置SDH交叉连接。

在路径配置视图下，点击基站EFT单板选用第二个VC4中时隙；点击EFS0单板选择第四个或者第八个VC4中的时隙，根据SDH业务配置原则进行业务配置，并激活电路。

注意：EFT/EFS单板一般插放在小盒子上，且小盒子不支持时分交叉，所以在EFT/EFS单板选择的时隙要和线路侧选择的时隙一致。

三．配置以太网板EFT单板配置1以太网业务配置网元管理器---选中EFT单板---配置---以太网业务根据电路调度单选择port端口（EFT单板的port端口和vctrunk 是绑定），在绑定通道一栏下，点击配置：可配置端口---port端口和vctrunk是绑定的，这里不需要选择。

级别：VC12级别（根据实际需求选择，本次是配置2M业务）方向：双向。

可选时隙：选择配置SDH路径的时隙。

2以太网接口管理网元管理器---选中EFT单板---配置---以太网接口管理外部端口：基本属性,选择需要配置的port端口：端口是能选择使能，工作模式：根据具体情况选择（华为设备一般不选自适应工作模式）。

内部端口：不用更改属性，选择默认。

3以太网接口协议设置：内部端口：保证互开业务的内部端口的封装协议一致。

（一般选为GFP协议）EFS0单板配置：1以太网业务配置网元管理器---选中EFS0单板---配置---以太网业务根据电路调度单选择port端口，在绑定通道一栏下，点击新建：单板：选择本次配置单板业务类型。

级别：VC12级别（根据实际需求选择，本次是配置2M业务）方向：双向。

源端口：根据调单号选择port端口。

宿端口：选择vctrunk（一般port和VCTRUNK保持一致，便于维护）最后点击配置，选择SDH路径配置时隙。

4
以太网单板端口属性
最大传送单元：链路层规定的一次传送单元的最大长度，取值受 硬件限制。端口接收到大于MTU值的数据帧，无条件丢弃，导致业 务异常。
• 一般情况下设臵MTU值为1522－－最大基本帧长＋VLAN
• 二层VPN有不同长度数据帧，正常情况下都在1548以内。 建议：在了解业务的基础上设臵最大传送单元。
端口使能：决定端口是否收发数据和上报告警，如果是光口，端 口禁止会关断激光器的输出。
常见错误：未使用的端口设臵端口使能，使用的端口未设臵端口使 能。 建议：按照用户开通业务的情况设臵相应端口为使能。
端口工作模式：确定端口的实际比特率（包含净荷和开销）和双 工方式，主要有auto/10mhalf/10mfull/100mhalf/100mfull/1000mfull几 种。 常见错误：在不清楚对接网口工作模式的前提下，随意设臵工作模 式。 建议：严格与对接设备的网口工作模式一致。
大门岗
VID/PVID
小门岗1 VLAN过滤表
小门岗2
8
VLAN ID配置
注意端口和业务之间的关系！
9
以太网数据封装协议
封装协议：将变长的以太网数据帧放到字节同步的SDH网络中传 输，有效进行定帧；
配臵中需要注意：互通业务的VCTRUNK必须使用相同的封装协议， 相同协议的参数必须一致。
常见的错误： 1、EFGS V1和EFGS V2对接，V1默认为LAPS、V2默认为GFP，业 务不通无告警或有FCS_ERROR告警。 2、EFGSV2之间或V1与V2对接，使用LAPS封装协议，同样业务不 通。因为V2版本主机可以下发LAPS封装，但单板侧实际工作在 GFP模式下。 3、GFP、LAPS等协议注意其是否加扰、是否启用扩展头、 FCS32/FCS16、FCS校验序大小是否一致。 判断方法：发送数据帧，如果不通，可以在排除交叉连接问题后考 虑封装问题。

端口配置目录目录第1章以太网端口配置........................................................................................................1-11.1 以太网端口简介.........................................................................................................1-11.2 以太网端口配置.........................................................................................................1-21.2.1 以太网端口配置任务列表..................................................................................1-21.2.2 进入/退出以太网端口配置模式...........................................................................1-21.2.3　关闭／打开以太网端口.......................................................................................1-31.2.4 设置以太网端口的描述字符串............................................................................1-31.2.5　设置以太网端口的双工状态..............................................................................1-31.2.6　设置以太网端口的速率.....................................................................................1-41.2.7 设置以太网端口连接的网线类型........................................................................1-51.2.8 设置以太网端口的流量控制...............................................................................1-51.2.9 禁止/允许长帧通过以太网端口...........................................................................1-51.2.10 禁止/允许以太网端口进行MAC地址学习.........................................................1-61.2.11 设置以太网端口的链路环回检测功能................................................................1-61.2.12　设置以太网端口的优先级................................................................................1-71.2.13　将以太网端口设置为Trunk端口.....................................................................1-71.2.14　设置Trunk端口的属性...................................................................................1-81.2.15　指定以太网端口所属的VLAN..........................................................................1-81.3 以太网端口的监控与维护............................................................................................1-91.4 以太网端口配置举例.................................................................................................1-101.4.1　配置Trunk端口的PVID......................................................1-101.5 以太网端口配置排错.................................................................................................1-11第2章以太网端口汇聚配置.................................................................................................2-12.1 以太网端口汇聚简介...................................................................................................2-12.2 以太网端口汇聚配置...................................................................................................2-12.2.1 以太网端口汇聚配置任务列表............................................................................2-12.2.2 将一组以太网端口设置为同一个汇聚组的成员....................................................2-12.3 以太网端口汇聚的监控与维护.....................................................................................2-22.4 以太网端口汇聚典型配置举例.....................................................................................2-22.4.1 配置参与汇聚的以太网端口...............................................................................2-22.5 以太网端口汇聚故障的诊断与排除...............................................................................2-3第1章以太网端口配置1.1 以太网端口简介S5516以太网交换机在后面板上提供1个固定的10Base-T以太网接口在前面板上提供4个千兆扩展模块插槽满配置情况下S5516以太网交换机支持的以太网端口特性如下可以与升级软件所在的网络设备协商确定双工工作方式l1000Base-LX/SX以太网端口工作在千兆全双工模式下1000Base-SX 模块可以为用户提供4个千兆多模光端口可以工作在半双工自协商模式下作为升级软件用的10Mbit/s以太网端口不可配置下面一起来介绍1.2 以太网端口配置1.2.1 以太网端口配置任务列表要配置以太网端口的相关特性参数然后对相关参数进行配置l进入/退出以太网端口配置模式l关闭／打开以太网端口l设置以太网端口的描述字符串l设置以太网端口的双工状态l设置以太网端口的速率l设置以太网端口连接的网线类型l设置以太网端口的流量控制l禁止/允许长帧通过以太网端口l禁止/允许以太网端口进行MAC地址学习l设置以太网端口的链路环回检测功能l设置以太网端口的优先级l将以太网端口设置为Trunk端口l设置Trunk端口的属性l指定以太网端口所属的VLAN1.2.2 进入/退出以太网端口配置模式要对以太网端口进行配置也可以通过退出命令回到全局配置模式表1-1 进入以太网端口配置模式操作命令进入以太网端口配置模式interface interface_type interface_number请在以太网端口配置模式下进行下列配置表1-2 退出当前所在的以太网端口操作命令退出当前所在的以太网端口exit1.2.3 关闭／打开以太网端口可以指定关闭/打开当前的以太网端口表1-3 关闭/打开以太网端口操作命令关闭以太网端口shutdown打开以太网端口no shutdown这一对命令一般用于重新启动以太网端口通过先关闭端口再将其打开的方法这在某些情况需要使其生效缺省情况下1.2.4 设置以太网端口的描述字符串可以对以太网端口设置必要的描述请在以太网端口配置模式下进行下列配置端口的描述字符串为空全双工进行设置请在以太网端口配置模式下进行下列配置1000Base-LX/SX千兆以太网端口只能工作在全双工模式下全双工自协商缺省情况下自协商即自动与对端协商确定是工作在全双工状态还是工作在半双工状态一般强制双方的端口都工作在全双工状态1000Base-T以太网端口则能够支持10Mbit/s1000Mbit/s三种速率请在以太网端口配置模式下进行下列配置1000Base-LX/SX以太网端口只支持1000Mbit/s这一种速率10Mbit/s100Mbit/s缺省情况下1.2.7 设置以太网端口连接的网线类型1000Base-T以太网端口可以连接普通或交叉这两种类型的五类双绞线请在以太网端口配置模式下进行下列配置端口的网线类型为autoÐÍ1.2.8 设置以太网端口的流量控制可以通过下面的命令启动或关闭以太网端口的流量控制功能表1-8 设置以太网端口的流量控制操作命令启动以太网端口的流量控制flow-control关闭以太网端口的流量控制no flow-control缺省情况下1.2.9 禁止/允许长帧通过以太网端口在进行文件传输等大吞吐量数据交换的时候1518字节可以通过该命令请在以太网端口配置模式下进行下列配置表1-9 禁止/允许长帧通过以太网端口操作命令禁止长帧通过以太网端口jumboframe disable允许长帧通过以太网端口no jumboframe disable缺省情况下1.2.10 禁止/允许以太网端口进行MAC地址学习以太网端口可以进行MAC地址学习再收到以此地址为目的地址的数据报文时不会对其进行广播转发例如潜在的攻击者可能使用不同源地址的以太网帧来攻击交换机此时请在以太网端口配置模式下进行下列配置允许以太网端口进行MAC地址学习环回检测分为两种对内自环适用于检测本端口配合检查对端以及连接线路的物理状况只有在做测试时请在以太网端口配置模式下进行下列配置表1-11 设置以太网端口的链路环回检测功能操作命令指定以太网端口进行对内自环检测loopback internal指定以太网端口允许进行对外回波检测loopback external禁止以太网端口进行链路环回检测no loopback缺省情况下1.2.12 设置以太网端口的优先级可以通过下面的命令设置某个以太网端口的优先级表1-12 设置以太网端口的优先级操作命令设置以太网端口的优先级priority priority将以太网端口的优先级恢复为缺省值no priority缺省情况下1.2.13 将以太网端口设置为Trunk端口在与VLAN有关的配置中顾名思义TrunkËüÔÊÐíÖ¸¶¨µÄÒ»¸ö»ò¶à¸öVLAN的帧通过它只允许其所属VLAN的帧通过请在以太网端口配置模式下进行下列设置所有的以太网端口均为Access端口1.2.14 设置Trunk端口的属性将一个以太网端口指定为Trunk端口以后当指定允许通过的VLAN后而指定缺省的VLAN ID VLAN帧的发送和接收遵循IEEE 802.1Q标准表1-14 设置Trunk端口的属性操作命令指定Trunk端口允许通过的VLAN switchport trunk allowed vlan { vlan_list | all }取消对Trunk端口允许通过VLAN的指定no switchport trunk allowed vlan { vlan_list | all }设置Trunk端口的缺省VLAN ID switchport trunk native vlan vlan_id 将Trunk端口的缺省VLAN ID恢复为缺省值no switchport trunk native缺省情况下除了VLAN 1之外不允许其它任何VLAN的帧通过该设置只对Trunk端口有效此命令使用的条件是即Access端口所指定的VLAN 不是缺省VLAN并且必须已经存在表1-15 指定以太网端口所属的VLAN操作命令指定以太网端口所属的VLAN switchport access vlan vlan-id把以太网端口从指定VLAN中删除no switchport access vlan vlan-id缺省情况下后配置的归属关系将会覆盖原有的归属关系包括端口类型是否双工流控这些信息对于监控和维护以太网端口是有用处的使用clear命令可以清除以太网端口的统计信息其中表1-16 显示以太网端口的信息操作命令清除端口的统计信息clear interface[ interface_type [ interface_number ] ]显示端口的所有信息show interface [ interface_type [ interface_number ] ]Quidway# show interface gigabitethernet 1/1GigabitEthernet1/1 is upHardware is Gigabit Ethernet, Hardware address is 00e0.fc00.5516Auto-duplex, Auto-speed, 1000_BASE_TFlow control is enableAllow jumbo frame to passPVID is 11Priority is 0Description: S5516 GigaEth 2/1Mdi type: autoLoopback: internalIt is a vlan trunking port, vlan(s) passing this port:1(default vlan)vlan(s) allowed to pass this port:1(default vlan), 2-3, 6-10It is not a monitor portIt doesn't belong to a port-aggregation0 packets output0 bytes, 0 multicasts, 0 broadcasts, 0 pauses0 packets input0 bytes, 0 multicasts, 0 broadcasts, 0 pauses0 FCS errors0 long frames1.4 以太网端口配置举例1.4.1 配置Trunk端口的PVID1. 组网需求S5516系列以太网交换机与对端交换机使用Trunk端口GigabitEthernet 1/4相连ＰＶＩＤ即缺省VLAN IDµ±ÒÔÌ«ÍøÖ¡·¢Ë͹ý³ÌÖгö´í¿ÉÒÔ½«PVID作为标签打上Quidway(config)# interface gigabitethernet 1/4²¢ÔÊÐí27到50ÕâЩVLAN最好已创建Quidway(config-if-GigabitEthernet1/4)# switchport trunk allowed vlan 2 6 7to 50 120Quidway(config-if-GigabitEthernet1/4)# exit创建VLAN 100设置端口GigabitEthernet 1/4的PVID为100Quidway(config-vlan100)# interface gigabitethernet 1/4Quidway(config-if-GigabitEthernet1/4)# switchport trunk native vlan 100Quidway(config-if- GigabitEthernet1/4)# show interface GigabitEthernet 1/4GigabitEthernet1/4 is upHardware is Gigabit Ethernet, Hardware address is 00e0.fc00.0010Auto-duplex, Auto-speed, 1000_BASE_TAllow jumbo frame to passFlow control is disablePVID is 100Priority is 0Mdi type: autoIt is a vlan trunking port, vlan(s) passing this port:1(default vlan), 2, 6-50, 120vlan(s) allowed to pass this port:1(default vlan), 2, 6-50, 120It is not a monitor portIt doesn't belong to a port-aggregation28 packets output3366 bytes, 0 multicast, 1 broadcasts, 0 pause701 packets input148879 bytes, 235 multicast, 425 broadcasts, 0 pause0 FCS errors0 long frames1.5 以太网端口配置排错故障现象故障排除l首先使用show interface命令检查该端口是否为Trunk端口则应先将其配置成Trunk端口则转下一步最好先创建该VLANÈçûÓд´½¨¸ÃVLAN然后再转而配置端口的PVID第2章以太网端口汇聚配置2.1 以太网端口汇聚简介链路汇聚是指将多个以太网链路汇聚在一起形成一个汇聚组从外面看起来在S5516中即最多可将16个端口汇聚到一起参与汇聚组的端口的起始值可以为任意一个可用的以太网端口除了编号最小的端口且一台S5516交换机可以支持多个千兆以太网汇聚组同一汇聚组内的以太网端口号必须连续如果组内的端口是同一槽内的端口如果组内的端口跨越了两个槽槽号必须连续l将一组以太网端口设置为同一个汇聚组的成员2.2.2 将一组以太网端口设置为同一个汇聚组的成员该配置任务用来将一组以太网端口汇聚到一起请在全局配置模式下进行下列配置2.3 以太网端口汇聚的监控与维护使用以下命令可以查看参与汇聚的端口的相关信息其他成员端口名和各端口的模式等表2-2 显示参与汇聚的以太网端口的信息操作命令显示参与汇聚的以太网端口的信息show link-aggregation [ GigabitEthernet master_interface_number ]Quidway# show link-aggregation gigabitethernet1/1Master port: GigabitEthernet1/1Other sub-ports:GigabitEthernet1/2GigabitEthernet1/3GigabitEthernet1/4GigabitEthernet2/1GigabitEthernet2/2GigabitEthernet2/3GigabitEthernet2/4Mode: ingress-egress2.4 以太网端口汇聚典型配置举例2.4.1 配置参与汇聚的以太网端口1. 组网需求本例将验证端口汇聚命令的使用以实现出/入负荷在各成员端口中进行分担因为Trunk端口上允许多个VLAN通过需要将流量在各个端口中进行分担用2个端口汇聚接入S30262. 组网图图2-1 配置汇聚以太网端口示例图3. 配置步骤配置S5516将以太网端口GigabitEthernet1/1至GigabitEthernet1/2汇聚到一起显示该汇聚端口的信息配置端口汇聚不成功可以按照如下步骤进行请检查所输入的参数中以太网端口的起始值是否小于终结值则转下一步请检查所输入的端口号起始/终结值所涵盖范围内的以太网端口是否都不是已有的汇聚组的成员则转下一步请检查参与汇聚的端口的总数目是否小于或等于16个l如果以上检查都正确。

OptiX iManager 操作手册 (SDH) 目录目录第9章配置单板参数.................................................................................................................. 9-19.1 配置SDH单板..................................................................................................................... 9-29.2 配置PDH单板..................................................................................................................... 9-49.3 配置以太网单板.................................................................................................................. 9-69.3.1 设置以太网单板的VC4端口为出子网端口 ............................................................... 9-69.3.2 在网管侧安装以太网接口板..................................................................................... 9-79.3.3 配置内部端口........................................................................................................... 9-79.3.4 配置外部端口........................................................................................................... 9-99.3.5 配置绑定通道......................................................................................................... 9-109.4 配置ATM单板................................................................................................................... 9-119.4.1 设置ATM单板的VC4端口为出子网端口................................................................. 9-119.4.2 在网管侧安装ATM接口板 ...................................................................................... 9-129.4.3 配置端口属性......................................................................................................... 9-139.5 配置光功率放大板............................................................................................................ 9-149.5.1 配置光功率放大板 ................................................................................................. 9-149.5.2 配置激光器 ............................................................................................................ 9-149.5.3 配置通道................................................................................................................ 9-159.5.4 配置输出功率......................................................................................................... 9-169.6 配置TDA单板 ................................................................................................................... 9-179.6.1 配置TDA时钟源..................................................................................................... 9-179.6.2 配置TDA馈电模式 ................................................................................................. 9-18第9章配置单板参数本章介绍如何配置单板参数。
