煤矿1.5mt-a初步设计采矿工程大学论文

煤矿开采技术毕业论文范文篇一：煤矿开采与技术毕业论文摘要煤炭我国重要的基础能源和重要原料，煤炭工业的发展支撑了国民经济的快速发展。

在20世纪50年代和60年代，煤炭在我国一次能源生产和消费结构中的比重分别占90％和80％以上，2021年煤炭所占的比例分别为75.6%和67.7%。

近年来，随着综采设备制造技术的飞速发展，综采设备走向重型化、强力化和自动化，使设备的可靠性得到保证，有力的推动了大采高综采技术的发展，带来了新一轮采煤技术的革命，目前在神东、晋城等矿区已率先在f=1.5-5的厚煤层中使用大采高综采设备，实现了国内工效最高，吨煤成本最低的成果，极大地提高了煤炭市场的竞争能力。

本文主要观点有：在煤炭企业生产中地质条件和煤炭赋存条件允许的情况下应该优先考虑使用大采高采煤方法。

关键词：大采高；综采技术；目录摘要 (2)1.绪论 (5)1.1 研究的目的和意义 (5)1.1.1研究目的 (5)1.2.2研究意义 (5)1.2 本文的框架结构 .................................... 6 2煤炭工业发展现状及面临的主要挑战 (7)2.1煤炭工业发展现状…….................................................... (7)2.1.1改革开放以来煤炭工业取得显著成绩 (7)2.1.2行业主要特点......................................................... (8)2.2、煤炭工业面临的主要挑战......................................................... (8)2.2.1资源保障问题......................................................... (8)2.2.2煤矿生产能力与技术结构问题 (9)2.2.3行业结构与企业发展问题 (10)2.2.4煤矿安全与矿区环境治理问题 (11)2.2.5煤炭运输与燃煤污染问题 (12)3.大采高技术发展现状……..................................................... (13)3.1我国大采高技术的应用........................................................... (13)3.2高效综采的快速发展……..................................................... (14)4.综采工作面大采高采煤方法在潞安王庄矿的应用 (16)4.1 王庄煤矿概况......................................................... (17)4.2 工作面巷道布臵及生产系统 (19)4.2.1工作面位臵选择分析 (19)4.2.2工作面巷道布臵......................................................... (20)4.2.3 生产系统......................................................... (23)4.3工作面设备选择......................................................... (26)4.3.1 工作面设备选择......................................................... . (26)4.4 采煤方法及回采工艺......................................................... .. (34)4.4.1采煤方法......................................................... . (34)4.4.2回采工艺......................................................... . (34)4.4.3工艺说明......................................................... .. (34)4.5大采高自动化综放工作面取得的成篇二：煤矿开采技术毕业论文煤矿巷道掘进技术现状及发展摘要：众所周知，巷道掘进是煤矿开采的重要环节。

摘要本设计新矿井为鹤岗矿业集团兴山煤矿 1.5Mt/a的新井设计，共有7层可采煤层，总厚度为14.7m。

设计井田的可采储量为114.7Mt。

服务年限为70a。

划分两个水平开采。

井田平均走向长5000m，平均倾斜长2000m，煤层平均倾角20°，属于缓倾斜煤层。

本设计矿井采用双立井的开拓方式，分组集中大巷布置方式。

共划分12个采区，其中首采区为1个，达产工作面2个。

本设计采区为西六采区，采用语大巷装车式下部车场，综合机械化采煤。

矿井年工作日为330d，采用“三、八”式工作制，设计工作面长为190m，每刀进度为0.8m，每日割四刀。

提升设备为主井采用箕斗提升，副井采用罐笼提升。

由于井田走向长度较大，且为缓倾斜煤层，以及煤层地质条件等因素影响，因此本井田内全部采用走向长壁采煤法开采。

关键词可采储量走向长壁开采立井综合机械化全套图纸，加153893706AbstractThe task of this design is to construct a 1.5million tons new shaft for Hegang Ming Administration.This mine has three minable Coal Seam,and its average thickness is14.7 meters.Designed field of minable capacity is 114.7Mt. It can adapt for 70years, and is divided into two levels. Average alignment in farmland in well lengthways 5000 ms, average slant lengthways 2000ms, average rake angle in coal seam 20°, belong to the the slant the coal seam.This mine shaft is applied to double indined shaft develop ment method; Layout of gathing gallergand mining district eross heading; The well farmland turns to is divided into totally 9 adopt the zone mines and 2 worked faces. This worked fece is west six worked face, words 330 days every year. Adapt “thee-eight”work situation, work face is 190meters length of circle is 0.8meters, and times is 4 one day.Because the well farmland lengthways length is bigger, and incline the coal seam for the , and coal seam geology condition etc. factor effects, so this well farmland inside the complete adoption lengthways.Key words Recoverable reserves Adoption lengthways Vertical shaft comprehensive mechanization目录摘要 (I)Abstract (II)绪论 (1)第1章井田概况及矿井地质特征 (2)1.1 井田概况 (2)1.1.1 井田位置及范围 (2)1.1.2 交通位置 (2)1.1.3 地形与河流 (3)1.1.4 气象 (3)1.2 地质特征 (3)1.2.1 矿区范围内的地层情况 (3)1.2.2 井田范围内和附近的主要地质构造 (4)1.2.3 煤层赋存状况及可采煤层特征 (4)1.2.4 岩石性质、厚度特征 (6)1.2.5 井田内的水文地质情况 (6)1.2.6 沼气、煤尘及煤的自燃性 (7)1.2.7 煤质、牌号及用途 (7)1．3勘探程度及可靠性 (7)第2章井田境界、储量、服务年限 (9)2.1 井田境界 (9)2.1.1 井田周边状况 (9)2.1.2 井田境界确定的依据 (9)2.1.3 井田未来发展情况 (9)2.2 井田储量 (9)2.2.1 井田储量的计算 (9)2.2.2 保安煤柱 (10)2.2.3 储量计算方法 (10)2.2.4 储量计算评价 (10)2.3 矿井工作制度、生产能力及服务年限 (11)2.3.1 矿井工作制度 (11)2.3.2 矿井生产能力、服务年限 (11)2.3.3 矿井设计服务年限 (12)第3章井田开拓 (13)3.1 概述 (13)3.1.1、井田内外及附近生产矿井开拓方式概述 (13)3.1.2、影响本设计矿井开拓方式的原因及其具体情况 (13)3.2矿井开拓方案的选择 (13)3.2.1、井筒形式和井口位置 (13)3.2.2 方案经济比较 (14)3.2.3 开采水平数目和标高 (17)3.2.3 开拓巷道的布置 (18)3.3 选定开拓方案的系统描述 (21)3.3.1 井筒形式和数目 (21)3.3.2 井筒位置及坐标 (21)3.3.3 水平数目及高度 (22)3.3.4 石门、大巷(运输大巷、回风大巷)数目及布置 (22)3.3.5 井底车场的形式选择 (23)3.3.6 煤层群的联系 (24)3.3.7 采区划分 (24)3.4 井筒布置及施工 (25)3.4.1 井筒穿过的岩层性质及井硐维护 (25)3.4.2 井筒布置及装备 (25)3.4.3 井筒延伸的初步意见 (27)3.5 井底车场及硐室 (27)3.5.1 井底车场形式的确定及论证 (27)3.5.2 井底车场的布置、存储线路、行车线路布置长度 (28)3.5.2 井底车场通过能力计算 (29)3.5.4 井底车场主要硐室 (31)3.6 开采顺序 (33)3.6.1 沿井田走向的开采顺序 (33)3.6.2 沿井田倾斜方向的开采顺序. (33)3.6.3 采区接续计划 (33)3.6.4 三量控制情况 (34)第4章采区巷道布置 ........................................ 错误!未定义书签。

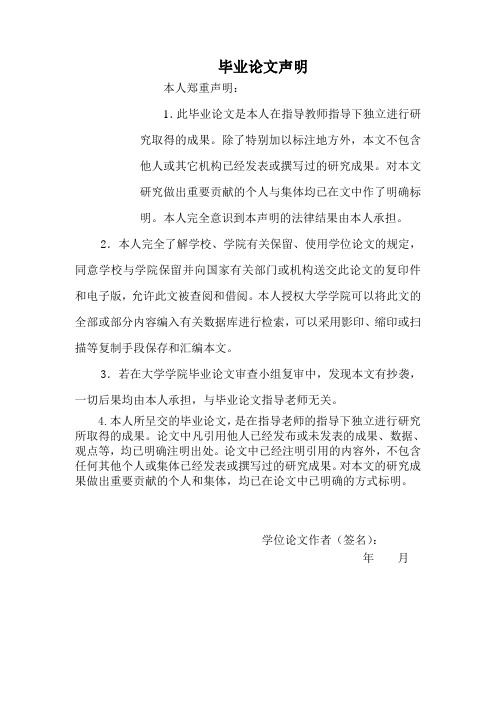

毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。

除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。

对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。

本人完全意识到本声明的法律结果由本人承担。

2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。

本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。

3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。

4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。

论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。

论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。

对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。

学位论文作者（签名）：年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。

本人完全了解大学有关保存，使用毕业论文的规定。

同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。

本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。

如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。

本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。

本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。

采煤课程设计目录第一章井田概况21．矿井煤层赋存条件22．瓦斯和水文条件23．开拓方式3第二章井田开拓31井田准备方式选择的原则32井田准备方式的选择：3第三章采煤方法41采煤方法的选择42采煤工艺43、工作面设备选型与配套54.工作面回采工艺75.工作面劳动组织76、确定采区工作面数目与接替顺序8第四章井底车场91选择井底车场形式的原则92设计依据93井底车场线路布置104存车线长度的计算115井底车场线路的坡度与闭合计算126、通过能力计算12五章采区的井巷布置151采区多煤层联合准备方式152煤层群区段集中平巷的布置163采区车场布置174采区煤仓形式175采区回采和准备巷道断面选型17备注：参考资料22第一章井田概况1．矿井煤层赋存条件拟设计矿井井田可采煤层总计3层，煤层倾角20°，根据煤层埋藏深度自上而下分别为Ml、M2和M3煤层，煤层厚度、层间距与顶底板岩性见综合柱状图。

设计采（带）区走向东西，长度3000m，倾斜长度900m，采（带）区各煤层赋存稳定，地质构造简单，无断层，M1煤层属简单结构煤层，普氏系数f=2，M2和M3煤层属中硬煤层。

设计矿井生产能力为120万t/a，生产布局为一井一面高产高效格局。

设计采（带）区综合柱状图2．瓦斯和水文条件矿井相对瓦斯涌出量较8.49m3/t，绝对瓦斯涌出量为26.50m3/min，有自然发火倾向性（发火期为1a）。

开采水平正常涌水量为118.8m3/h，最大涌水量为142.6m3/h。

3．开拓方式矿井采用立井开拓，通风方式为中央分列机械抽出式通风，主井采用箕斗提升，副井采用罐笼提升，井下大巷煤炭采用3t底卸式矿车运煤，辅助运输为1.5t固定式矿车，10t架线式电机车牵引，矸石量占矿井产量的5％，掘进煤量占10％。

第二章井田开拓1 井田准备方式选择的原则准备方式是否适当，直接关系到工作面和矿井的生产效率，正确合理的准备方式应遵循以下几个原则：1）有利于矿井合理集中生产，使采准巷道系统有合理的生产能力和增产潜力；2）保证具备完善的生产系统，有利于充分发挥机电设备的效能，并为采用新技术、发展综合机械化和自动化创造条件；3）力求在技术和经济上合理，尽量简化巷道系统，减少巷道掘进与维护工程量，减少设备占用台数和生产费用，便于采掘衔接；4）煤炭损失少，有利于提高采出率；5）安全生产条件好符合《煤矿安全规程》。

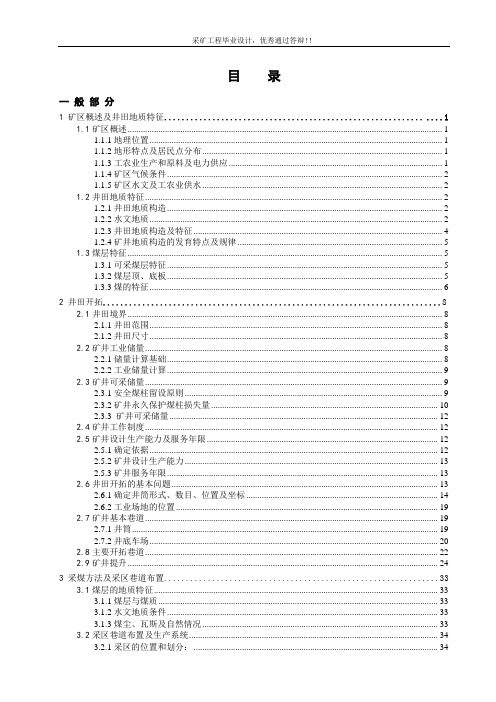

目录一般部分1 矿区概述及井田地质特征 (1)1.1矿区概述 (1)1.1.1地理位置 (1)1.1.2地形特点及居民点分布 (1)1.1.3工农业生产和原料及电力供应 (1)1.1.4矿区气候条件 (2)1.1.5矿区水文及工农业供水 (2)1.2井田地质特征 (2)1.2.1井田地质构造 (2)1.2.2水文地质 (2)1.2.3井田地质构造及特征 (4)1.2.4矿井地质构造的发育特点及规律 (5)1.3煤层特征 (5)1.3.1可采煤层特征 (5)1.3.2煤层顶、底板 (5)1.3.3煤的特征 (6)2 井田开拓 (8)2.1井田境界 (8)2.1.1井田范围 (8)2.1.2井田尺寸 (8)2.2矿井工业储量 (8)2.2.1储量计算基础 (8)2.2.2工业储量计算 (9)2.3矿井可采储量 (9)2.3.1安全煤柱留设原则 (9)2.3.2矿井永久保护煤柱损失量 (10)2.3.3 矿井可采储量 (12)2.4矿井工作制度 (12)2.5矿井设计生产能力及服务年限 (12)2.5.1确定依据 (12)2.5.2矿井设计生产能力 (13)2.5.3矿井服务年限 (13)2.6井田开拓的基本问题 (13)2.6.1确定井筒形式、数目、位置及坐标 (14)2.6.2工业场地的位置 (19)2.7矿井基本巷道 (19)2.7.1井筒 (19)2.7.2井底车场 (20)2.8主要开拓巷道 (22)2.9矿井提升 (24)3 采煤方法及采区巷道布置 (33)3.1煤层的地质特征 (33)3.1.1煤层与煤质 (33)3.1.2水文地质条件 (33)3.1.3煤尘、瓦斯及自然情况 (33)3.2采区巷道布置及生产系统 (34)3.2.4采区上中下车场布置 (37)3.2.5煤层的开采顺序和工作面的接替顺序 (37)3.2.6确定采区的运输系统 (38)3.3回采巷道布置 (38)3.3.1采区回采巷道布置 (38)3.3.2回采巷道的支护方式 (41)3.4 采煤方法 (41)3.4.1采煤工艺 (41)3.4.2采区设计生产能力 (43)3.4.3回采工作面参数 (45)3.5综采面设备选型 (46)3.5.1采煤机和刮板输送机 (46)3.5.2转载机及破碎机选型 (48)3.5.3支架选型 (49)3.6工作面支护 (50)3.6.1断头支护和超前支护 (50)3.6.2超前支护管理 (50)4 矿井通风 (51)4.1矿井通风系统的选择 (51)4.1.1 矿井通风系统选择的基本原则 (51)4.1.2矿井通风系统的基本要求 (51)4.1.3矿井通风方式的选择 (52)4.2采区通风系统 (57)4.2.1采区通风 (57)4.2.2采区通风总要求 (57)4.2.3采区进风上山和回风上山的选择 (58)4.2.4采区通风系统 (58)4.3回采工作面通风方式 (58)4.3.1回采工作面通风系统 (58)4.3.2回采工作面上下行通风 (59)4.3.3通风构筑物 (60)4.3.4采区通风系统的合理性评价 (60)4.4掘进通风 (60)4.4.1掘进方法的确定 (61)4.4.2掘进工作面通风方式 (61)4.4.3掘进通风设备选型 (63)4.4.4掘进通风技术管理和安全措施 (68)4.5矿井所需风量 (68)4.5.1工作面所需风量的计算 (69)4.5.2备用面需风量的计算 (71)4.5.3掘进工作面需风量 (71)4.5.4硐室需风量 (72)4.5.5其它巷道所需风量 (72)4.5.6矿井总风量 (73)4.5.7风速验算 (75)4.5.8通风构筑物 (76)4.6全矿通风阻力的计算 (76)4.6.1计算原则 (76)4.6.2通风容易时期和困难时期的确定 (76)4.6.3矿井最大阻力路线 (77)4.7通风机选型 (87)4.7.1选择通风机的基本原则 (87)4.7.2矿井自然风压 (87)4.7.3选择通风机 (89)4.7.4选择电动机 (93)4.7.5对矿井主要通风设备的要求 (94)4.7.6矿井反风措施及装置 (94)4.7.7 概算矿井通风 (95)4.8风机附属装置 (98)4.9通风系统评价 (99)5 安全灾害的技术措施 (100)5.1矿井安全技术概况 (100)5.1.1安全基础数据 (100)5.1.2煤类、煤质及用途 (100)5.1.3安全监测监控系统基本情况 (100)5.1.4预防瓦斯和煤尘爆炸的措施 (100)5.2矿井火灾 (101)5.2.1 矿井防火 (101)5.2.2 矿井灭火 (103)5.3预防煤层自燃的措施——预防性灌浆 (104)5.3.1防火灌浆设计依据和基础资料 (104)5.3.2防火灌浆系统的确定 (106)5.3.3灌浆参数的计算及选择 (108)5.3.4灌浆管道系统设计 (111)5.3.5水枪选择...................................................................................................... 错误!未定义书签。

题目：XXX煤矿开采设计说明书专业：采矿工程本科生:指导老师：摘要：本设计所做只考虑甘肃靖远煤业集团XXXX煤矿一号煤层。

该井田地质条件较复杂，地质资源储量2。

1亿吨，可采储量1。

21亿吨,设计生产能力150万t/a,服务年限57a.矿井瓦斯涌出量较高，为高瓦斯矿井.矿井采用双斜井开拓。

初期开凿有主斜井、副斜井和回风立井。

采用单一走向长壁后退式开采，综合机械放顶煤采煤.分区域通风方式，抽出式通风。

关键词：综合机械化放顶采煤法服务年限生产能力通风设计类型：模拟型AbstractThe design is about the exploitation design of 1coal seam of Dashuitou coal mine inGansu Province . The geological condition of coal mine is complexity。

The workable mine reserves is 216Mt and the designed mine capbility is1。

2Mt/a ，so the mime serveice life is 72years。

The mine gas emission is higher, so it is highly gassy mine well。

Mine with double shafts development. The initial digging in inclined, deputy shafts and return air shaft. By using single longwall mining to back type, comprehensive mechanical top coal caving mining。

Points area，drew the ventilation type .Keywords：Mechanized caving mining method serveice life production capacity ventilationPaper type：Simulation type前言毕业设计是采矿工程专业培养计划中最后一个,也是最关键、最重要的一个教学环节，是教学时间最长（14~16周），参与教师最多，学生独立学习量最大,教育任务最重的一个实践性教学环节.毕业设计的效果直接影响培养目标的实现和学生就业后在专业上的发展。

煤矿采区设计毕业论文第一章矿井概况1．1 井田位置、围、自然地理及交通条件1．1．1 井田位置、围跃进煤矿位于义马市南部，地理坐标为东径111°50′37″~111°56′15″，北纬34°39′00″~34°43′13″。

西部与千秋矿相邻，浅部以F断层为界；深部以35线西275m3-3为人为边界；北部与千秋矿浅部相邻，30线以西大体以涧岸为界，30线以东以陇海铁路为界；东部与常村矿相邻，2-3煤层底板等断层为界，高线+250m以上以下磨矿井田边界为界，+250~-50m以F8F断层以东以-50m底板等高线为界，深部以18线西300m为界；8逆断层为界，井田面积约22.3km2。

井田边界拐点坐标见南以F16表1-1-1及采矿许可证。

表1-1-1 跃进煤矿井田围拐点坐标一览表1．1．2 自然地理井田浅部发育有一条自西向东的季节性河流南涧河，该河发源于陕县观音堂、英豪麓一带，向东流经新安县，至汇入洛河，井田以上流域面积约576km2。

该河流量0~10.10m3/s,为一季节性河流。

井田所有冲沟干旱季节大多为干沟，雨季则排泄地表，并流入南涧河。

气候：井田位于豫西半干旱地区，属暖温带大陆性气候，夏季炎热，冬季寒冷，四季分明，昼夜温差变化较大。

年平均降雨量631.3mm，蒸发量1940.5mm；最大积雪深度300mm，最大冻土深度310mm；结冻期在每年的11月至次年的3月；年平均气温13.4℃，最高为41.6℃，最低为-14.3℃。

见表1-1-2。

表1-1-2 义马矿区主要气候特征值一览表风向：每年5~9月以东~东南风为主，10月至翌年4月以西 ~西北风为主，一般风速2~4m/s，最大风速20 m/s，全年以西西北风频率较高，对本区气候影响较大。

地震：本区处于岸上断层、坡头断层与前宫断层等活动断层的三角地带，地震频度较高。

据收集地震局资料:义马市属5级地震区，震中烈度为6 ～ 7度。

煤矿开采专业毕业设计毕业设计的目的：熟悉和掌握有关煤炭工业生产建设的路线、方针和各项技术政策，再设计中给予贯彻执行。

通过毕业设计结合生产实际综合运用所学的理论知识和实际知识，以巩固和扩大理论知识。

增强运算、绘图和编制技术文件等基础技能的训练，培养和提高学生分析和解决具体工程问题的能力。

在毕业设计中通过对某一实际问题的深入分析研究使学生对煤矿生产的相关环节，生产技术问题有一个比较全面的了解。

培养和锻炼学生热爱本专业、热爱劳动、尊重科学和实践的良好思想作风。

使学生获得初级工程技术人员的差不多培训。

毕业设计大纲内容：目录第一章矿井概述 -------------------------第2页第二章采区地质概况 --------------------第23页第三章采区储量与生产能力 --------------第26页第四章采区巷道布置方案的选取 ----------第26页第五章采煤工艺设计 --------------------第51页第六章采煤工作面生产技术治理 ----------第67页第七章安全技术措施 --------------------第57页第一章矿井概况第一节矿井位置1.1.1 矿区地理位置与交通条件峰峰集团薛村矿位于河北省邯郸市西南部，峰峰矿区大社镇。

薛村矿地处鼓山东麓，区内有公路与主干道相通，向北22.5km到邯郸市与107国道和京沈公路接壤，并向北15 km与309国道相连，向南10km到峰峰集团公司。

有运煤专到马头站与新线接轨。

交通四通八达，十分便利。

附矿井交通位置图1-1。

图1-1 矿井交通位置图1.1.2 矿区地形特点峰峰矿区位于河北省南部，太行山余脉鼓山之东翼为平缓丘陵，地带为黄土台地。

地势西北高东南低，惊天最高海拔314.0m最低178.9m，比高139.1m。

地形由西向东倾斜坡度约16.7%东西高差48m，为第四系黄土覆盖。

南北长40km,东西宽25km。

为NNE向较狭长隆起地带，区内地层除鼓山西侧及局部地区叫陡，倾角高达60度左右，大部分地区地层倾斜较缓，一般在7—15度之间。

淮北矿业集团石台煤矿初步设计摘要本设计的井田面积为20.1平方千米，年产量120万吨。

井田内煤层赋存比较稳定，煤层倾角8－22°，平均煤厚3.48m，整体地质条件比较简单，在井田范围南部和中央均有断层发育。

瓦斯和二氧化碳含量相对不高，涌水量也不大。

根据实际的地质资料情况进行井田开拓和准备方式的初步设计，该矿井决定采用三立井上山开采，煤层分采区上山联合布置的开拓方式，设计采用综合机械化一次采全高回采工艺，走向长壁采煤法，用全部跨落法处理采空区。

并对矿井运输、矿井提升、矿井排水和矿井通风等各个生产系统的设备选型计算，以及对矿井安全技术措施和环境保护提出要求，完成整个矿井的初步设计。

矿井全部实现机械化，采用先进技术和借鉴已实现高产高效现代化矿井的经验，实现一矿一面高产高效矿井从而达到良好的经济效益和社会效益。

关键词：立井、走向长壁、一次采全高、综合机械化、高产高效AbstractThese designed allotment area for 20.1 square kilometers，Yearly Output 120 trillion. Allotment intrinsically ocurrence of coal seam compare stabilize，coal seam pitch 8－22acid，average coal thick 3.48m，integrally nature condition compare simplicity，at allotment scope east normalizing function of the stomach and pleen center equal have got dislocation upgrowth. Both methane and carbon dioxide content relatively do not high, and neither do inflow of water no large either. On the basis of Preliminary Design，said shaft opt in adopt three vertical shaft fluctuate mountain exploitation，coal seam grouping band region fluctuate mountain co- disposal 'mode of opening，design adopt comprehensive mechanization full-seam mining stopper art，Alignment longwall method，treat goaf with whole straddle alight law from actual geologic information instance proceed allotment exploit and stand-by mode. The Preliminary Design of the both combine versus mine haul, shaft exaltation, shaft drain and ventilation of mines isopuant systemic equipment lectotype count，as well as versus shaft technical safety measures and environmental protection claim，complete wholly shaft. Both shaft whole realize mechanization，adopt advanced techniques and use for reference afterwards realize high yield highly active modernization shaft 'experience，realize one mine not both high yield highly active shaft thereby run up to favorable economic benefit and social benefit.Keywords： Vertical shaft, Alignment long wall , full-seam mining, comprehensive mechanization, high yield highly active.前言本次毕业设计是据在淮北矿业集团石台煤矿进行的毕业实习中所收集的矿井生产图纸和资料，并作了一些改动以后，对矿井进行的初步设计。

前言采矿工程毕业设计是采矿工程专业全部教学进程中的最后一个环节，同时也是对我们学业成绩的最终考核。

毕业设计使我们在采矿工程上深入认识矿井各个生产系统和各个生产环节之间的相互联系和制约关系，培养了我们综合运用各门学科的理论知识和独立地、创造性地进行工作的能力，以及分析和解决采矿工程技术问题的能力。

本次毕业设计是根据在×××集团×××煤矿进行的毕业实习中所收集的矿井地质资料和图纸，并作了一些改动以后，对矿井进行的初步设计。

1、设计过程本次的毕业设计主要是针对毕业实习的×××煤矿所做的设计，设计中用到的资料都是来自毕业实习中所搜集的资料。

设计时间为 3.18-6.5，在这次的设计过程中，认真贯彻《矿产资源法》、《煤炭法煤炭工业技术政策》、《煤炭安全规程》、《煤炭工业矿井设计规范》以及国家其它发展煤炭工业的方针政策，积极采用切实可行高产高效的先进技术与工艺，力争自己的设计成果达到较高水平。

另外本设计以《实践教学大纲及指导书》为依据，严格按照《安全规程》的要求，采用工程技术语言，对矿井的开拓、准备、运输、通风等各个生产系统进行了初步设计。

在这次的设计过程中，我严格要求自己，不懂的地方就请教指导老师和周围的同学，并翻阅了《煤矿矿井采矿设计手册》和指导书。

通过本次的设计，我对煤矿采矿的各个系统又有了深入的认识，温习了以前学的知识，又学习到了课本以外的知识。

在设计过程中，把所学的理论知识与实践经验综合起来应用。

这样达到了对理论知识“温故而知新“的作用，同时也学到了一些实际生产过程中的经验。

2、主要开采条件本设计是针对×××煤矿3号煤层的初步设计，本矿井设计产量为400万吨，矿井整体地质条件比较简单。

该井田东西走向长约7.4km，南北倾斜约17km，面积约107.3818k㎡。

本次设计开采煤层的平均厚度为6m，平均倾角为6˚，为近水平煤层,相对瓦斯涌出量为 4.42 m³/t, 矿井瓦斯等级为高瓦斯矿井；矿井正常涌水量为250m³/h，最大涌水量为550m³/h。
