大规模集成电路CAD自动布局布线及SOC简介

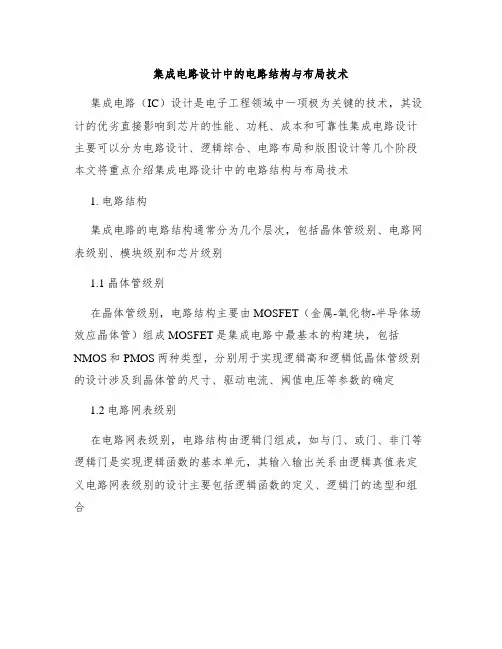

集成电路设计中的电路结构与布局技术集成电路（IC）设计是电子工程领域中一项极为关键的技术，其设计的优劣直接影响到芯片的性能、功耗、成本和可靠性集成电路设计主要可以分为电路设计、逻辑综合、电路布局和版图设计等几个阶段本文将重点介绍集成电路设计中的电路结构与布局技术1. 电路结构集成电路的电路结构通常分为几个层次，包括晶体管级别、电路网表级别、模块级别和芯片级别1.1 晶体管级别在晶体管级别，电路结构主要由MOSFET（金属-氧化物-半导体场效应晶体管）组成MOSFET是集成电路中最基本的构建块，包括NMOS和PMOS两种类型，分别用于实现逻辑高和逻辑低晶体管级别的设计涉及到晶体管的尺寸、驱动电流、阈值电压等参数的确定1.2 电路网表级别在电路网表级别，电路结构由逻辑门组成，如与门、或门、非门等逻辑门是实现逻辑函数的基本单元，其输入输出关系由逻辑真值表定义电路网表级别的设计主要包括逻辑函数的定义、逻辑门的选型和组合1.3 模块级别在模块级别，电路结构由完成特定功能的模块组成模块是由若干逻辑门组成的，具有独立的功能和输入输出接口模块级别的设计涉及到模块划分、模块之间的接口设计、模块内部时序和功耗的优化等1.4 芯片级别在芯片级别，电路结构由整个芯片的各个功能模块、存储器、输入输出接口等组成芯片级别的设计涉及到各个模块的布局、芯片整体时序和功耗的优化、电源管理等2. 布局技术集成电路的布局技术是指在满足性能、功耗、面积等要求的前提下，将电路中的各个组件合理地放置在芯片上的过程布局技术对于芯片的性能、功耗和可靠性具有重要影响布局技术主要包括以下几个方面：2.1 布局规划布局规划是根据芯片的功能需求和物理限制，对芯片进行分区，确定各个模块、存储器、输入输出接口等的位置布局规划的目标是在保证性能和可靠性的前提下，尽可能地减小芯片面积和功耗2.2 布线技术布线技术是指在布局规划的基础上，将电路中的各个组件通过导线连接起来，形成完整的电路布线技术主要包括导线的走向、交叉点处理、层间互联等布线技术的目的是在保证信号完整性的前提下，尽可能地减小导线的面积和功耗2.3 时序优化时序优化是为了保证芯片内部各个模块的信号在规定的时间内达到要求的速度和精度时序优化主要包括时序约束的设置、时钟分配、时序路径的优化等时序优化的目标是减小信号的延迟和抖动，提高芯片的性能和可靠性2.4 功耗优化功耗优化是为了减小芯片在运行过程中的功耗，提高芯片的能效比功耗优化主要包括动态功耗和静态功耗的减小动态功耗优化主要通过降低信号的摆幅、减小逻辑门的延迟等手段实现；静态功耗优化主要通过减小晶体管的尺寸、优化电源管理等手段实现2.5 热管理热管理是为了保证芯片在正常工作温度范围内运行，防止芯片过热损坏热管理主要包括热源的识别、热传导路径的设计、散热器的选择等热管理的目的是减小芯片的温升、均匀芯片的温度分布，提高芯片的可靠性和寿命3. 总结集成电路设计中的电路结构与布局技术是电子工程领域中至关重要的技术电路结构决定了芯片的功能和性能，而布局技术则影响了芯片的功耗、面积和可靠性在未来的发展中，集成电路设计将朝着更高的性能、更低的功耗、更小的面积和更高的可靠性方向发展，对电路结构与布局技术提出了更高的要求集成电路（IC）设计是现代电子工程领域的核心技术之一，其设计的优劣直接关系到芯片的性能、功耗、成本和可靠性集成电路设计主要可以分为电路设计、逻辑综合、电路布局和版图设计等几个阶段本文将重点介绍集成电路设计中的电路结构与布局技术1. 电路结构集成电路的电路结构可以从不同的层次进行划分，包括晶体管级别、电路网表级别、模块级别和芯片级别1.1 晶体管级别在晶体管级别，电路结构主要由MOSFET（金属-氧化物-半导体场效应晶体管）组成MOSFET是集成电路中最基本的构建块，包括NMOS和PMOS两种类型，分别用于实现逻辑高和逻辑低晶体管级别的设计涉及到晶体管的尺寸、驱动电流、阈值电压等参数的确定1.2 电路网表级别在电路网表级别，电路结构由逻辑门组成，如与门、或门、非门等逻辑门是实现逻辑函数的基本单元，其输入输出关系由逻辑真值表定义电路网表级别的设计主要包括逻辑函数的定义、逻辑门的选型和组合1.3 模块级别在模块级别，电路结构由完成特定功能的模块组成模块是由若干逻辑门组成的，具有独立的功能和输入输出接口模块级别的设计涉及到模块划分、模块之间的接口设计、模块内部时序和功耗的优化等1.4 芯片级别在芯片级别，电路结构由整个芯片的各个功能模块、存储器、输入输出接口等组成芯片级别的设计涉及到各个模块的布局、芯片整体时序和功耗的优化、电源管理等2. 布局技术集成电路的布局技术是指在满足性能、功耗、面积等要求的前提下，将电路中的各个组件合理地放置在芯片上的过程布局技术对于芯片的性能、功耗和可靠性具有重要影响布局技术主要包括以下几个方面：2.1 布局规划布局规划是根据芯片的功能需求和物理限制，对芯片进行分区，确定各个模块、存储器、输入输出接口等的位置布局规划的目标是在保证性能和可靠性的前提下，尽可能地减小芯片面积和功耗2.2 布线技术布线技术是指在布局规划的基础上，将电路中的各个组件通过导线连接起来，形成完整的电路布线技术主要包括导线的走向、交叉点处理、层间互联等布线技术的目的是在保证信号完整性的前提下，尽可能地减小导线的面积和功耗2.3 时序优化时序优化是为了保证芯片内部各个模块的信号在规定的时间内达到要求的速度和精度时序优化主要包括时序约束的设置、时钟分配、时序路径的优化等时序优化的目标是减小信号的延迟和抖动，提高芯片的性能和可靠性2.4 功耗优化功耗优化是为了减小芯片在运行过程中的功耗，提高芯片的能效比功耗优化主要包括动态功耗和静态功耗的减小动态功耗优化主要通过降低信号的摆幅、减小逻辑门的延迟等手段实现；静态功耗优化主要通过减小晶体管的尺寸、优化电源管理等手段实现2.5 热管理热管理是为了保证芯片在正常工作温度范围内运行，防止芯片过热损坏热管理主要包括热源的识别、热传导路径的设计、散热器的选择等热管理的目的是减小芯片的温升、均匀芯片的温度分布，提高芯片的可靠性和寿命3. 先进电路结构与布局技术随着集成电路技术的不断发展，出现了一些先进的设计技术和方法，进一步提高了集成电路的性能和可靠性3.1 三维集成电路设计三维集成电路设计是将多个芯片或芯片中的不同层次叠放在一起，形成三维结构三维集成电路设计可以极大地提高芯片的性能和密度，减小芯片的面积和功耗三维集成电路设计的关键技术包括垂直互联、三维布线和三维封装等3.2 新型存储器技术新型存储器技术是指相对于传统Flash和DRAM等存储器技术，具有更高密度、更低功耗和更快的读写速度的存储器技术新型存储器技术包括NAND Flash、NOR Flash、MRAM、ReRAM等新型存储器技术的发展为集成电路设计带来了新的机遇和挑战3.3 新型逻辑门技术应用场合集成电路设计中的电路结构与布局技术广泛应用于各种电子设备和系统中，特别是在高性能、低功耗和高可靠性的电子设备中以下是一些主要的应用场合：1. 智能手机和移动设备智能手机和移动设备对性能和功耗的要求非常高，因此集成电路设计中的电路结构与布局技术在这些设备中尤为关键通过优化电路结构和布局，可以提高处理器的性能，减小电池的体积，延长设备的续航时间2. 数据中心和服务器数据中心和服务器中的处理器和存储器需要高性能和低功耗，以满足大量数据处理和存储的需求集成电路设计中的电路结构与布局技术可以帮助提高处理器的计算速度，减小数据中心的占地面积，降低能源消耗3. 自动驾驶和智能交通系统自动驾驶和智能交通系统对实时性和可靠性有极高的要求通过集成电路设计中的电路结构与布局技术，可以提高传感器和控制器的性能，减小系统的体积和功耗，从而实现更高效和安全的自动驾驶和智能交通系统4. 可穿戴设备和物联网（IoT）可穿戴设备和物联网应用对尺寸、功耗和可靠性有特殊的要求集成电路设计中的电路结构与布局技术可以帮助减小设备的体积，降低功耗，提高设备的稳定性和可靠性，从而使得可穿戴设备和物联网应用更加便携和智能注意事项在应用集成电路设计中的电路结构与布局技术时，需要注意以下几个方面：1. 性能与功耗的平衡在设计集成电路时，需要根据应用场景的需求，权衡性能和功耗之间的关系对于性能要求较高的应用，可以采用先进的制程技术和高性能的电路结构；而对于功耗要求较低的应用，应采用低功耗的电路结构和布局技术2. 信号完整性在电路布局过程中，需要保证信号的完整性和稳定性避免信号在传输过程中的干扰和衰减，确保信号在规定的时间内达到要求的速度和精度3. 热管理集成电路在运行过程中会产生热量，需要通过合理的热管理措施来保证芯片的正常工作避免热源的聚集，设计良好的热传导路径，选择合适的散热器等，以减小芯片的温升和温度分布4. 可靠性与寿命集成电路的可靠性和寿命是设计过程中需要重点考虑的因素通过优化电路结构和布局，减小信号的延迟和抖动，降低功耗和温升，可以提高芯片的可靠性和寿命5. 成本控制集成电路设计的成本也是需要重点考虑的因素在满足性能、功耗和可靠性的前提下，通过合理的电路结构和布局设计，可以降低芯片的制造成本集成电路设计中的电路结构与布局技术在各种电子设备和系统中起着至关重要的作用在应用过程中，需要根据不同的应用场合和要求，综合考虑性能、功耗、信号完整性、热管理、可靠性和成本等因素，采用合适的设计技术和方法，以实现高性能、低功耗和高可靠性的集成电路。

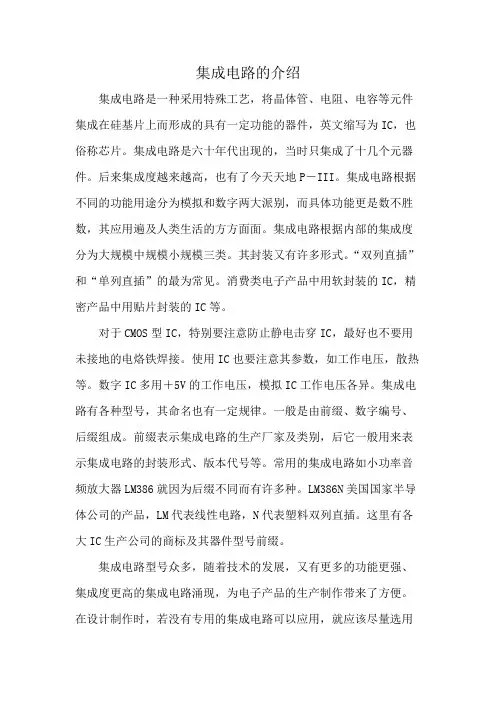

集成电路的介绍集成电路是一种采用特殊工艺，将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件，英文缩写为IC，也俗称芯片。

集成电路是六十年代出现的，当时只集成了十几个元器件。

后来集成度越来越高，也有了今天天地P－III。

集成电路根据不同的功能用途分为模拟和数字两大派别，而具体功能更是数不胜数，其应用遍及人类生活的方方面面。

集成电路根据内部的集成度分为大规模中规模小规模三类。

其封装又有许多形式。

“双列直插”和“单列直插”的最为常见。

消费类电子产品中用软封装的IC，精密产品中用贴片封装的IC等。

对于CMOS型IC，特别要注意防止静电击穿IC，最好也不要用未接地的电烙铁焊接。

使用IC也要注意其参数，如工作电压，散热等。

数字IC多用＋5V的工作电压，模拟IC工作电压各异。

集成电路有各种型号，其命名也有一定规律。

一般是由前缀、数字编号、后缀组成。

前缀表示集成电路的生产厂家及类别，后它一般用来表示集成电路的封装形式、版本代号等。

常用的集成电路如小功率音频放大器LM386就因为后缀不同而有许多种。

LM386N美国国家半导体公司的产品，LM代表线性电路，N代表塑料双列直插。

这里有各大IC生产公司的商标及其器件型号前缀。

集成电路型号众多，随着技术的发展，又有更多的功能更强、集成度更高的集成电路涌现，为电子产品的生产制作带来了方便。

在设计制作时，若没有专用的集成电路可以应用，就应该尽量选用应用广泛的通用集成电路，同时考虑集成电路路的价格和制作的复杂度。

在电子制作中，有许多常用的集成电路，如NE555（时基电路）、LM324（四个集成的运算放大器）、TDA2822（双声道小功率放大器）、KD9300（单曲音乐集成电路）、LM317（三端可调稳压器）等。

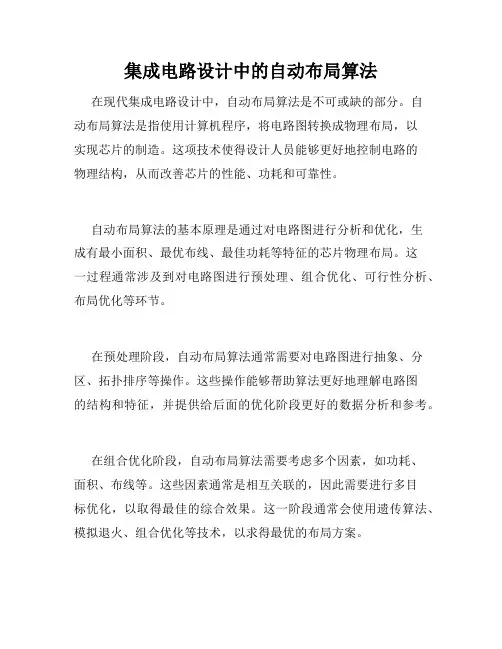

集成电路设计中的自动布局算法在现代集成电路设计中，自动布局算法是不可或缺的部分。

自动布局算法是指使用计算机程序，将电路图转换成物理布局，以实现芯片的制造。

这项技术使得设计人员能够更好地控制电路的物理结构，从而改善芯片的性能、功耗和可靠性。

自动布局算法的基本原理是通过对电路图进行分析和优化，生成有最小面积、最优布线、最佳功耗等特征的芯片物理布局。

这一过程通常涉及到对电路图进行预处理、组合优化、可行性分析、布局优化等环节。

在预处理阶段，自动布局算法通常需要对电路图进行抽象、分区、拓扑排序等操作。

这些操作能够帮助算法更好地理解电路图的结构和特征，并提供给后面的优化阶段更好的数据分析和参考。

在组合优化阶段，自动布局算法需要考虑多个因素，如功耗、面积、布线等。

这些因素通常是相互关联的，因此需要进行多目标优化，以取得最佳的综合效果。

这一阶段通常会使用遗传算法、模拟退火、组合优化等技术，以求得最优的布局方案。

在可行性分析阶段，自动布局算法需要考虑物理布局的可行性和规则性。

这意味着算法需要遵守一系列物理设计规则，保证布局的完整性和可行性。

这一阶段通常需要使用查找表、消解器等技术，以检查布局是否符合物理设计规则。

在布局优化阶段，自动布局算法将生成的布局方案进行细化和调整，以满足更加严格的性能和能耗要求。

这意味着算法需要重新对布局进行调整和优化，使得在满足物理设计规则的情况下，达到更好的性能和能耗平衡。

总的来说，自动布局算法是现代集成电路设计中不可或缺的技术。

虽然目前存在一些限制和挑战，如复杂的布局规则、布线等问题，但是随着技术的不断进步和算法的不断优化，自动布局算法将成为更加重要和广泛使用的技术。

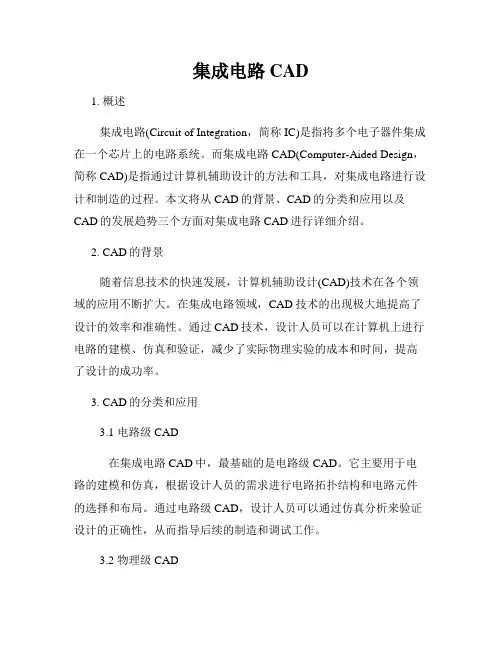

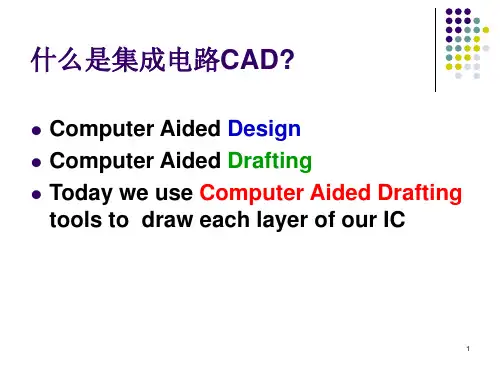

集成电路CAD1. 概述集成电路(Circuit of Integration，简称IC)是指将多个电子器件集成在一个芯片上的电路系统。

而集成电路CAD(Computer-Aided Design，简称CAD)是指通过计算机辅助设计的方法和工具，对集成电路进行设计和制造的过程。

本文将从CAD的背景、CAD的分类和应用以及CAD的发展趋势三个方面对集成电路CAD进行详细介绍。

2. CAD的背景随着信息技术的快速发展，计算机辅助设计(CAD)技术在各个领域的应用不断扩大。

在集成电路领域，CAD技术的出现极大地提高了设计的效率和准确性。

通过CAD技术，设计人员可以在计算机上进行电路的建模、仿真和验证，减少了实际物理实验的成本和时间，提高了设计的成功率。

3. CAD的分类和应用3.1 电路级CAD在集成电路CAD中，最基础的是电路级CAD。

它主要用于电路的建模和仿真，根据设计人员的需求进行电路拓扑结构和电路元件的选择和布局。

通过电路级CAD，设计人员可以通过仿真分析来验证设计的正确性，从而指导后续的制造和调试工作。

3.2 物理级CAD物理级CAD在集成电路CAD中扮演着重要的角色。

它主要用于IC设计的版图布局和电路布线。

通过物理级CAD，设计人员可以对集成电路的布线进行优化，提高信号传输的速度和稳定性。

此外，物理级CAD也可以进行光罩的设计和制作，用于制造工艺的控制。

3.3 系统级CAD此外，在集成电路CAD中还存在着系统级CAD的应用。

系统级CAD主要用于对整个系统进行建模和仿真，包括电路、器件和模块等。

通过系统级CAD，设计人员可以对整个系统的性能进行评估和调整，从而优化系统的设计和布局。

系统级CAD的应用在复杂的集成电路系统中尤为重要。

4. CAD的发展趋势随着科技的不断进步，集成电路CAD也在不断发展。

以下是几个集成电路CAD发展的趋势:4.1 三维设计随着集成电路的不断密集和复杂化，传统的二维设计已经无法满足需求。

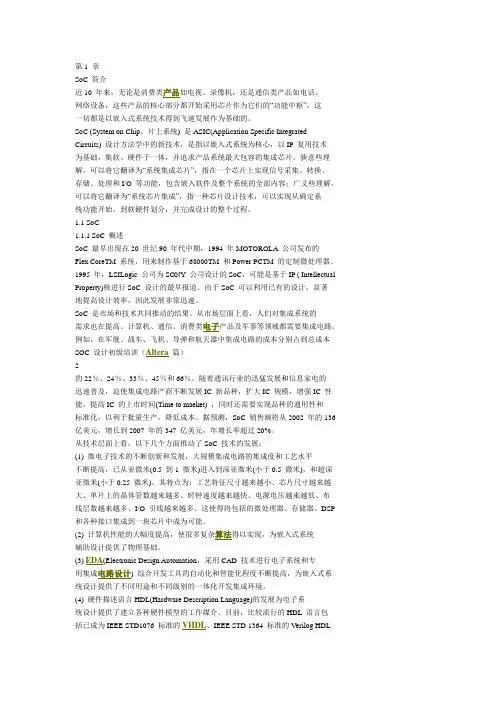

第1 章SoC 简介近10 年来，无论是消费类产品如电视、录像机，还是通信类产品如电话、网络设备，这些产品的核心部分都开始采用芯片作为它们的“功能中枢”，这一切都是以嵌入式系统技术得到飞速发展作为基础的。

SoC (System on Chip，片上系统) 是ASIC(Application Specific Integrated Circuits) 设计方法学中的新技术，是指以嵌入式系统为核心，以IP 复用技术为基础，集软、硬件于一体，并追求产品系统最大包容的集成芯片。

狭意些理解，可以将它翻译为“系统集成芯片”，指在一个芯片上实现信号采集、转换、存储、处理和I/O 等功能，包含嵌入软件及整个系统的全部内容；广义些理解，可以将它翻译为“系统芯片集成”，指一种芯片设计技术，可以实现从确定系统功能开始，到软硬件划分，并完成设计的整个过程。

1.1 SoC1.1.1 SoC 概述SoC 最早出现在20 世纪90 年代中期，1994 年MOTOROLA 公司发布的Flex CoreTM 系统，用来制作基于68000TM 和Power PCTM 的定制微处理器。

1995 年，LSILogic 公司为SONY 公司设计的SoC，可能是基于IP ( Intellectual Property)核进行SoC 设计的最早报道。

由于SoC 可以利用已有的设计，显著地提高设计效率，因此发展非常迅速。

SoC 是市场和技术共同推动的结果。

从市场层面上看，人们对集成系统的需求也在提高。

计算机、通信、消费类电子产品及军事等领域都需要集成电路。

例如，在军舰、战车、飞机、导弹和航天器中集成电路的成本分别占到总成本SOC 设计初级培训（Altera篇）2的22％、24％、33％、45％和66％。

随着通讯行业的迅猛发展和信息家电的迅速普及，迫使集成电路产商不断发展IC 新品种，扩大IC 规模，增强IC 性能，提高IC 的上市时间(Time to maeket) ，同时还需要实现品种的通用性和标准化，以利于批量生产，降低成本。

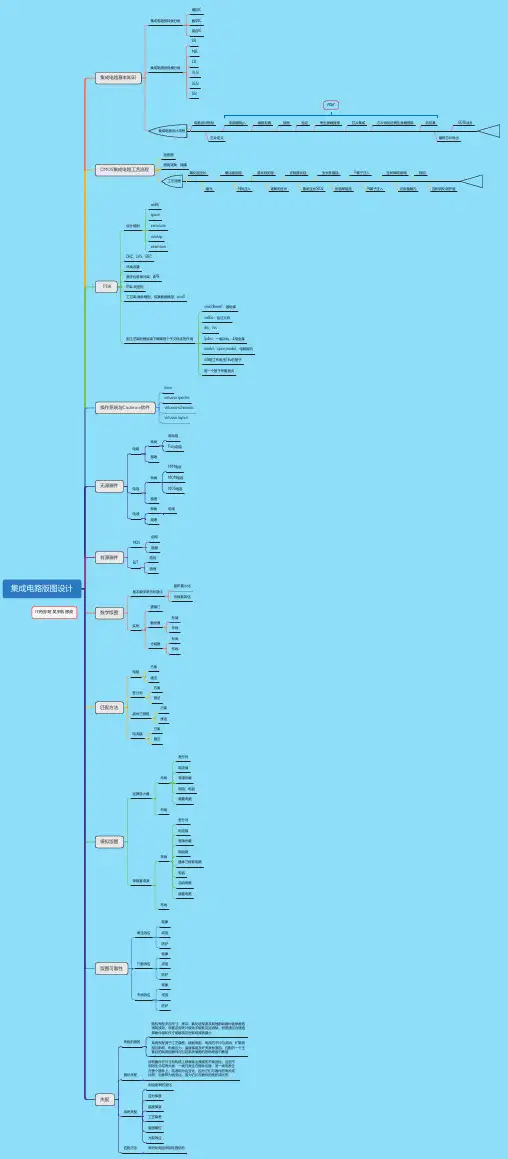

集成电路版图设计集成电路基本知识集成电路按种类分类模拟IC数字IC混合IC集成电路按规模分类S SIM SIL SIV LSIU LSIG SI集成电路设计流程电路设计指标芯片定义电路图输入线路拟真版图验证寄生参数提取芯片集成芯片级验证寄生参数提取后拟真最终芯片导出G DSII流片P DKC MOS集成电路工艺流程剖面图俯视效果，掩膜工艺流程氧化层生长曝光氧化层刻蚀N阱注入氮化硅刻蚀场氧的生长去除氮化硅重新生长SIO2生长多晶硅刻蚀单晶硅P离子注入N离子注入生长磷硅玻璃光刻接触孔刻铝淀积钝化保护层PDK设计规则w idths pacee nclosureo verlape xtensionD RC、LVS、ERC环境设置数字标准单元库：APRI P库:成型的工艺库:器件模型、拟真数据模型、pcell到工艺库的根目录下解释各个子文件夹的作用s mic18mmrf：基础库c alibe：验证文件d rc，lvs1p4m，一层poly，4层金属m odel，spice_model，电路用的n18指工作电压1.8v的管子用一个管子来看层次操作系统与Cadence软件l inuxv irtuoso spectrev irtuoso schematicv irtuoso layout无源器件电阻种类阱电阻P oly电阻原理电容种类M IM电容M OM电容M OS电容原理电感种类电感原理有源器件M OS结构原理B JT结构原理数字版图基本数字单元标准化面积最小化布线最简化实例逻辑门触发器布局布线分频器布局布线匹配方法电阻方案画法差分对方案画法晶体三极管方案画法电流镜方案画法模拟版图运算放大器布局差分对电流镜有源负载电阻、电容偏置电路布线带隙基准源布局差分对电流镜有源负载电阻箱晶体三极管电路电容启动电路偏置电路布线版图可靠性寄生效应现象成因防护闩锁效应现象成因防护天线效应现象成因防护失配失配的原因随机失配来自尺寸、掺杂、氧化层厚度及其他影响器件值参数的微观波动。

超大规模集成电路的设计发展趋势摘要：随着信息产品市场需求的增长，尤其通过通信、计算机与互联网、电子商务、数字视听等电子产品的需求增长，世界集成电路市场在其带动下高速增长。

本文主要从半导体电子学与计算技术工程方面进行进行的诸多研究成果以及国际集成电路的发展现状和发展趋势反映其在国际上的重要地位。

关键字：超大规模集成电路发展趋势SOC IP复用技术1 引言集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作许多晶体管及电阻器、电容器等元器件，并按照多层布线或隧道布线的方法将元器件组合成完整的电子电路，通常用IC（Integrated Circuit）表示。

近廿多年来，半导体电子学的发展速度是十分惊人的。

从分离元件发展为集成电路，从小规模集成电路发展为现代的超大规模集成电路。

集成电路的性能差不多提高了3个数量级，而其成本却下降了同样的数量级。

2超大规模集成电路发展的概述集成电路之所以获得如此迅速的发展，与数据处理系统日益增长的各种要求是分不开的，也是半导体电子学与计算技术工程方面进行了许多研究工作的结果。

这些工作可以概括为:(l)改进性能一尽可能减少信号处理的传递时间。

(2)降低成本一从设计、制造、组装、冷却等各方而降低成本。

(3)提高可靠性一减少失效率，增加检测与诊断的手段。

(4)缩短研制/生产周期一加快从确定研制产品到产品可用之间的时间，使产品保持领先地位。

(5)结构上的改进一半导体存储器的进展，推动了计算机体系的发展。

1.改进性能在计算机中采用高密度的半导体集成电路是减少信号传递时间，提高机器性能的重要环节。

因为在普通采用小规模集成电路(551)或中规模集成电路(MSI)的硬件结构中，信号传输与负载引起的延迟，与插件上的门的有效组装密度的平方根成正比，如图(1.1.1)。

也就是说，组装延迟与每个门所需的有效面积的平方根成正比。

因此将组装延迟减少一半的话，必须提高组装密度4倍。

从ssl/Msl发展为LSI/VLsl标志着芯片上元件的集成度得到了很大的提高。

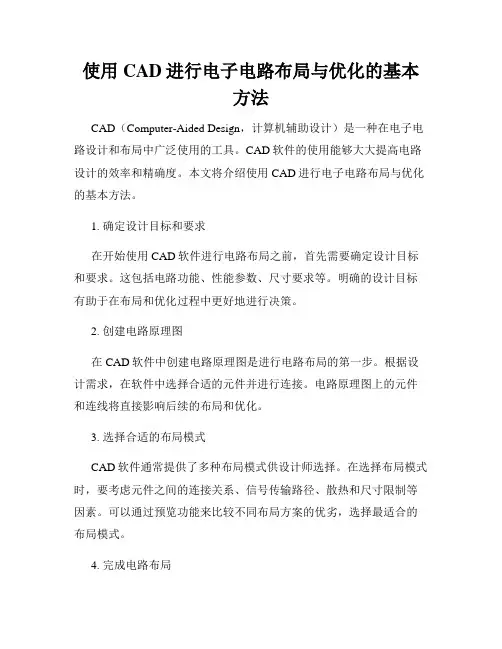

使用CAD进行电子电路布局与优化的基本方法CAD（Computer-Aided Design，计算机辅助设计）是一种在电子电路设计和布局中广泛使用的工具。

CAD软件的使用能够大大提高电路设计的效率和精确度。

本文将介绍使用CAD进行电子电路布局与优化的基本方法。

1. 确定设计目标和要求在开始使用CAD软件进行电路布局之前，首先需要确定设计目标和要求。

这包括电路功能、性能参数、尺寸要求等。

明确的设计目标有助于在布局和优化过程中更好地进行决策。

2. 创建电路原理图在CAD软件中创建电路原理图是进行电路布局的第一步。

根据设计需求，在软件中选择合适的元件并进行连接。

电路原理图上的元件和连线将直接影响后续的布局和优化。

3. 选择合适的布局模式CAD软件通常提供了多种布局模式供设计师选择。

在选择布局模式时，要考虑元件之间的连接关系、信号传输路径、散热和尺寸限制等因素。

可以通过预览功能来比较不同布局方案的优劣，选择最适合的布局模式。

4. 完成电路布局根据选择的布局模式，使用CAD软件将电路元件逐一放置在电路板上。

在布局的过程中，要注意元件之间的间距、连接线的长度和走向，以及散热和尺寸限制等方面的问题。

合理的布局能够提高电路的可靠性和性能。

5. 进行布局优化完成电路布局后，可以利用CAD软件的优化功能对布局进行进一步调整。

优化的目标可以是最小化电路的面积、优化信号传输路径或改善散热效果等。

通过不断尝试和调整，可以找到最优的布局方案。

6. 进行信号完整性分析在优化布局之后，使用CAD软件进行信号完整性分析是非常重要的。

信号完整性分析可以帮助发现潜在的信号干扰或时序问题，并根据结果进行相应的调整。

7. 进行电磁兼容性分析电磁兼容性(EMC)是电子电路设计中需要考虑的一个关键问题。

使用CAD软件进行电磁兼容性分析可以帮助找到潜在的EMC问题，并进行相应的改进和优化。

8. 生成最终设计文件在完成电路布局与优化之后，使用CAD软件生成最终的设计文件。

eda三个阶段cmos asic
EDA技术伴随着计算机。

集成电路。

电子系统设计的发展，经历了三个发展阶段。

1、计算机辅助设计，简称CAD.20世纪70年代，集成电路制作方面MOS工艺已得到广泛的应用。

可编程逻辑技术及其器件已经问世，计算机作为一种运算工具已在科研领域得到广泛的应用。

人们开始用计算机进行IC版图编辑和H@I布局布线&取代了手工操作。

2、计算机辅助工程阶段，简称CAE.80年代为CAE阶段，此时的EDA工具可以完成原理图输入。

逻辑综合。

逻辑仿真。

电路分析。

自动布局布线。

尽管EDA技术取得了巨大的成功，但是从设计输入到设计输出的各个软件工具都是互相独立的，互不兼容，影响设计环节的衔接。

而且软件界面千差万别，学习使用困难。

3、电子设计自动化简称EDA进入20世纪90年代，随着计算机辅助工程。

辅助分析和辅助设计在电子技术领域获得更加广泛的应用，与此同时电子技术在通信。

计算机及家电产品生产中的市场需求和技术需求，极大地推动了全新的电子设计自动化技术的应用和发展。

这时的EDA工具不仅具有电子设计的能力，而且能够提供独立于工艺和厂家的系统设计能力，具有高级抽象的设计构思手段。

超大规模集成电路版图布局优化设计方法研究随着社会的进步和科技的发展，超大规模集成电路（Very Large Scale Integrated Circuit，VLSI）作为电子信息技术的重要组成部分，已在许多领域得到广泛应用。

而超大规模集成电路版图布局优化设计方法的研究则对于提高集成电路的性能和降低功耗具有重要意义。

本文将对超大规模集成电路版图布局优化设计方法的研究进行探讨和分析。

首先，我们需要了解什么是超大规模集成电路版图布局。

VLSI 版图布局是指将电子元件（如晶体管、电容器等）以及它们之间的连线等在芯片上进行布置的过程。

该过程主要包括位置分配（placement）和连线布线（routing）两个阶段。

其中，位置分配决定了电子元件在芯片上的相对位置，连线布线则决定了电子元件之间的连线路径。

优化设计方法旨在在满足芯片功能和性能需求的前提下，提高集成电路的布局效果。

在超大规模集成电路版图布局优化设计方法的研究中，传统的方法主要采用人工设计和试错的方式。

但随着电子电路规模的不断扩大，这种方法已经无法满足需求，因为它耗时、耗力、易出错且灵活性不高。

因此，研究人员积极探索基于算法和仿真的自动优化设计方法。

一种常用的超大规模集成电路版图布局优化设计方法是基于遗传算法的布局优化。

遗传算法是模拟自然界生物进化过程的一种优化算法。

该方法通过定义适应度函数、设计染色体编码和选择交叉变异等操作，利用进化的过程搜索最优解。

在超大规模集成电路版图布局优化中，通过遗传算法，可以对电子元件的相对位置进行优化，从而提高电路的性能和布局效果。

另一种常用的方法是基于模拟退火算法的布局优化。

模拟退火算法是一种全局优化算法，模拟了固体退火过程的温度变化规律。

通过定义能量函数、设定初始温度和降温策略等操作，模拟退火算法能够通过概率的方式跳出局部最优解，寻找全局最优解。

在超大规模集成电路版图布局优化中，模拟退火算法可以灵活地探索电子元件的相对位置，从而达到更好的布局效果。

集成电路设计中的自动布局布线方法研究在集成电路的设计过程中，自动布局布线是必不可少的一步。

它的目标是将电路中的各个组件合理地布局在芯片的表面，并通过导线将它们连接起来，以实现电路的功能。

自动布局布线方法的研究可以提高电路的性能、减小面积、降低功耗，对于集成电路的设计具有重要的意义。

自动布局布线方法的研究主要包括两个方面，即自动布局和自动布线。

自动布局是指在给定的芯片面积内，将电路中的各个组件按照一定的规则自动布置在芯片上，使得它们之间的距离适当，并且不产生电路冲突。

自动布线是指根据布局结果，自动地在芯片的表面上生成导线网络，使得电路中的各个组件之间能够正确地互连。

在自动布局的研究中，通常采用的方法是通过建立电路的等效模型，将布局问题转化为数学优化问题。

具体来说，可以使用基于禁忌搜索、模拟退火等启发式算法来求解布局问题。

另外，还可以利用迁移学习、强化学习等机器学习方法，通过训练模型来优化布局结果。

在自动布线的研究中，常常使用的方法是通过建立网络流模型，将布线问题转化为最小费用流、最大流等经典问题。

然后，可以采用广度优先搜索、深度优先搜索等算法来求解布线问题。

此外，还可以使用并行计算、多目标优化等技术，提高布线的效率和质量。

自动布局布线方法的研究不仅需要考虑电路的性能，还需满足芯片的制造工艺要求。

因此，在布局布线的过程中，需要考虑到电路的延迟、功耗、面积等指标，并且要遵守芯片制造的规则。

例如，可以利用线性规划等数学方法来求解布局布线问题中的多目标优化问题，以平衡不同指标的要求。

自动布局布线方法的研究还要考虑到不同工艺、不同电路结构之间的差异性。

因此，对于不同类型的电路，需要采用不同的布局布线方法。

例如，对于数字电路，可以采用网格化布局方法，将电路中的组件和导线都放置在网格交叉点上。

而对于模拟电路，可以采用层次化布局方法，将电路中的组件和导线分别放置在不同的层次上。

总的来说，自动布局布线方法的研究对于集成电路的设计具有重要的意义。

《集成电路缩写》收集了一些常用的集成电路英文缩写及对应的全称和中文，希望对大家有用。

ICIntegrated Circuit 缩写，集成电路ICDSIC Design Service 缩写，芯片设计服务IPIntellectual Property 缩写, 知识产权，在芯片设计中指对某种设计技术的专利SoCSystem on Chip缩写, 指单芯片系统设计，是当今混合信号IC设计的趋势ASICApplication Special Integrated Circuit缩写, 指专用集成电路VLSIVery Large Scale Integrated circuit 缩写, 指超大规模集成电路DSPDigital Signal Processing 缩写, 指数字信号处理RFRadiation Frequency 缩写, 指发射频率，简称射频FPGAField Programmable Gate Array缩写, 指现场可编程门阵列CPLDComplex Programmable Logic Device, 即复杂可编程器件。

FEFront End 缩写, 前端，通常指IC设计中的前道逻辑设计阶段，并不是规范化用法BEBack End 缩写, 后端，通常指IC设计中的后道布局布线(Layout)阶段，并不是规范化用法MPWMultiple Project Wafer缩写, 多项目晶圆投片，指在同一种工艺的不同芯片放在同一块晶圆(Wafer)上流片，是小公司节省成本的有效手段EDAElectronic Design Automation缩写,电子设计自动化，现在IC设计中用EDA 软件工具实现布线，布局VHDLVHSIC(Very High Speed IC) Hardware Description Language 缩写, 硬件描述语言，用于实现电路逻辑设计的专用计算机语言RTLRegister Transformation Level 缩写, 寄存器传输级Netlist门级网表，一般是RTL Code经过综合工具综合而生成的网表文件Foundry指芯片制造加工厂的代工业务，负责将设计完成的芯片生产出来DFTDesign For Test 缩写, 为了增强芯片的可测性而采用的一种设计方法STAStatic Timing Analysis缩写, 即静态时序分析CADComputer Aided Design缩写, 即计算机辅助设计NRENon Recuuring Engineering缩写,不反复出现的工程成本BISTBuild in system test, 即内建测试系统ASSPApplication-specific standard product 缩写，一种有着广泛应用范围的ASIC芯片RISCReduced Instruction System Computer缩写LVSLayout versus Schematic 缩写，是在IC Design经过Layout后检查其版图与门级电路是否一致DRCDesign Rule Check缩写, 是在IC Design经过Layout后检查其版图是否符合设计规则ERCElectronic Rule Check缩写, 是在IC Design经过Layout后检查其版图是否符合电气规则OPCOptical and Process Correction缩写，即光刻工艺修正ATPGAuto Test Pattern Generator缩写, 是一个测试向量自动生成工具，生成的测试向量会给测试厂作测试芯片用LVDSLow Voltage Differential Signaling缩写, 是一种低摆幅的差分信号技术，它使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗ADCAnalog to Digital Convert缩写, 一般用作模拟信号到数字信号的转换电路DACDigital to Analog Convert缩写, 一般用作数字信号到模拟信号的转换电路PLLPhase Locked Loop缩写, 一般用作时钟倍频电路。

超大规模集成电路设计与优化技术超大规模集成电路（VLSI）是电子科技领域的重要分支之一，它是将数百万个电子元件集成到一个芯片上的技术，被广泛应用于计算机、通信、医疗和工业控制等各个领域。

而VLSI的设计与优化则是VLSI技术的核心，下面介绍一些相关的技术。

一、逻辑综合逻辑综合是指将高级语言或者RTL级的电路描述转化为门级电路的过程。

逻辑综合一般包括两个主要步骤：综合和优化。

综合是将电路描述转换成查找表（LUT）、触发器等基本电路的过程；而优化则是对综合结果进行优化，使得电路具备更好的性能和效率。

逻辑综合是进行VLSI设计的基础过程，能够高度提高芯片设计效率和减少功耗。

二、物理综合物理综合是指在逻辑综合的基础上，将门级电路转化为布局，并完成布线的过程。

其过程中主要涉及到电路面积、功耗、速度等方面的优化。

物理综合是VLSI设计过程中非常关键的步骤，能够大大缩减芯片设计周期和提高设计时效性。

三、功耗优化超大规模集成电路的功耗一直是设计过程中需要重点考虑的问题。

功耗优化可以采用多种不同的方法，例如电源管理、结构设计、时序优化等。

有效的功耗优化方法能够大大增加芯片的电池寿命、降低成本和提高性能。

四、时序约束时序约束是指将时序目标约束到VLSI电路上。

时序约束将电路的输入和输出之间的时间联系起来，并将时序参数与设计重要性联系起来。

时序约束在VLSI设计过程中扮演了非常重要的角色，能够准确控制电路的时序特性，确保芯片的性能和可靠性。

五、高可靠性设计高可靠性设计是指在高温、高压等严苛的环境下，芯片依然能够准确运行的设计方式。

高可靠性设计是一种重要的VLSI设计技术，具备抗大气环境的能力，是航空航天和军事等领域的重要技术。

六、芯片测试芯片测试是指对芯片在生产过程中的各个阶段进行测试，确保芯片满足规定的规格要求与性能指标。

芯片测试是实现芯片可靠性的重要手段，能够确保芯片成功投入市场并满足客户需求。

总之，在VLSI技术中，设计与优化是非常重要的环节，是实现芯片功能、性能和可靠性的关键决定因素。
