钳工基本知识教学内容

钳工培训课程钳工培训课程第一节：钳工基础知识1. 钳工的定义和职责：钳工是一种技术工种，主要负责制作、安装、维修和调试各种金属构件和零部件。

他们需要具备一定的机械知识和技能，能够使用各种钳工工具和设备。

2. 钳工工具的分类和用途：介绍常见的钳工工具，如扳手、钳子、锤子、千斤顶等，并解释它们的用途和适用范围。

3. 钳工安全知识：强调钳工工作中的安全注意事项，如佩戴防护眼镜、戴手套、使用防护设备等，以确保工作过程中的安全性。

4. 钳工测量与标记：介绍常用的测量工具，如卷尺、游标卡尺等，并讲解如何正确使用这些工具进行测量和标记。

第二节：钳工加工技术1. 钳工加工工艺概述：概述钳工加工的基本流程，包括材料选择、加工准备、加工工艺和加工检验等。

2. 钳工加工方法：介绍常见的钳工加工方法，如锻造、冲压、铣削、车削等，并解释它们的原理和适用范围。

3. 钳工加工精度要求：讲解钳工加工中的精度要求，包括尺寸精度、形位精度和表面粗糙度等，以及如何使用相关工具进行检验和调整。

4. 钳工加工中的常见问题及解决方法：介绍钳工加工中常见的问题，如尺寸偏差、表面质量不良等，并提供解决方法和技巧。

第三节：钳工装配与调试1. 钳工装配工艺概述：概述钳工装配的基本流程，包括零部件准备、装配顺序和装配工艺等。

2. 钳工装配方法：介绍常见的钳工装配方法，如螺纹连接、对接焊接、铆接等，并解释它们的原理和适用范围。

3. 钳工调试技术：讲解钳工调试的基本技术，包括调试工具的使用、调试顺序和调试方法等，以确保装配后的产品符合要求。

4. 钳工装配和调试中的常见问题及解决方法：介绍钳工装配和调试中常见的问题，如装配误差、焊接缺陷等，并提供解决方法和技巧。

第四节：钳工维修与保养1. 钳工设备维修：介绍钳工设备的维修方法，包括日常维护、故障排除和零部件更换等，以延长设备的使用寿命。

2. 钳工产品维修：讲解钳工产品的维修方法，包括故障分析、零部件更换和系统调试等，以确保产品的正常运行。

投影 -投影线(：视图 1 一 1 正投影第一部分初级机修钳工知识要求第一章初级机修钳工基本知识第一节识图知识一、正投影的基本概念1.投影法日光照射物体，在地上或墙上产生：影子，这种现象叫做投影。

一组互相平行的投影线与(投影面垂直的投影称为正投影。

正投影的投影图能表达物体的真实形状，如图1 一 1所示。

2，三视图的形成及投影规律 (工）三视图的形成图1 一2"所示，将物体放在三个互相垂直的投影面上，使物体上的主要平面平行于投影面，然后分别向三个投影面作正投影，得到的三个图形称为三视图。

三个视图分别为：主视图，是向正前方投影，在正面（^)上所得到的视图。

俯视图，是由上向下投影，在水平面（/^)上所得到的视图。

左视图，是由左向右投影，在侧面（^)上所得到的视图。

在三个投影面上得到物体的三视图后，须将空间互相垂直的三个投影展开摊平在一个平面上。

展开投影面时规定：正面保持不动，将水平面和侧面按图 1 一26中箭头所示的方向旋转90。

得图1 一2^。

为使图形清晰，再去掉投影轴和投影面线框，就成为常用的三视图，如图1 一23 所示。

投影规律1〉视图间的对应关系从三视图中可以看出：主视图反映了物体的长度和高度；俯视图反映了物体的长度和宽度；左视图反映了物体的高度和宽度。

由此可以得到如下投影规律： 主视图、俯视图中相应投影的长度相等，并且对正； 主视图、左视图中相应投影的高度相等，并且平齐； 俯视图、左视图中相应投影的宽度相等。

归纳起来，即"长对正，高平齐，宽相等"，如图1 一3所示。

2〕物体与视图的方位关系物体各结构之间都具有六个方向的相互位置关系，如图1 一1。

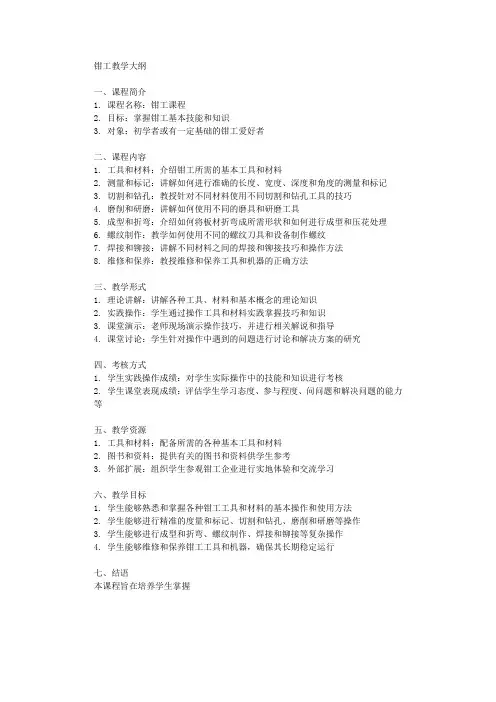

钳工教学大纲一、课程简介1. 课程名称：钳工课程2. 目标：掌握钳工基本技能和知识3. 对象：初学者或有一定基础的钳工爱好者二、课程内容1. 工具和材料：介绍钳工所需的基本工具和材料2. 测量和标记：讲解如何进行准确的长度、宽度、深度和角度的测量和标记3. 切割和钻孔：教授针对不同材料使用不同切割和钻孔工具的技巧4. 磨削和研磨：讲解如何使用不同的磨具和研磨工具5. 成型和折弯：介绍如何将板材折弯成所需形状和如何进行成型和压花处理6. 螺纹制作：教学如何使用不同的螺纹刀具和设备制作螺纹7. 焊接和铆接：讲解不同材料之间的焊接和铆接技巧和操作方法8. 维修和保养：教授维修和保养工具和机器的正确方法三、教学形式1. 理论讲解：讲解各种工具、材料和基本概念的理论知识2. 实践操作：学生通过操作工具和材料实践掌握技巧和知识3. 课堂演示：老师现场演示操作技巧，并进行相关解说和指导4. 课堂讨论：学生针对操作中遇到的问题进行讨论和解决方案的研究四、考核方式1. 学生实践操作成绩：对学生实际操作中的技能和知识进行考核2. 学生课堂表现成绩：评估学生学习态度、参与程度、问问题和解决问题的能力等五、教学资源1. 工具和材料：配备所需的各种基本工具和材料2. 图书和资料：提供有关的图书和资料供学生参考3. 外部扩展：组织学生参观钳工企业进行实地体验和交流学习六、教学目标1. 学生能够熟悉和掌握各种钳工工具和材料的基本操作和使用方法2. 学生能够进行精准的度量和标记、切割和钻孔、磨削和研磨等操作3. 学生能够进行成型和折弯、螺纹制作、焊接和铆接等复杂操作4. 学生能够维修和保养钳工工具和机器，确保其长期稳定运行七、结语本课程旨在培养学生掌握。

钳工的基础知识19世纪以后，各种机床的发展和普及，虽然逐步使大部分钳工作业实现了机械化和自动化，但在机械制造过程中钳工仍是广泛应用的基本技术，其原因是：①划线、刮削、研磨和机械装配等钳工作业，至今尚无适当的机械化设备可以全部代替；②某些最精密的样板、模具、量具和配合表面(如导轨面和轴瓦等)，仍需要依靠工人的手艺做精密加工；③在单件小批生产、修配工作或缺乏设备条件的情况下，采用钳工制造某些零件仍是一种经济实用的方法。

一、钻孔的基本概念《钳工》主要包括钳工操作：划线、錾、锉、锯、钻孔、绞孔、攻螺纹、套螺纹等内容。

1、钳工的定义是什么？钳工主要是利用虎钳、各种手用工具和机械工具来完成某些零件的加工，机器或部件的装配和调试，以及各类机械的维护与修理等工作。

2、钳工基本操作有哪些？零件测量、划线、錾削、锯割、锉削、钻孔、攻丝及套丝等。

3、钳工的特点是什么？钳工三大优点：1）操作灵活，应用面广。

在不适于机械加工的场合，尤其是在机械设备的维修工作中，钳工工作可获得满意的效果。

2）技艺性强。

技术熟练的钳工可以加工出现代化设备加工不方便或者无法加工的形状非常复杂的零件。

3）投资小。

钳工工作所用工具和设备价格低廉，携带方便。

两大缺点：1）生产效率低，劳动强度大。

2）加工质量不稳定。

加工质量的高低受工人技术熟练程度的影响。

一般情况下，钻孔是指用钻头在产品表明上加工孔的一种加工方式。

一般而言，钻床上对产品进行钻孔加工时，钻头应同步完结两个运动：①主运动，即钻头绕轴线的旋转运动（切削运动）；②次要运动，即钻头沿着轴线方向对着工件的直线运动（进给运动）。

在钻孔时，因为钻头结构上存在缺点，会对产品加工过的地方留下痕迹，影响工件加工质量，且加工精度一般在IT10级以下，表面粗糙度为Ra12.5μm左右，属于粗加工类。

钳工是以手工操作为主的切削加工的方法，是机械制造中最古老的金属加工技术。

钳工有三大优点和两大缺点。

钳工有三大优点（加工灵活、可加工形状复杂和高精度的零件、投资小），两大缺点（生产效率低和劳动强度大、加工质量不稳定）。

第五章钳工基础知识培训一、概述1、钳工的工作内容：是用手工工具对金属工件进行划线、凿削、锉削、锯割、钻削、攻丝、套丝、铰削、刮削和研磨等。

2、钳工的常用设备：钳桌台、台虎钳（包括固定式和回转式二种）、砂轮机使用砂轮机应注意哪些安全事项：A砂轮的旋转方面应正确，使磨屑向下方飞离砂轮。

B砂轮启动前，人站立在砂轮侧面等待砂轮转速速达到正常才能进行磨削。

C砂轮的平衡误差太大时不能使用。

D工件太大不能用砂轮进行磨削。

二、划线1、划线就是在工件上按图纸和其它要求确定出加工所需要的界线2、划线常用的工具：划针、划针盘、划线平板、规划线、直角尺、V形铁、直角铁和C字夹头、千斤顶、万能角度尺、样冲。

3、划线基准：基准就是依据的意思，划线时，选择一个或几个平面（或线）作为划线的依据划其余的尺寸都从这些面或线开始，这样的面或线称为划线基准。

4、划线基准常见有三种类型：A以两个互相垂直的平面为基准B以一个平面和一个中心面为基准C以两个互相垂直的中心面为基准。

5、基本线条的划法：划平行线划垂直线划圆弧线6、划线借料：由于铸造和锻造加工不当，在尺寸、形状和位置上都存在一定的误差，但是，在误差超出不大的情况下，可通过划线来调整坯件各待加工面的余量分配，使不合格的坯件经加工变成合格零件。

这种补救方法称为划线借料。

7、简述划线的步骤。

答：划线时应当根据划线基准先划出水平方向的所有线条，再划出其它方向的线条，最后划圆和圆弧线。

划线应细而清晰，划线完毕后应仔细检查有无错误或遗漏的线，确定无误后，即可打样冲眼。

8、打样冲眼应注意什么？答：（1）圆心必须打样冲眼，以利于划圆或钻孔时找中心；（2）线的起止点和两条线的交点必须打样冲眼；（3）曲线的转弯处（键槽的两个圆弧顶点）必须打样冲眼；（4）打样冲眼的距离要均匀。

根据线段的不同长度，间距可取20～100mm。

三、凿削（或錾削）1. 凿削就是用手锤锤击凿子（或叫錾子），凿子对金属工件进行加工。

第1章钳工基础知识1.1钳工基本操作知识1.1.1划线1.划线概述划线是指根据图样或实物尺寸，准确地在工件毛坯或已加工表面划出加工界限线的操作叫划线。

划线的作用主要有三点：（1）使工件加工时有明确的标志和依据。

（2）检查毛坯是否合格，对某些不合格品可利用划线借料进行补救。

（3）检查修理零件变形和磨损状态，确定修理部位及工艺方法。

划线分为平面划线和立体划线。

只需要在工件一个表面上进行的划线称为平面划线；需要在工件的几个不同表面进行的划线称为立体划线。

划线工作效率较低，所以一般用于单件、小批量生产或大型工件。

划线的准确性直接影响产品质量和生产效率，因此，划线除要求线条清晰均匀外，更重要的是保证尺寸准确。

一般的划线精度为0.25～0.50 mm。

所以，在加工过程中，必须通过测量来保证尺寸的准确度。

常用的划线工具有划针、划规、划线盘、划线平板、直角尺和钢板尺、样冲、高度游标尺等，如图1—1.高度游标尺不仅可以进行划线也可以进行高度测量，毛坯件上划精度要求较高的加工线时应采用高度游标尺划线。

图1—12.划线基准的选择划线必须确定划线基准，确定几何体划线基准的类型有点、线和面(也指考虑划线在长、宽、高三个方向尺寸)，所以平面划线应选择2个划线基准，立体划线时，一般要选择3个划线基准。

（1）划线基准一般有三种选择类型如图1—2（a）（b）（c）图1—21)以两个互相垂直的平面或线为基准。

图1—2（a）2)以两条中心线为基准。

图1—2(b)3)以一个平面和一条中心线为基准。

图1—2(c)（2）划线基准的选择基本原则正确选择划线基准的基本原则和方法是划线基准尽可能与工件施工图样中的设计基准一致。

平面划线应有纵、横两向划线基准；立体划线必须有长、宽、高三个方向的划线基准；选择划线基准要根据工件毛坯形状特点而定；有轴、孔尺寸要求的毛坯件，要以孔、轴、凸起或毂面的轴心线为基准；平面则应选工件较平整的大平面作为划线基准；半成品加工件，划线时应以已加工之轴、孔或平面作为划线基准。
