下载文档原格式
压铸合金压铸合金压铸合金压铸合金、、压铸模压铸模、、压铸机是压铸生产的三要素三要素。
要获得优质的压铸件除了要求压铸件的结构工艺性合理铸件的结构工艺性合理，，压铸模设计合理压铸模设计合理、、制造精确制造精确，，压铸机性能优良之外压铸机性能优良之外，，还要有压铸工艺性良好的合金压铸工艺性良好的合金。
压铸合金2.1 压铸合金性能要求2.2 压铸合金2.1 压铸合金性能要求并非任何性能的合金都能用来生产压铸件并非任何性能的合金都能用来生产压铸件，，用于压铸生产的合金其性能有两方面的要求用于压铸生产的合金其性能有两方面的要求，，一是在压铸件成型时有良好的成型工艺性压铸件成型时有良好的成型工艺性，，二是成型后的压铸件能满足产品的使用要求二是成型后的压铸件能满足产品的使用要求。
合金的成型工艺性能是指合金的铸造成型工艺性艺性能是指合金的铸造成型工艺性、、切削加工性切削加工性、、焊接性能焊接性能、、电镀性能电镀性能、、热处理性能等热处理性能等。
合金的使用性能包括合金的力学性能使用性能包括合金的力学性能、、物理性能和化学性能物理性能和化学性能。
因此因此，，用于压铸生产的合金应具有以下性能：(1)结晶温度范围小结晶温度范围小，，以防止压铸件产生缩孔和缩松缺陷以防止压铸件产生缩孔和缩松缺陷。
(2)具有良好的流动性具有良好的流动性，，有利于成型结构复杂有利于成型结构复杂、、表面质量好的压铸件表面质量好的压铸件。
(3)线收缩率小线收缩率小，，可降低铸件产生热裂的倾向并且易于获得尺寸精度较高的铸件可降低铸件产生热裂的倾向并且易于获得尺寸精度较高的铸件。
(4)高温时有足够的热强度和可塑性高温时有足够的热强度和可塑性，，高温脆性和热裂倾向小高温脆性和热裂倾向小，，防止推出铸件时产生变形和开裂。
(5)在常温下有较高的强度在常温下有较高的强度，，以适应大型薄壁复杂压铸件的使用要求以适应大型薄壁复杂压铸件的使用要求。
(6)具有良好的加工性能和一定的抗蚀性能具有良好的加工性能和一定的抗蚀性能。

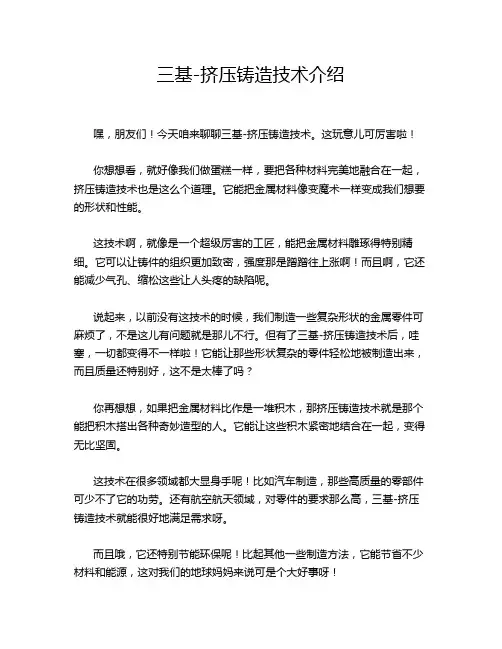

三基-挤压铸造技术介绍
嘿，朋友们！今天咱来聊聊三基-挤压铸造技术。
这玩意儿可厉害啦！
你想想看，就好像我们做蛋糕一样，要把各种材料完美地融合在一起，挤压铸造技术也是这么个道理。
它能把金属材料像变魔术一样变成我们想要的形状和性能。
这技术啊，就像是一个超级厉害的工匠，能把金属材料雕琢得特别精细。
它可以让铸件的组织更加致密，强度那是蹭蹭往上涨啊！而且啊，它还能减少气孔、缩松这些让人头疼的缺陷呢。
说起来，以前没有这技术的时候，我们制造一些复杂形状的金属零件可麻烦了，不是这儿有问题就是那儿不行。
但有了三基-挤压铸造技术后，哇塞，一切都变得不一样啦！它能让那些形状复杂的零件轻松地被制造出来，而且质量还特别好，这不是太棒了吗？
你再想想，如果把金属材料比作是一堆积木，那挤压铸造技术就是那个能把积木搭出各种奇妙造型的人。
它能让这些积木紧密地结合在一起，变得无比坚固。
这技术在很多领域都大显身手呢！比如汽车制造，那些高质量的零部件可少不了它的功劳。
还有航空航天领域，对零件的要求那么高，三基-挤压铸造技术就能很好地满足需求呀。
而且哦，它还特别节能环保呢！比起其他一些制造方法，它能节省不少材料和能源，这对我们的地球妈妈来说可是个大好事呀！
你说，这么好的技术，我们能不重视它吗？我们得好好研究它，让它发挥更大的作用呀！我们的生活中有那么多需要高质量金属零件的地方，三基-挤压铸造技术就是那个能帮我们实现的魔法呀！
所以啊，大家可别小瞧了这三基-挤压铸造技术，它可是我们现代工业的宝贝呢！让我们一起为它点赞，一起期待它能给我们带来更多的惊喜吧！。

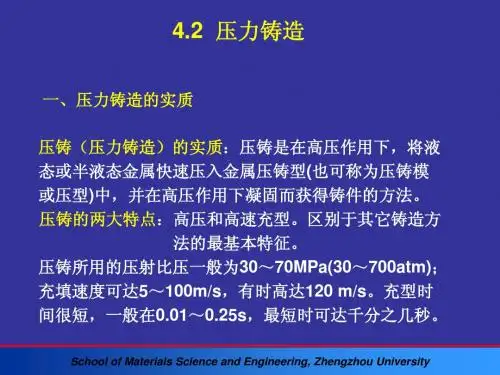

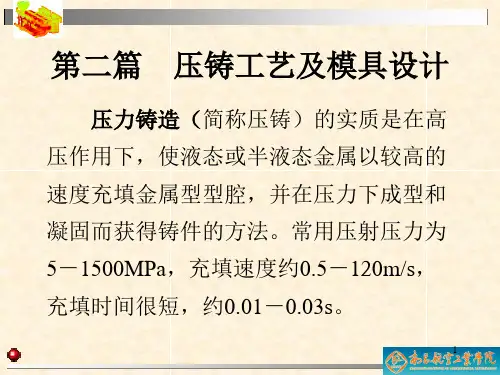

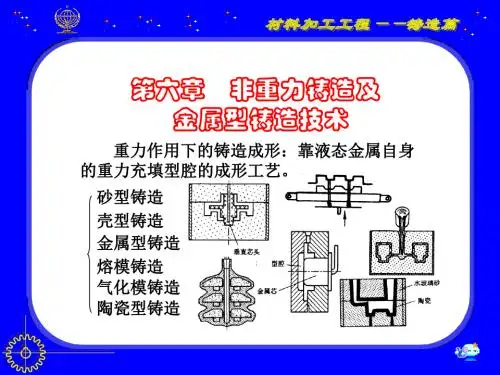

压力铸造技术知识概述1 概述压力铸造（简称压铸）的实质是在高压作用下，使液态或半液态金属以较高的速度充填压铸型型腔，并在压力下成型和凝固而获得铸件的方法。
1.1 压铸特点压和高速充填压铸型是压铸的两大特点。
它常用的压射比压是从几千至几万kPa，甚至高达2×105kPa。
充填速度约在10~50m／s，有些时候甚至可达100m／s 以上。
充填时间很短，一般在0.01~0.2s范围内。
与其它铸造方法相比，压铸有以下三方面优点：1. 产品质量好铸件尺寸精度高，一般相当于6~7级，甚至可达4级；表面光洁度好，一般相当于5~8级；强度和硬度较高，强度一般比砂型铸造提高25~30％，但延伸率降低约70％；尺寸稳定，互换性好；可压铸薄壁复杂的铸件。
例如，当前锌合金压铸件最小壁厚可达0.3mm；铝合金铸件可达0.5mm；最小铸出孔径为 0.7mm；最小螺距为0.75mm。
2.生产效率高机器生产率高，例如国产JⅢ3型卧式冷空压铸机平均八小时可压铸600～700次，小型热室压铸机平均每八小时可压铸3000~7000次；压铸型寿命长，一付压铸型，压铸钟合金，寿命可达几十万次，甚至上百万次；易实现机械化和自动化。
3.经济效果优良由于压铸件尺寸精确，表泛光洁等优点。
一般不再进行机械加工而直接使用，或加工量很小，所以既提高了金属利用率，又减少了大量的加工设备和工时；铸件价格便易；可以采用组合压铸以其他金属或非金属材料。
既节省装配工时又节省金属。
压铸虽然有许多优点，但也有一些缺点，尚待解决。
如： 1. 压铸时由于液态金属充填型腔速度高，流态不稳定，故采用一般压铸法，铸件易产生气孔，不能进行热处理；2. 对内凹复杂的铸件，压铸较为困难； 3）高熔点合金（如铜，黑色金属），压铸型寿命较低； 4）不宜小批量生产，其主要原因是压铸型制造成本高，压铸机生产效率高，小批量生产不经济。
1.2 压铸应用范围及发展趋势压铸是最先进的金属成型方法之一，是实现少切屑，无切屑的有效途径，应用很广，发展很快。

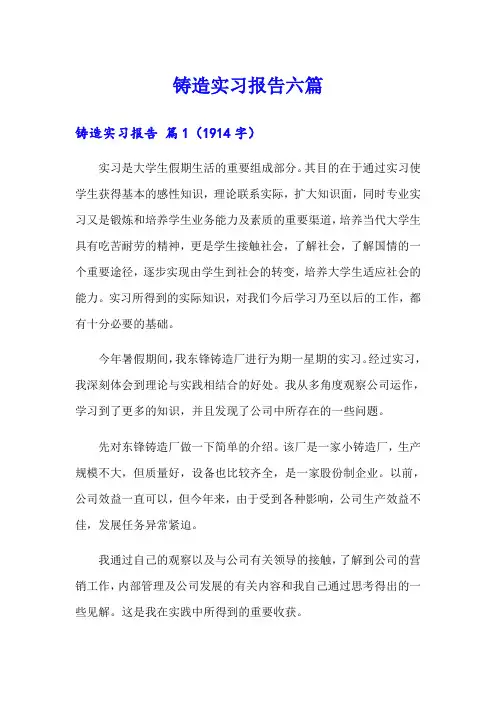

铸造实习报告六篇铸造实习报告篇1（1914字）实习是大学生假期生活的重要组成部分。
其目的在于通过实习使学生获得基本的感性知识，理论联系实际，扩大知识面，同时专业实习又是锻炼和培养学生业务能力及素质的重要渠道，培养当代大学生具有吃苦耐劳的精神，更是学生接触社会，了解社会，了解国情的一个重要途径，逐步实现由学生到社会的转变，培养大学生适应社会的能力。
实习所得到的实际知识，对我们今后学习乃至以后的工作，都有十分必要的基础。
今年暑假期间，我东锋铸造厂进行为期一星期的实习。
经过实习，我深刻体会到理论与实践相结合的好处。
我从多角度观察公司运作，学习到了更多的知识，并且发现了公司中所存在的一些问题。
先对东锋铸造厂做一下简单的介绍。
该厂是一家小铸造厂，生产规模不大，但质量好，设备也比较齐全，是一家股份制企业。
以前，公司效益一直可以，但今年来，由于受到各种影响，公司生产效益不佳，发展任务异常紧迫。
我通过自己的观察以及与公司有关领导的接触，了解到公司的营销工作，内部管理及公司发展的有关内容和我自己通过思考得出的一些见解。
这是我在实践中所得到的重要收获。
公司的营销工作可以说是公司经营的核心内容，是各项工作的重中之重。
营销工作的好坏，市场开发得成功与否直接关系到公司的存亡。
我在实践过程中充分明白到了营销工作的重要性。
该厂在上半年的工作有成绩，但不足也是显而易见的，其中的得失值得我们去思考。
下半年起，各方面汇集的信息已经反映，该厂主要产品的市场收缩端倪显现，该厂对此已有所警觉，可以说是对市场的变化有了一定的思想准备了，并对营销策略作出了相应的调整，但是由于市场变化的剧烈程序远超出了公司的想象，对公司造成了严重的不利影响。
首先是国内钢铁市场待业投资热的降温。
由于国家经济宏观调控措施，导致钢铁行业投资热的降温，这一情况对该铸造厂造成了直接影响。
市场供求严重失衡。
需求的减少使得获取订单十分困难。
已有的订货又因客户的资金迟迟不能到位而一再要求推迟交货。

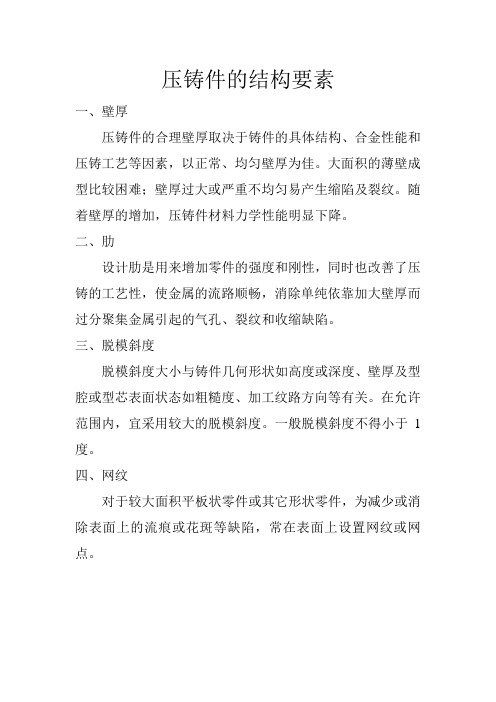

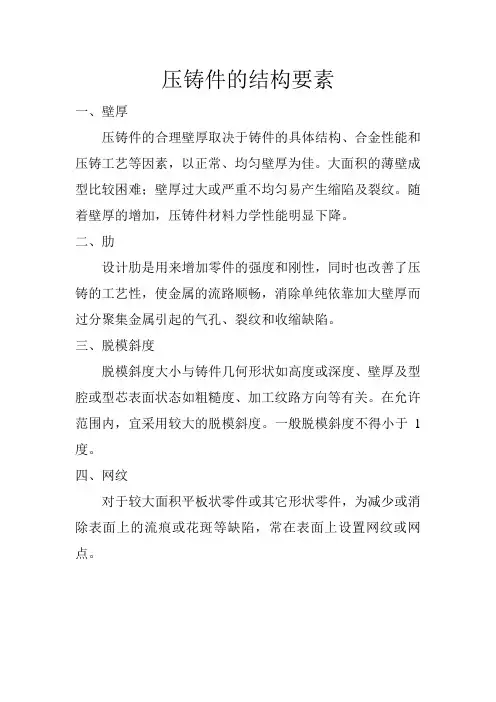

压铸件的结构要素
一、壁厚
压铸件的合理壁厚取决于铸件的具体结构、合金性能和压铸工艺等因素，以正常、均匀壁厚为佳。
大面积的薄壁成型比较困难；壁厚过大或严重不均匀易产生缩陷及裂纹。
随着壁厚的增加，压铸件材料力学性能明显下降。
二、肋
设计肋是用来增加零件的强度和刚性，同时也改善了压铸的工艺性，使金属的流路顺畅，消除单纯依靠加大壁厚而过分聚集金属引起的气孔、裂纹和收缩缺陷。
三、脱模斜度
脱模斜度大小与铸件几何形状如高度或深度、壁厚及型腔或型芯表面状态如粗糙度、加工纹路方向等有关。
在允许范围内，宜采用较大的脱模斜度。
一般脱模斜度不得小于1度。
四、网纹
对于较大面积平板状零件或其它形状零件，为减少或消除表面上的流痕或花斑等缺陷，常在表面上设置网纹或网点。
压力铸造“三要素”分析实
压铸模、压铸机、压铸工艺是压力铸造关键的“三要素”。
这三要素是保证压铸件质量、提高压铸件生产效率、降低压铸生产成本的重要因素。
三者之间的关系和作用如下所述：压铸模—是压力铸造中最重要的工具，它是三要素中最关键的要素。
只要压铸模具备了合理的澆注系统，合理的模具结构，又有合理的模具制造精度，就具备了压力铸造的重要条件。
它可以弥补压铸机的某些不足，也可以放宽对压铸工艺参数相应的调整范围，这就给压铸生产带来极大的方便，压铸工艺参数的调整就方便得多，这就加大了保证铸质量的可靠性。
有人说压力铸造需要打造尽量多的傻瓜（非常方便调整工艺参数的）模具也就是此意思。
有很多人说压铸模在压力铸造技术中的重要性占60％的比重，又有很多人说它在压力铸造中的重要性占70—80％的比重，不管是多少，这就反应出压铸模它在众多人心目中的重要性了。
总之压铸模的重要性它占据了三要素之首。
压铸机—是在压力铸造中的一个重要设备。
；是压力铸造成功的一个重要条件；它既是模具安装的场地；又是工艺参数调节处所，起到承上启下的重要作用。
压铸机性能的好坏，直接影响到所生产的压铸件质量和生产效率高低。
压铸工艺参数—实际上是把压铸模具和压铸机联系起来的纽带。
如果有了质量好的模具和性能较好的压铸机，压铸工艺参数的调节范围就放宽多了，工艺参数调整就很方便了。
如果前述的某一个条件较差，工艺参数的调整就困难多，即是调整好了，一但某个工艺因素略有所变动，就直接影响到压铸件生产质量和生产效率，造成生产质量不稳定。
所以压铸工艺参数一定要弥补前两者之不足。
前三者必须是密切配合的情况下，才能对提高压铸件质量，给压力铸造带来整体效益。
每一个压铸工作者，应在实际生产实践中要认清三者的关系，来处理好生产中的实际问题。
分析方法，可参考下述实例进行：
例一：成都卑县某公司，将原有800吨压铸机上生产的模具，放到新购的某厂生产的850吨压铸机上生产，所生产出来的压铸件经喷丸后表面多处起皮，尤在内浇口附近均有，生产出来的压铸件质量满足不了铸件用户的要求。
该用户认为：该台850吨压铸机有质量问题，不如原来的800吨压铸机。
经机器制造厂方对现场喷丸起皮状态及部位进行分析，并作了粗略的计算，认为：是用户工艺上调整不当所引起。
是合金液在慢压射时进入了内浇口附近入的型腔，在此区域提前结晶而阻止了型腔在充填階段合金液的正常进入，并干扰了增压压力的传递而造成铸件表面疏松，导致压铸件在喷丸时表面起皮。
经压铸机制造厂方对填充行程计算合理的调整，园满解决了此问题，机器得到了用户的认可。
例二；在浙江温州瑞安某公司购置了数台某厂制造的280吨压铸机，公司将在常州某厂制造的280吨压铸机上正常生产的一铸件的模具放上去生产，结果生产不出合格的铸件。
后来又新购买了一台另一公司制造的280吨压铸机来生产该铸件，其结果与前280吨压铸机一样，同样生产不出合格的该压铸件，用户又不愿意修改模具浇注系统来适应压铸机的性能。
经现场观察分析；该压铸件壁偏厚、投影面积偏大，需低速填充。
此两公司的提供的280吨压铸机调到常州压铸机这样低速填充时，压射速度产生爬行，严重影响铸件成型的效果。
对此现象进行分析，估计是压铸机压射缸缸径常州压铸机的比该两厂家的大的原因。
经调查，果然常州压铸机压射缸径较该两厂家的压铸机压射缸径大5毫米。
在用户不同意修改模具浇注系统的情况下，该厂家又新制造了一台增大到同样缸径的同吨位压铸机，用于生产该铸件后迏到了常州压铸机同样的效果，该压铸机得到了用户的认可。
这里要说明一点的是，并不是这两厂家的压铸机在生产此压铸件时就比常州的差，甚至不能生产，这只能反应该模具浇注系统对压铸机的不適应性。
如果该模具改进一下浇注系统同样可迏到常州压铸机的效果的。
这两厂的压铸机压射缸径最早的时候，也是和常州一样，后来因对压铸机进行改进才改小的。
该两厂的压铸机在该用户用来生产其它铸件时，情况也是非常良好的。
例三：在四川南充某公司新购了一台500吨压铸机，该用户把原另厂生产的500吨压铸机上正常使用的模具转到该机上生产，其结果铸件废品率极高，铸件表面缺陷严重，分布还没有规律性，经较长时间的工艺参数调试均未好转，用户认为该机不如原旧压铸机，该机有严重质量问题。
后厂家经过
细致分析，估计是填充结束时压力上升不够，即增压起始过早干扰了填充结束压力（铸件外表的成型压力）。
后来根据该机的液压原理和结构，适当地提高了增压阀的背压，相应提高了填充结束压力，圆满解决了铸件废品率极高的问题，尤其是表面质量，迏到了原压铸机生产该铸件质量的水平。
用户方认为只试一个模具不能说明问题，要求试多个模具，因此又连续试了在原压铸机上生产过的数付模具，均迏到相同的效果，最后得到了用户的认可，解决了所谓的是机器严重质量问题。
例四：在重庆北培附近某公司新购买了三台200吨压铸机，将灌南180吨老压铸机上正常生产的模具放到该压铸机上生产，结果生产出来的铸件气孔严重，不能使用。
用户结论：新200吨压铸机不如灌南老180吨压铸机，该三台压铸机都有严重的质量问题。
压铸机制造厂方认为是模具不适应本机所引起，需修改浇注系统才适应本机，双方相持数月，最后迏成协议：按用户指定的两个模具，若试模成功，则认为该机合格。
经分析认为该铸件需要低速填充，而该机迏不到灌南机这样的低速，即该模具适应不了该机的要求。
后经过浇注系统的修理改进后，圆满地解决了该铸件在该机上的生产质量问题。
用户还认为这两个模具从使用以来，从来没有生产出过这样优良的铸件，为此彻底扭转了用户的看法。
后来用户对其它不适本机的模具的浇注系统进行了相应修理后，也取得了良好的效果。
从有严重重质量的压铸机变成了质量好的压铸机。
例五：重庆新桥附近某压铸公司新购了一台200吨压铸机，该公司将原一台地方小厂生产的200吨压铸机上使用的模具放上去生产，结果出现在分型面跑料严重。
公司认为该机锁模力不符合要求，要求退货，那怕是倒贴钱都愿意。
经过压铸机制造厂家再次检测后，认为锁模力是符合机器出厂要求的。
後经压铸机制造厂方仔细分析：该模具所生产的铸件的投影面较大，如果比压稍大一点，涨型力就会远远超过锁模力，从而引起分型面跑料。
公司原有的一台地方小厂生产的200吨压铸机，可能是机器本身增压就不及时或者是增压的流量已经调小，形成不了涨型力超过锁模力的状态，故生产时不跑料。
后采取适当减少增压流量的办法，来降低增压曲线的斜率，让涨型力不要超过锁模力。
既解决了模具分型面跑料，又保证了压铸件的质量问题，最后压铸机质量得到用户的认可。
例六：深圳龙岗某压铸公司，采用在深圳某公司制造的200吨压铸机生产0。
5毫米壁厚的薄壁压铸件，在正式投产前己经对模具的浇注系统用“三场”分析的是方法作了详尽的分析，从试模的角度看较为理想。
但到正式投产时只有20％几良品率。
缺陷表现在铸件经后加工并高光后有局部的微小的是麻点，后经放大250倍观看，孔内气和渣都存在。
渣是可以经过除渣減少的，排不出的气体只能允许在铸件中弥散状态存在，若集中出现就成气孔。
分析认为：良品率低的原因，应该是在填充成型的过程中压力和速度的衰減所导致，致使模具型腔中来不及排除的气体不能形成分散的弥散状态，致使集中出现形成气孔。
为此到生产现场观看时，观察到在快压射儲能器的充气压力按制造厂家要求设置过低，引起在快速填充过程中填充压力和填充速度都急剧衰減，型腔中未排出的气体不能及时形成弥散状态，而集中出现是形成气孔的主要原因。
于是征得深圳机器制造方有关人员的同意，立即补足了足够的充气压力，超出厂家设置规定的限制，接着生产生出的压铸件的良品率马上迅速提高到90％以上，圆满解决了此问题。
对于此类特别壁薄的压铸件，快压射储能器的参数设置是最重要的，增压压力的大小是无关紧要的，因铸件壁薄导致合金液会高速结晶，增压压力是很难进入铸件的。
例七：无锡南泉某压铸公司新购了一台550吨压铸机，将原400吨压铸机上的模具放到其上生产，结果废品率高极高，无法正常用于生产。
用户认为：此550吨压铸机还不如原一台旧400吨压铸机，此机肯定存在严重的质量问题。
机器制造厂家对此问题分析认为：主要还是存在模具的适应性问题，不同吨位的机器，它们之间的工艺参数很难调试到一致，在生产中差别有可能是相当大的，必须对模具浇注系统适当的调整，让工艺参数调整范围更加的放宽、加大来适应新机器吨位的不同所来的工艺上的差别。
因此对该模具浇注系统进行了有效的调整，结果满足了该两台不同吨位压铸机的要求，都生产出合格的压铸件，得到了用户的认可。
这里要讲明一的是：压铸模与不同吨位压铸机的适应性问题，压铸机吨位不能相差过大，否则不管如何调整都是难以适应的。
综上所述：当压铸件生产中出现质量问题的时候，压铸工作者必须首先从“三要素”中分析可能是那一个要素引起，从而有方向有目标的去调整它。
三要素是一个有机的整体，这就要求现场压铸工艺工作者，对压铸模、压铸机及现场压铸工艺的调整要有足够的实践经验和理论知识。
用压力铸造“三
场”分析的方法去分析它、完善它。
弄懂压铸模浇注系统的合理性；压铸机各种性能参数如何运用和调整，现场工艺人员又如何用工艺数据将模具和机器联系成一个有机的压铸整体，这样才能生产出优质的铸件，给铸件成本和效率都会带来极大的是帮助。
注：“三场”—指压力铸造填充过程中的压力场、速度场、温度场。
