等离子体物理实验的技巧与注意事项等离子体物理实验作为一门重要的实验科学，对于推动科技进步和发展具有重要作用。
为了确保实验结果的准确性和可靠性，在进行等离子体物理实验时，我们需要注意一些技巧和事项。
1. 实验设备的选择和检查在进行等离子体物理实验前，我们首先需要选择适当的实验设备。
实验设备的选择应根据实验要求和需要进行合理的设置。
在设备选择后，还需要对实验设备进行检查，确保其正常工作。
2. 温度和湿度的控制等离子体物理实验需要在一定的温度和湿度条件下进行，因此我们需要控制好实验室的温度和湿度。
温度过高或湿度过大可能导致实验结果的偏差，因此在进行实验前需要进行合理的调节和控制。
3. 等离子体的激发与诊断在实验中，我们需要通过激发等离子体来获得所需的实验数据。
为了实现这一点，我们可以通过不同的方法，如高压电场激发等离子体或使用激光束。
此外，我们还可以使用各种等离子体诊断技术来观察等离子体的行为和参数。
4. 数据采集和分析数据采集与分析是等离子体物理实验中至关重要的步骤。
在实验过程中，我们需要使用合适的仪器和设备来采集实验数据。
采集到的数据需要进行合理的分析和处理，以获得准确的结果。
在处理数据时，我们可以使用统计学方法和计算机模拟技术。
5. 安全措施和防护措施在进行等离子体物理实验时，我们必须遵循相关的安全措施和防护措施。
实验室应具备合适的防护设备和紧急救援设备。
在实验前，我们还需要清楚了解实验过程中可能遇到的危险和风险，并采取相应的预防和措施。
6. 团队协作和沟通等离子体物理实验通常需要团队协作，不同的研究人员在实验中扮演不同的角色。
为了保证实验的顺利进行，团队成员之间需要进行良好的沟通和协作。
有效的沟通可以减少误解，并提高实验的效率和质量。
总之，等离子体物理实验是一项复杂而重要的实验科学。
通过掌握实验技巧和注意事项，我们可以更好地开展等离子体物理实验，并取得准确和可靠的结果。
在实验中，我们需要选择适当的实验设备，控制好温度和湿度，正确激发和诊断等离子体，合理采集和分析数据，遵守安全和防护措施，以及加强团队协作与沟通。
近地空间环境中等离子体物理的研究近地空间环境中的等离子体物理是一门非常重要的研究领域，它涉及到近地空间的行星际物理、地球磁层物理、太阳活动等方面的科学问题。
物理学家们对近地空间等离子体物理的研究一直是一个非常活跃的领域，在这里，我们将对该领域进行详细的介绍。
近地空间环境中的等离子体物理是什么？等离子体是一种由游离的带电粒子（如电子、离子、原子核、电磁波等）组成的准中性气体，它具有独特的物理性质，如导电性、电磁波传播性、等离子体波动等。
在近地空间中，太阳的辐射和太阳风的作用使得地球周围的物质离子化，从而形成了一个等离子体环境，这个环境就是近地空间中的等离子体物理研究领域。
为什么研究近地空间环境中的等离子体物理？近地空间环境中的等离子体物理研究具有重要的科学和应用价值。
首先，这种研究是理解自然界中等离子体的基本性质的重要手段，可以进一步推进更广泛的等离子体物理领域的研究。
其次，研究近地空间等离子体物理对于理解地球磁场、太阳活动、宇宙空间等具有重要的科学意义。
此外，近地空间等离子体物理的研究也对太阳系环境中的航空、广播、通信、导航等应用具有重要的作用。
近地空间环境中等离子体物理的研究方法近地空间环境中的等离子体物理研究主要涉及到实验室研究、观测研究和模拟研究三个方面。
实验室研究是通过实验室中的等离子体研究来模拟自然界中的等离子体环境，从而深入研究等离子体的基本性质和物理过程。
实验室研究通常涉及到等离子体的基本特性研究、等离子体波动和不稳定性研究、等离子体辐射研究等等。
观测研究是通过卫星、飞艇等载机器和地面观测站对近地空间等离子体环境中的物理参数进行实时观测和探测，以了解等离子体环境的基本特性、动态演化以及与太阳风、地球磁场等环境的相互作用等问题。
模拟研究是通过计算机数值模拟的方法，建立适当的等离子体物理模型，模拟太阳风、地球磁场和其他环境条件下产生的等离子体，模拟研究可以提供与实验室研究和观测研究互补的信息，并可以直观地了解物理过程的发展和可能的机制。
使用等离子体物理实验技术进行等离子体研究的步骤等离子体是物质的第四个状态，由带电粒子组成的气体，具有广泛的应用领域，如聚变能源、等离子体显示、等离子体工艺等。
为了深入了解等离子体的性质和行为，科学家们利用等离子体物理实验技术进行研究。
本文将介绍使用等离子体物理实验技术进行等离子体研究的步骤。
第一步，确定实验目标。
在进行等离子体研究之前，科学家们需要明确他们的研究目标。
例如，他们可能想了解等离子体的基本物理过程、等离子体的稳定性、等离子体中的湍流行为等。
明确实验目标有助于确定实验方案和设计实验装置。
第二步，设计实验装置。
为了进行等离子体研究，科学家们需要设计合适的实验装置。
实验装置通常由等离子体源、真空系统、诊断设备和控制系统等组成。
等离子体源负责产生等离子体，真空系统则提供良好的真空环境，诊断设备用于测量和监测等离子体参数，控制系统用于控制实验过程。
根据实验目标的不同，实验装置的设计也会有所差异。
第三步，选择合适的等离子体源。
等离子体源是实验装置中最重要的组件之一，它决定了等离子体的性质和特性。
常用的等离子体源包括等离子体发射器、磁控溅射源、离子束源等。
选择合适的等离子体源需要考虑实验目标和所需等离子体参数。
第四步，建立实验室环境。
等离子体研究需要一个适宜的实验室环境。
首先是确保实验室处于良好的通风状态，以排除有害气体和蒸气。
其次是设置适当的安全设施，包括防护墙、防护眼镜、化学品存放柜等。
此外，实验室还需要提供稳定的电源、冷却系统和实验台等设备，以支持实验进行。
第五步，进行实验操作。
一旦实验装置和实验环境准备就绪，科学家们就可以开始实验操作了。
实验操作通常包括等离子体源的启动与调整、真空系统的抽气和泄漏检测、诊断设备的设置和校准等。
为了获得准确和可靠的实验结果，操作过程中需要严格控制各个参数，并对实验装置进行定期的维护和保养。
第六步，进行数据分析和实验结果验证。
实验完成后，科学家们需要对实验数据进行分析，从中提取有用的信息，以验证实验结果是否符合预期。
等离子体实验技术的操作指南引言：等离子体实验技术是当代科学技术领域中一项重要的研究方向。
等离子体是一种带电的气体，由离子和自由电子组成。
它具有极高的温度和电导率，以及丰富的物理现象，广泛应用于能源、材料科学、天体物理学等领域。
本文将为您介绍等离子体实验技术的操作指南，帮助您快速准确地掌握该领域的研究方法及实验技巧。
一、实验前准备在进行等离子体实验之前，先要进行必要的实验前准备工作。
首先是实验室的准备工作，包括确保实验装置的完好性、安全设施的齐全以及材料和设备的准备。
其次是文献查阅，了解相关理论和技术，并对实验目的、方法和步骤进行规划。
最后，要制定实验计划，明确实验的时间安排和目标。
二、实验步骤1. 气体准备等离子体实验中常使用的气体包括氢气、氦气等。
在实验前，需要准备足够的纯净气体，并确保其质量和纯度达到实验要求。
同时，要根据实验的需要，调节气体的压强和流量。
2. 真空制备在等离子体实验中，通常需要将实验环境转变为真空环境，以便能够更好地控制和观察等离子体。
因此，需要进行真空制备工作。
首先，使用泵将实验室的气体抽取出来，制备成低压环境。
然后，用气体干燥剂和吸附剂吸附水分和杂质，使真空度达到实验要求。
3. 等离子体激发等离子体实验中，需要使用不同的方法对气体进行激发，以产生等离子体。
这些方法包括电击、激光辐射、射频波辐射等。
根据实验目的和需求，选择合适的激发方法，并根据实验设备的要求进行设置和调节。
4. 等离子体诊断在等离子体实验中，对等离子体的特性和行为进行诊断是十分重要的。
常用的诊断方法包括光谱学、电子显微术、电子探针和微波散射等。
选择合适的诊断方法，并根据实验结果进行分析和判断，以获取所需的数据和信息。
5. 数据采集和分析等离子体实验中，通常需要采集大量的数据进行分析。
数据采集需要使用合适的仪器设备，并结合实际情况和实验需求进行设置。
数据分析需要使用相关的数学和统计方法，以研究等离子体的特性、行为和相互作用。
地面实验室模拟空间等离子体环境的初步测试
贾瑞金
【期刊名称】《航天器环境工程》
【年(卷),期】2005(022)003
【摘要】地面模拟电离层等离子体与高压太阳电池阵的相互作用时,需要一定密度和能量的等离子体环境,因而希望能在地面试验室中利用微波ERC等离子体源来近似模拟空间等离子体环境.文章对该等离子体源进行了初步测试,利用等离子体诊断系统获得了在大真空容器中的等离子体有关参数的测量数据,通过分析,我们得到了一个比较均匀的等离子体环境.
【总页数】5页(P163-167)
【作者】贾瑞金
【作者单位】北京卫星环境工程研究所,北京,100094
【正文语种】中文
【中图分类】V520.2;V524.2
【相关文献】
1.矿山地面工程——煤矿虚拟环境系统的总体设计及初步实现 [J],
2.地面实验室模拟空间等离子体环境的初步测试 [J], 庞永江;徐跃民
3.密集高层建筑群的工程环境效应引起地面沉降初步研究 [J], 唐益群;崔振东;王兴汉;卢辰
4.广西耕地面积变化特征及其与经济发展和环境关系的初步研究 [J], 李月兰
5.空间等离子体环境模拟与地面试验技术 [J], 童靖宇;孙立臣;贾瑞金;刘业楠
因版权原因，仅展示原文概要，查看原文内容请购买。

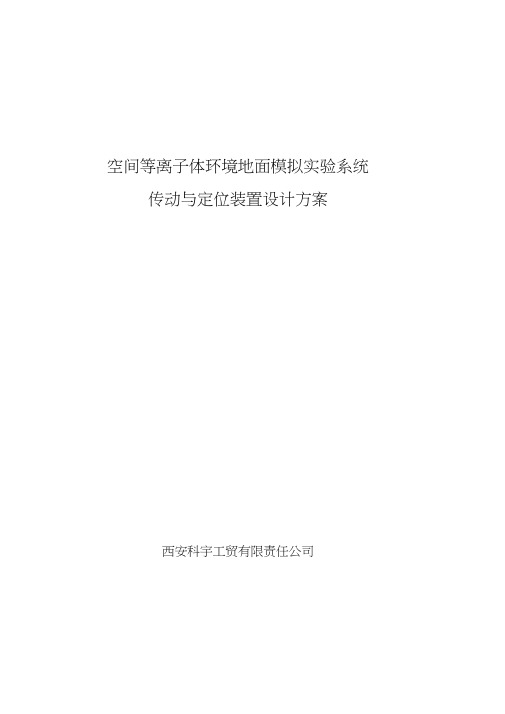

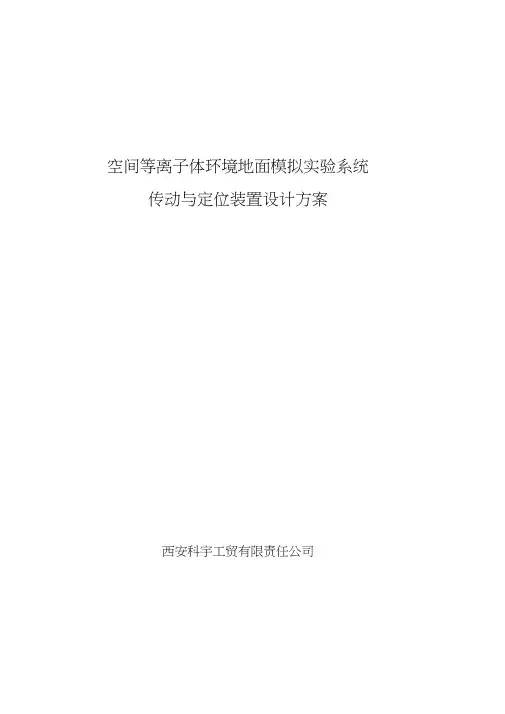

空间等离子体环境地面模拟实验系统传动与定位装置设计方案西安科宇工贸有限责任公司1 / 39目录1任务概述及功能11.1使用条件 11.2主要功能 22主要技术指标23设计方案33.1系统组成及工作原理33.2结构设计方案43.2.1五维电控运动机构53.2.1.1X 轴平移台和Y轴平移台 53.2.1.2A 轴旋转台73.2.1.3Z 轴平移台和 B 轴旋转台93.2.1.4零件材料选择103.2.1.5关重件选型设计113.2.1.5.1直线导轨113.2.1.5.2滚珠丝杠153.2.1.5.3光栅尺19 3.2.2三维电控运动机构21 3.2.3底座22 3.2.4载荷安装杆233.3电控系统253.3.1控制系统原理253.3.2电机和驱动器273.3.3运动控制器293.3.4电控箱30 3.3.5限位保护和复位装置30 3.3.6控制软件313.3.6.1软件开发平台313.3.6.2功能设计313.3.6.3界面设计323.4精度测试方法323.4.1定位精度测试323.4.2重复定位精度测试343.5设计结果353.6关键技术354研制周期及进度安排361 任务概述及功能空间等离子体环境地面模拟实验系统传动与定位装置是在空间等离子体环境地面模拟实验中，为测试载荷提供一组六维和一组三维机械运动和伺服控制的装置。
