07《纺织导论》复习大纲一、单项选择题(在每小题的四个备选答案中，选出一个错误答案，并将错误答案的序号填在题干的括号内。
每小题分，共分)1、关于纤维的描述哪个是错误的？（）①纤维是一种细而长的物体，它的直径细到几微米，长度则为几毫米、几十毫米甚至上千米；②纤维是具有较大长径比和一定强、伸度的柔软材料；③纤维就是像羊毛那样的细而长并具有一定强伸度的柔软材料，而钢丝则不是纤维；④纤维材料的来源可分为来自于天然生长的纤维材料和用化学方法得到的纤维材料；2、关于天然纤维的描述哪个是错误的？①天然纤维分为植物纤维、动物纤维和矿物质纤维等类型；②天然纤维主要分为棉、毛、丝、麻等；③粘胶纤维是用天然木材制备的木浆经纺丝得到的，所以粘胶纤维是天然纤维；④合成纤维是由石油裂解物小分子经加成反应和聚合反应得到的合成聚合物，再经纺丝得到的纤维材料；3、关于纱线的描述哪个是错误的？①长丝纱线是由若干根连续的长丝平行取向组成的细长的纤维集合体，它的表面没有由伸出的自由端纤维构成的毛羽。
②整齐排列的短纤维集合体通过搓捻可以制成连续、细长、并具有一定抗拉伸能力的绳索和线,③只要将纤维束一边加捻一边拉伸，就可以得到这种细长且具有一定强度的柔性材料，这是人类发明的最早的纺纱方法；④纱线的粗细可用线密度表示，只与纤维含量有关，与它所处环境空气的温度、湿度无关；4、关于纤维分类的描述哪个是错误的？①按纤维来源可以分类为天然纤维、化学纤维、合成纤维；②按纤维使用场合和对象，纤维可以分类为服用纤维、家用与装饰用纤维、产业用纤维；③按纤维的性能与功能，纤维可以分类为常用纤维、高性能纤维、功能纤维；④功能纤维可以分类为阻燃纤维、导电纤维、抗菌纤维等；5、关于纺纱的描述哪个是错误的？①传统的纺纱过程基本上可分为两个阶段，一是纺纱准备阶段；二是纺纱阶段。
②棉纺的纺纱系统包括了开清工序、梳理工序、并条、精梳、粗纱、细纱等工序。
③开清工序有三个主要目的：a.混合：把不同纤维按一定比例混合在一起，以便获得比较均匀的须条；b.开松：把紧密的纤维块松解成小纤维束或纤维根数很少的纤维集合体；c.除杂：清除非纤维性物质（如枝叶、破棉籽等）。
④在开清棉时，将不同等级的棉花进行混合仅仅是为了降低纺纱成本。
6、关于织物的描述哪个是错误的？①把聚合物、短纤、长丝、混合片状物，通过成网或固结制成的一种柔韧、多孔的结构材料；②织物可定义为由纤维、纱线或纤维与纱线组合形成的一种平面状的纤维集合体，并具有一定的摸量、强度、断裂伸长、顶破强力以及耐磨性等力学性能；③根据织物的使用用途，可以把它分为服装用织物、家庭装饰用织物和产业用织物；④织物，也称为布，是由经纬纱交织形成的一种片状的纤维集合体；7、关于络筒的描述哪个是错误的？①络筒的目的仅仅是改变纱线的卷装形式，而无其它目的；②络筒时纱线经过电子清纱器，消除纱线上不符合要求的粗节和细节；③筒纱的定长装置可使卷绕在筒子上的纱线达到指定长度后，自动停车换管，保证每只筒子卷绕的纱线长度相同；④利用自动络筒机可以生产无结头纱；8、关于整经的描述哪个是错误的？①整经的目的是把单根纱卷装的筒子纱变成具有数千根纱卷装的圆柱形经轴（或织轴）。
②整经的任务是按工艺设计的要求，把一定数量的筒子纱排列成具有一定幅宽和具有一定长度的平行纱片，按工艺规定的张力均匀平行卷绕到经轴上，供浆纱或并轴用。
③整经工序的工艺要求是经纱张力均匀、经纱排列均匀、经纱卷绕均匀。
④整经工序对织造效率、织造质量、操作的劳动强度影响不大，故不是很重要。
9、关于浆纱的描述哪个是错误的？①浆纱后，纱线表面毛羽伏贴、纱线光滑，是由于表面被覆、浆液黏附作用的结果；②浆纱就是让一部分浆液粘附在纱线的表面形成被覆，另一部分浆液渗入纱线的内部形成浸透，以此增加原纱的耐磨性和断裂强度，提高其织造性能。
③经纱经过浆纱后，纱线手感变光滑、纱线变硬，是由于浆液浸透进入纱线内部的结果；④经纱经过浆纱后，纱线断裂强度增大，是由于浆液浸透进入纱线内部的浸透效应，纤维之间抱合改善，变形协调性改善；10、关于织机的描述哪个是错误的？①在织机上纵向排列的纱线是经纱，横向排列的纱线是纬纱，梭织物就是纵横排列的经纱、纬纱按一定的沉浮规律上下交织，所形成的片状纺织品。
②使用梭子引纬的织机被称为有梭织机。
梭子内有一根卷绕着纬线的纡管，当梭子受打纬机构作用飞过梭口时，将纬纱引入织口完成引纬。
③新型织机使用喷射的气流、水流或高速飞行的片梭、剑杆进行引纬，故称为无梭织机；④通过开口运动、引纬运动、打纬运动就可以使织造过程连续循环地进行下去。
11、关于非织造布的描述哪个是错误的？①非织造布没有纱线成形的中间步骤，而是由纤维网或薄膜直接制成织物。
②非织造布的加工过程主要是成网和加固，非织造布生产有三种主要方法：干法成网、湿法成网和聚合物挤压成网。
③非织造布虽然采用类似造纸的工艺，但其内部结构为由纤维构成的网状结构，所以与纸的性能完全不同。
④非织造布采用类似造纸的工艺，所以也是一种纸。
12、关于涂层织物的描述哪个是错误的？①用于涂层织物的基布有机织物、针织物、簇绒织物、非织造物，在其表面涂敷弹性涂层，即构成了涂层织物；②涂层织物的强度和弹性性能主要取决于基布，而其它性能如防火、防水、耐久性、自洁性、抗紫外线侵蚀以及对机械、化学等因素的不敏感性则取决于涂层。
③有很多种方法可用于对纺织品底布的涂层。
一般对基布不需要进行预处理就可涂层。
例如使用棉或棉/涤混纺底布时，不必经过退浆、漂白、染色、热定形等预处理。
尼龙长丝和涤纶丝织物涂层前也不必经过洗涤和热定型等工序。
④涂层机的工艺一般包括基布物的退饶、基布涂层、干燥、冷却、涂层织物的卷饶等过程；13、关于复合纱线的描述哪个是错误的？①复合纱线就是将两种以上的纤维混合纺纱制成的混纺纱线;②习惯上把不同材料的短纤维混合纺制成的纱线称为混纺纱线,将长丝、短纤在纺纱的细纱阶段经过一步法纺纱得到的长丝/短纤纱称为复合纱。
③复合纱线有精纺交捻型的A/B纱、皮芯型的包芯纱、两组分均匀混合的混纤纱等几种形式。
④棉/氨纶包芯纱、羊毛/涤长丝双组分纱、绢/锦纶长丝包芯纱都是复合纱。
14、关于纤维结构与性能的描述哪个是错误的？①纤维高分子材料的结构层次可以分为大分子结构、凝聚态结构和形态结构；②纤维高分子材料的物质性能及其加工性能、服用性能只取决于其大分子结构，与其凝聚态结构和形态结构无关；③纤维高分子材料的凝聚态结构和形态结构是高分子材料在物理加工过程中形成的；④纤维的形态结构就是通过肉眼或显微镜所观察到的纤维外在的几何形状特征；15、关于熔融纺丝与溶液纺丝的描述哪个是错误的？①熔融纺丝法就是将高分子聚合物加热到熔融态，经螺杆和计量泵加压，然后由喷丝板吐出丝条，再经过拉伸、卷饶，生产纤维的工艺方法；②溶液溶剂纺丝法就是将高分子材料制备成溶液，经螺杆和计量泵加压，然后由喷丝板吐出丝条，再经过拉伸、卷饶，生产纤维的工艺方法；③由于熔融纺丝过程中没有有害物的排放，是一种比较清洁的生产工艺，因此所有的纤维材料都应该采用熔融纺丝法；④由于纤维素纤维没有明显的熔融态，且其热稳定性较差，所以采用溶液溶剂纺丝法；16、关于分条整经的描述哪个是错误的？①采用分条整经方式仅仅是为了减少筒子架的占地面积；②分条整经是将M根经纱分成n个条带,每个条带所具有的纱线根数为M/n,它也等于筒子架上的筒子数;③分条整经是将n个条带依次卷饶到大滚筒上,然后再一次性地倒在经轴上；④分条整经每个条带的经纱根数是织物总经纱根数M的n分之一，每个条带经纱排列密度与织造时经纱排列密度相当；17、关于分批整经的描述哪个是错误的？①采用分批整经方式仅仅是为了减少筒子架的占地面积；②分批整经是将M根经纱分别做成n个经轴,每个经轴所具有的纱线根数为M/n,它也等于筒子架上的筒子数;③分批整经是将M根经纱分别做成n个经轴,然后在浆纱时将其合并成一个经轴；④分批整经时每个经轴经纱根数是织物总经纱根数M的n分之一，其经纱排列密度是织造时经纱排列密度的n分之一；18、关于纱线粗细度的描述哪个是错误的？①作为纤维集合体的纱线，其直径、截面面积、截面周长以及纱线沿长度方向的线密度等物理量都可以用来表征纱线的粗细；②在纺织行业，一般以纱线的号数（Tex）、旦数（Dan）、公制支数(Nm)以及英制支数(Ne)来表示，它们都与纱线的线密度相关,但与纤维的含潮率无关；③纱线的号数（Tex）、旦数（Dan）与其线密度成正比，而纱线的公制支数(Nm)和英制支数与其线密度成反比；④纱线的号数（Tex）、旦数（Dan）、公制支数(Nm)和英制支数都可以依据公式进行转换；二、名词解释(每小题分，共分)1、纤维：纤维是具有较大长径比和一定的强伸度的柔软材料。
2、棉纤维的主要形态特征：①棉纤维的长度，一般棉纤维的长度在23～38mm之间，比羊毛短；②棉纤维的细度，棉纤维的细度一般在1.3～1.7dtex之间，比毛纤维、丝纤维细；③棉纤维沿纤维轴向有转曲，转曲的方向沿纤维轴方向有时左旋，有时右旋天；3、羊毛纤维的主要形态特征：①羊毛细度一般为3.3-5，6dtex；②羊毛纤维伸直长度一般为60～120mm；③羊毛纤维沿长度方向有自然的周期性卷曲；④羊毛的截面为近似圆形，表面有鳞片层；4、麻纤维的主要形态特征：苎麻单纤维长度约60～250mm，最长可达550mm，宽为20～45μm。
纤维的纵向表现有节状凸起，细胞壁厚，截面呈扁圆形、椭圆形、半圆形、菱形、多角形不一，有明显的中腔；5、蚕丝纤维的主要形态特征：茧丝内单丝的截面呈圆角的三角形，茧丝纵向呈不平滑的树干状，粗细不匀，还有各种颧节；6、纱线：纱线是将纺织纤维按一定的方向取向排列，并以一定的捻度捻合形成的纤维集合体，具有一定的强度和断裂伸长；7、长丝纱线：由若干根长丝构成的细长的纤维集合体即为长丝纱。
8、短线纱线：简单地说由短纤维构成的细长的纤维集合体即为短纤纱。
9、长短纤复合纱线：由长丝和短纤维复合成纱构成的细长的纤维集合体即为长丝短纤复合纱。
10、纯纺纱线：由一种纤维材料构成的纱线为纯纺纱线；11、混纺纱线：由两种以上纤维材料通过混纺工艺制备形成的纱线为纯纺纱线；12、环锭纺纱：使用环锭系统对纤维粗沙须条的进一步牵伸与加捻，最终得到细纱。
13、经纱与纬纱：经纱就是织物纵向的纱线，纬纱是织物的横向纱线。
14、机织物：由纵向纱线系统（经纱）和横向纱线系统（纬纱）以90°角相互沉浮、交叉而形成的片状织物。
15、针织物：由一组纱线系统相互串套织成竖列和横行的线圈，而形成的片状织物。

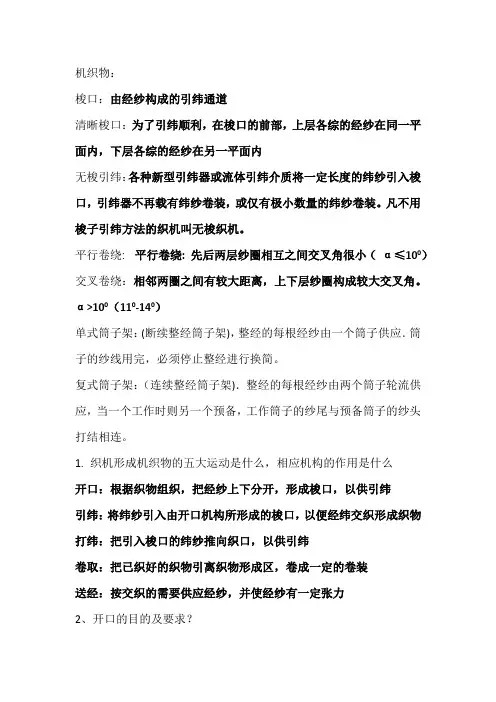

16、织机的五大运动：开口运动，引纬运动，打纬运动，送经运动，卷取运动。
17、开口运动：由综框上的综丝上下运动把经纱分成上下两层，形成一个可使纬纱穿过的空间，经纱的这种上下运动，即为开口运动。
