电路基础原理交流电路中的有效值与峰值的关系交流电路是我们日常生活中广泛使用的电路,它是通过交替方向变化的电流来传输能量。
在交流电路中,我们经常会遇到两个概念,即有效值和峰值。
本文将探讨有效值与峰值在交流电路中的关系及其重要性。
在交流电路中,电流和电压的大小是随时间变化的,通常呈正弦波形。
峰值是指正弦波的最大值,即波峰的高度;有效值则是指正弦波电流或电压的平均值。
有效值被广泛应用于交流电路的分析和设计中。
那么,有效值与峰值之间有何关系呢?根据数学原理,正弦波电流或电压的有效值等于峰值除以√2,即:有效值 = 峰值/ √2这个公式告诉我们,只要我们知道了正弦波的峰值,就可以轻松地计算出它的有效值。
换句话说,峰值是有效值的√2倍。
在实际应用中,我们经常使用有效值来比较大小,因为它更能反映电流或电压的实际能量传输情况。
那么,为什么有效值在交流电路中如此重要呢?这涉及到交流电路的功率传输。
功率是电流和电压的乘积,而正弦波电流和电压的峰值乘积即为它们的瞬时功率。
然而,交流电路中实际传输的功率是电流和电压的有效值乘积。
这是因为交流电路中电流和电压是连续变化的,瞬时功率会随时间变化。
而有效值则是瞬时功率的平均值,能更准确地反映电能的传输。
了解有效值与峰值之间的关系,对于交流电路的分析和设计非常重要。
在电路设计中,我们通常需要计算电流和电压的有效值,并根据需求选择合适的元器件,以确保电路能够正常运行。
例如,在家用交流电路中,我们需要选择合适的电线、插座和开关,以承受正常使用的电流和电压。
此外,了解有效值与峰值的关系也对电路的安全起着关键作用。
因为峰值电流和电压的大小直接影响电路元器件的负载能力和稳定性。
如果电流或电压超过了元器件的额定值,就可能引发短路、过载和损坏等问题。
因此,在电路设计和使用中,我们必须在合适范围内控制电流和电压的峰值,以确保电路的正常运行和安全性。
综上所述,交流电路中的有效值与峰值有密切关系,峰值是有效值的√2倍。
正弦交流电有效值推导
正弦交流电有效值推导
一、定义
正弦交流电又称正弦波交流电,是指利用正弦函数为基本函数,经过离散化,产生的多少频率的正弦波形。
它是一种有规律的电信号,所表示的波形具有唯一的频率。
由于周期性的电压波形,一次正弦波可以完全描述出一个完整的周期。
正弦波交流电的有效值又称RMS(Root Mean Square),是指一个给定的正弦波模拟信号的平均功率等于一个实际电压指示器中类
似信号的功率的平方根,记作:
RMS=Vm/√2
其中Vm表示正弦波模拟信号的峰值电压;
二、推导
(1)对信号进行频率变换,因此可以得到:
V(t)=Vm·sin(ωt)
(2)由于一次正弦波可以完全描述一个完整的周期,所以可以写出:
V(t)=Vm·sin(2πft)
(3)将V(t)代入上式:
V(t)=Vm·sin(2πft)
(4)根据正弦波的定义可以得到:
V(t)=[Vm·sin(2πft)]/√2
(5)得出有效值的表达式:
RMS=Vm/√2
所以,正弦波的有效值可以由正弦波的峰值电压和根号2的比值来表示。
推导正弦波正弦量、平均值、有效值基本公式
一、基本公式
对于一个时间函数的正弦波:
即函数是u=F(t),注意u≠sin(t),F≠sin。
但是它是一个正弦波,故u=sin(£),£与t存在关系
即:u=F(t)=sin(£),£与t存在关系,£的单位是角度,t的单位是秒。
sin只能对“角度”,不能对“秒”。
“秒”要转换成“角度”才能sin。
现在来求解£是什么,发现:
O点,t=0时,£=0
A点,t=T时,£=2π
B点,t=2T时,£=2×2π
即£与t的关系是£=(2π/T)×t
故得:u=F(t)=sin(£)=sin((2π/T)t) !!!!
另,
角速度=2π/t
角频率ω=2π/T=2πf,T为周期,f为频率
故最终:u=sinωt !!!!
即t乘以ω后,就变成角度了,ωt是角度,就可以sin了!
二、对于各种提前、延后的情况:
即sin函数里面的都是角度!
时间需要乘以ω转成角度。
角度要转成时间,就要除以ω。
π/2=ω×T/4,即T/4相当于是π/2。
正弦交流电的最大值与有效值的倍数关系正弦交流电的最大值与有效值之间存在一定的倍数关系,这是因为正弦波的振幅是不断变化的,而我们在计算电路中的电压和电流时通常需要用到一种平均值,这个平均值就是有效值。
有效值可以简单理解为正弦波在一个周期内产生的热效应等于同样时间内的直流电
的效果。
在数学上,正弦波的最大值等于其峰-峰值的一半,而峰-峰值等于最大值的两倍。
因此,最大值和有效值之间的倍数关系可以用以下公式表示:
最大值/有效值 = √2
这个公式表明,正弦交流电的最大值通常是其有效值的√2倍。
这个倍数关系对于计算电路中的电压和电流非常有用,因为它可以帮助我们更准确地计算电路中的功率和能量。
总之,正弦交流电的最大值和有效值之间存在着√2的倍数关系,这个关系对于电路计算很重要,需要在实际应用中注意使用。
- 1 -。

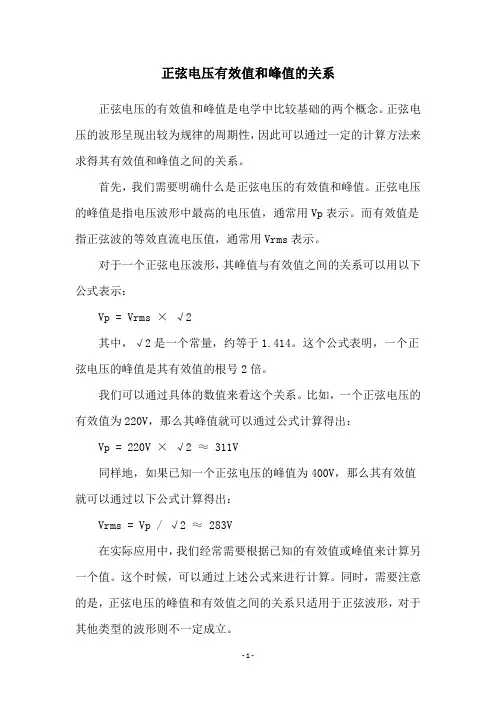

正弦电压有效值和峰值的关系
正弦电压的有效值和峰值是电学中比较基础的两个概念。
正弦电压的波形呈现出较为规律的周期性,因此可以通过一定的计算方法来求得其有效值和峰值之间的关系。
首先,我们需要明确什么是正弦电压的有效值和峰值。
正弦电压的峰值是指电压波形中最高的电压值,通常用Vp表示。
而有效值是指正弦波的等效直流电压值,通常用Vrms表示。
对于一个正弦电压波形,其峰值与有效值之间的关系可以用以下公式表示:
Vp = Vrms ×√2
其中,√2是一个常量,约等于1.414。
这个公式表明,一个正弦电压的峰值是其有效值的根号2倍。
我们可以通过具体的数值来看这个关系。
比如,一个正弦电压的有效值为220V,那么其峰值就可以通过公式计算得出:
Vp = 220V ×√2 ≈ 311V
同样地,如果已知一个正弦电压的峰值为400V,那么其有效值就可以通过以下公式计算得出:
Vrms = Vp / √2 ≈ 283V
在实际应用中,我们经常需要根据已知的有效值或峰值来计算另一个值。
这个时候,可以通过上述公式来进行计算。
同时,需要注意的是,正弦电压的峰值和有效值之间的关系只适用于正弦波形,对于其他类型的波形则不一定成立。

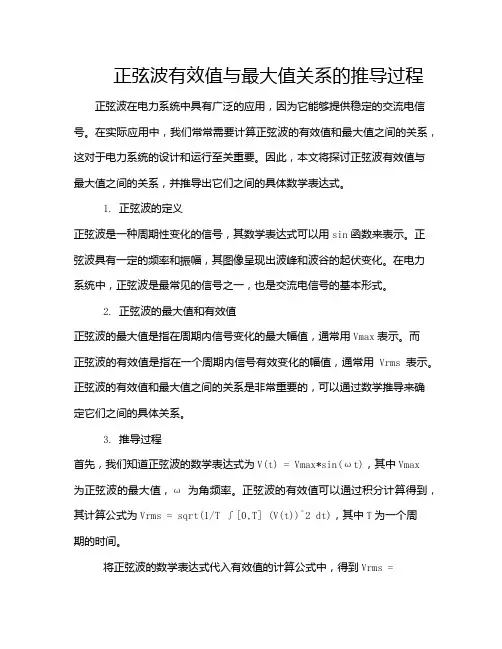

正弦波有效值与最大值关系的推导过程正弦波在电力系统中具有广泛的应用,因为它能够提供稳定的交流电信号。
在实际应用中,我们常常需要计算正弦波的有效值和最大值之间的关系,这对于电力系统的设计和运行至关重要。
因此,本文将探讨正弦波有效值与最大值之间的关系,并推导出它们之间的具体数学表达式。
1. 正弦波的定义正弦波是一种周期性变化的信号,其数学表达式可以用sin函数来表示。
正弦波具有一定的频率和振幅,其图像呈现出波峰和波谷的起伏变化。
在电力系统中,正弦波是最常见的信号之一,也是交流电信号的基本形式。
2. 正弦波的最大值和有效值正弦波的最大值是指在周期内信号变化的最大幅值,通常用Vmax表示。
而正弦波的有效值是指在一个周期内信号有效变化的幅值,通常用Vrms表示。
正弦波的有效值和最大值之间的关系是非常重要的,可以通过数学推导来确定它们之间的具体关系。
3. 推导过程首先,我们知道正弦波的数学表达式为V(t) = Vmax*sin(ωt),其中Vmax为正弦波的最大值,ω为角频率。
正弦波的有效值可以通过积分计算得到,其计算公式为Vrms = sqrt(1/T ∫[0,T] (V(t))^2 dt),其中T为一个周期的时间。
将正弦波的数学表达式代入有效值的计算公式中,得到Vrms =sqrt(1/T ∫[0,T] (Vmax*sin(ωt))^2 dt)。
对正弦波的平方进行展开和化简,得到Vrms = sqrt(Vmax^2/2)。
4. 正弦波有效值和最大值的关系从推导过程可以看出,正弦波的有效值与最大值之间的关系是Vrms = Vmax/sqrt(2)。
这个关系表明,正弦波的有效值和最大值之间存在一个固定的比值,即sqrt(2)。
这个比值在电力系统设计和运行中具有重要的意义,可以帮助我们确定信号的最大幅值和有效变化幅值之间的关系。
5. 应用举例在实际应用中,我们可以通过有效值和最大值之间的关系来计算正弦波的功率。

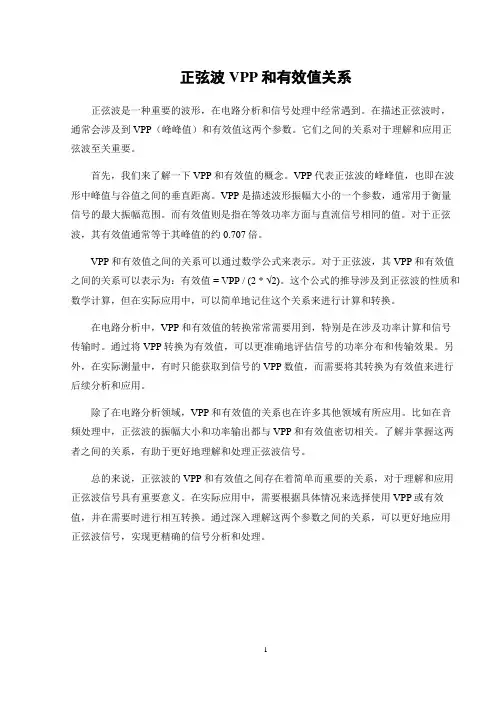

正弦波VPP和有效值关系正弦波是一种重要的波形,在电路分析和信号处理中经常遇到。
在描述正弦波时,通常会涉及到VPP(峰峰值)和有效值这两个参数。
它们之间的关系对于理解和应用正弦波至关重要。
首先,我们来了解一下VPP和有效值的概念。
VPP代表正弦波的峰峰值,也即在波形中峰值与谷值之间的垂直距离。
VPP是描述波形振幅大小的一个参数,通常用于衡量信号的最大振幅范围。
而有效值则是指在等效功率方面与直流信号相同的值。
对于正弦波,其有效值通常等于其峰值的约0.707倍。
VPP和有效值之间的关系可以通过数学公式来表示。
对于正弦波,其VPP和有效值之间的关系可以表示为:有效值= VPP / (2 * √2)。
这个公式的推导涉及到正弦波的性质和数学计算,但在实际应用中,可以简单地记住这个关系来进行计算和转换。
在电路分析中,VPP和有效值的转换常常需要用到,特别是在涉及功率计算和信号传输时。
通过将VPP转换为有效值,可以更准确地评估信号的功率分布和传输效果。
另外,在实际测量中,有时只能获取到信号的VPP数值,而需要将其转换为有效值来进行后续分析和应用。
除了在电路分析领域,VPP和有效值的关系也在许多其他领域有所应用。
比如在音频处理中,正弦波的振幅大小和功率输出都与VPP和有效值密切相关。
了解并掌握这两者之间的关系,有助于更好地理解和处理正弦波信号。
总的来说,正弦波的VPP和有效值之间存在着简单而重要的关系,对于理解和应用正弦波信号具有重要意义。
在实际应用中,需要根据具体情况来选择使用VPP或有效值,并在需要时进行相互转换。
通过深入理解这两个参数之间的关系,可以更好地应用正弦波信号,实现更精确的信号分析和处理。
1。

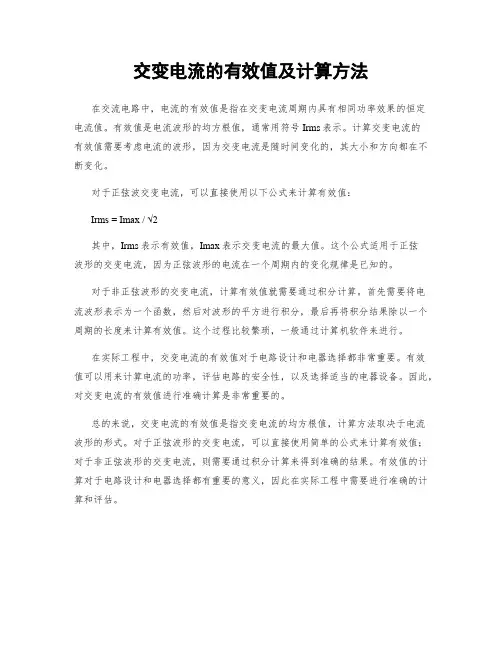

交变电流的有效值及计算方法
在交流电路中,电流的有效值是指在交变电流周期内具有相同功率效果的恒定
电流值。
有效值是电流波形的均方根值,通常用符号Irms表示。
计算交变电流的
有效值需要考虑电流的波形,因为交变电流是随时间变化的,其大小和方向都在不断变化。
对于正弦波交变电流,可以直接使用以下公式来计算有效值:
Irms = Imax / √2
其中,Irms表示有效值,Imax表示交变电流的最大值。
这个公式适用于正弦
波形的交变电流,因为正弦波形的电流在一个周期内的变化规律是已知的。
对于非正弦波形的交变电流,计算有效值就需要通过积分计算。
首先需要将电
流波形表示为一个函数,然后对波形的平方进行积分,最后再将积分结果除以一个周期的长度来计算有效值。
这个过程比较繁琐,一般通过计算机软件来进行。
在实际工程中,交变电流的有效值对于电路设计和电器选择都非常重要。
有效
值可以用来计算电流的功率,评估电路的安全性,以及选择适当的电器设备。
因此,对交变电流的有效值进行准确计算是非常重要的。
总的来说,交变电流的有效值是指交变电流的均方根值,计算方法取决于电流
波形的形式。
对于正弦波形的交变电流,可以直接使用简单的公式来计算有效值;对于非正弦波形的交变电流,则需要通过积分计算来得到准确的结果。
有效值的计算对于电路设计和电器选择都有重要的意义,因此在实际工程中需要进行准确的计算和评估。

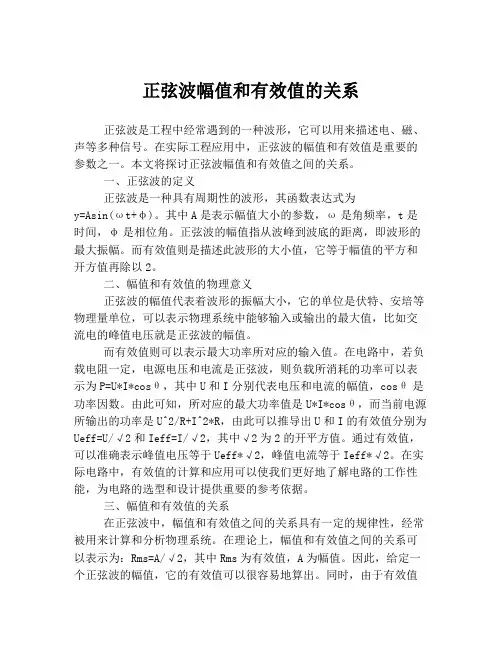

正弦波幅值和有效值的关系正弦波是工程中经常遇到的一种波形,它可以用来描述电、磁、声等多种信号。
在实际工程应用中,正弦波的幅值和有效值是重要的参数之一。
本文将探讨正弦波幅值和有效值之间的关系。
一、正弦波的定义正弦波是一种具有周期性的波形,其函数表达式为y=Asin(ωt+φ)。
其中A是表示幅值大小的参数,ω是角频率,t是时间,φ是相位角。
正弦波的幅值指从波峰到波底的距离,即波形的最大振幅。
而有效值则是描述此波形的大小值,它等于幅值的平方和开方值再除以2。
二、幅值和有效值的物理意义正弦波的幅值代表着波形的振幅大小,它的单位是伏特、安培等物理量单位,可以表示物理系统中能够输入或输出的最大值,比如交流电的峰值电压就是正弦波的幅值。
而有效值则可以表示最大功率所对应的输入值。
在电路中,若负载电阻一定,电源电压和电流是正弦波,则负载所消耗的功率可以表示为P=U*I*cosθ,其中U和I分别代表电压和电流的幅值,cosθ是功率因数。
由此可知,所对应的最大功率值是U*I*cosθ,而当前电源所输出的功率是U^2/R+I^2*R,由此可以推导出U和I的有效值分别为Ueff=U/√2和Ieff=I/√2,其中√2为2的开平方值。
通过有效值,可以准确表示峰值电压等于Ueff*√2,峰值电流等于Ieff*√2。
在实际电路中,有效值的计算和应用可以使我们更好地了解电路的工作性能,为电路的选型和设计提供重要的参考依据。
三、幅值和有效值的关系在正弦波中,幅值和有效值之间的关系具有一定的规律性,经常被用来计算和分析物理系统。
在理论上,幅值和有效值之间的关系可以表示为:Rms=A/√2,其中Rms为有效值,A为幅值。
因此,给定一个正弦波的幅值,它的有效值可以很容易地算出。
同时,由于有效值是描述此波形的大小值,也可以从中推导出幅值,即A=√2*Rms。
因此,我们可以通过幅值和有效值之间的换算,对正弦波的各种参数进行分析和计算。
总之,正弦波幅值和有效值具有密切的关系,它们分别描述了波形的振幅和大小值,是计算和分析物理系统中不可或缺的参数之一。

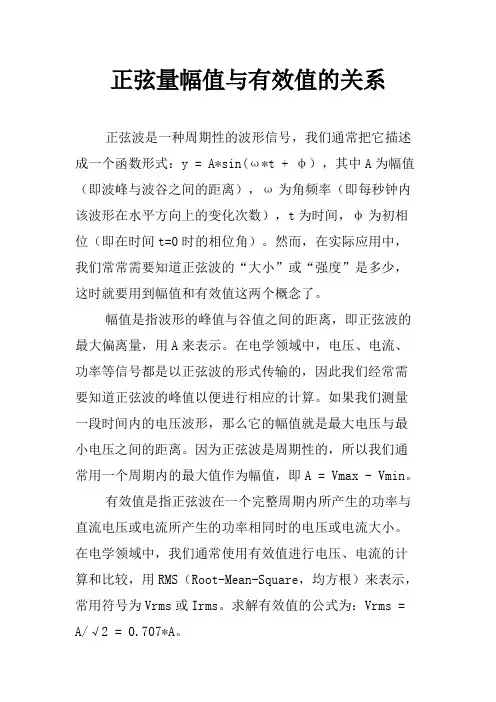

正弦量幅值与有效值的关系正弦波是一种周期性的波形信号,我们通常把它描述成一个函数形式:y = A*sin(ω*t + φ),其中A为幅值(即波峰与波谷之间的距离),ω为角频率(即每秒钟内该波形在水平方向上的变化次数),t为时间,φ为初相位(即在时间t=0时的相位角)。
然而,在实际应用中,我们常常需要知道正弦波的“大小”或“强度”是多少,这时就要用到幅值和有效值这两个概念了。
幅值是指波形的峰值与谷值之间的距离,即正弦波的最大偏离量,用A来表示。
在电学领域中,电压、电流、功率等信号都是以正弦波的形式传输的,因此我们经常需要知道正弦波的峰值以便进行相应的计算。
如果我们测量一段时间内的电压波形,那么它的幅值就是最大电压与最小电压之间的距离。
因为正弦波是周期性的,所以我们通常用一个周期内的最大值作为幅值,即A = Vmax - Vmin。
有效值是指正弦波在一个完整周期内所产生的功率与直流电压或电流所产生的功率相同时的电压或电流大小。
在电学领域中,我们通常使用有效值进行电压、电流的计算和比较,用RMS(Root-Mean-Square,均方根)来表示,常用符号为Vrms或Irms。
求解有效值的公式为:Vrms = A/√2 = 0.707*A。
可以看到,有效值与幅值之间的关系是一个重要的物理量,它们之间的比例因子为√2/2,即0.707。
有效值的求解可以帮助我们更准确地计算电路中的功率,从而更好地掌握电学知识。
在实际应用中,我们通常会将正弦波的幅值和有效值进行换算,如电压表、电流表等设备就可以自动计算并显示有效值。
如果我们知道某段时间内的电压波形的幅值和相位,那么就可以推算出它的有效值。
总之,了解正弦波的幅值和有效值的概念以及它们之间的关系对于电学领域的学习和应用是至关重要的。
幅值是指一个周期内的最大偏离量,而有效值就是正弦波在一个完整周期内所产生的功率与直流电压或电流所产生的功率相同时的电压或电流大小。
幅值与有效值之间的比例因子为√2/2,即0.707。
正弦半波的有效值正弦半波的有效值是指正弦波在一个半周期内的平均值,也就是正弦波的峰值的一半。
在电工学中,正弦波是一种常见的电信号形式,其有效值在电路分析和计算中具有重要意义。
正弦波是一种周期性变化的波形,其特点是具有相同的周期、频率和幅度。
在一个完整的周期内,正弦波经历了从最大正值到最小负值的变化,然后再回到最大正值的过程。
正弦波的有效值是指在一个半周期内的平均值,即从最大正值到零点的部分。
正弦波的有效值计算公式为:有效值 = 峰值 / √2。
其中,峰值是指正弦波的最大幅度,即最大正值或最小负值的绝对值。
正弦波的有效值在电路分析和计算中具有重要意义。
在交流电路中,电压和电流通常是以正弦波的形式变化的,而这些电压和电流的大小通常以有效值来表示。
有效值可以用来表示电压和电流的大小,从而方便计算和分析电路的性能。
正弦波的有效值还可以用来计算功率。
在交流电路中,功率的计算需要考虑电压和电流之间的相位差,而有效值可以简化这个计算过程。
功率的计算公式为:功率= 电压的有效值* 电流的有效值* cos(相位角差)。
正弦波的有效值在实际应用中具有广泛的用途。
在家庭用电中,交流电的电压和电流通常以有效值表示,以确保电器设备的正常工作。
在工业生产中,交流电的有效值可以用来计算设备的功率消耗和能源利用率。
在通信系统中,正弦波的有效值可以用来表示信号的强度和质量。
在电路分析和计算中,正弦波的有效值是一个重要的参数。
它可以用来表示电压和电流的大小,计算功率和能量消耗,评估电路的性能。
了解和理解正弦波的有效值对于电工学的学习和应用具有重要意义,可以帮助我们更好地理解和分析交流电路的特性和行为。
正弦半波的有效值是指正弦波在一个半周期内的平均值,可以用来表示电压和电流的大小,计算功率和能量消耗,评估电路的性能。
了解和理解正弦波的有效值对于电工学的学习和应用具有重要意义,可以帮助我们更好地理解和分析交流电路的特性和行为。
正弦波平均值和有效值的关系
在电学中,正弦波是一种非常重要的波形信号。
当我们需要计算正弦波的平均值和有效值时,需要了解它们之间的关系。
正弦波的平均值可以通过对一个周期的波形信号进行积分求解得到。
对于一个幅值为A,频率为f的正弦波来说,其平均值为0。
这是因为正弦波在一个周期内正负半周的面积相等,所以平均值为0。
然而,正弦波的有效值却是非零的。
有效值是指一个周期内信号的平方值的平均值再开根号。
对于一个幅值为A,频率为f的正弦波来说,其有效值为A/√2。
这个关系式可以帮助我们在电路设计中计算正弦波的功率、电压和电流等参数。
因此,了解正弦波平均值和有效值之间的关系是非常重要的。
总之,正弦波的平均值为0,而其有效值为幅值除以√2。
这个关系式在电学中有着广泛的应用。
正弦波的有效值正弦波是指在某个时间内,电压或电流瞬时值按照正弦曲线的规律周期性变化的一种波形。
在电力系统中,正弦波是最常用的波形之一。
在电力系统中,电压和电流是通过变压器进行传输和分配的,为了计算电能的消耗和传输,我们需要知道电压和电流的有效值。
那么,正弦波的有效值是什么呢?本文将对此进行详细讲解。
定义正弦波的有效值,也称为均方根值,是指连续的正弦波的电压/电流平方的平均值的平方根。
其数学表达式为:$$ V_{RMS} = \sqrt{\frac{1}{T}\int_{0}^{T}V^2(t)dt} $$其中,V(t)为正弦波在时刻t的电压/电流,T为正弦波的周期。
换句话说,有效值是指一个交流信号与相同幅值的直流信号所产生的功率相同的值。
计算方法正弦波的有效值可以使用以下方法计算:1. 给定周期和幅值如果已知正弦波的周期T和幅值Vp,则其有效值可以通过以下公式计算:$$ V_{RMS}=\frac{V_p}{\sqrt{2}} $$2. 给定电压或电流的波形如果已知正弦波的电压或电流的波形,则可以通过逐点计算得出其有效值,即:$$ V_{RMS} = \sqrt{\frac{\sum_{i=1}^{n}V_i^2}{n}} $$其中,n为采样点数,Vi为第i个采样点的电压或电流值。
特点正弦波的有效值具有以下特点:1. 有效值是一个交流信号的一个基本参数,通常与其他交流参数一起用来描述交流电路中的功率、电能和电量。
2. 有效值是与频率无关的参数,只与幅值有关。
即使电压/电流的频率变化,其有效值也不会改变。
3. 有效值是一个相对值,通过与直流信号进行比较计算得出。
应用正弦波的有效值广泛应用于电力系统的分析和设计中。
在电阻器中,因为电压和电流都是正弦波,可以直接使用正弦波的有效值计算功率和电能消耗。
在电容和电感电路中,因为电压和电流不在同一相位,需要使用有效值的乘积来进行计算。
除了电力系统外,正弦波的有效值还被广泛应用于音频信号分析、光学信号分析、无线通信系统设计等领域。
电压的计算公式电压的计算公式 1已知公式:方波,正弦波,三角波的u(t)分别是多少?比如下表:将函数电源输出信号的频率调至100Hz,分别用示波器测量正弦波、方波和三角波的峰-峰值,将其调至2伏。
用交流电压表测量这些信号的有效值并与理论值(电压的计算公式 2正弦波有效值=U峰值/ 2/ sqrt(2) 注:sqrt(2)即2的开平方方波有效值=U峰值/ 2 *(1-占空比),若点空比为0%时,为U峰值/2三角波有效值=U峰值/ 2/ sqrt(3) 注:sqrt(3)即3的开平方追问:正弦波有效值=U峰值/ 2/ sqrt(2) 注:sqrt(2)即2的开平方正弦波有效值不是应该是U峰值/sqrt(2) 么?为什么还要除一个2?方波有效值=U峰值/ 2 *(1-占空比),若点空比为0%时,为U峰值/2。
占空比是什么?追答:占空比是指高电平在一个周期之内所占的时间比率。
方波的占空比为50%,占空比为0.5,说明正电平所占时间为0.5个周期。
一般改变占空比来调整输出功率大小。
开关电源等广泛使用。
问题:电压有效值计算方法正弦波有效值=U峰值/ 2/ sqrt(2)注:sqrt(2)即2的开平方。
方波有效值=U峰值/ 2 *(1-占空比),若点空比为0%时,为U峰值/2三角波有效值=U峰值/ 2/ sqrt(3)注:sqrt(3)即3的开平方。
高频电压有效值的计算方法或公式有效值是根据等效热效应计算出来的,即瞬时电压平方对时间进行积分,然后用总时间跟根源。
举例:方波电压持续时间1,间断时间3,则电压有效值是原电压的1/2。
注释:高频感应加热技术是目前对金属材料加热效率最高、速度最快、能耗低、环保的加热技术。
已广泛应用于各行各业金属材料的热加工、热处理、热装配、焊接、熔化等过程。
它不仅能加热整个工件,还能加热工件的局部。
可以实现工件的深层透热,也可以只对工件的表面和表层进行集中加热。
它既可以直接加热金属材料,也可以间接加热非金属材料。
