模电期中考试试卷及答案 苏州大学应用技术学院

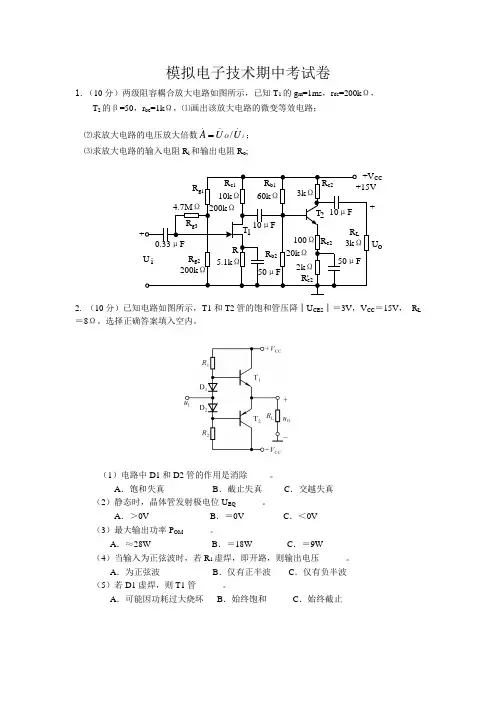

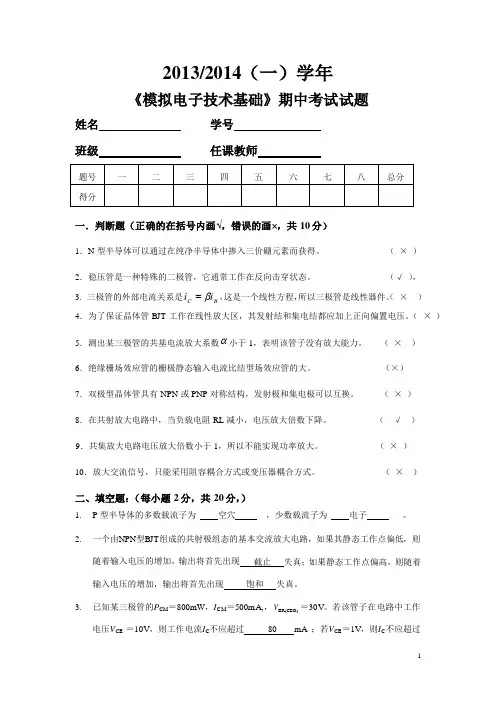

模拟电子技术期中考试卷
1.（10分）两级阻容耦合放大电路如图所示，已知T 1的g m =1ms ，r ds =200k Ω， T 2的β=50，r be =1k Ω，⑴画出该放大电路的微变等效电路；
⑵求放大电路的电压放大倍数i O U U A .
../ ；
⑶求放大电路的输入电阻R i 和输出电阻R o ;
2. （10分）已知电路如图所示，T1和T2管的饱和管压降│U CES │＝3V ，V CC ＝15V ， R L ＝8Ω。

选择正确答案填入空内。

（1）电路中D1和D2管的作用是消除 。

A ．饱和失真
B ．截止失真
C ．交越失真
（2）静态时，晶体管发射极电位U EQ 。

A ．＞0V
B ．＝0V
C ．＜0V
（3）最大输出功率P OM 。

A ．≈28W
B ．＝18W
C ．＝9W
（4）当输入为正弦波时，若R 1虚焊，即开路，则输出电压 。

A ．为正弦波
B ．仅有正半波
C ．仅有负半波
（5）若D1虚焊，则T1管 。

A ．可能因功耗过大烧坏
B ．始终饱和
C ．始终截止
U
o
CC。

大学模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的理想输入电阻是：A. 无穷大B. 零C. 1欧姆D. 1千欧姆2. 以下哪个元件不是模拟电路中常用的元件？A. 电阻B. 电容C. 电感D. 逻辑门3. 模拟信号放大电路中，负反馈的主要作用是：A. 增加增益B. 减小增益C. 增加稳定性D. 减小稳定性4. 运算放大器的输出电压与输入电压的关系是：A. 线性关系B. 非线性关系C. 无关系D. 取决于反馈类型5. 以下哪种耦合方式不适用于模拟电路？A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合6. 模拟电路中的滤波器按照频率响应可以分为：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 所有以上7. 以下哪个参数不是运算放大器的主要性能指标？A. 增益带宽积B. 电源电压C. 输入偏置电流D. 共模抑制比8. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 使用低噪声元件C. 增加信号频率D. 减少信号幅度9. 模拟电路中的积分器和微分器分别对应数学中的：A. 微分和积分B. 积分和微分C. 加法和减法D. 乘法和除法10. 模拟电路中的振荡器产生的波形是：A. 正弦波B. 方波C. 三角波D. 所有以上二、填空题（每空1分，共10分）1. 运算放大器的______反馈可以提高电路的稳定性。

2. 在模拟电路中，______电路通常用于信号的放大。

3. 模拟电路中的______元件可以改变电流的方向。

4. 模拟电路中的______元件可以储存电荷。

5. 模拟电路中的______元件可以储存磁能。

6. 运算放大器的______参数表示其对共模信号的抑制能力。

7. 模拟电路中的______滤波器可以允许低频信号通过，而阻止高频信号。

8. 模拟电路中的______滤波器可以允许高频信号通过，而阻止低频信号。

9. 模拟电路中的______滤波器可以允许特定频率范围内的信号通过。

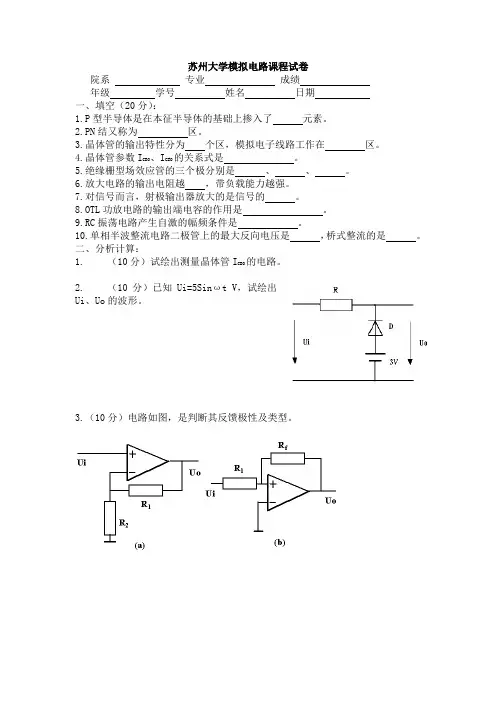

苏州大学模拟电路课程试卷院系专业成绩年级学号姓名日期一、填空（20分）：1.P型半导体是在本征半导体的基础上掺入了元素。

2.PN结又称为区。

3.晶体管的输出特性分为个区，模拟电子线路工作在区。

4.晶体管参数ICBO 、ICEO的关系式是。

5.绝缘栅型场效应管的三个极分别是、、。

6.放大电路的输出电阻越，带负载能力越强。

7.对信号而言，射极输出器放大的是信号的。

8.OTL功放电路的输出端电容的作用是。

9.RC振荡电路产生自激的幅频条件是。

10.单相半波整流电路二极管上的最大反向电压是，桥式整流的是。

二、分析计算：1.（10分）试绘出测量晶体管ICBO的电路。

2.（10分）已知Ui=5Sinωt V，试绘出Ui、Uo的波形。

3.（10分）电路如图，是判断其反馈极性及类型。

4.（16分）放大电路如图，rbe=1.1k，β=100，求：(1)微变等效电路图；(2)电压放大倍数Au；(3)输入、输出电阻Ri、Ro；(4)说出负反馈的类型。

5.（11分）理想运放组成的电路如图，求：Uo～(U1-U2)的关系式。

6.（11分）理想运放组成的电路如图，试求Uo～Ui的关系式。

7.（12分）试利用滞回电压比较电路设计一个矩形波发生电路。

苏州大学模拟电路课程试卷（17卷）参考答案共1 页一、填空：1. 三价；2. 空间电荷；3. 三，放大区；4. ICEO=(1+β)I CBO；5. 栅，源，漏；6. 小；7. 功率；8. 提供一个负电源；9. ︱FA ︱≥3；10 2U2，2U2；二、分析计算：1.2.3. (a) 串联电压负反馈；(b) 正反馈；4.(1) 图略；(2) Au=0.98；(3) Ri=38.8k，Ro=10.9Ω；(4) 电压串联负反馈；5.U o=(1+231 R RR)(U1-U2)；6.Uo=Ui+(1/RC)∫Ui dt；7.。

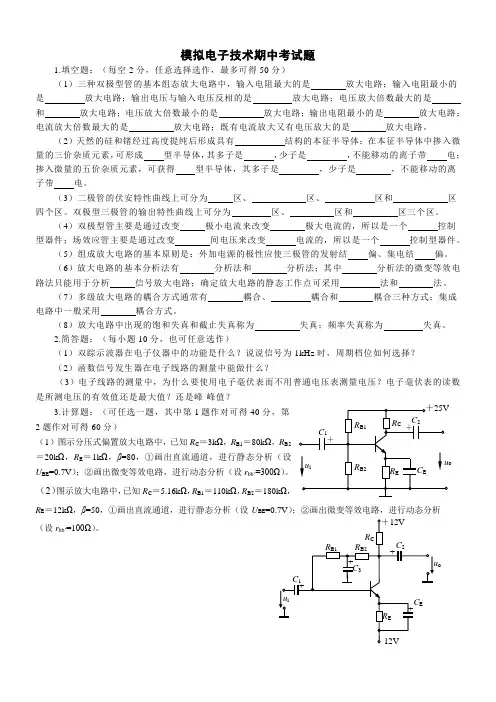

模拟电子技术期中考试题1.填空题：（每空2分，任意选择选作，最多可得50分）（1）三种双极型管的基本组态放大电路中，输入电阻最大的是 放大电路；输入电阻最小的是 放大电路；输出电压与输入电压反相的是 放大电路；电压放大倍数最大的是 和 放大电路；电压放大倍数最小的是 放大电路；输出电阻最小的是 放大电路；电流放大倍数最大的是 放大电路；既有电流放大又有电压放大的是 放大电路。

（2）天然的硅和锗经过高度提纯后形成具有 结构的本征半导体；在本征半导体中掺入微量的三价杂质元素，可形成 型半导体，其多子是 ，少子是 ，不能移动的离子带 电；掺入微量的五价杂质元素，可获得 型半导体，其多子是 ，少子是 ，不能移动的离子带 电。

（3）二极管的伏安特性曲线上可分为 区、 区、 区和 区四个区。

双极型三极管的输出特性曲线上可分为 区、 区和 区三个区。

（4）双极型管主要是通过改变 极小电流来改变 极大电流的，所以是一个 控制型器件；场效应管主要是通过改变 间电压来改变 电流的，所以是一个 控制型器件。

（5）组成放大电路的基本原则是：外加电源的极性应使三极管的发射结 偏、集电结 偏。

（6）放大电路的基本分析法有 分析法和 分析法；其中 分析法的微变等效电路法只能用于分析 信号放大电路；确定放大电路的静态工作点可采用 法和 法。

（7）多级放大电路的耦合方式通常有 耦合、 耦合和 耦合三种方式；集成电路中一般采用 耦合方式。

（8）放大电路中出现的饱和失真和截止失真称为 失真；频率失真称为 失真。

2.简答题：（每小题10分，也可任意选作）（1）双踪示波器在电子仪器中的功能是什么？说说信号为1kHz 时，周期档位如何选择？（2）函数信号发生器在电子线路的测量中能做什么？（3）电子线路的测量中，为什么要使用电子毫伏表而不用普通电压表测量电压？电子毫伏表的读数是所测电压的有效值还是最大值？还是峰-峰值？3.计算题：（可任选一题，其中第1题作对可得40分，第2题作对可得60分）（1）图示分压式偏置放大电路中，已知R C ＝3k Ω，R B1＝80k Ω，R B2＝20k Ω，R E ＝1k Ω，β=80，①画出直流通道，进行静态分析（设U BE =0.7V ）；②画出微变等效电路，进行动态分析（设r bb’=300Ω）。

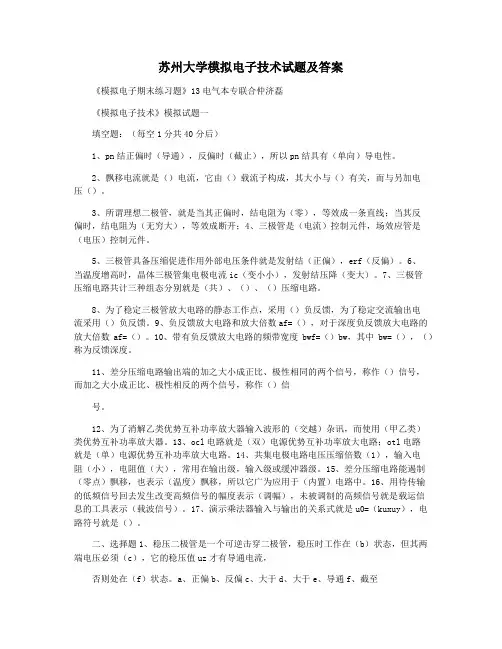

苏州大学模拟电子技术试题及答案《模拟电子期末练习题》13电气本专联合仲济磊《模拟电子技术》模拟试题一填空题：（每空1分共40分后）1、pn结正偏时（导通），反偏时（截止），所以pn结具有（单向）导电性。

2、飘移电流就是（）电流，它由（）载流子构成，其大小与（）有关，而与另加电压（）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具备压缩促进作用外部电压条件就是发射结（正偏），erf（反偏）。

6、当温度增高时，晶体三极管集电极电流ic（变小小），发射结压降（变大）。

7、三极管压缩电路共计三种组态分别就是（共）、（）、（）压缩电路。

8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

9、负反馈放大电路和放大倍数af=（），对于深度负反馈放大电路的放大倍数af=（）。

10、带有负反馈放大电路的频带宽度bwf=（）bw，其中bw=（），（）称为反馈深度。

11、差分压缩电路输出端的加之大小成正比、极性相同的两个信号，称作（）信号，而加之大小成正比、极性相反的两个信号，称作（）信号。

12、为了消解乙类优势互补功率放大器输入波形的（交越）杂讯，而使用（甲乙类）类优势互补功率放大器。

13、ocl电路就是（双）电源优势互补功率放大电路；otl电路就是（单）电源优势互补功率放大电路。

14、共集电极电路电压压缩倍数（1），输入电阻（小），电阻值（大），常用在输出级，输入级或缓冲器级。

15、差分压缩电路能遏制（零点）飘移，也表示（温度）飘移，所以它广为应用于（内置）电路中。

16、用待传输的低频信号回去发生改变高频信号的幅度表示（调幅），未被调制的高频信号就是载运信息的工具表示（载波信号）。

17、演示乘法器输入与输出的关系式就是u0=（kuxuy），电路符号就是（）。

模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。

A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。

A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。

A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。

A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。

A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。

答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。

答案：高13. 运算放大器的输出电压范围受到限制。

答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。

答案：非线性15. 负反馈可以提高放大器的。

答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。

答案：阻容；变压器17. 差分放大电路由两个放大电路组成。

答案：对称18. 集成电路中的晶体管通常采用工艺制造。

答案：平面19. 模拟电路中的“地”是信号的点。

答案：参考20. 模拟乘法器可以用于实现调制。

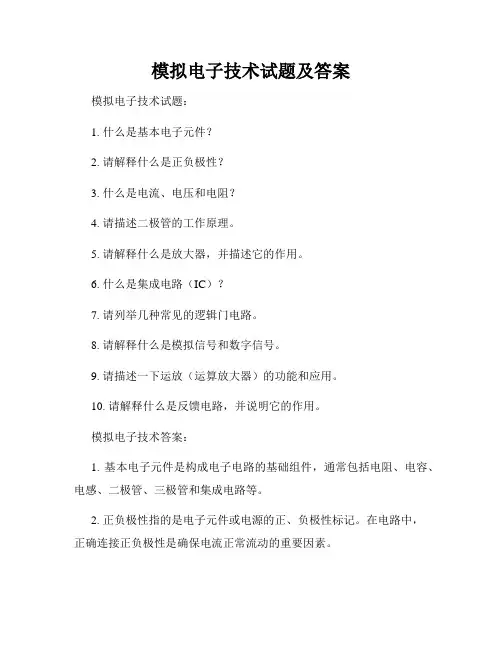

模拟电子技术试题及答案模拟电子技术试题：1. 什么是基本电子元件？2. 请解释什么是正负极性？3. 什么是电流、电压和电阻？4. 请描述二极管的工作原理。

5. 请解释什么是放大器，并描述它的作用。

6. 什么是集成电路（IC）？7. 请列举几种常见的逻辑门电路。

8. 请解释什么是模拟信号和数字信号。

9. 请描述一下运放（运算放大器）的功能和应用。

10. 请解释什么是反馈电路，并说明它的作用。

模拟电子技术答案：1. 基本电子元件是构成电子电路的基础组件，通常包括电阻、电容、电感、二极管、三极管和集成电路等。

2. 正负极性指的是电子元件或电源的正、负极性标记。

在电路中，正确连接正负极性是确保电流正常流动的重要因素。

3. 电流是电荷在电路中流动的物理量，单位为安培（A）；电压是电场力对电荷施加的作用，单位为伏特（V）；电阻是电流对电压的阻碍程度，单位为欧姆（Ω）。

4. 二极管是一种具有两个电极的电子元件，通过PN结的形成，具有单向导电性。

当正向偏置时，电流可以顺利通过二极管；而当反向偏置时，二极管将处于截止状态。

5. 放大器是用于增强信号幅度的电路元件。

它可以增加信号的电压、电流或功率，使得信号能够在电子设备之间进行传递和处理。

6. 集成电路（IC）是在单片半导体上集成多个电子元件和电路功能的器件。

它通常以微型芯片的形式存在，并被广泛应用于电子设备中。

7. 常见的逻辑门电路包括与门、或门、非门、异或门和与非门等。

它们能够通过逻辑运算实现不同的布尔代数功能。

8. 模拟信号是连续变化的信号，其波形可以在整个连续的时间范围内取任意值；数字信号是离散的信号，只能取有限个值，通常用0和1表示。

9. 运放是一种具有高增益、差分输入和单端输出的放大器电路。

它可以用来放大、滤波、求和和积分等运算，广泛应用于电压放大、滤波器、比较器和振荡器等电路中。

10. 反馈电路是将信号从输出端回馈到输入端的电路。

它的作用是稳定系统的增益、频率响应和输入输出阻抗，以达到优化系统的目的。

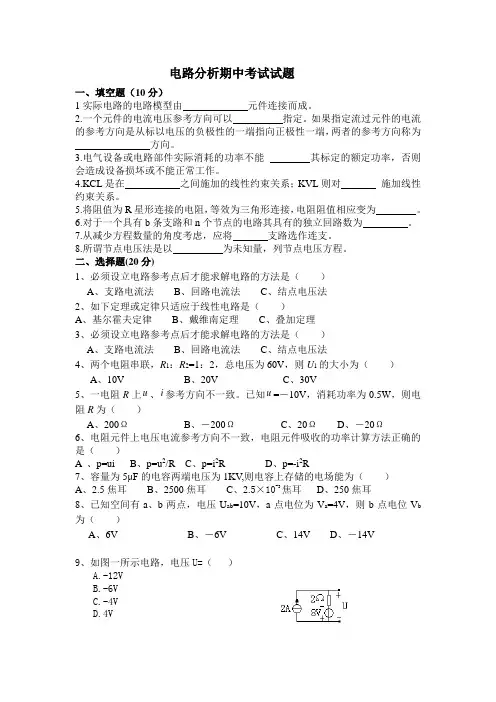

电路分析期中考试试题一、填空题（10分）1实际电路的电路模型由元件连接而成。

2.一个元件的电流电压参考方向可以指定。

如果指定流过元件的电流的参考方向是从标以电压的负极性的一端指向正极性一端，两者的参考方向称为方向。

3.电气设备或电路部件实际消耗的功率不能其标定的额定功率，否则会造成设备损坏或不能正常工作。

4.KCL是在之间施加的线性约束关系；KVL则对施加线性约束关系。

5.将阻值为R星形连接的电阻，等效为三角形连接，电阻阻值相应变为。

6.对于一个具有b条支路和n个节点的电路其具有的独立回路数为。

7.从减少方程数量的角度考虑，应将支路选作连支。

8.所谓节点电压法是以为未知量，列节点电压方程。

二、选择题(20分)1、必须设立电路参考点后才能求解电路的方法是（）A、支路电流法B、回路电流法C、结点电压法2、如下定理或定律只适应于线性电路是（）A、基尔霍夫定律B、戴维南定理C、叠加定理3、必须设立电路参考点后才能求解电路的方法是（）A、支路电流法B、回路电流法C、结点电压法4、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（）A、10VB、20VC、30V5、一电阻R上u、i参考方向不一致。

已知u=－10V，消耗功率为0.5W，则电阻R为（）A、200ΩB、－200ΩC、20ΩD、－20Ω6、电阻元件上电压电流参考方向不一致，电阻元件吸收的功率计算方法正确的是（）A 、p=ui B、p=u2/R C、p=i2R D、p=-i2R7、容量为5μF的电容两端电压为1KV,则电容上存储的电场能为（）A、2.5焦耳B、2500焦耳C、2.5×10-3焦耳D、250焦耳8、已知空间有a、b两点，电压U ab=10V，a点电位为V a=4V，则b点电位V b 为（）A、6VB、－6VC、14VD、－14V9、如图一所示电路，电压U=（）A.-12VB.-6VC.-4VD.4V10、一个电容与一个4uf的电容串联，总电容为3uf，则该电容为（）A. 31μF；B. 2μF；C. 7μF；D. 12μF；R。

模拟电子技术试题及答案一、单项选择题（每题2分，共10分）1. 模拟电路中，以下哪个元件不是基本的线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D2. 在理想运算放大器中，输入阻抗是：A. 有限值B. 无穷大C. 零D. 负值答案：B3. 晶体管的放大作用主要取决于其：A. 集电极B. 发射极C. 基极D. 所有极答案：C4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 三角波D. 锯齿波答案：D5. 在运算放大器电路中，虚短是指：A. 同相输入端和反相输入端电压相等B. 同相输入端和反相输入端电压相等且为零C. 同相输入端和反相输入端电流相等D. 同相输入端和反相输入端电流相等且为零答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是模拟信号的特点？A. 连续变化B. 数字化C. 可以进行模拟放大D. 可以进行模拟滤波答案：ACD2. 运算放大器的典型应用包括：A. 放大器B. 信号整形C. 振荡器D. 电源答案：ABC3. 模拟电路中常用的滤波器类型包括：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：ABCD4. 以下哪些因素会影响晶体管的放大能力？A. 基极电流B. 集电极电流C. 发射极电流D. 温度答案：ABD5. 在模拟电路中，负反馈的作用包括：A. 提高增益稳定性B. 降低输出阻抗C. 增加输入阻抗D. 减少非线性失真答案：ABD三、填空题（每题2分，共10分）1. 在模拟电路中，信号的放大是通过________来实现的。

答案：晶体管或运算放大器2. 理想运算放大器的输出阻抗是________。

答案：零3. 模拟电路中的噪声通常来源于________和________。

答案：电源和环境4. 模拟信号的频率范围通常从直流（DC）到________赫兹。

答案：几十兆5. 在模拟电路设计中，________是用来减少信号失真的。

答案：负反馈四、简答题（每题5分，共20分）1. 简述模拟电路与数字电路的区别。

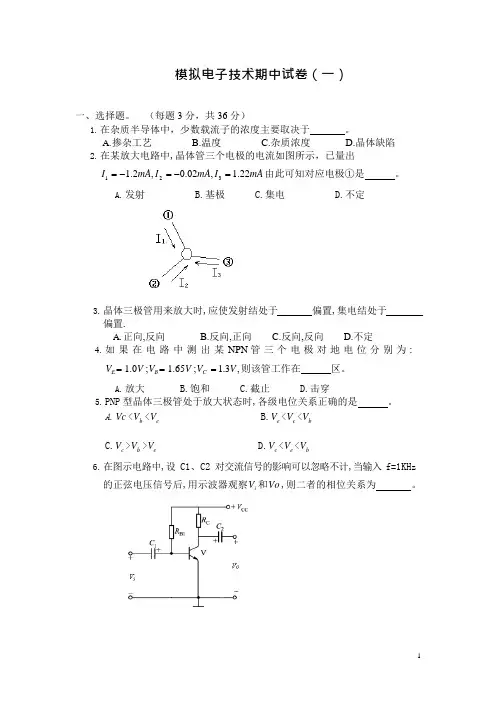

模拟电子技术期中试卷（一）一、选择题。

（每题3 分，共36 分）1.在杂质半导体中，少数载流子的浓度主要取决于。

A.掺杂工艺B.温度C.杂质浓度D.晶体缺陷2.在某放大电路中,晶体管三个电极的电流如图所示，已量出I 1 =-1.2mA, I2=-0.02mA, I3= 1.22mA 由此可知对应电极①是。

A.发射B.基极C.集电D.不定3.晶体三极管用来放大时,应使发射结处于偏置,集电结处于偏置.A.正向,反向B.反向,正向C.反向,反向D.不定4.如果在电路中测出某NPN 管三个电极对地电位分别为:V E = 1.0V ;VB= 1.65V ;VC= 1.3V , 则该管工作在区。

A.放大B.饱和C.截止D.击穿5.P NP 型晶体三极管处于放大状态时,各级电位关系正确的是。

A.Vc <Vb <VeB.Ve<Vc<VbC.Vc >Vb>VeD.Vc<Ve<Vb6.在图示电路中,设 C1、C2 对交流信号的影响可以忽略不计,当输入 f=1KHz 的正弦电压信号后,用示波器观察Vi和Vo ,则二者的相位关系为。

A.相差90ºB.相差45ºC.相同D.相差180º7.为了减小温漂，通用型运放的输入级大多采用。

A．共射电路 B.差动放大电路C．OCL 电路（互补对称电路） D.共集电路8.在放大器中引入直流负反馈,说法正确的是。

A.稳定输出电压B.稳定输出电流C.性能不变D.静态工作点稳定性变好9．射随器适合作多级放大电路的输出级，是因为它的（）A. 电压放大倍数近似为1B. r i很大C. r O很小10.PN 结反向击穿电压的数值增大，小于击穿电压，。

A．其反向电流增大B．其反向电流减小C．其反向电流基本不变11.由理想二级管组成的电路如图所示，其A、B 两端的电压为。

A.-12VB.+6VC.-6VD.+12V12.在甲乙类互补对称功放电路中，为了改善交越失真，应。

苏州大学模拟电路课程试卷（16 卷）共3页院系专业成绩年级学号姓名日期一、填空（20分）：1.本征半导体中掺入三价元素的院子，形成型半导体。

2.PN结在平衡的条件下，N区侧带离子。

3.三级管掺杂浓度最高的是区。

4.稳压管稳压工作时接正电压的是极。

5.P型半导体中少子是，且随变化而变化。

6.理想运放的差模放大倍数为，共模抑制比为。

7.射极输出器的输入电阻，而输出电阻。

8.采用差模放大电路是为了抑制。

9.在示波器上看到的单级共射放大电路的饱和失真是在半周，而截止失真是在半周。

10.小型直流稳压电源一般分为四个环节，第二个环节是。

二、分析计算：1.（10分）试用同相乘法器构成立方运算电路，使u o与（u I）3成正比。

2. （10分）测得一晶体管的二个管脚上流进的电流为0.05mA和2mA，求另一管脚上的电流大小、方向及计算β值并判断该管为NPN型还是PNP型。

3.（10分）电路如图，求Uo～Ui的关系式。

4. （15分）一放大电路如图：已知r be=1k, β=50,试求：（1）小信号模型图；（2）电压放大倍数A u=U o/U i；（3）输入电阻R i,输出电阻R o。

5.（12分)理想运放组成的电路如图，试：(1)导出Uo～Ui的关系式；(2)若R1=20 kΩ, R2=200 kΩ, R3=20 kΩ,R4=10 kΩ,Au=Uo/Ui=?6.（11分）上题电路中，要求︱Au︱=60，调整R4来达到要求，则R4=？7. （12分）利用W7805组成的稳压电路，若想得到1~10V得可调电压，试设计电路。

苏州大学模拟电路课程试卷（17 卷）共3页院系专业成绩年级学号姓名日期一、填空（20分）：1.P型半导体是在本征半导体的基础上掺入了元素。

2.PN结又称为区。

3.晶体管的输出特性分为个区，模拟电子线路工作在区。

4.晶体管参数I CBO、I CEO的关系式是。

5.绝缘栅型场效应管的三个极分别是、、。

南京信息工程大学《模拟电子电路》期中考试试卷题目部分，（卷面共有25题，100分，各大题标有题量和总分）1.二极管具有_______导电性，稳压二极管在稳压时，工作在_______区域。

2.当温度升高时，二极管的正向压降将________；反向饱和电流将________。

3.某放大器空载时，输出电压为6V ，接入3kΩ负载后输出电压为3V ，则该放大器的输出电阻为________；接入负载后输出电压几乎没有变化，说明输出电阻__________（很大/很小）。

4.在放大电路中，能实现阻抗变换的耦合方式是________；集成电路中一般采用的耦合方式是_________。

5.根据器件的工作原理，晶体三极管是_________控制器件，场效管是__________控制器件。

6.实验室中现有以下仪器（仪表）：A 、0~1kHz 的3位半数字万用表，B 、20Hz~1MHz 电子毫伏表，C 、0~30MHz 示波器。

为测量下列性能指标应选择最合理的仪器（仪表），测电路的静态工作点，应选用________；测视频（6MHz ）放大器输出电压，应选用________。

1.在本征半导体中加入 元素可形成P 型半导体。

（ ） A. 五价B. 四价C. 三价2.测得某放大电路中三极管三个电极ABC 对地的电位分别为12V ，0.7V ，0V ，则该管是______管，ABC 分别为_____。

（ ） A. 硅；集电极，基极，发射极 B. 硅；集电极，发射极，基极C. 锗；发射极，基极，集电极D. 锗；集电极，基极，发射极3.三极管共射、共集、共基三种放大电路中，频率特性最好的是______。

（ ）A 、共射B 、共集C 、共基D 、无区别4.差分放大电路中，共模抑制比越小，说明电路中_______。

（ ） A. 差模放大倍数越小 B. 共模放大倍数越大 C. 抑制温漂的能力越弱D. 共模放大倍数越小5.在一个由NPN 管构成的单管共射放大电路中，输出波形正弦波下半周发生失真，属于_____失真。

模电考试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，以下哪个元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D2. 运算放大器的开环增益通常在什么范围内？A. 10^1B. 10^2C. 10^3D. 10^5 至 10^6答案：D3. 下列哪个不是模拟信号的特点？A. 连续性B. 可量化性C. 可模拟性D. 可放大性答案：B4. 一个理想的运算放大器具有以下哪个特性？A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的增益带宽积D. 有限的电源电压答案：C5. 在模拟电路设计中，以下哪个不是噪声的来源？A. 电源B. 电阻C. 运算放大器D. 外部电磁干扰答案：B6. 一个二阶低通滤波器的截止频率是1kHz，若要将其转换为高通滤波器，其截止频率将如何变化？A. 增加B. 减少C. 不变D. 无法确定答案：A7. 什么是共模抑制比（CMRR）？A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案：B8. 一个理想二极管的正向导通电压是多少？A. 0VB. 0.7VC. 1.5VD. 3.3V答案：B9. 在模拟电路设计中，以下哪个不是电源管理的考虑因素？A. 电源纹波B. 电源效率C. 电源稳定性D. 电源的频率响应答案：D10. 什么是增益带宽积（GBW）？A. 放大器的增益与带宽的乘积B. 放大器的增益与截止频率的比值C. 放大器的带宽与截止频率的比值D. 放大器的增益与截止频率的乘积答案：A二、简答题（每题10分，共30分）1. 简述运算放大器的基本应用之一——非反相放大器的工作原理。

答案：非反相放大器是一种基本的运算放大器应用，其工作原理基于运算放大器的虚短和虚断特性。

在非反相放大器中，输入信号被连接到运算放大器的非反相输入端，输出信号则从运算放大器的输出端获得。

由于运算放大器的高增益，输出信号是输入信号的线性放大版本，其增益由反馈电阻和输入电阻的比值决定。

苏州大学模拟电子技术课程期中试卷共 5 页考试形式开卷2014 年11 月院系年级专业学号姓名成绩一、（8分）什么是放大？放大的对象是什么？负载上获得的功率来自何处？答：放大指不失真地将微弱的电信号增强到人们所需要的数值。

放大对象为电信号（电压、电流或功率）。

负载上获得的功率来自直流电源的能量。

二、（10分）半导体材料包括那几个种类？分别举例说明。

答：包括纯净半导体（或本征半导体）和掺杂半导体（或杂质半导体）。

纯净半导体又包括元素半导体和化合物半导体。

元素半导体，如硅（Si）、锗（Ge）等；化合物半导体，如砷化镓（GaAs）等。

掺杂半导体又包括N型和P型半导体。

N型半导体：比如在硅材料中掺杂五价元素如磷（P）、砷（As）或锑（Sb）等；P型半导体：比如在硅材料中掺杂三价元素如硼（B）或铟（In）等。

三、（10分）说明二极管V-I特性在正向导通区和截止区内三种简化模型的名称，分别用代数表达式和函数曲线的形式描述这三种简化模型。

答：理想模型，恒压降模型和折线模型，分别如下图所示。

D DD D0,when:00,when:0i vi v>=⎧⎨=<⎩D D onD D on0,when:0,when:i v Vi v V>=⎧⎨=<⎩D thD D thDD D th,when:0,when:v Vi v VRi v V-⎧>≥⎪⎨⎪=<⎩四、（12分）图示电路中二极管为理想二极管。

（1）判断二极管是否导通；（2）画出等效电路图；（3）求输出电压v O。

解：（1）假设二极管D导通，则二极管可用短路线等效，其电流为i D=(−9+6)∕3=−1mA，和假设矛盾，所以二极管实际截止；（2）；（3）v O=−6V。

五、（10分）BJT 共射输出特性曲线上有哪几个工作区域？写出BJT 的电压电流在这些工作区域内分别具备的特征。

答：①截止区，v BE < V on ，v CE >v BE ，i B =0，i C ≈0。
