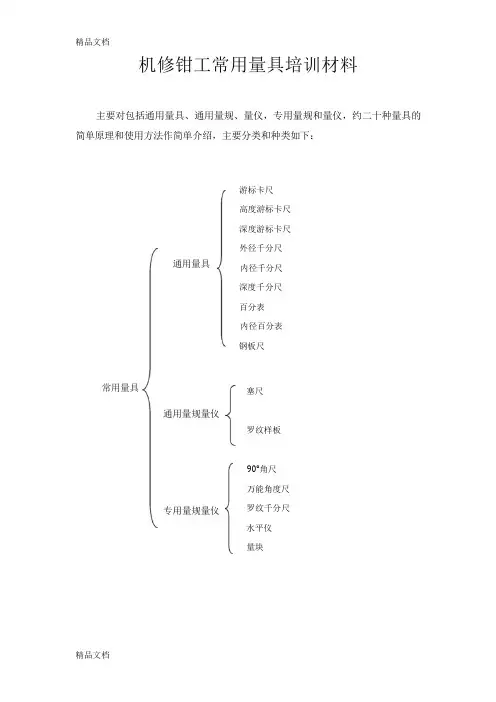

机修钳工常用量具培训材料主要对包括通用量具、通用量规、量仪，专用量规和量仪，约二十种量具的简单原理和使用方法作简单介绍，主要分类和种类如下：常用量具通用量具通用量规量仪专用量规量仪游标卡尺高度游标卡尺深度游标卡尺外径千分尺内径千分尺深度千分尺百分表内径百分表钢板尺塞尺罗纹样板90°角尺万能角度尺罗纹千分尺水平仪量块一 通用量具1.1 游标卡尺游标卡尺是一种比较精密的量具。
它可以直接测量出工件的内径、外径、 长度、宽度和深度等。

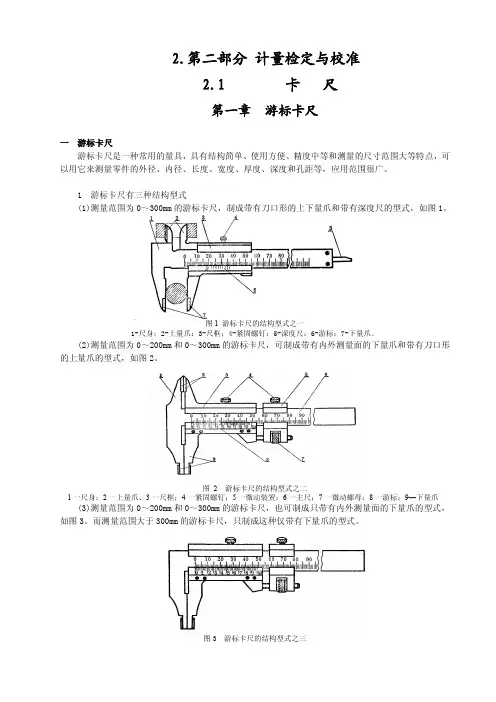

游标卡尺的构造如图 1-1 所示。
它由主尺和副尺 (游标) 组成。
主尺和 固定卡脚制成一体; 副尺和活动卡脚制成一体,依靠弹簧压力沿主尺滑动。
有的游标卡尺还带有测量深度的装置,如图 1-2 所示。
图： 1-2读数原理 测量时,被测工件的尺寸是根据副尺与主尺刻度的相对位置读得 的。
与副尺零线相对应的主尺上的位置,可决定被测工件尺寸的整数部份; 小数 部份则由副尺上的刻度来决定。
游标卡尺的读数方法如下:第一步: 查出副尺零线在主尺上错过几小格,读出整数;第二步: 查出副尺上哪一格刻度线与主尺上的某一刻度线相对齐,读出小数; 第三步: 将主尺上整数和副尺上的小数相加即可读出被测量的工件尺寸:图： 1-1工件尺寸=主尺格数+副尺格数×卡尺精度。
游标卡尺使用注意事项：游标卡尺在使用前,首先要检查一下主尺和副尺的零线是否对齐,并用透光法检查两个卡脚的测量面是否贴合。
如有透光不均,说明卡脚的测量面已经磨损, 这样的卡尺不能测量出精确的尺寸。
测量时,将工件放在两卡脚中间,通过副尺刻度与主尺刻度的相对位置,便可读出工件的尺寸。
当需要使副尺作微动调节时,先拧紧螺钉,然后旋转螺母,就可推动副尺微动。
使用游标卡尺时,切记不可在工件转动时进行测量,亦不可在毛坯和粗糙表面上测量。
游标卡尺用完后,应擦拭干净。
长期不用时,应涂上一层薄油脂,以防生锈。
1.2 高度游标卡尺高度游标卡尺 (图 1-3) 常用来在平台上测量工件的高度或者进行划线。
