中北大学继电保护考试继电保护简答题(直接打印)

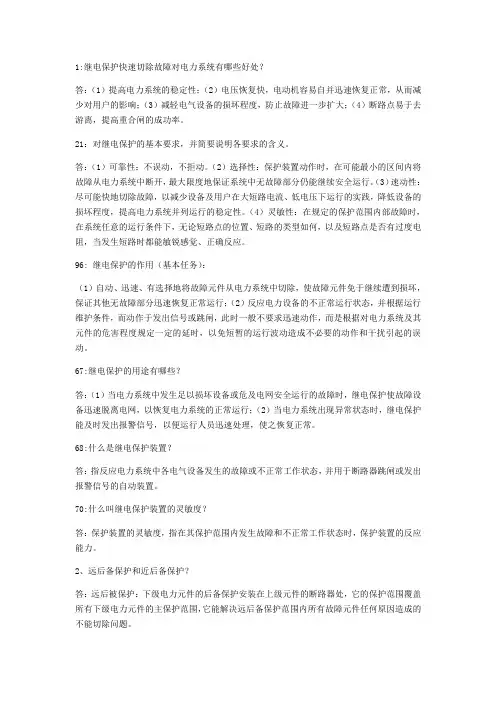

1:继电保护快速切除故障对电力系统有哪些好处？答：（1）提高电力系统的稳定性；（2）电压恢复快，电动机容易自并迅速恢复正常，从而减少对用户的影响；（3）减轻电气设备的损坏程度，防止故障进一步扩大；（4）断路点易于去游离，提高重合闸的成功率。

21：对继电保护的基本要求，并简要说明各要求的含义。

答：（1）可靠性：不误动，不拒动。

（2）选择性：保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度地保证系统中无故障部分仍能继续安全运行。

（3）速动性：尽可能快地切除故障，以减少设备及用户在大短路电流、低电压下运行的实践，降低设备的损坏程度，提高电力系统并列运行的稳定性。

（4）灵敏性：在规定的保护范围内部故障时，在系统任意的运行条件下，无论短路点的位置、短路的类型如何，以及短路点是否有过度电阻，当发生短路时都能敏锐感觉、正确反应。

96: 继电保护的作用（基本任务）：（1）自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行；（2）反应电力设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸，此时一般不要求迅速动作，而是根据对电力系统及其元件的危害程度规定一定的延时，以免短暂的运行波动造成不必要的动作和干扰引起的误动。

67:继电保护的用途有哪些？答：（1）当电力系统中发生足以损坏设备或危及电网安全运行的故障时，继电保护使故障设备迅速脱离电网，以恢复电力系统的正常运行；（2）当电力系统出现异常状态时，继电保护能及时发出报警信号，以便运行人员迅速处理，使之恢复正常。

68:什么是继电保护装置？答：指反应电力系统中各电气设备发生的故障或不正常工作状态，并用于断路器跳闸或发出报警信号的自动装置。

70:什么叫继电保护装置的灵敏度？答：保护装置的灵敏度，指在其保护范围内发生故障和不正常工作状态时，保护装置的反应能力。

2、远后备保护和近后备保护？答：远后被保护：下级电力元件的后备保护安装在上级元件的断路器处，它的保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件任何原因造成的不能切除问题。

中北大学继电保护考试继电保护计算题2(直接打印)work Information Technology Company.2020YEAR3.如图所示网络，在位置1、2和3处装有电流保护，系统参数为：115/E ϕ=，115G X =Ω 、210G X =Ω，310G X =Ω，1260L L km ==，340L km =，50B C L km -=，30C D L km -=，20D E L m -=，线路阻抗0.4/km Ω，rel K Ⅰ=1.2 、rel K Ⅱ=rel K Ⅲ=1.15 ，.max300B C I A -=，.max 200C D I A -=， .max 150D E I A -=，ss K =1.5、re K =0.85。

试求：（1）发电机元件最多三台运行，最少一台运行，线路最多三条运行，最少一条运行，请确定保护3在系统最大、最小运行方式下的等值阻抗。

（2）整定保护1、2、3的电流速断定值，并计算各自的最小保护范围。

（3）整定保护2、3的限时电流速断定值，并校验使其满足灵敏度要求（sen K ≥1.2） （4）整定保护1、2、3的过电流定值，假定流过母线E 的过电流保护动作时限为0.5s ，校验保护1作后备用，保护2和3作远备用的灵敏度。

解：由已知可得1L X =2L X =0.4×60=24Ω，3L X =0.4×40=16Ω，BC X =0.4×50=20Ω，CD X =0.4×30Ω， DE X =0.4×20=8Ω （1）经分析可知，最大运行方式及阻抗最小时，则有三台发电机运行，线路L1~L3全部运行，由题意G1，G2连接在同一母线上，则.min s X =（1G X ||2G X +1L X ||2L X ）||(3G X +3L X )=(6+12)||(10+16)=10.6同理，最小运行方式下即阻抗最大，分析可知只有在G1和L1运行，相应地有.max s X =1G X +1L X=39BCDE图 等值电路（2）对于保护1，其等值电路图如上图所示，母线E 最大运行方式下发生三相短路流过保护1 的最大短路电流为..max .min 1.312k E s BC CD DE E I kA X X X X ===++相应的速断定值为.1set I Ⅰ=rel K Ⅰ×..max k E I =1.2×1.312=1.57kA 最小保护范围计算公式为set I Ⅰ=2.max 1mins EZ Z L +min L =.max 120.4s set E Z I ⎛⎫⎪ ⎪-⨯ ⎪ ⎪⎝⎭Ⅰ= -85.9km即1处的电流速断保护在最小运行方式下没有保护区。

继电保护简答题1.具有制动特性的差动继电器能够提高灵敏度的原因：流入差动继电器的不平衡电流与变压器外部故障时的穿越电流有关。

穿越电流越大，不平衡电流也越大，具有制动特性的差动继电器正式利用这个特点，在差动继电器中引入一个能够反应变压器穿越电流大小的制动电流，继电器的动作电流不再是按躲过最大穿越电流整定，而是根据实际的穿越电流自动调整。

2.最大制动比：差动继电器动作电流和制动电流之比。

3.三相重合考虑两侧电源同期问题的原因：三相重合时，无论什么故障均要切除三相故障，当系统网架结构薄弱时，两侧电源在断路器跳闸以后可能失去同步，故需要考虑两侧电源的同期问题。

4.单相重合闸不需要考虑同期问题的原因：单相故障只跳单相，使两侧电源之间仍然保持两相运行，一般是同步的，故不需考虑同期问题。

5.输电线路纵联电流差动保护在系统振荡、非全相运行期间不会误动的原因：系统振荡时线路两侧通过同一个电流，与正常运行及外部故障时的情况一样，差动电流为量值较小的不平衡电流，制动电流较大，选取适当的制动特性，就会保证不误动作；非全相运行时，线路两侧电流也为同一个电流，电流纵联差动保护也不会误动作。

6.负荷阻抗：指电力系统正常运行时，保护安装处的电压（近似为额定电压）与电流（负荷电流）的比值。

正常运行时电压较高、电流较小、功率因数高，负荷阻抗量值较大。

7.短路阻抗：指电力系统发生短路时，保护安装处电压变为母线残余电压，电流变为短路电流，此时测量电压与测量电流的比值。

即保护安装处与短路点之间一段线路的阻抗，其值较小，阻抗角较大。

8.系统等值阻抗：单个电源供电时为保护安装处与背侧电源点之间电力元件的阻抗和；多个电源供电时为保护安装处断路器断开的情况下，其所连接母线处的戴维南等值阻抗。

即系统等值电动势与短路电流的比值，一般通过等值、简化的方法求出。

9.继电保护装置及其作用：指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

第一部分1 系统振荡时，相间短路的电流保护是否受到影响？零序电流保护呢？为什么？答：对相间短路电流保护有影响，对零序电流保护没有影响。

因为相间短路电流保护反应的是相电流，随着两侧系统电源相位角差的变化，相电流的大小也发生变化。

而对于零序电流保护，由于振荡时，三相是对称的，因此没有零序分量，所以不受影响。

2发电机差动保护的不平衡电流比变压器差动保护的不平衡电流大还是小，为什么？答:发电机差动保护的不平衡电流比变压器差动保护的小。

因为发电机差动处在同一电压等级，可选用同型号同变比的电流互感器，发电机调压，不会引起差动两侧电流误差增大，发电机差动保护不存在励磁涌流的影响。

3 发电机励磁回路发生两点接地故障的危害？当发电机励磁回路发生两点接地故障时：由于故障点流过相当大的故障电流而烧伤发电机转子本体；破坏发电机气隙磁场的对称性，引起发电机的剧烈振动；使转子发生缓慢变形而形成偏心，进一步加剧振动。

4 在高压电网中，高频保护的作用是什么？答：高频保护对被保护线路上任一点各类故障均能瞬时由两侧切除，从而提高电力系统运行的稳定性和重合闸的成功率。

5何谓方向阻抗继电器的最大灵敏角，如何设置？方向阻抗继电器动作特性圆的直径动作阻抗最大，继电器最灵敏，故称直径与R轴的夹角为方向阻抗继电器的最大灵敏角，一般设置最大灵敏角为被保护线路的阻抗角。

6为何两相两继电器接线方式被广泛应用在中性点不接地电网的相间短路保护?答: 不完全星形接线能反应各种相间短路, 且接线简单。

对中性点不接地电网，允许单相接地时继续短时运行，因此两点接地时，希望只切除1个故障点，而对于两平行线路的两点接地，当线路保护的动作时间相同时，采用不完全星形接线可以保证有2/3机会只切除一条线路。

7定时限过电流保护的整定计算中采用了哪几个计算系数？意义何在？答:采用了可靠系数、自起动系数和返回系数(1)可靠系数----保证保护的选择性而引入的一个大于1的系数；(2)自起动系数---电动机自起动电流与额定电流的比值称为自起动系数，保证电动机自起动过程中继电器不会误动(3)返回系数----电流继电器返回电流与动作电流之比称为返回系数，保证当外部故障切除时，非故障线路的过电流保护能可靠返回。

1、什么是主保护、后备保护和协助保护远后备保护和近后备保护有什么区别主保护是指反应被保护元件故障，快速动作于跳闸的保护装置。

后备保护是指主保护系统无效时备用的保护装置协助保护是为增补主保护和后备保护的不足而增设的简单保护。

异样运转保护是反应被保护电力设施或线路异样运转状态的保护。

主保护拒动时，由本元件另一套保护装置作为后备保护，称为近后备保护主保护拒动时，由相邻线路上的保护作为后备保护，称为远后备保护远后备保护能对相邻路线起到后备保护作用，所以更为简单、经济，要优先采纳，只有在远后备保护不知足要求时才考虑采纳近后备保护。

2、什么叫距离保护它与电流保护主要差异是什么距离保护是指反响保护安装处至故障点的距离，并依据这一距离的远近而确立保护动作时限的一种保护装置。

它与电流保护对比长处是在多电源的复杂电网中能够有选择性的切除故障，有且有足够的快速性和敏捷性；弊端是靠谱性不如电流保护，距离保护受各样要素影响，在保护中要采纳各样防备这些影响的举措，所以整套保护装置比较复杂。

3、简述电流保护电流保护由三段式电流保护组成，无时限电流速断保护为第I 段保护，带时限电流速断保护作为第 II 段保护，准时限过电流保护作为第 III 段保护，组成一整套保护装置。

无时限电流速断保护只好保护线路的一部分，带时限电流速断保护只好保护本线路全长，过电流保护作为本线路和下一级线路的后备保护。

4、电力系统为何要装设自动重合闸装置在电力线路中刹时性故障约占故障总次数的 80%-90%,当故障被切除后，电弧熄灭，故障点去游离，绝缘强度恢复到故障前水平，此时若能在线路断路器断开后再进行一次重合闸即可恢复供电，进而提升了供电靠谱性，采纳自动重合闸，能够快速重合，提升了电力系统的稳固性。

5、继电保护装置的基本任务和基本要求是什么基本任务：①当电力系统出现故障时，能自动、快速、有选择性地将故障设施从系统中切除②当发生不正常工作状态时，发信号或跳闸。

简答题1 大电流接地系统，电力变压器中性点接地方式有几种?答：变压器中性点接地的方式有以下三种：(1)中性点直接接地。

(2)经消弧线圈接地。

(3)中性点不接地。

2 试述电力生产的几个主要环节。

答：发电厂、变电所、输电线。

3 二次回路的电路图按任务不同可分为几种?答：按任务不同可分为三种，即原理图、展开图和安装接线图。

4 发供电系统由哪些主要设备组成?答：发供电系统主要设备包括输煤系统、锅炉、汽轮机、发电机、变压器、输电线路和送配电设备系统等。

5 差动放大电路为什么能够减小零点漂移?答：因为差动放大电路双端输出时，由于电路对称，故而有效地抑制了零点的负反馈抑制了零点漂移，所以，差动放大电路能漂移；单端输出时，由于Re够减少零点漂移。

6 什么是“不对应”原理?。

答：所谓不对应原理是，控制开关的位置与断路器的位置不对应。

7 低频减载的作用是什么?答：低频减载的作用是，当电力系统有功不足时，低频减载装置自动按频减载，切除次要负荷，以保证系统稳定运行。

8 继电器的一般检查内容是什么?答：继电器一般检查内容有：(1)外部检查。

(2)内部及机械部分的检查。

(3)绝缘检查。

(4)电压线圈过流电阻的测定。

9 移相电容器过流保护起什么作用?答：移相电容器过流保护的作用是：(1)发生相间短路时，保护电容器组。

(2)作为电容器内部故障的后备保护。

10 变压器油在多油断路器，少油断路器中各起什么作用?答：变压器油在多油断路器中起绝缘和灭弧作用，在少油断路器中仅起灭弧作用。

11电压互感器有几种接线方式?答：有三种分别为：Y，y，d接线，Y，y接线，V，v，接线。

12 发电机手动同期并列应具备哪些条件?答：发电机并列条件：待并发电机的电压、频率、相位与运行系统的电压、频率、相位之差小于规定值。

13 为什么万用表的电压灵敏度越高(内阻大)，测量电压的误差就越小?答：万用表电压灵敏度的意义是指每测量1V电压对应的仪表内阻，如MF-18型万用表为20000Ω／V。

继电保护类面试题及答案一、选择题1. 继电保护装置的基本功能是什么？A. 测量电流和电压B. 监视电力系统的运行状态C. 快速切除故障D. 调节电力系统的功率答案：C2. 在电力系统中，过电流保护的工作原理是什么？A. 当电流超过设定值时，立即动作B. 当电流低于设定值时，立即动作C. 当电流保持在设定值以上一定时间后动作D. 当电流波动时动作答案：C二、判断题1. 继电保护装置可以完全替代人工操作。

（）答案：×（错误）2. 继电保护装置的动作时间越短越好。

（）答案：×（错误）三、简答题1. 请简述差动保护的基本原理。

答案：差动保护是一种基于比较电流原理的保护方式。

它通过比较被保护设备两端的电流大小和方向，当两端电流不相等且超过设定值时，保护装置动作，从而实现快速切除故障。

2. 什么是距离保护，它有哪些优点？答案：距离保护是一种基于故障点与保护装置之间的电气距离来动作的保护方式。

它的优点包括：动作速度快、可靠性高、不受系统运行方式变化的影响。

四、计算题1. 假设某电力线路的额定电流为100A，过电流保护的设定值为额定电流的1.2倍，请计算保护装置的动作电流。

答案：动作电流 = 额定电流× 设定倍数= 100A × 1.2 = 120A2. 如果上述线路在故障发生后，保护装置的延时动作时间为0.2秒，请计算故障电流需要持续的时间。

答案：故障电流持续时间 = 延时动作时间 = 0.2秒五、案例分析题1. 某变电站发生故障，继电保护装置动作后，故障未能被切除，请分析可能的原因。

答案：可能的原因包括：保护装置故障、设定值设置不当、二次回路故障、一次设备故障等。

2. 在继电保护装置的调试过程中，如何确保其动作的准确性和可靠性？答案：在调试过程中，应进行以下步骤确保准确性和可靠性：校准装置参数、模拟故障测试、检查二次回路、进行现场实际故障模拟等。

继电保护题库简答继电保护题库简答题1、什么就是复合电压闭锁过电流保护?有何优点?答:复合电压闭锁过电流保护通常作为变压器的后备保护,它就是由一个负序电压继电器与一个接在相间电压上的低电压继电器共同组成的电压复合元件,两个继电器只要有一个动作,同时过电流继电器也动作,整套装置即能启动。

该保护较低电压闭锁过电流保护有下列优点:(1)在后备保护范围内发生不对称短路时,有较高灵敏度;(2)在变压器后发生不对称短路时,电压启动元件的灵敏度与变压器的接线方式无关;(3)由于电压启动元件只接在变压器的一侧,故接线比较简单。

2、在电气设备上工作时,保证安全的组织措施就是什么?答:在电气设备上工作时,保证安全的组织措施如下:(1)工作票制度;(2)工作许可制度;(3)工作监护制度;(4)工作间断、转移与终结制度。

3、在带电的电压互感器二次回路上工作时应采取什么安全措施?答:在带电的电压互感器二次回路上工作时应采取下列安全措施:(1)严格防止电压互感器二次侧短路或接地,应使用绝缘工具、戴手套。

必要时,工作前申请停用有关保护装置、安全自动装置或自动化监控系统;(2)接临时负载,应装有专用的刀闸与熔断器;(3)工作时,应有专人监护,工作严禁将回路的安全接地点断开。

4、简述电力系统振荡与短路的区别。

答:电力系统振荡与短路的主要区别:(1)振荡时系统各点电压与电流值均做往复性摆动,而短路时电流、电压值就是突变的;此外,振荡时电流、电压值的变化速度较慢,而短路时电流、电压值突然,变化值很大;(2)振荡时系统任何一点电流与电压之间的相位角都随功角δ的变化而改变,而短路时电流与电压之间的相位角就是基本不变的。

5、为什么交、直流回路不能共用一条电缆?答:交、直流回路都就是独立系统,直流回路就是绝缘系统而交流回路就是接地系统。

若共用一条电缆,两者之间一旦发生短路就造成直流接地,同时影响了交、直流两个系统。

平常也容易互相干扰,还有可能降低对直流回路的绝缘电阻。

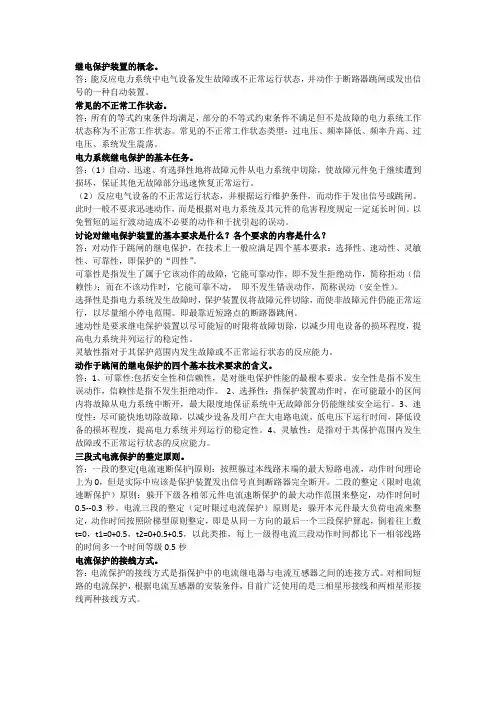

继电保护装置的概念。

答：能反应电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

常见的不正常工作状态。

答：所有的等式约束条件均满足，部分的不等式约束条件不满足但不是故障的电力系统工作状态称为不正常工作状态。

常见的不正常工作状态类型：过电压、频率降低、频率升高、过电压、系统发生震荡。

电力系统继电保护的基本任务。

答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行。

（2）反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

此时一般不要求迅速动作，而是根据对电力系统及其元件的危害程度规定一定延长时间。

以免暂短的运行波动造成不必要的动作和干扰引起的误动。

讨论对继电保护装置的基本要求是什么？各个要求的内容是什么？答：对动作于跳闸的继电保护，在技术上一般应满足四个基本要求：选择性、速动性、灵敏性、可靠性，即保护的“四性”。

可靠性是指发生了属于它该动作的故障，它能可靠动作，即不发生拒绝动作，简称拒动（信赖性）；而在不该动作时，它能可靠不动，即不发生错误动作，简称误动（安全性）。

选择性是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。

即最靠近短路点的断路器跳闸。

速动性是要求继电保护装置以尽可能短的时限将故障切除，以减少用电设备的损坏程度，提高电力系统并列运行的稳定性。

灵敏性指对于其保护范围内发生故障或不正常运行状态的反应能力。

动作于跳闸的继电保护的四个基本技术要求的含义。

答：1、可靠性:包括安全性和信赖性，是对继电保护性能的最根本要求。

安全性是指不发生误动作，信赖性是指不发生拒绝动作。

2、选择性：指保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度地保证系统中无故障部分仍能继续安全运行。

3、速度性：尽可能快地切除故障，以减少设备及用户在大电路电流，低电压下运行时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。

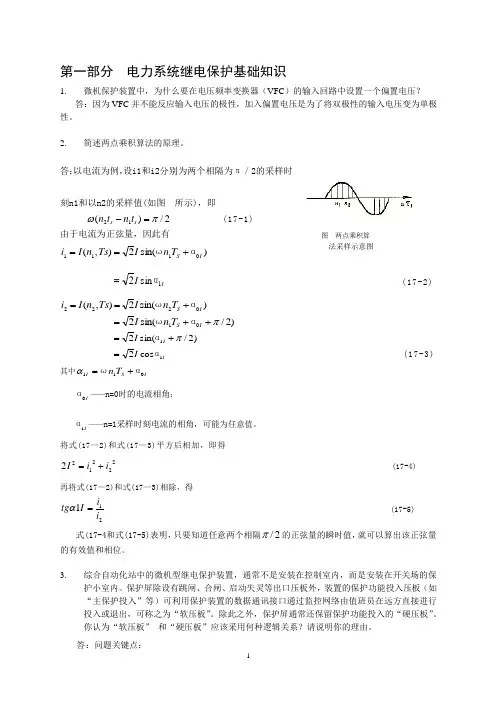

第一部分 电力系统继电保护基础知识1. 微机保护装置中，为什么要在电压频率变换器（VFC ）的输入回路中设置一个偏置电压？答：因为VFC 并不能反应输入电压的极性，加入偏置电压是为了将双极性的输入电压变为单极性。

2. 简述两点乘积算法的原理。

答：以电流为例，设i1和i2分别为两个相隔为π／2的采样时刻n1和以n2的采样值(如图 所示)，即2/)(12πω=-s s t n t n (17-1)由于电流为正弦量，因此有)sin(2),(0111I S T n I Ts n I i αω+== I I 1sin 2α= (17-2))sin(2),(0222I S T n I Ts n I i αω+== )2/sin(201π++=I S T n I αω )2/sin(21π+=I I αI I 1cos 2α= (17-3)其中I S I T n 011αω+=αI 0α——n=0时的电流相角；I 1α——n=1采样时刻电流的相角，可能为任意值。

将式(17—2)和式(17—3)平方后相加，即得222122i i I += (17-4) 再将式(17—2)和式(17—3)相除，得 211i i I tg =α (17-5) 式(17-4和式(17-5)表明，只要知道任意两个相隔2/π的正弦量的瞬时值，就可以算出该正弦量的有效值和相位。

3. 综合自动化站中的微机型继电保护装置，通常不是安装在控制室内，而是安装在开关场的保护小室内。

保护屏除设有跳闸、合闸、启动失灵等出口压板外，装置的保护功能投入压板（如“主保护投入”等）可利用保护装置的数据通讯接口通过监控网络由值班员在远方直接进行投入或退出，可称之为“软压板”。

除此之外，保护屏通常还保留保护功能投入的“硬压板”。

你认为“软压板” 和“硬压板”应该采用何种逻辑关系？请说明你的理由。

答：问题关键点：图 两点乘积算 法采样示意图应采用“与”的逻辑。

理由如下：①当保护需要部分功能退出、但监控系统又不能操作“软压板”时，值班员能到保护屏前退“硬压板”。

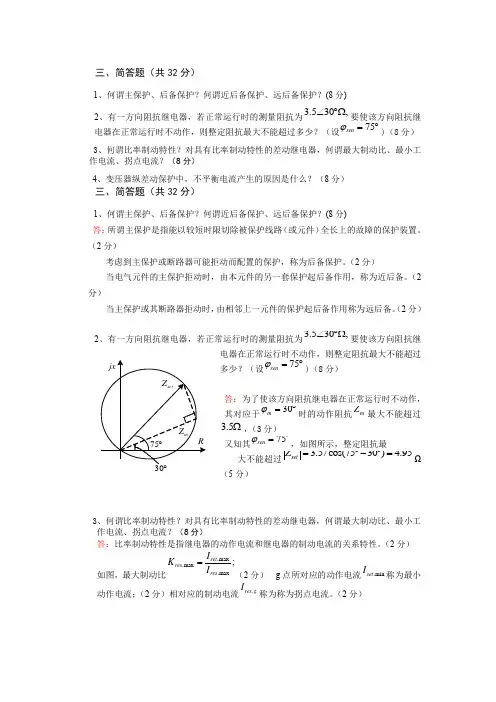

三、简答题（共32分）1、何谓主保护、后备保护？何谓近后备保护、远后备保护？(8分)2、有一方向阻抗继电器，若正常运行时的测量阻抗为要使该方向阻抗继电器在正常运行时不动作，则整定阻抗最大不能超过多少？（设)（8分） 3、何谓比率制动特性？对具有比率制动特性的差动继电器，何谓最大制动比、最小工作电流、拐点电流？（8分）4、变压器纵差动保护中，不平衡电流产生的原因是什么？（8分）三、简答题（共32分）1、何谓主保护、后备保护？何谓近后备保护、远后备保护？(8分)答：所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

（2分）考虑到主保护或断路器可能拒动而配置的保护，称为后备保护。

（2分）当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。

（2分）当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备。

（2分）2、有一方向阻抗继电器，若正常运行时的测量阻抗为要使该方向阻抗继电器在正常运行时不动作，则整定阻抗最大不能超过多少？（设)（8分）答：为了使该方向阻抗继电器在正常运行时不动作，其对应于时的动作阻抗最大不能超过，（3分） 又知其，如图所示，整定阻抗最 大不能超过Ω（5分）3、何谓比率制动特性？对具有比率制动特性的差动继电器，何谓最大制动比、最小工作电流、拐点电流？（8分）答：比率制动特性是指继电器的动作电流和继电器的制动电流的关系特性。

（2分）如图，最大制动比（2分） g 点所对应的动作电流称为最小动作电流；（2分）相对应的制动电流称为称为拐点电流。

（2分）3.530,∠︒Ω75sen ϕ=︒3.530,∠︒Ω75sen ϕ=︒30m ϕ=︒m Z 3.5Ω75sen ϕ= 3.5/cos(7530) 4.95set Z =︒-︒=.max .max .max ;set res res I K I =.min set I .res g I4、变压器纵差动保护中，不平衡电流产生的原因是什么？（8分）答：不平衡电流产生的原因是：1、变压器两侧电流互感器的计算变比与实际变比不一致（2分）；2、变压器带负荷调节分接头（2分）；3、电流互感器有传变误差（2分）；4、变压器的励磁电流（2分）。

1、三段式电流保护的作用分别是什么？各有什么优缺点？答：瞬时电流速断保护为本线路首端的主保护。

动作迅速、但不能保护线路全长。

限时电流速断保护为本线路首段的近后备、本线路末端的主保护、相邻下一线路首端的远后备。

能保护线路全长、但不能作为相邻下一线路的完全远后备。

定时限过电流保护为本线路的近后备、相邻下一线路的远后备。

保护范围大、动作灵敏、但切除故障时间长。

1-3.什么是主保护和后备保护？远后备和近后备有什么区别和特点？答：①主保护：把反映被保护元件严重故障，快速动作于跳闸的保护装置。

后备保护：在主保护系统失效时备用的保护装置。

②后备保护在同一安装处实现为近后备保护。

远后备保护对相邻元件保护各种原因拒动均能起到后备保护的作用，它实现简单、经济，因此要优先采用，只有在远后备不能满足要求时才考虑采用近后备保护。

1-4.继电保护装置的任务、基本要求、组成部分是什么？答：①自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏。

监视电力系统各元件，反映其不正常工作状态。

和电力系统中其他装置配合，提高系统的可靠性。

②基本要求：选择性、速动性、灵敏性和可靠性。

③由测量部分、逻辑部分和执行部分组成。

1-5.继电保护的基本原理是什么？答：根据电力系统故障时点气量通常会发生较大变化，偏离正常运行范围，利用故障电气量变化的特性构成各种保护。

2-5.电流互感器二次绕组的接线有哪几种方式？答：三相完全星形接线、不完全星形接线、两相电流差接线、三角形接线、一相用两只电流互感器串联或并联接线。

3-2．什么叫最大和最小运行方式，确定时考虑哪些因素？答：①对保护装置来讲，通过该保护的短路电流为最大的方式为系统的最大运行方式，而短路电流为最小时的方式则为系统的最小运行方式。

②对不同安装地点的保护装置，应根据网络接线的实际情况选取最大和最小运行方式。

在系统最大运行方式下发生三相短路故障时，保护装置的短路电流最大；而在系统最小运行方式下发生两相短路故障时，保护装置的短路电流最小。

继电保护简答题一、论述题（共6题，每题5分，共30分）1.什么是三段式电流保护？其各段是怎样获得动作选择性的？2.答：由无时限电流速断、限时电流速断与定时限过电流保护组合而构成的一套保护装置，称为三段式电流保护。

无时限电流速断保护是靠动作电流的整定获得选择性；时限电流速断和过电流保护是靠上、下级保护的动作电流和动作时间的配合获得选择性。

3.电压互感器的二次回路为什么必须接地？4.答：因为电压互感器在运行中，一次绕组处于高电压，二次绕组处于低电压，如果电压互感器的一、二次绕组间出现漏电或电击穿，一次侧的高电压将直接进入二次侧绕组，危及人身和设备安全。

因此，为了保证人身和设备的安全，要求除了将电压互感器的外壳接地外，还必须将二次侧的某一点可靠地进行接地。

5.什么是自动重合闸？电力系统为什么要采用自动重合闸？6.答：自动重合闸装置是将因故跳开后的断路器按需要自动投入的一种自动装置。

电力系统运行经验表明，架空线路绝大多数的故障都是瞬时性的，永久性故障一般不到10%。

因此，在由继电保护动作切除短路故障之后，电弧将瞬动熄灭，绝大多数情况下短路处的绝缘可以自动恢复。

因此，自动将断路器重合，不仅提高了供电的安全性，减少了停电损失，而且还提高了电力系统的暂态稳定水平，增大了高压线路的送电容量。

所以，架空线路要采用自动重合闸装置。

7.重合闸重合于永久故障上对电力系统有什么不利影响？8.答：（1）使电力系统又一次受到故障的冲击9.（2）使断路器的工作条件变得更加严重，因为在连续短时间内，断路器要两次切断电弧。

10.什么叫备用电源自动投入装置？11.答：为保证重要用户供电的可靠性，当工作电源因故失去电压后，自动将备用电源投入供电，这种装置叫备用电源自动投入装置，简称备自投装置。

12.什么是主保护、后备保护、辅助保护？13.答：主保护是指能满足系统稳定和安全要求，以最快速度有选择地切除被保护设备和线路故障的保护。

14.后备保护是指当主保护或断路器拒动时，起后备作用的保护。

继电保护试题答案一、填空题〔在以下各题的空格内填入恰当的内容，共20分，〕：1.测量保护交流回路对地绝缘电阻时，应使用1000V摇表，绝缘电阻阻值应大于10M欧姆。

2.所谓继电保护的“四性”是选择性、快速性、灵敏性和可靠性。

3.在继电保护二次回路中，按机械强度要求，控制电缆或绝缘导线的芯线最小截面为：强电控制回路，不应小于2；弱电控制回路，不应小于2。

4.WFB-800变压器差动保护通常采用波形比较和二次谐波制动两种方法躲励磁涌流。

5.防止跳跃继电器的电流线圈应接在防跳保持节点和跳闸线圈之间。

6.WXH-801(802)零序保护中使用的零序电压是自产3U0。

7.电压互感器二次回路通电试验时，为防止二次侧向一次侧反充电，应二次回路断开外，还应一次熔断器取下或断开刀开关。

8.电流互感器的二次回路与电压互感器的二次回路，不得共用一根电缆，电流互感器二次各相电流与中性线应置于同一电缆内；电压互感器二次各相电压与中性线亦应置于同一电缆内。

9.当阻抗继电器的动作阻抗等于0·9倍整定阻抗时，流入继电器的最小电流称之为最小精工电流，精工电流与整定阻抗的乘积称之为精工电压。

10.继电保护装置试验所用仪表的精度应为______级。

11.主要为了防止差动继电器误动作或误碰出口中间继电器造成母差保护误动，母差保护采用了电压闭锁元件。

12.WXH-801(802)装置跳闸出口采用了“三取二”闭锁，任一种保护压板退出后其__启动____元件不应退出，只是封锁其___跳闸__逻辑。

13.WMH-800母线保护装置要求母线上各元件TA的极性端必须一致；一般母联采一组TA，装置默认母联TA的极性与I母上的元件一致。

14.“相-地”制电力线载波高频通道由输电线路、高频阻波器、耦合电容器、结合滤波器_、高频电缆、保护间隙、接地刀闸、高频收发信机组成。

15.发电机与系统〔或两个不同的系统〕之间，同期并列的理想条件是__发电机电压与系统电压大小相等、相位相同和频率相等。

继电保护简答题继电保护简答题简答题基础知识1、“电力系统静态稳定是指电力系统受到大扰动后，能自动地恢复到原来运行状态的能力”，这种叙述是否正确？为什么？答：错。

应该是在受到微小的扰动后。

2、串联谐振回路和并联谐振回路哪个呈现的阻抗大？答：串联谐振回路阻抗最小，并联谐振回路阻抗最大。

3、现用电压表和电流表分别测量高阻抗和低阻抗，请问为保证精确度，这两块表该如何接线？答：对低阻抗的测量接法：电压表应接在靠负荷侧。

对于高阻抗的测量接法：电流表应接在靠负荷侧。

4、发电厂和变电站的主接线方式常见的有哪几种？答：发电厂和变电站的主接线方式常见的有六种，即：①单母线和分段单母线；②双母线；③多角形接线；④ 断路器接线；⑤多分段母线；⑥内桥、外桥接线。

5、长距离输电线路的作用是什么？答：长距离输电线路的作用是将远离负荷中心的大容量水电站或煤炭产地的坑口火电厂的巨大电功率送到负荷中心，或作为大电力系统间的联络线，担负功率交换的任务。

6、在一次设备上可采取什么措施来提高系统的稳定性？答：①减少线路阻抗；②在线路上装设串联电容；③装设中间补偿设备；④采用直流输电。

7、什么叫继电保护的选择性？答：选择性是指在对系统影响可能最小的处所，实现对断路器的控制操作，以终止故障或系统事故的发展。

8、对电力系统继电保护的基本性能有哪些要求？答：可靠性、选择性、快速性、灵敏性。

9、请问如何保证继电保护的可靠性？答：继电保护的可靠性应由配置合理、质量和技术性能优良的继电保护装置以及正常的运行维护和管理来保证。

10、继电保护可靠性是对电力系统继电保护的最基本性能要求，请问，它可以分为哪两个方面？答：可信赖性与安全性。

11、大接地电流系统、小接地电流系统的划分标准是什么？答：大接地电流系统、小接地电流系统的划分标准是依据系统的零序电抗X0与正序电抗X1的比值。

我国规定：X0/X1≤4～5的系统属于大接地电流系统，X0/X1>4～5的系统属于小接地电流系统。

简答题Lb5C1001 大电流接地系统，电力变压器中性点接地方式有几种?答：变压器中性点接地的方式有以下三种：(1)中性点直接接地。

(2)经消弧线圈接地。

(3)中性点不接地。

Lb5C1002 试述电力生产的几个主要环节。

答：发电厂、变电所、输电线。

Lb5C1003 二次回路的电路图按任务不同可分为几种?答：按任务不同可分为三种，即原理图、展开图和安装接线图。

Lb5C1004 发供电系统由哪些主要设备组成?答：发供电系统主要设备包括输煤系统、锅炉、汽轮机、发电机、变压器、输电线路和送配电设备系统等。

Lb5C1005 差动放大电路为什么能够减小零点漂移?答：因为差动放大电路双端输出时，由于电路对称，故而有效地抑制了零点的负反馈抑制了零点漂移，所以，差动放大电路能漂移；单端输出时，由于Re够减少零点漂移。

Lb5C2006 什么是“不对应”原理?。

答：所谓不对应原理是，控制开关的位置及断路器的位置不对应。

Lb5C2007 低频减载的作用是什么?答：低频减载的作用是，当电力系统有功不足时，低频减载装置自动按频减载，切除次要负荷，以保证系统稳定运行。

Lb5C2008 继电器的一般检查内容是什么?答：继电器一般检查内容有：(1)外部检查。

(2)内部及机械部分的检查。

(3)绝缘检查。

(4)电压线圈过流电阻的测定。

Lb5C2009 移相电容器过流保护起什么作用?答：移相电容器过流保护的作用是：(1)发生相间短路时，保护电容器组。

(2)作为电容器内部故障的后备保护。

Lb5C2010 变压器油在多油断路器，少油断路器中各起什么作用?答：变压器油在多油断路器中起绝缘和灭弧作用，在少油断路器中仅起灭弧作用。

Lb5C2011电压互感器有几种接线方式?答：有三种分别为：Y，y，d接线，Y，y接线，V，v，接线。

Lb5C2012 发电机手动同期并列应具备哪些条件?答：发电机并列条件：待并发电机的电压、频率、相位及运行系统的电压、频率、相位之差小于规定值。
