计算机控制技术课程设计2015/2016学年第二学期设计课题:基于大林算法的电路温度控制系统的设计专业:__ __班级: __ _学号:___ _______姓名:_______ _ _____2016年5月目录第一章课题简介 (1)1.1课题的目的 (1)1.1.1 本机实现的功能 (1)1.1.2 扩展功能: (1)1.2课题的任务及要求 (1)第二章系统方案设计 (2)2.1 水温控制系统的总体介绍 (2)2.2 系统框图 (2)2.3 闭环系统的工作原理 (2)第三章系统硬件设计 (3)3.1 系统原理图 (3)3.2 单片机最小系统设计 (3)第四章大林控制算法设计 (5)4.1 大林控制算法原理: (5)4.2 控制器的设计及公式推导过程 (6)4.3 采样周期的选择: (7)第五章水温控制系统的仿真 (7)5.1振铃现象 (7)5.2 Matlab仿真 (9)5.2 大林算法控制系统编程设计: (10)5.3各模块子程序设计 (11)5.3.1主程序设计 (11)5.3.2读出温度子程序 (12)5.5.3数码管显示模块 (13)5.5.4温度处理程序 (14)第六章小结与体会 (15)第七章参考文献 (16)第八章附录 (17)第一章课题简介1.1课题的目的1.1.1 本机实现的功能(1)利用温度传感器采集到当前的温度,通过AT89S52单片机进行控制,最后通过LED数码管以串行口传送数据实现温度显示。
(2)可以通过按键任意设定一个恒定的温度。
(3)将水环境数据与所设置的数据进行比较,当水温低于设定值时,开启加热设备,进行加热;当水温高于设定温度时,停止加热,从而实现对水温的自动控制。
(4)当系统出现故障,超出控制温度围时,自动蜂鸣报警。
1.1.2 扩展功能:(1)具有通信能力,可接收其他数据设备发来的命令,或将结果传送到其他数据设备。
(2)采用适当的控制方法实现当设定温度或环境温度突变时,减小系统的调节时间和超调量。
引言随着现代科学技术水品格发展,与其是近年来,电力工业的迅速发展,工业电阻炉尤其是钟罩式真空电阻炉越来越受人们的青睐。
工业钟罩式真空电阻炉是一种重要的热处理设备,它能使被加热零件脱气、脱氧、脱硫,以及能使有害杂质蒸发分离,避免零件氧化污染,而且它的温度容易调节,相对其它电阻炉来讲热惯性小升温时间短,它在工业中被广泛采用。
他一般具有较大的时间常数和一定的纯滞后时间,且滞后时间比较长,我们知道这样的系统村不利于现代化工业生产自动化水平提高,不利于产品质量和生产效率的提高。
但是一般来讲,对这样的系统在工业生产中要求没有超调量或超调量很小,调节时间希望在确定的采样时间内结束(虽然也希望尽快结束过渡过程,但是这是第二位的)。
因此超调试主要的设计目标,用一般的控制系统设计方法是不行的,用模拟仪表控制算法效果也欠佳。
IBM公司的大林于1968年提出一种针对工业生产过程中含有纯滞后的控制对象的控制算法,即大林算法。
它具有良好的效果,采用大林算法的意义在于大林控制算法能在一些具有纯滞后环节的系统中兼顾动静两方面的性能,可做到小超调小稳态误差。
控制效果比较理想。
对工程实际应用具有很大的意义。
第一章钟罩式真空电阻炉1.1钟罩式真空电阻炉钟罩式真空电阻炉所谓钟罩式系指炉膛位于工作台面以上,钟罩可以升降,由侧面装卸工件,所以又称侧装式。
图1-1所示为双位钟罩式真空炉。
这种型式的炉子其加热器有两种安装方式:一种是装在钟罩内,随钟罩升降,这时,固定在炉盖上的电极汇流排5也要随盖运动。
另一种是固定在静止的台面板上,电极汇流排需从机架下方引入。
钟罩式真空电阻炉的基本参数见表1-1所示。
图1-1 双位钟罩式真空电阻炉1-机架;2-真空系统;3-观察孔;4炉体;5-汇流排;6-电气部分;7-变压器;8-升降机构。
表1-1 钟罩式真空电阻炉的基本参数(SJ861-74)最高温度(℃)炉膛尺寸(工位直径高)(毫米)热态真空度(毫米汞柱)额定功率及相数恒温区尺寸及温差功率(千瓦)相数恒温区尺寸(沿高度方向)(毫米)温差(℃)100030020025101103 100 20350250215130030020025101153 100 203502502201.2钟罩式真空电阻炉的结构1.2.1钟罩式真空电阻炉的隔热屏隔热屏是一种炉衬形式,常用于周期作业真空电阻炉,其特点是热惯性很小而透热性很大。
大林算法在温度控制中的应用.ppt————————————————————————————————作者:————————————————————————————————日期:引言随着现代科学技术水品格发展,与其是近年来,电力工业的迅速发展,工业电阻炉尤其是钟罩式真空电阻炉越来越受人们的青睐。
工业钟罩式真空电阻炉是一种重要的热处理设备,它能使被加热零件脱气、脱氧、脱硫,以及能使有害杂质蒸发分离,避免零件氧化污染,而且它的温度容易调节,相对其它电阻炉来讲热惯性小升温时间短,它在工业中被广泛采用。
他一般具有较大的时间常数和一定的纯滞后时间,且滞后时间比较长,我们知道这样的系统村不利于现代化工业生产自动化水平提高,不利于产品质量和生产效率的提高。
但是一般来讲,对这样的系统在工业生产中要求没有超调量或超调量很小,调节时间希望在确定的采样时间内结束(虽然也希望尽快结束过渡过程,但是这是第二位的).因此超调试主要的设计目标,用一般的控制系统设计方法是不行的,用模拟仪表控制算法效果也欠佳。
IBM公司的大林于1968年提出一种针对工业生产过程中含有纯滞后的控制对象的控制算法,即大林算法。
它具有良好的效果,采用大林算法的意义在于大林控制算法能在一些具有纯滞后环节的系统中兼顾动静两方面的性能,可做到小超调小稳态误差。
控制效果比较理想。
对工程实际应用具有很大的意义。
第一章钟罩式真空电阻炉1。
1钟罩式真空电阻炉钟罩式真空电阻炉所谓钟罩式系指炉膛位于工作台面以上,钟罩可以升降,由侧面装卸工件,所以又称侧装式。
图1—1所示为双位钟罩式真空炉。
这种型式的炉子其加热器有两种安装方式:一种是装在钟罩内,随钟罩升降,这时,固定在炉盖上的电极汇流排5也要随盖运动.另一种是固定在静止的台面板上,电极汇流排需从机架下方引入。
钟罩式真空电阻炉的基本参数见表1-1所示。
图1—1 双位钟罩式真空电阻炉1-机架;2—真空系统;3-观察孔;4炉体;5-汇流排;6—电气部分;7—变压器;8-升降机构。

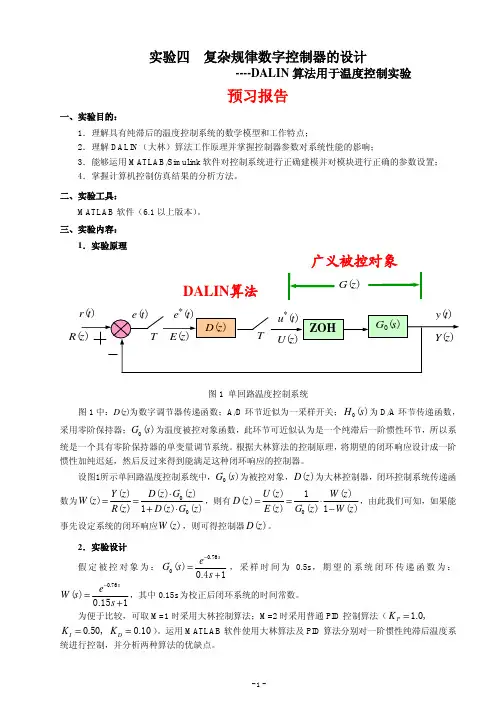

实验四 复杂规律数字控制器的设计----DALIN 算法用于温度控制实验预习报告一、实验目的:1.理解具有纯滞后的温度控制系统的数学模型和工作特点;2.理解DALIN (大林)算法工作原理并掌握控制器参数对系统性能的影响;3.能够运用MA TLAB/Simulink 软件对控制系统进行正确建模并对模块进行正确的参数设置; 4.掌握计算机控制仿真结果的分析方法。
二、实验工具:MA TLAB 软件(6.1以上版本)。
三、实验内容:1.实验原理图1 单回路温度控制系统图1中:D (z )为数字调节器传递函数;A/D 环节近似为一采样开关;0()H s 为D/A 环节传递函数,采用零阶保持器;0()G s 为温度被控对象函数,此环节可近似认为是一个纯滞后一阶惯性环节,所以系统是一个具有零阶保持器的单变量调节系统。
根据大林算法的控制原理,将期望的闭环响应设计成一阶惯性加纯迟延,然后反过来得到能满足这种闭环响应的控制器。
设图1所示单回路温度控制系统中,0()G s 为被控对象,()D z 为大林控制器,闭环控制系统传递函数为00()()()()()1()()D z G z Y z W z R z D z G z ⋅==+⋅,则有0()1()()()()1()U z W z D z E z G z W z ==⋅−,由此我们可知,如果能事先设定系统的闭环响应()W z ,则可得控制器()D z 。
2.实验设计假定被控对象为:0.760()0.41se G s s −=+,采样时间为0.5s ,期望的系统闭环传递函数为:0.76()0.151se W s s −=+,其中0.15s 为校正后闭环系统的时间常数。
为便于比较,可取M=1时采用大林控制算法;M=2时采用普通PID 控制算法( 1.0,P K = 0.50,I K = 0.10D K =)。
运用MA TLAB 软件使用大林算法及PID 算法分别对一阶惯性纯滞后温度系统进行控制,并分析两种算法的优缺点。
