国内外压敏电阻型号及参数国内外压敏电阻型号及参数压敏电阻220V电压的电路国内型号：MYG14K471（对应的国外型号：US 470NR-14D）MYG05K471（对应的国外型号：US 470NR-5D）22V左右的电路国内型号：MYG14K470（对应的国外型号：US 470NR-14D）MYG05K470（对应的国外型号：US 470NR-5D）。
压敏电阻型号及参数压敏电阻百科名片压敏电阻“压敏电阻"是中国大陆的名词，意思是在一定电流电压范围内电阻值随电压而变，或者是说"电阻值对电压敏感"的阻器。
英文名称叫“Voltage Dependent Resistor”简写为“VDR”, 或者叫做“Varistor"。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器称为"突波吸收器",有时也称为“电冲击（浪涌）抑制器（吸收器）”。
目录[隐藏]1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数[编辑本段]1、压敏电阻电路的“安全阀”作用压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值" UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。
利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
[编辑本段]2、压敏电阻的应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。
压敏电阻常用型号及参数压敏电阻是一种能够根据外界压力变化而改变电阻值的电子元件。
它具有负温度系数，也就是说，当外加电压不变时，电阻的值随外界压力的增大而减小，因此通常用于测量或检测应变、压力、力等物理量的变化。
在工业、电子、汽车、医疗、通信等领域有广泛应用。
常用的压敏电阻有以下几个型号及其参数：1.NTC热敏电阻型号：MF-11、MF-52参数：-额定电阻值：10Ω~10MΩ-额定功率：0.125W~5W-工作温度范围：-55℃~+125℃- 热敏系数：3000~5000ppm/℃2.ZOV压敏电阻型号：SMD0805、SMD1206、SMD1210、SMD1812参数：-额定电压：6V~1800V-额定功率：0.05W~1W- 响应时间：≤25ns-温度系数：残差电阻变化≤±10%(-55℃~+100℃)3.BZ压敏电阻型号：5D-7、10D-18、14D-7、20D-11参数：-额定电压：5V~680V-额定功率：0.3W~3W-耐压：220V~1500V- 响应时间：≤1ns4.PTC热敏电阻型号：PTC-17、PTC-29、PTC-30参数：-额定电阻值：1Ω~160Ω-额定功率：0.5W~2W-响应时间：≤2sT压敏电阻型号：CL10、CL21、CL31参数：-额定电压：6V~300V-额定功率：0.1W~0.75W-容量变化量：20%~50%这些是常用的几种压敏电阻型号及其参数，不同的型号适用于不同的应用场景。
在选择压敏电阻时，需要根据具体的应用需求来确定合适的型号和参数，如额定电阻值、额定功率、工作温度范围、额定电压等。
压敏电阻还有许多其他型号和参数，可以根据具体需求进行选型。
压敏电阻的作用型号及其参数压敏电阻（Varistor）是一种用于电子电路保护的元器件，主要用于抵御过电压或过电流引起的损害。
它的主要作用是在过电压或过电流时，快速降低电路的电压，并将多余的能量转化为热能来保护电路。
压敏电阻的主要构造是由金属氧化物块堆积而成，因此也被称为氧化锌压敏电阻。
它的内部结构是由氧化锌颗粒之间的金属电极构成，当施加正向电压时，氧化锌颗粒之间的电导率较低，电流通过较小，当施加反向电压时，氧化锌颗粒之间存在高电导通道，电流通过较大，从而起到电压调节的作用。
1. 额定电压（Rated Voltage）：压敏电阻可承受的最高电压，一般以DC电压表示。
2. 最大脉冲能量（Maximum Pulse Energy）：压敏电阻能够吸收的最大脉冲能量，它与电压和时间的乘积有关。
3. 峰值电流（Peak Current）：压敏电阻能够承受的最大峰值电流，一般以单位时间内电流的最大值表示。
4. 电压-电流特性曲线（Voltage-Current Characteristic Curve）：用于表示压敏电阻在不同电压下的电流变化关系，一般呈非线性曲线。
5. 响应时间（Response Time）：压敏电阻由正常工作状态转变为响应状态所需的时间。
6. 温度特性（Temperature Coefficient）：压敏电阻在温度变化时电阻值的变化程度，一般以百分比或每度C表示。
1. MOV（Metal Oxide Varistor）：是最常见的压敏电阻，广泛应用于电力设备、仪器仪表、通信设备等领域。
2. CTVS（Ceramic Transient Voltage Suppressor）：采用陶瓷封装，具有高压响应能力和高能量吸收能力，常用于电网保护和电子设备保护。
3. SMD Varistor：表面贴装型压敏电阻，适用于集成电路和小型电子设备。
4. ZOV（Zinc Oxide Varistor）：特点是响应速度快，常用于无线设备的保护。

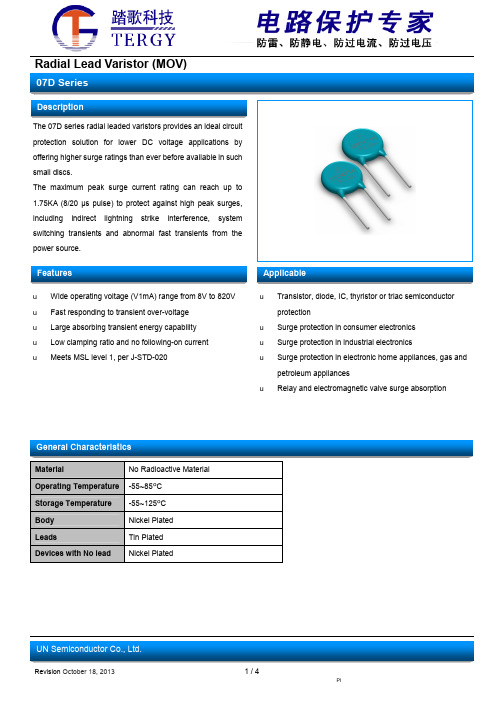

Specifications 规格说明:□Varistor Voltage Range 压敏电阻动作电压范围18V~1800V(dc)□Peak Current For 8/20us Current Wave 在8/20us 电流波形最大通流量100A~1800A □Energy Range For 10/1000us Current Wave 在10/1000us 电流波形的能量范围0.4J~1092J □Storage Temperature Range 储存温度范围-40℃~125℃□Operation Ambient Temperature Range 作业环境温度范围储存温度范围-40℃~85℃□Typical Response Time 反应时间〈25ns □Insulation Resistance 绝缘电阻≧1000MΩDK05,07.10142025Chip Diameter 芯片直径Φ5mm Φ7mm Φ10mm Φ14mm Φ20mm Φ25mmChip .Shape芯片形状Varistor Voltage 压敏电阻动作电压例如Examples:47×100=47V47×101=470V 11×102=1100V470471112Tolerance 误差K .±10%L .±15%M .±20%OrCustomer Special Requirem ent圆形DiscHighSurge/Lead Style高焦/脚型□空白常规□J 高能品□S 直脚□O 外弯脚□I 内弯脚□H 高低脚Part Number Code7471•07D SpecifiationDimension of Componentfor StandardProduct标准品尺寸规格(图1：直脚产品图）（图2：外弯脚产品图）（图3：方形产品简图）（图4：脚距图）Dimension Table尺寸规格:Unit:mmSizesMAX CP Wired±0.05F±1.0Lmin L1min C±0.4PmaxD H H105D7.510.5130.6 5.0±1.02020 1.2 3.0 07D912150.6 5.0±1.02020 1.2 3.0 10D12.516.519.50.87.5±1.02020 1.8 3.0 14D16.52023.50.87.5±1.02020 1.8 3.0 20D2326.529.50.81.07.5±1.010.0±1.02020 1.8 3.0Product Thickness（Tmax)Table成品厚度尺寸:Unit:mm Part Code05D07D10D14D20D E(±1.0)180K 3.4 3.6 4.0 4.1 4.4 1.3220K 3.6 3.8 4.0 4.3 4.5 1.4270K 3.8 4.0 4.3 4.5 4.8 1.5330K 3.5 3.7 4.1 4.2 4.5 1.7390K 3.7 3.9 4.3 4.4 4.7 1.8470K 3.8 4.1 4.5 4.6 4.9 1.8560K 3.8 4.2 4.5 4.7 4.7 1.9680K 4.0 4.3 4.5 4.5 5.0 2.2820K 3.3 3.5 3.9 4.0 4.3 1.6101K 3.6 3.8 4.2 4.3 4.6 1.8121K 3.8 4.0 4.4 4.5 4.82151K 4.1 4.3 4.7 4.8 5.1 1.8181K 3.2 3.4 3.8 3.9 4.2 1.6201K 3.3 3.5 3.9 4.0 4.3 1.7221K 3.4 3.6 4.0 4.1 4.4 1.7241K 3.5 3.7 4.1 4.2 4.5 1.8271K 3.7 3.9 4.2 4.3 4.6 1.9301K 3.9 4.1 4.3 4.4 4.7 2.1331K 4.0 4.2 4.5 4.6 4.9 2.2361K 4.1 4.3 4.7 4.8 5.1 2.3391K 4.2 4.4 4.8 4.9 5.2 2.5431K 4.4 4.6 5.0 5.1 5.4 2.5471K 4.8 5.0 5.2 5.5 5.8 2.6511K 5.0 5.2 5.5 5.6 5.9 2.6561K 5.2 5.4 5.7 5.8 6.1 2.8621K 5.3 5.5 5.7 5.8 6.13681K 5.4 5.6 5.8 5.9 6.2 3.2751K 5.6 5.8 6.0 6.1 6.4 3.4781K— 6.0 6.3 6.4 6.7 3.7821K— 6.3 6.5 6.6 6.9 3.4911K—— 6.6 6.77.0 3.7102K——7.07.17.44112K——7.47.57.9 4.3122K———7.78.1 5.2142K———8.79.1 5.6152K———996162K———9.79.9 6.7182K———9.710.17.4Tape and Reel Specifications编带装尺寸规格(图1：Straight Leads05\07D\10D)(图2：Crimped Leads05D\07D\10D)(图3：Straight Leads10D\14D\20D)(图4：Crimped Leads10D\14D\20D)Packaging Specifications包装说明书Bulk Packaging散装:Taping Packaging编带包装:Packing Dimensions in mm Series MinQuantity(pcs) Ammo05D、07D1500/100010D、14D1000/75020D500/250 Reel05D、07D1500/100010D、14D1000/75020D500/250 Or Customer RequestSeries Min./Plastic bagQuantity05D1000PCS07D1000PCS10D500PCS14D500PCS20D250PCS25D200PCSPerformance Characteristics（Electrical)性能特性The maximum current within the varistorimpulse current(8/20us)applied two times以8/20之标准波形电流加于压敏电阻器两端两次，中间间隔压偏移量在±10以内之最大电流值。
SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数：1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。
4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。
压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。
</P< p>（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形式：（1）当压敏电阻在抑制暂态过电压时能量超过其额定容量时，压敏电阻会因过热而损坏，主要表现为短路、开路。
MYL表示防雷型压敏电阻MYE表示高负荷型压敏电阻,也有厂家用MYT表示通用型，MYL表示防雷型.选用方法(一般情况）:1、压敏电压值应大于实际电路的电压峰值，一般为：U1mA =K1×/K2×K3× UCU1mA ---- 压敏电压UC ---- 电路直流工作电压（交流时为有效值）K1 ---- 电源电压波动系数，一般取1.2K2 ---- 压敏电压误差,一般取0.85K3 ---- 老化系数,一般取0.9交流状态下，应将有效值变为峰值，即扩大√2倍，实际应用中可参考此公式通过实验来确定压敏电压值。
国内外压敏电阻型号及参数国内外压敏电阻型号及参数压敏电阻220V电压的电路国内型号：MYG14K471（对应的国外型号：US 470NR-14D）MYG05K471（对应的国外型号：US 470NR-5D）22V左右的电路国内型号：MYG14K470（对应的国外型号：US 470NR-14D）MYG05K470（对应的国外型号：US 470NR-5D）。
压敏电阻型号及参数压敏电阻百科名片压敏电阻“压敏电阻"是中国大陆的名词，意思是在一定电流电压范围内电阻值随电压而变，或者是说"电阻值对电压敏感"的阻器。
英文名称叫“Voltage Dependent Resistor”简写为“VDR”, 或者叫做“Varistor"。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器称为"突波吸收器",有时也称为“电冲击（浪涌）抑制器（吸收器）”。
目录[隐藏]1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数[编辑本段]1、压敏电阻电路的“安全阀”作用压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值" UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。
利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
[编辑本段]2、压敏电阻的应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。
压敏电阻参数知识片式电阻器亦称表面贴装电阻器，它与其它片式元器件（SMC及SMD）一样，是适用于表面贴装技术(SMT)的新一代无引线或短引线微型电子元件。
其引出端的焊接面在同一平面上。
片式压敏电阻器(VARISTOR)是压敏电阻器的一种，它是用氧化锌非线性电阻元件作为核心而制成的电冲击保护器件。
氧化锌非线性电阻元件是以氧化锌(ZnO)为主体材料，添加多种其他微量元素，用陶瓷工艺制成的化合物半导体元件。
它的基本特性是电流一电压关系的非线性。
当加在它两端的电压低于某个阀电压，即“压敏电压”时，它的电阻值极大，为兆欧级；而当加在它两端的电压超过压敏电压后，电阻值随电压的增高急速下降，可小到欧姆级、毫欧姆级。
压敏电阻器与普通电阻器不同，普通电阻器遵守欧姆定律，而片式压敏电阻器的电压与电流则呈特殊的非线性关系。
当片式压敏电阻器两端所加电压低于标称额定电压值时，其电阻值接近无穷大，内部几乎无电流流过。
当片式压敏电阻器两端电压略高于标称额定电压时，它将被迅速击穿导通，并由高阻状态变为低阻状态，工作电流也急剧增大。
当其两端电压低于标称额定电压时，片式压敏电阻器又能恢复为高阻状态。
当压敏电阻器两端电压超过其最大限制电压时，压敏电阻器将完全击穿损坏，无法再自行恢复。
一般而言，片式压敏电阻器的制作工艺流程如下：叠层，切割，排胶，烧结，倒角，涂敷，端电极，电镀。
片式压敏电阻器广泛地应用在家用电器及其它电子产品中，起过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。
片式压敏电阻器的主要参数有：标称电压、电压比、最大控制电压、残压比、通流容量、漏电流、电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容等。
(1) 压敏电压(VARISTOR VOLTAGE)MYG05K规定通过的电流为0.1mA，MYG07K、MYG10K、MYG14K、MYG20K标称电压是指通过1mA直流电流时，压敏电阻器两端的电压值。
