避雷线、避雷针与避雷器有什么作用避雷线、避雷针与避雷器的作用一、避雷线和避雷针的作用用于防止直击雷，使在它们保护范围内的电气设备（架空输电线路及变电站设备）遭直击雷绕击的几率减小。

二、避雷器的作用通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压幅值。

避雷器既可用来防护大气过电压，也可用来防护操作过电压。

附1，避雷线和避雷针的作用是什么避雷线和避雷针的作用是从被保护物体上方引导雷电通过，并安全泄人大地，防止雷电直击，减小在其保护范围内的电器设备（架空输电线路及通电设备）和建筑物受到直击雷的概率。

补充：避雷线避雷线是铁质的，避雷针是铜质（也可以是银质的），避雷针顶端向天，避雷网埋地，避雷线连接避雷针，雷雨季节，雷电从天空从避雷针进入避雷线直至埋地的避雷网，是除去雷击保护建筑物或仪器的设施.大都用于建筑，变压器电线竿，机房，发射架等.避雷线分圆截面和扁截面两大类型。

接复层金属包基体金属的不同分为：铅包钢、铅包铜、铜包钢、铅包钢避雷线。

避雷针用于高层建筑、烟囱或油罐上.下引可用避雷线连接.避雷针由针体及安装类别结构件构成.针类采纳不锈钢；针体须用铜包钢圆棒或钢管为基材.避雷针又名防雷针，是用来保护建筑物等避开雷击的装置.在高大建筑物顶端安装一根金属棒，用金属线与埋在地下的一块金属板连接起来，利用金属棒的尖端放电，使云层所带的电和地上的电渐渐中和，从而不会引发事故.避雷针规格必需符合GB标准，每一个级别的防雷需要的避雷针规格都不一样。

附2，避雷针的作用装置避雷针是避开雷击的有效方法.在房屋最高处竖一金属棒，棒下端连一条充足粗的铜线，铜线下端连一块金属板埋入地下深处潮湿处.金属棒的上端须是一个尖头或分叉为几个尖头.有了这样的装置，当空中有带电的云时.避雷针的尖端因静电感应就集中了异种电荷，发生尖端放电，与云内的电相中和，避开发生激烈的雷电、这就是避雷针能避雷的一方面.但这种作用颇慢，假如云中积电很快，或一块带有大量电荷的云蓦地飞来，有时来不及按上述方式中和，于是有猛烈的放电，加雷电仍会发生。

避雷针的工作原理： 在雷雨天气，高楼上空出现带电云层时，迅雷针和高楼顶部都被感应上大量电荷，由于避雷针针头是尖的，而静电感应时，导体尖端总是聚集了最多的电荷．这样，避雷针就聚集了大部分电荷．避雷针又与这些带电云层形成了一个电容器，由于它较尖，即这个电容器的两极板正对面积很小，电容也就很小，也就是说它所能容纳的电荷很少．而它又聚集了大部分电荷，所以，当云层上电荷较多时，避雷针与云层之间的空气就很容易被击穿，成为导体．这样，带电云层与避雷针形成通路，而避雷针又是接地的．避雷针就可以把云层上的电荷导人大地，使其不对高层建筑构成危险，保证了它的安全． 避雷针的种类：直击雷避雷针/特殊避雷针/提前预放电避雷针/雷电河马避雷针/离子式避雷针/LTP-02普通避雷针/单针式普通避雷针/ESE避雷针等。

型号：普通型避雷针一、主要特点：产品材质选用304不锈钢，抗锈蚀、外表美观。

安全可靠，机构坚固，抗冲击能力强，流通量大。

针尖具有较强接闪溶化耐受能力。

二、工作原理：避雷针使雷云和大地间的电场发生电容放电效应，进而使雷电击与避雷针上，雷电流沿着避雷针及其引下线，直接泄入大地。

使避雷针周围一定空间范围的物体(建筑物等)免遭雷击而得到保护。

参数：型号雷电通流量地阻要求抗风强度针高重量特性订货号AD-D100P 200KA ≤10Ω≤80m/s 1.0(m) ≤4Kg普通型避雷器（surge arrester）工作原理：能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。

避雷器通常接于带电导线与地之间，与被保护设备并联。

当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。

避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而达到保护电力设备的作用。

避雷针与避雷针的作用避雷器的作用原理通常是将避雷器与被保护设备并联在导线和地面之间。

当被保护设备在正常工作电压下运行时，避雷器将不动作，即视为对地开路。

当发生过电压危及被保护设备绝缘时，避雷器立即动作，将高压冲击电流引至地面，以限制电压幅值，保护电气设备绝缘。

当过电压消失时，避雷器迅速恢复原状，使系统能正常供电。

避雷器的作用是通过并联放电间隙或非线性电阻的作用，减小涌流波的幅值，降低被保护设备的电压值。

避雷器既能保护大气过电压，又能保护运行过电压。

避雷器的作用是限制过电压，保护电气设备。

避雷器是一种使雷击电流流入大地，使电气设备不产生高压的装置。

主要有保护间隙式、管式、阀式、氧化锌避雷器。

各类避雷器的作用是保护间隙型，主要用于供电线路的防雷保护。

阀式避雷器由火花隙和阀片电阻组成。

阀片电阻材料为特殊碳化硅。

当有雷电过电压时，火花间隙被击穿，阀片电阻下降，雷电电流被引入大地。

这样可以保护电气设备免受雷击电流的影响。

在正常情况下，火花隙不会破裂，阀板的电阻会上升，从而阻止正常的交流电流通过。

氧化锌避雷器是一种防护性能优越、耐污染、重量轻、阀门性能稳定的防雷设备。

Fyl-10氧化锌避雷器既可作为雷电过电压保护，又可作为内部运行过电压保护。

FS类型0。

22~0.5kv低压阀式避雷器可作为低压交流电动机和低压配电设备的雷电过电压保护。

低压0。

22-0.5kV，my31系列氧化锌变阻器可用于低压配电设备的过电压保护和内部运行过电压保护。

在额定电压下，流过氧化锌避雷器阀板的电流仅小于10-5a，相当于绝缘子。

因此，它可以隔离工作电压和阀板而不产生火花隙。

当作用在金属氧化锌避雷器上的电压超过固定值（启动电压）时，阀片“传导”将通过阀片向地面释放大电流。

此时其剩余电压不超过被保护设备的耐受电压，达到保护目的地。

之后，当动作电压低于动作电压时，阀门自动终止“开”状态，恢复绝缘状态。

因此，在整个过程中不存在电弧燃烧和熄灭的问题。

避雷器的种类及应用场合避雷器是一种用于保护电气设备和人员安全的电气器件，广泛应用在各种建筑物、设备和系统中。

根据其工作原理和应用场合的不同，可以分为多种类型的避雷器。

下面将介绍几种常见的避雷器及其应用场合。

1. 金属氧化物避雷器（MOA）金属氧化物避雷器是一种最常见的避雷器，也是使用最广泛的一种。

它主要由非线性电阻元件、电极和外壳组成。

当系统电压超过设定电压时，非线性电阻元件将变为导电状态，将过电压引入地下引流，保护设备和系统。

它适用于各种输电线路、变电站、工厂、住宅和办公楼等需要保护的场合。

2. 避雷针避雷针也是一种常见的避雷器，它主要由一根尖锐的金属杆和接地装置组成。

避雷针通过将电荷引导到地下来保护建筑物或设备。

避雷针通常安装在建筑物的高处，如屋顶、烟囱和塔等。

它适用于各种建筑物，特别是那些暴露在雷电攻击风险较高的区域。

3. 金属气体避雷器（GAP）金属气体避雷器是一种基于气体击穿特性工作的避雷器。

它由两个金属电极之间的气体间隙组成，当系统电压超过设定电压时，气体会发生击穿，形成导电通路，将过电压引向地下。

金属气体避雷器适用于中低压配电线路、工业设备和家用电器等场合。

4. 电流限制型避雷器电流限制型避雷器采用特殊材料制成的阻性电阻元件，能够限制过电压时的电流，并将其引向地下。

这种避雷器适用于对电流敏感的设备和系统，如计算机、通信设备和测控仪器等。

5. 无压缩气体避雷器无压缩气体避雷器是一种新型的避雷器，它通过利用气体冷缩效应来工作。

当系统电压超过设定电压时，无压缩气体中的某些分子会冷缩成固体，形成导电通路，将过电压引导到地下。

这种避雷器适用于特殊的高压和超高压输电线路。

总之，避雷器是一种重要的电气设备，用于保护建筑物、设备和人员免受雷电侵害。

根据不同的工作原理和应用场合，可以选择合适的避雷器来提供有效的过电压保护。

除了上述介绍的几种主要避雷器外，还有其他一些特殊用途的避雷器，如电力电子设备用避雷器、光纤通信设备用光纤避雷器等。

避雷针和避雷设备的安装在现代社会中，雷击事故频发，给人们的生命财产安全带来了极大的威胁。

为了保护人们的安全，避雷针和避雷设备的安装显得尤为重要。

本文将就避雷针和避雷设备的安装进行探讨，并提供相关的安装步骤和建议。

一、避雷针的安装避雷针是一种有效防护建筑物和人员免受雷击的设备。

其安装需遵循一定的原则和步骤。

1.选择合适的位置避雷针的位置选择是十分关键的。

一般来说，避雷针应该安装在建筑物最高点的顶部。

同时，也要确保避雷针与周围建筑物或物体的距离足够，以免发生雷击时对其产生干扰或影响。

2.安装避雷针导线安装避雷针导线是避雷针安装的重要部分。

导线的选择应注意其导电性能和耐腐蚀性。

在安装导线时，要确保其能够平稳而直接地延伸到地面，同时也要保证导线的安全可靠固定在建筑物上。

3.接地系统的建立接地系统对于避雷针的安装至关重要。

接地系统应该能够迅速将雷电能量引入地下，减少损坏。

在建立接地系统时，要选择合适的导线和导地体，并确保导线与地下埋设的导地体之间的连接牢固可靠。

二、避雷设备的安装除了避雷针外，还有一些其他的避雷设备也需要进行安装。

1.避雷带的安装避雷带是一种用于小范围建筑物或设备的避雷装置。

其安装主要包括避雷带的固定和接地系统的建立。

在选择避雷带时，要考虑建筑物的特点和雷击风险，并确保其材质和接地系统的质量可靠。

2.避雷器的安装避雷器是一种用于保护电气设备和线路免受雷击的装置。

其安装主要包括避雷器的选择和安装位置的确定。

在选择避雷器时，要根据电气设备的类型和功率进行选取，并确保其在电路中的正确连接和安装。

三、避雷设备的维护与注意事项1.定期检查和维护为了保证避雷设备始终处于良好的工作状态，定期检查和维护是必不可少的。

应定期检查避雷针、导线、接地系统以及其他避雷设备的安装情况，如有发现问题需要及时修复或更换。

2.注意安全操作在进行避雷设备的安装、检修和维护时，必须严格按照操作规程进行，并做好安全防护措施。

避雷设备涉及高空作业和电气设备，操作人员必须具备相关的专业技能和安全意识，确保安全施工。

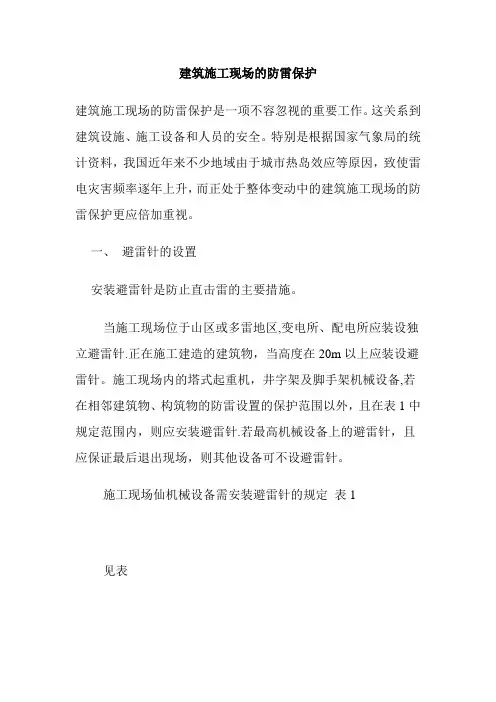

建筑施工现场的防雷保护建筑施工现场的防雷保护是一项不容忽视的重要工作。

这关系到建筑设施、施工设备和人员的安全。

特别是根据国家气象局的统计资料，我国近年来不少地域由于城市热岛效应等原因，致使雷电灾害频率逐年上升，而正处于整体变动中的建筑施工现场的防雷保护更应倍加重视。

一、避雷针的设置安装避雷针是防止直击雷的主要措施。

当施工现场位于山区或多雷地区,变电所、配电所应装设独立避雷针.正在施工建造的建筑物，当高度在20m以上应装设避雷针。

施工现场内的塔式起重机，井字架及脚手架机械设备,若在相邻建筑物、构筑物的防雷设置的保护范围以外，且在表1中规定范围内，则应安装避雷针.若最高机械设备上的避雷针，且应保证最后退出现场，则其他设备可不设避雷针。

施工现场仙机械设备需安装避雷针的规定表1见表避雷针的接闪器一般选用ф16mm圆钢，长度为1~2m，其顶端应车制成锥尖.接闪器须热镀锌。

机械设备上的避雷针的防雷引下线可利用该设备的金属结构体，但应保证电气联接。

机械设备所有的动力、控制、照明、信号及通信等线路，应采用钢管敷设.钢管与机械设备的金属结构体作焊接以保证其接地通道的电气连接。

二、避雷器装设避雷器是防止雷电侵入波的主要措施。

高压架空线路及电力变压器高压侧应装设避雷器，避雷器的安装位置应尽可能靠近变电所。

避雷器宜安装在高压熔断器与变压器之间，以保护电力变压器线路免于遭受雷击。

避雷器可选用FS-10型阀式避雷器，杆上避雷器应排列整齐、高低一致。

1 0kV避雷器安装的相间距离不于小350 mm。

避雷器引线应力求做到短直、张驰适度、连接紧密，其引上线一般采用16mm2的铜芯绝缘线，引下线一般采用25mm2的钢芯绝缘线。

避雷器防雷接地引下线采用“三位一体”的接线方式,即：避雷器接地引下线、电力变压器的金属外壳接地引下线和变压器低压侧中性点引下线三者连接在一起，然后共同与接地装置相连接.这样,当高压侧落雷使避雷器放电时，变压器绝缘上所承受的电压,即为避雷器的残压，将无损于变压器绝缘。

避雷器和避雷针的原理完全不同.
避雷器是用来保护电器及线路的.当它感应到电流或电压突然变大时,能及时断开电路,保护
电路中的电器在这种时候不受破坏.
避雷针则是用来引导雷电的,当有雷电的危险时,避雷针因为有良好的接地,它能把大地的电压通过尖端放电来释放掉,就算受到雷击,也能把电流引入大地而不会对建筑物造成较大的损害.
比较专业的答案：
避雷针：避雷针实际是引雷针，一般避雷针比所有的被保护物体高，避雷针的顶部为金属尖端，底部与接地网作良好连接，接地电阻一般在10欧姆以下。

在雷雨天气，由于顶部尖端对电场的强烈畸变作用，吸引附近雷云对避雷针尖端放电，通过良好的接地中和雷云电荷，从而保护其它物体免遭雷击。

避雷器：避雷器实际上是一种非线性极好的电阻，在高电压下电阻很小，在低电压下电阻很高，作用类似于稳压二极管。

目前避雷器一般为氧化锌避雷器，主要元件为氧化锌阀片。

避雷器在电力系统中与被保护设备并联，正常时泄漏电流很小，不影响系统运行。

当系统有过电压时（即超过正常运行电压的高电压），避雷器即呈现低电阻泄放能量，同时限制系统电压的幅值，确保电气设备的绝缘不被击穿。

避雷针——直接接地。

利用电荷尖端放电现象不让雷击发生。

避雷针和被保护物体是分开的，可以保护比较集中的重要物体。

避雷器——间接接地。

利用过电压放电现象让雷击电压通过避雷器进入大地。

避雷器和被保护物体是连接的，可以保护带电物体，如输电线路。

在正常状态下避雷器内部是不导电的，遇到雷击的时候，它是导电的。

防雷的基本措施有哪些？（1）防雷装置是利用其高出被保护物的突出地位，把雷引向自身，然后通过引下线和接地装置，把雷电流泄入大地。

常见的防雷装置有：避雷针、避雷网、避雷带、避雷线、避雷器等。

根据保护的对象不同，接闪器可选用避雷针、避雷线、避雷网或避雷带。

避雷针主要用于建筑物和构筑物的保护；避雷线主要作为电力线路的保护；避雷网和避雷带主要用于建筑物的保护；避雷器是防止雷电侵入波的一种保护装置。

（2）电离防雷是一种新技术，它由顶部的电离装置，地下的地电流收集装置及连接线组成。

电离防雷装置是利用雷云的感应作用，或采用放射性元素在电离装置附近形成强电场，使空气电离，产生向雷云移动的离子流。

这样，雷云所带电荷便得以缓慢中和并泄漏，从而使空气电场强度不超过空气的击穿强度，消除落雷条件，抑制雷击发生。

（3）可燃、易燃液体贮罐的防雷措施是：1）金属油罐的防雷：因为金属油罐本身就有着良好的屏蔽性能，只要油罐顶板有足够的厚度，利用自身的保护是可以满足要求的。

当油罐顶板厚度大于3.5毫米（mm）且装有呼吸阀时，可不设防雷装置。

但油罐体做良好的接地，接地点不少于两处，间距不大于30米（m）。

当罐顶板厚度小于3.5毫米（mm）时，虽装有呼吸阀，也就要在罐顶装设避雷针，且避雷针与呼吸阔的水平距离不应小于3米（m）。

保护范围高出呼吸阀不应小于2米（m）。

2）非金属油罐的防雷，应采用独立的避雷针，以防直接雷击。

同时还应有防雷电感应措施。

对覆土厚度大于0．5米（m）的地下非金属油罐，可不考虑防雷措施。

但呼吸阀、量油孔、采光孔应做良好接地，接地点不少于两处。

防雷术语防雷装置包括接闪器、引下线、接地装置、过电压保护器及其它连接导体的总合。

接闪器直接受雷击的避雷针、避雷带（线）、避雷网，以及用作接闪器的金属屋面和金属构件。

引下线连接接闪器与接地装置的金属导体。

接地装置接地体和接地线的总合。

接地体埋入土壤中或混凝土基础中具备散流用的导体。

接地线从引下线断接卡或换线处至接地体的连接导体。

防雷装置有哪些-防雷措施有哪些-个人收集整理勿做商业用途.Word资料个人收集整理勿做商业用途防雷装置有哪些?防雷措施有哪些?避雷针、避雷线、避雷网、避雷带、避雷器都是经常采用的防雷装置。

一套完整的防雷装置包括接闪器、引下线和接地装置。

上述的针、线、网、带都只是接闪器，而避雷器是一种专门的防雷装置。

1、接闪器避雷针、避雷线、避雷网和避雷带都是接闪器，它们都是利用其高出被保护物的突出地位，把雷电引向自身，然后通过引下线和接地装置，把雷电流泄入大地，以此保护被保护物免受雷击。

接闪器所用材料应能满足机械强度和耐腐蚀的要求，还应有足够的热稳定性，以能承受雷电流的热破坏作用。

（1）避雷针一般用直径为20mm左右的镀锌圆钢或钢管制成，长2500mm左右，端部呈尖状，也可分叉设置，经引下线与接地装置连接。

避雷针主要用于保护高耸孤立的建筑物或构筑物及其周围的设施，也常用来保护室外的变配电装置。

图1避雷针（2）避雷网用镀锌圆钢或扁钢沿屋顶边檐设置避雷线，再用同样钢管制成6×6m或6×10m或10×10m的方格。

避雷网主要用于平顶或斜顶屋面且屋顶面积较大的建筑物。

（3）避雷带用镀锌圆钢或扁钢沿建筑物的四周设置。

避雷带主要用于保护高层建筑的立侧面免遭雷击，它和屋顶的避雷针或避雷网一起组成完整的避雷系统。

（4）避雷线一般采用截面积不小于35mm2的镀铸钢绞线与架空线路同杆同塔架设，架设方法与垂度要求与架空线路相同，并且在首尾几中间各部位与接地装置相连。

避雷线主要用于保护与其同杆架设的架空线路及其周围的设施。

接闪器最小尺寸见表8-1。

接闪器装设在烟囱上方时，由于烟气有腐蚀作用，应适当加大尺寸。

表1 接闪器常用材料的最小尺寸类别规格圆钢或钢管扁钢圆钢直径/mm钢管直径/mm 截面/mm2厚度/mm避雷针针长1m以下1220--针长1～2m 1625--针在烟囱上方20---避雷网和避雷带网格6m×6m至10m×10m8-484网格在烟囱上方12-10042、避雷器避雷器并联在被保护设备或设施上，正常时装置与地绝缘，当出现雷击过电压时，装置与地由绝缘变成导通，并击穿放电，将雷电流或过电压引入大地，起到保护作用。
