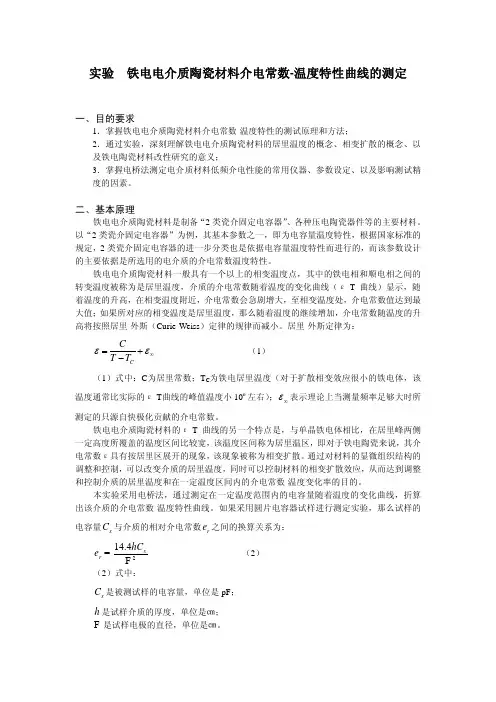

实验 铁电电介质陶瓷材料介电常数-温度特性曲线的测定一、目的要求1．掌握铁电电介质陶瓷材料介电常数-温度特性的测试原理和方法；2．通过实验，深刻理解铁电电介质陶瓷材料的居里温度的概念、相变扩散的概念、以及铁电陶瓷材料改性研究的意义；3．掌握电桥法测定电介质材料低频介电性能的常用仪器、参数设定、以及影响测试精度的因素。
二、基本原理铁电电介质陶瓷材料是制备“2类瓷介固定电容器”、各种压电陶瓷器件等的主要材料。
以“2类瓷介固定电容器”为例，其基本参数之一，即为电容量温度特性，根据国家标准的规定，2类瓷介固定电容器的进一步分类也是依据电容量温度特性而进行的，而该参数设计的主要依据是所选用的电介质的介电常数温度特性。
铁电电介质陶瓷材料一般具有一个以上的相变温度点，其中的铁电相和顺电相之间的转变温度被称为是居里温度，介质的介电常数随着温度的变化曲线（ε-T 曲线）显示，随着温度的升高，在相变温度附近，介电常数会急剧增大，至相变温度处，介电常数值达到最大值；如果所对应的相变温度是居里温度，那么随着温度的继续增加，介电常数随温度的升高将按照居里-外斯（Curie-Weiss ）定律的规律而减小。
居里-外斯定律为：CC T T εε∞=+− （1） （1）式中：C 为居里常数；T C 为铁电居里温度（对于扩散相变效应很小的铁电体，该温度通常比实际的ε-T 曲线的峰值温度小10º左右）；ε∞表示理论上当测量频率足够大时所测定的只源自快极化贡献的介电常数。
铁电电介质陶瓷材料的ε-T 曲线的另一个特点是，与单晶铁电体相比，在居里峰两侧一定高度所覆盖的温度区间比较宽，该温度区间称为居里温区，即对于铁电陶瓷来说，其介电常数ε具有按居里区展开的现象，该现象被称为相变扩散。
通过对材料的显微组织结构的调整和控制，可以改变介质的居里温度，同时可以控制材料的相变扩散效应，从而达到调整和控制介质的居里温度和在一定温度区间内的介电常数-温度变化率的目的。
