美国电线电缆标准AWG对照表

美制电线标准AWG与公制、英制单位对照及UL 线材基本介绍在以太网和xDSL接入网设计中，经常会碰到诸如24AWG、26AWG等等表示电缆直径的方法。

其实AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。

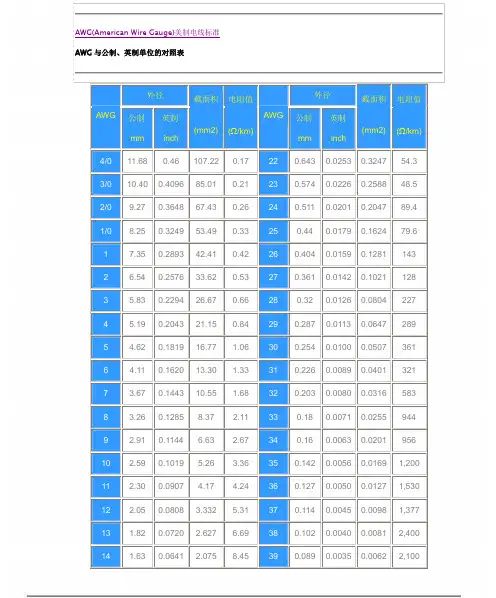

下表是AWG 与公制、英制单位的对照表。

其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。

例如，常用的电话线直径为26AWG，约为0.4mm。

AWG外径截面积(mm2)电阻值(Ω/km)AWG外径截面积(mm2)电阻值(Ω/km)公制mm英制inch公制mm英制inch4/011.680.46107.220.17220.6430.02530.324754.3 3/010.400.409685.010.21230.5740.02260.258848.5 2/09.270.364867.430.26240.5110.02010.204789.4 1/08.250.324953.490.33250.440.01790.162479.6 17.350.289342.410.42260.4040.01590.12811432 6.540.257633.620.53270.3610.01420.10211283 5.830.229426.670.66280.320.01260.08042274 5.190.204321.150.84290.2870.01130.06472895 4.620.181916.77 1.06300.2540.01000.05073616 4.110.162013.30 1.33310.2260.00890.04013217 3.670.144310.55 1.68320.2030.00800.03165838 3.260.12858.37 2.11330.180.00710.02559449 2.910.1144 6.63 2.67340.160.00630.020195610 2.590.1019 5.26 3.36350.1420.00560.01691,20011 2.300.0907 4.17 4.24360.1270.00500.01271,53012 2.050.0808 3.332 5.31370.1140.00450.00981,37713 1.820.0720 2.627 6.69380.1020.00400.00812,40014 1.630.0641 2.0758.45390.0890.00350.00622,10015 1.450.0571 1.64610.6400.0790.00310.00494,08016 1.290.0508 1.31813.5410.0710.00280.00403,68517 1.150.0453 1.02616.3420.0640.00250.00326,30018 1.020.04030.810721.4430.0560.00220.00255,544 190.9120.03590.566726.9440.0510.00200.002010,200 200.8130.03200.518933.9450.0460.00180.00169,180 210.7240.02850.411642.7460.0410.00160.001316,300由表中归纳出的AWG与英寸的关系如下：AWG = A lg inch - B其中，A＝-19.93156857，B＝9.73724。

AWG美标电线规格————————————————————————————————作者：————————————————————————————————日期：2电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。

这里列出一些常用的线材线规对照表供参考：电线电缆的标志上会出现很多字符，各自都代表不同的意思。

在此列举一些常用的字符简介如下：电源线：SPT = Service Parallel Thermoplastic（服务性平行的热塑性塑料）HPN = Heater Parallel Neoprene（加热器平行的橡胶）S = Service 服务性 (SO, SOW, ST, STW) O - Oil 油性 W C Wet 湿 T CThermoplastic 热塑性塑料SJ = Service Junior 小型服务性(SJO, SJOW, SJT, SJTW) O - Oil 油性 W C Wet湿 T C Thermoplastic热塑性塑料SV = Service Vacuum Cleaner 吸尘器(SVT, SVO) O - Oil 油性 T C Thermoplastic热塑性塑料电子线：Class I 内部使用；Class II 外部使用Group A 不承受机械磨损；Group B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（Cable in Cable tray）；FT6：水平燃烧和烟熏测试。

vw-1是电线的防火等级Ul,VW-1测试标准，实验规定试样保持垂直，用试验用的喷灯(火焰高度125mm，热功率500W)燃烧15秒钟，然后停止15秒钟，反复5次。

合格标准为：1、余火焰不可超过60秒钟2、试样不可烧损25%以上，3、垫在底部的外科用棉不可被落下物引燃。

例如：“CSA AWM I A 90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。

第2页共3页
线规对照表
中国线规 CWG
直径 mm
美国线规
AWG 线号 直径 mm
0000
11.693
000
10.422
9.00
2/0 (00) 9.266
8.00
1/0 (0) 8.251
7.10
1
7.348
6.3
2
6.544
5.6
3
5.00
4
4.5
5
4.00
6
5.827 5.189 4.621 4.115
1 7.35 0.2893 42.41 0.42 26 0.404 0.0159 0.1281 143
2 6.54 0.2576 33.62 0.53 27 0.361 0.0142 0.1021 128
3 5.83 0.2294 26.67 0.66 28 0.32 0.0126 0.0804 227
14 1.63 0.0641 2.075 8.45 39 0.089 0.0035 0.0062 2,100
15 1.45 0.0571 1.646 10.6 16 1.29 0.0508 1.318 13.5 17 1.15 0.0453 1.026 16.3 18 1.02 0.0403 0.8107 21.4 19 0.912 0.0359 0.5667 26.9 20 0.813 0.0320 0.5189 33.9 21 0.724 0.0285 0.4116 42.7
3/0 10.40 0.4096 85.01 0.21 23 0.574 0.0226 0.2588 48.5
2/0 9.27 0.3648 67.43 0.26 24 0.511 0.0201 0.2047 89.4

在硬件设计和线缆选型过程中，我们经常会碰到诸如16AWG、18AWG、24AWG、26AWG 等等表示电缆直径的方法。

实际上AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。

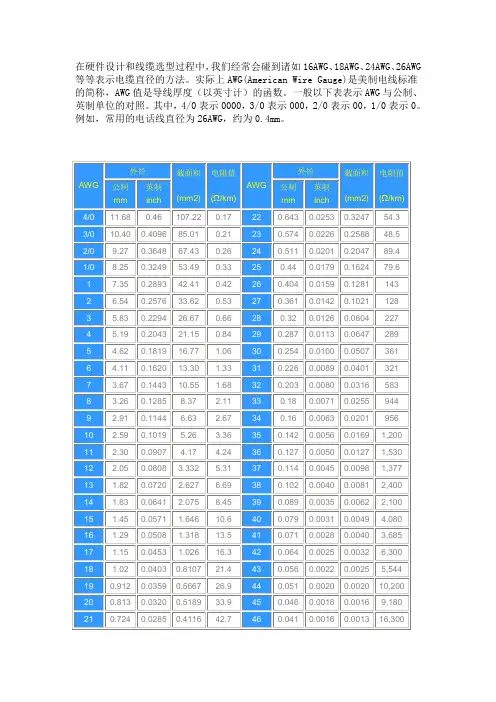

一般以下表表示AWG与公制、英制单位的对照。

其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。

例如，常用的电话线直径为26AWG，约为0.4mm。

由表中归纳出的AWG与英寸的关系如下：AWG = A lg inch - B其中，A＝-19.93156857，B＝9.73724。

11:18:05 UTC+0800Thu Dec 27 2007口决:：《10下五，100上二，25，35四三界，70，95两倍半，穿管，温度八九折，铜线升级算，裸线加一半。

》绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 3 5 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
