中天七建现场设施标准化做法图集之生活区

中天七建现场设施标准化做法图集——生活区三、生活区：所有在建项目条件允许的必须设置职工生活区，集中管理，生活区设置的基本要求：以人为本、统筹管理、设施完善、温馨如家。

此外生活区设置应充分考虑消防安全，生活区至少必须设置一条消防通道，道路宽度不小于4.0米。

尽量减少硬地化，增加绿化面积，营造良好的生活环境。

生活区平面布置图图示3-1-1 图示3-1-2图示3-1-3 图示3-1-4设置要求：1、宿舍搭设高度不超过两层。

宿舍朝向、间距符合日照、通风和消防要求。

内外高差不小于0.3m，四周应设散水和排水沟。

平面超过8间时，二层必须设置两跑楼梯，楼梯口必须设置一组灭火器。

2、宿舍室内净高不小于2.8m，通道宽度不小于1.2米，每间宿舍不超过10人，严禁使用通铺。

设置统一床铺（2.0*0.9m）、储物柜、脸盆架、鞋架、办公桌等设施，保持室内整洁，生活用品整齐堆放，禁止摆放作业工具，如图示3-1-1~3所示。

3、宿舍内应采取安装空调、淋雨等措施，降低夏季室内温度。

图示3-1-4。

4、每个宿舍门口须挂设宿舍人员名单牌，并根据实际情况更新。

5、宿舍楼二楼及以上走廊栏杆底部必须设置180~200mm踢脚板，防止杂物掉落。

图示3-2-1设置要求：布置图参照图示干燥，远离等污染源，持卫生整洁。

2、积可按每餐位分类存放。

餐厅应设置电风扇、消毒、灭蚊蝇等设施。

售菜排队区应根据售菜窗口设置2米左右的栏杆，保证工人排队买菜。

3、食堂工作人员必须着“三白”上班，并持有效健康证，健康证原件必须张贴于售菜间墙上。

食堂除餐厅外非炊事人员图示3-2-4 不得随意入内，确保食堂安全。

图示3-2-2 图示3-2-31、职工食堂共分储存间、制作间、售菜间和餐厅，平面3-2-1所示。

食堂应选在上风口，地势较高、厕所（离厕所不小于30m ）、垃圾站、有毒有害场所且便于防水的地方，有良好的通风和洁卫措施，保餐厅与厨房（包括辅房）面积之比不少于3:2（餐厅面1㎡估算）。

施工办公区及生活区标准化方案1、办公区1.1办公区总体布设办公区房屋采用拼装式活动板房，搭建不宜超过2层，并能满足安全、卫生、保温、通风、绿化等要求。

办公区的醒目位置悬挂标语宣传横幅，主要反映安全生产、文明施工、环境保护、科学管理和展示西成铁路、施工单位形象和企业文化的宣传标语。

制作标准详见《标准化管理形象手册》。

办公区地面硬化，有条件的在中心部位设置三面旗帜，分别悬挂国旗、企业及安全标志等旗帜。

办公区每栋房屋配备4kg干粉灭火器1只，挂于墙上1.5m高处。

1.2办公室项目部实行集体办公，办公室面积不小于120m2，净空高度控制在2.6m以上。

配备自动化、信息化办公设施，满足施工信息收集、整理、传送、文件资料归档等需要。

各部门挂部门职责、部门负责人职责、三标方针、目标牌、图表。

尺寸大小为0.6m×0.8m。

1.3会议室会议室面积不少于40m2，按满足40～60人座配置桌椅。

会议室整体布设要协调通一、美观大方。

在室内醒目位置，镶嵌红色“高标准建设西成铁路，高质量打造精品工程”等字样。

并合理设置七图一表，即：七图：组织机构框架图、施工平面图（包含线路平、纵断面图）、工程形象进度图、文明工地建设图、职业健康安全保证体系图、安全、质量、环保保证体系、创优规划框架图。

一表：晴雨表，张贴在项目部会议室。

以上图、表和镶嵌字样设置标准：高度统一，大小根据会议室定。

2、生活区2.1生活区总体布设生活区房屋采用拼装式活动板房，搭建不宜超过2层，并能满足安全、卫生保温、通风、绿化等要求。

生活区分为公共生活区、住宿生活区、饮食生活区等区域，在醒目位置张挂区域标识牌、卫生责任区公示牌、卫生管理制度，开展定期不定期的检查，经常保持卫生清洁。

上述标识牌、公示牌、制度牌设置标准：尺寸大小为0.6m×0.8m。

生活区应具备卫生急救、饮水等条件。

生活污水设沉淀池集中排放，尺寸大小自定。

2.2活动室娱乐活动室房间净空高度应控制在2.6m以上，选用阻燃建筑材料，地面硬化，门窗齐全，墙面抹灰刷白，室内具备娱乐条件，设施良好。

洗车池标准一、洗车池长度12-15m,宽度6m。

二、洗车池长度方向设置高度500mm、挡墙（宽度240）表面抹灰压光。

3、排水沟宽度300mm。

4、大门口必需设置洗车池，混凝土标号不小于C20，厚度不宜小于200 mm，车辆出入口位置设车辆冲洗装置和排水沟、沉沙池，并要有专人冲洗，冲洗水宜循环重复利用，保证带有泥土的车辆经冲洗后才能驶入城市街道。

八牌一图标准一、大门左右双侧砖砌围墙或大门入口处通道明显位置应设置“八牌一图”。

八牌一图”为：企业文化牌、平安生产牌、工程概况、文明施工牌、消防捍卫牌、企业简介牌、消防捍卫牌、治理人员名单及监督牌、施工平面布置图。

二、标牌尺寸：标牌采纳1200mmX800mm 制作。

3、标牌的材质：面板采纳有机板，架体材质为铝塑。

4、各类标志牌应设置牢固、美观，有条件能够亮化处置。

现场路面硬化标准1、现场场地和道路要平坦、通畅，知足消防要求，并设置相应的平安防护设施和平安标志，道路上不得堆放建筑材料或其它杂物。

二、施工行车道路硬化标准：在稳固的土基层上直接用 150 mm 厚以上的 C20混凝土路面进行硬化，道路宽 4m，要求平整、坚实、卫生，无翻浆积水现象。

3、施工人员通道硬化标准：用 50 mm 厚的 C10 以上混凝土硬化。

4、生产加工厂地、堆场场地硬化标准：100 mm 厚的 C20 混凝土硬化。

五、生活区场地硬化标准： 100 mm 厚的 C20 混凝土硬化。

六、所有硬化地面应高于其它未硬化场地 150 mm 以上；硬化路面边设置良好的排水沟。

7、闲置 4 个月以上的袒露空地宜作植草覆盖、密目网覆盖或设置围档距离。

加工棚标准一、在塔吊半径之内必需采纳双层防护如图，半径之外可采纳单层防护；图示尺寸可依照现场条件确信，但形式不得随意改动,防护板上必需做防水处置。

二、钢管刷红白漆，间距离 100 ㎜,机械电缆必需采纳埋地或穿钢管的形式进行珍惜。

3、操作场所挂设的标识牌有：机械验收合格牌、平安警示牌、操作规程。

说明1、本图册图例仅供参考，色彩和文字可根据企业标准制作。

2、本图册同一条目标注*号的两项，现场做法两者选一。

3、本图册黑体字部分为强制性标准，必须严格执行；其余条文为提高性标准，鼓励企业实行。

4、太原市中环路以内所有工程、中环路以外城市主干道两侧工程临边防护必须按照提高性标准（施工过程：1.1.4、5.1.3）执行。

5、本图册由太原市建筑安全监督管理站负责解释。

目录一、开工前1封闭管理 (4)2施工场地 (7)3材料管理 (15)4施工区 (20)5生活区 (24)6办公区 (35)7标志标牌 (36)二、施工过程1基坑工程 (44)2脚手架 (50)专业知识分享3高处作业吊篮 (53)4模板支架 (54)5高处作业 (55)6临时用电 (64)7塔式起重机 (66)8施工升降机/物料提升机 (67)9施工机具 (70)专业知识分享一、开工前专业知识分享1、封闭管理1.1现场大门1.1.1 施工现场应设置金属大门，并加有企业名称和工程项目标识。

1.1.2 现场采用定型化、工具式门柱和大文化，能够循环利用。

备注：门头书写项目名称门柱书写企业文化内容大门显示企业名称专业知识分享1.2围挡1.2.1市区主要路段的工地应设置高于2.5m 围挡，一般路段的工地应设置高于1.8m围挡。

1.2.2 围挡应沿工地四周连续设置。

1.2.3围挡应坚固、稳定、整洁、美观。

1.2.4围挡有能够展示公益性内容，不得少于围挡面积的3/5。

专业知识分享1.3保卫室1.3.1大门口应设置保卫室，实行出入人员登记制度。

1.3.2保卫室应有监控设备。

1.4 一卡通门禁管理系统1.4.1 应设置门禁管理系统，严禁闲散人员进入施工现场。

1.4.2一卡通供职工就餐、考勤、进入施工场地，记录职工在工程过程中的信息。

1.5“三区”隔离设置1.5.1 施工现场区域应与办公区、生活区划分清晰，并应采取相应的隔离措施。

专业知识分享2、施工场地2.1施工道路2.1.1根据施工平面图布局，设置施工道路、2.1.2施工现场主要道路、加工区、生活区应做硬化处理。

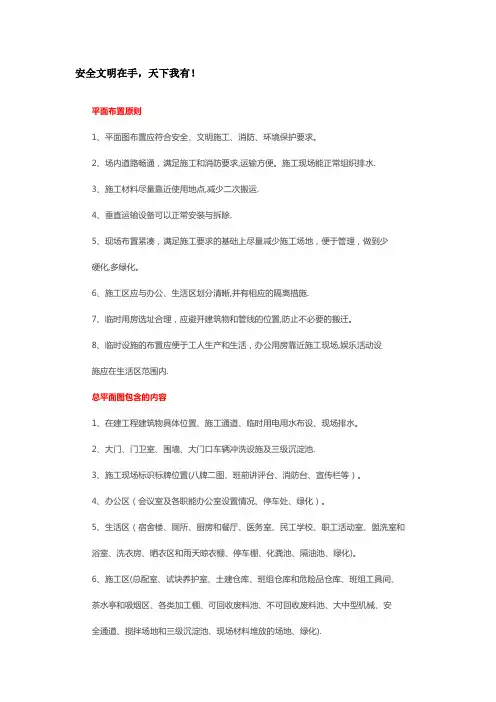

安全文明在手，天下我有！平面布置原则1、平面图布置应符合安全、文明施工、消防、环境保护要求。

2、场内道路畅通，满足施工和消防要求,运输方便。

施工现场能正常组织排水.3、施工材料尽量靠近使用地点,减少二次搬运.4、垂直运输设备可以正常安装与拆除.5、现场布置紧凑，满足施工要求的基础上尽量减少施工场地，便于管理，做到少硬化,多绿化。

6、施工区应与办公、生活区划分清晰,并有相应的隔离措施.7、临时用房选址合理，应避开建筑物和管线的位置,防止不必要的搬迁。

8、临时设施的布置应便于工人生产和生活，办公用房靠近施工现场,娱乐活动设施应在生活区范围内.总平面图包含的内容1、在建工程建筑物具体位置、施工通道、临时用电用水布设、现场排水。

2、大门、门卫室、围墙、大门口车辆冲洗设施及三级沉淀池.3、施工现场标识标牌位置(八牌二图、班前讲评台、消防台、宣传栏等）。

4、办公区（会议室及各职能办公室设置情况、停车处、绿化）。

5、生活区（宿舍楼、厕所、厨房和餐厅、医务室、民工学校、职工活动室、盥洗室和浴室、洗衣房、晒衣区和雨天晾衣棚、停车棚、化粪池、隔油池、绿化)。

6、施工区(总配室、试块养护室、土建仓库、班组仓库和危险品仓库、班组工具间、茶水亭和吸烟区、各类加工棚、可回收废料池、不可回收废料池、大中型机械、安全通道、搅拌场地和三级沉淀池、现场材料堆放的场地、绿化).门柱做法：采用定型化格构柱做法，型钢龙骨+铝板（或白铁皮),底部用化学螺栓固定（或与基础预埋件焊接）.门柱应具有足够的承载力以抵抗风力等荷载，刷防锈漆+白色油漆和中天蓝涂料。

1、门柱采用外砖砌、内浇捣砼柱，砼柱内配钢筋,表面1：2水泥砂浆粉刷。

门轴预埋铁件确保有足够的锚固力,门轴设置在门柱内侧。

2、门柱刷中天蓝涂料和白色防水涂料.风险区划分:施工区内,根据高空作业区的分布,划分一级、二级风险区。

一级风险区为塔吊工作范围内，以及外架周边区域。

二级风险区为施工现场除了一级风险区的其他区域。

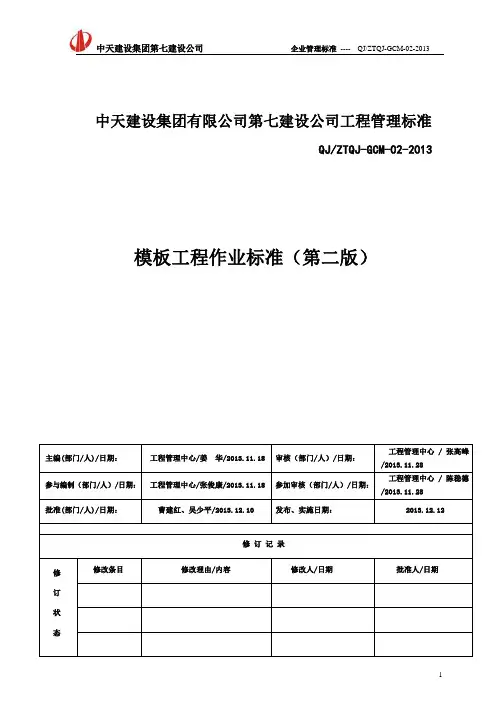

中天建设集团第七建设公司企业管理标准----QJ/ZTQJ-GCM-02-2013中天建设集团有限公司第七建设公司工程管理标准QJ/ZTQJ-GCM-02-2013 模板工程作业标准（第二版）主编(部门/人)/日期：工程管理中心/姜华/2013.11.18 审核（部门/人）/日期：工程管理中心 / 张高峰/2013.11.28参与编制（部门/人）/日期：工程管理中心/张俊康/2013.11.18 参加审核（部门/人）/日期：工程管理中心 / 陈稳德/2013.11.28批准(部门/人)/日期：曹建红、吴少平/2013.12.10 发布、实施日期：2013.12.12修订记录修修改条目修改理由/内容修改人/日期批准人/日期订状态1中天建设集团第七建设公司企业管理标准----QJ/ZTQJ-GCM-02-2013模板工程作业标准为了提高混凝土结构质量，统一施工标准，规范工序作业，结合“实测实量”相关制度及公司现状编制模板工程作业标准，模板工程作为辅助性结构，模板工程的优劣直接关系着混凝土工程的质量，请项目部认真学习、贯彻落实。

1.原材料控制：1.1 剪力墙、柱及梁模板建议选用镜面模板，平板建议选用竹胶板；梁底模板须加 2 根通长木方。

1.2 剪力墙、柱模板竖楞应采用 5#槽钢或50×100mm 的木方加固；平板模龙骨宜采用50×100mm 的木方。

1.3 模板支撑系统推荐采用碗扣架或插销式轮扣架作为模板支撑体系，不得使用门式架作为支撑体系。

轮扣式脚手架碗扣式脚手架2中天建设集团第七建设公司企业管理标准----QJ/ZTQJ-GCM-02-2013 2.模板加工及施工准备：2.1 施工前应根据设计图纸及模板工程专项方案进行图纸深化设计，绘制柱、墙、梁板配模图；并将配模图张贴在模板加工场指导模板加工、制作。

2.2 项目部组织管理人员、操作工人进行交底培训，使管理人员及工人熟悉公司的施工标准。

XX工程办公生活区临设专项施工方案编制人：审核人：审批人：日期：XX工程XX项目部目录一、编制原则、依据 (3)二、项目概况 (3)2.1工程概况 (3)2.1.1 临设场地地质地貌 (4)2.1.2 场地平整 (4)2.1.3 管理人员办公区及生活区临设布置 (4)2.1.4 临水临电布置 (5)2.2 工人生活区临设布置 (6)2.2.1 临设场地地质地貌 (6)2.2.2 场地平整 (6)2.2.3 工人生活区临设布置 (7)2.2.4 临水临电布置 (7)2.3 临时道路及围墙布置 (8)2.4 门禁系统概况 (10)三、施工安排 (11)四、平面布置规划 (11)4.1 现场平面布置原则 (11)4.2 场地布置依据 (12)4.3 管理人员办公区、生活区布置 (12)4.4 工人生活区布置 (12)4.5 现场出入口布置 (12)五、施工进度计划 (13)六、施工准备计划 (16)6.1 劳动力配置计划 (16)6.2 机械配置计划 (16)6.3 主要材料计划 (16)七、安全文明施工措施 (17)八、临设施工图纸 (18)8.1 临设总平面布置图 (18)8.2 生活区、办公区效果图 (18)8.3 管理人员生活区、办公区布置图 (18)8.4 工人生活区布置图 (18)办公生活区临设专项施工方案一、编制原则、依据1、尽可能利用永久性和组装式施工设施，减少设施的建造量，科学规划施工平面，减少施工用地；2、优化现场物资存放量，合理确定储存方式，减少库存和物资损耗；3、坚持“四节一保”、“绿色施工”原则；4、施工现场与工人生活区完全隔离，安全美观，便于管理；5、已有的工程总平面图及用地红线规划图；6、满足其他相关施工、消防、安全、卫生规定；7、无锡市建筑工程安全文明施工标准化工地标准；8、江苏省建筑工程安全文明施工标准化工地标准；9、企业临时设施管理标准。

二、项目概况2.1工程概况XX（XX工程）位于江苏省无锡市滨湖区马山镇太湖国家旅游度假区内，依据无锡市规划部门发布的地块规划设计要点和要求，该地块退太湖红线150米范围内为公共规划绿地，红线内规划总用地面积：1132.5亩（7755040平方米）。

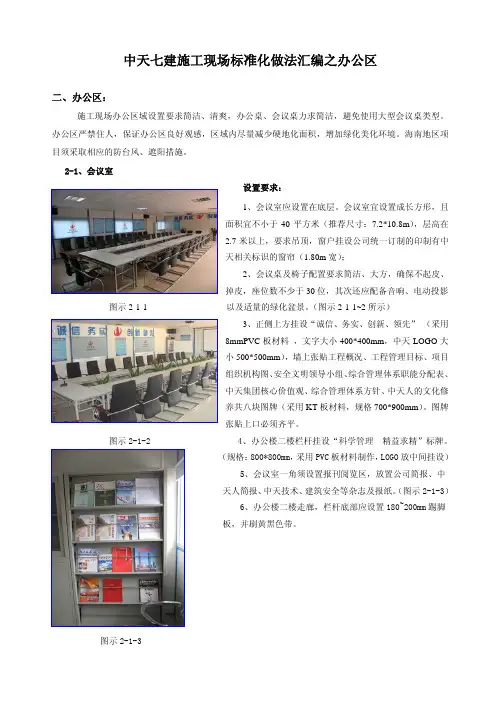

中天七建施工现场标准化做法汇编之办公区二、办公区：施工现场办公区域设置要求简洁、清爽，办公桌、会议桌力求简洁，避免使用大型会议桌类型。

办公区严禁住人，保证办公区良好观感，区域内尽量减少硬地化面积，增加绿化美化环境。

海南地区项目须采取相应的防台风、遮阳措施。

2-1、会议室设置要求：1、会议室应设置在底层。

会议室宜设置成长方形，且面积宜不小于40平方米（推荐尺寸：7.2*10.8m ），层高在2.7米以上，要求吊顶，窗户挂设公司统一订制的印制有中天相关标识的窗帘（1.80m 宽）；2、会议桌及椅子配置要求简洁、大方，确保不起皮、掉皮，座位数不少于30位，其次还应配备音响、电动投影图示2-1-1 以及适量的绿化盆景。

（图示2-1-1~2所示）3、正侧上方挂设“诚信、务实、创新、领先” （采用8mmPVC 板材料 ，文字大小400*400mm ，中天LOGO 大小500*500mm ），墙上张贴工程概况、工程管理目标、项目组织机构图、安全文明领导小组、综合管理体系职能分配表、中天集团核心价值观、综合管理体系方针、中天人的文化修养共八块图牌（采用KT 板材料，规格700*900mm ）。

图牌张贴上口必须齐平。

4、办公楼二楼栏杆挂设“科学管理 精益求精”标牌。

（规格：800*800mm，采用PVC 板材料制作，LOGO 放中间挂设）5、会议室一角须设置报刊阅览区，放置公司简报、中 天人简报、中天技术、建筑安全等杂志及报纸。

（图示2-1-3）6、办公楼二楼走廊，栏杆底部应设置180~200mm 踢脚 板，并刷黄黑色带。

图示2-1-3图示2-1-22-2、监控室设置要求：1、施工现场宜配置网络电子监控系统，以下位置必须监控探头：大门出入口、办公区走廊上部、塔吊上部及现场外围围墙，监控室宜与会议室相连，即时录像，监控室应安排专人负责监控，以实现全过程跟踪监控管理。

2、监控室尺寸一般为5.4*1.8或7.2*1.8m，挂设管理制度牌，设置专人值班，并有相关记录。

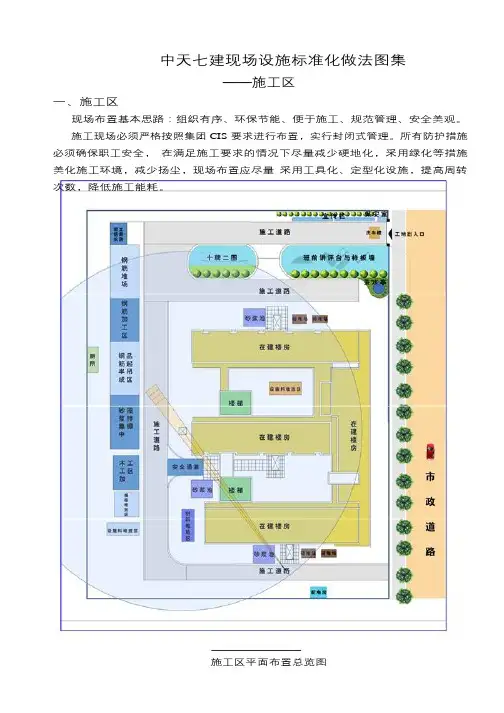

中天七建现场设施标准化做法图集——施工区一、施工区现场布置基本思路：组织有序、环保节能、便于施工、规范管理、安全美观。

施工现场必须严格按照集团 CIS要求进行布置，实行封闭式管理。

所有防护措施必须确保职工安全，在满足施工要求的情况下尽量减少硬地化，采用绿化等措施美化施工环境，减少扬尘，现场布置应尽量采用工具化、定型化设施，提高周转次数，降低施工能耗。

施工区平面布置总览图1-1、工地大门做法一：做法二：图示 1-1-1 图示 1-1-2做法三：设置要求：1、施工现场大门应庄重美观，采用无灯箱形式，尺寸宜为 2500X6000mm,门扇底部离地 50mm 左右。

2、根据柱头不同做法，推荐使用以上三种类型大门，具体尺寸如图示 1-1-1~3所示。

3、业主有特定要求的，参考业主做法进行，但宜体现中天元素。

4、大门主要构造宜参考下表。

图示 1-1-3名称材质规格做法及型式1、大门采用双开门，中间和底部设插销，两侧用五金门扇薄铁板2500×6000mm 件与门柱相连，内衬采用 20*40mm方管焊接。

2、大门铁皮厚度不少于1mm。

1、M5 混合砂浆砌筑；2、门轴设置处应浇筑 500~700mm 的混凝土柱，并预埋门柱灰砂砖600-700mm(完成面 800X800)不小于 10mm 厚的钢板。

3、水泥砂浆抹面，压光后满刮二道白色防水腻子；4、门柱还可以贴浅色面砖（45*95mm）。

门柱基础混凝土900×900×300mm 根据当地地质情况，建议基础埋深不小于 1m（厚度）；1、大门颜色为白色，上下各刷一道中天蓝色带，上色带宽 200mm，下色带颜色及色带油漆宽 500mm，门柱上色带宽 200mm，下色带与大门色带齐平。

2、大门在第二个工地重复利用时，应对大门进行二次刷漆，保证观感良好。

1、文字为中天蓝（C80M50），标志为中天红色（M100Y100）。

2、中文字体采用综艺体，英文字体为NEW TIMEROMAN。
