HB-3000布氏硬度计和布氏硬度计价格

H BS BS--3000型数显布氏硬度计使用说明书执行标准GB/T231.2北京时代创合科技有限公司目次一简介 (2)二主要技术参数 (2)三仪器的安装和调试 (2)1硬度计工作条件2拆箱和安装3操作面板及功能介绍4硬度计的使用5硬度计的调整和注意事项四附件（装箱单） (8)五特殊附件 (8)HB=0.102×一简介HBS-3000型数显布氏硬度计是光机电一体化的高新技术产品，该硬度计造型新颖，具有良好的可靠性，可操作性和直观性，是采用精密机械技术和光电技术的新型布氏测试仪器。

该机采用计算机软件编程，光电传感等技术。

通过按键输入，选择测试方法与硬度相互对照、储存等，在LCD 大屏幕显示屏上能显示试验方法、试验力，测量压痕长度、硬度值、试验力保持时间、试验力与硬度测量范围、测量次数，并能键入年、月、日期，试验结果和数据处理等，通过打印机输出，RS-232接口与计算机连网。

布氏硬度试验主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定，此外还可以用于硬质的塑料、电木等某些非金属材料硬度的测定。

适用于工厂、车间、试验室、大专院校和科研机构。

布氏硬度试验是用一定直径的钢球（D）,以规定试验力（F）压入被测试物体的表面（图1），经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕直径（d），计算压痕的球形表面积所承受的平均压力（N/mm 2），即布氏硬度值。

从以下计算公式中可得到布氏硬度值；2FπD(D-√D 2-d 2)式中：F-通过钢球压头加在试样上的试验力，ND-钢球直径，mm d-压痕直径，mm0.102—规定的系数。

图（1）二.主要技术参数1试验力级数：62.5kgf (612.5N)500kgf(4900N)100kgf(980N)750kgf(7350N)125kgf(1225N)1000kgf(9800N)187.5kgf(1837.5N)1500kgf(14700N)250kgf(2450N)3000kgf(29400N)2．硬度测试范围：（8～650）HBW3.示值精度：标准硬度块示值最大误差%(相对H)示值重复性误差≤125±30.03d 125<HBW≤225±2.50.025d >225±20.02d H—标准块的标定硬度值d—压痕直径的总平均值4.测微目镜放大倍率：20倍5.测微目镜最小分度值：0.625um 6.试样最大高度：200mm 7.压头中心至机体最大距离：135mm 8.电源电压：AC 220V 9.外形尺寸：(786×565×245)mm 10.重量：130kg 三.仪器的安装和调试3硬度计安装3.1去掉升降螺杆(4)和压头(6)之间的垫块，将升降螺杆(4)擦干净，涂上适量薄质机油润滑（图3）。

HB-3000C布氏硬度计HB-3000C布氏硬度计是一种常见的硬度测试设备，用于测量各种材料的硬度。

它是通过将一定大小和形状的钢珠或金刚石压入材料表面，然后通过计算所需的力量来衡量材料的硬度。

这个过程被称为布氏硬度测试。

HB-3000C布氏硬度计的特点HB-3000C布氏硬度计具有以下特点：1.精度高：该硬度计提供高精度的数字读数和重复性，可以确保准确的测试结果。

2.便携式设计：该硬度计采用紧凑的设计，可以轻松携带并在较小的工作区域中使用。

3.显示屏：该硬度计配备易于阅读的显示屏，可以显示测试结果、硬度单位、测试时间和其他相关信息。

4.多样性：该设备可测量多种材料的硬度，包括金属、塑料、陶瓷、橡胶、纸张等。

5.简单易用：该硬度计可以轻松操作，不需要专业知识和技能。

6.操作方便：该设备提供多种操作模式，包括手动、自动和连续，可根据需要进行选择。

HB-3000C布氏硬度计的应用领域HB-3000C布氏硬度计广泛用于以下领域：1.金属工业：用于测量各种金属材料的硬度，如铁、钢、铝、铜等。

2.塑料工业：用于测量各种塑料材料的硬度，如聚丙烯、聚氯乙烯、聚酰胺等。

3.陶瓷工业：用于测量各种陶瓷材料的硬度，如高铝瓷、氧化铝、氧化锆等。

4.橡胶工业：用于测量各种橡胶材料的硬度，如天然橡胶、丁苯橡胶、丁腈橡胶等。

5.纸张工业：用于测量各种纸张和纸板的硬度，如白卡纸、灰卡纸、双铜纸等。

HB-3000C布氏硬度计的使用方法以下是HB-3000C布氏硬度计的使用方法：1.准备测试：准备好需要测试的材料，并确认安装正确的测试头。

2.设置测试参数：选择所需的测试模式和硬度单位，并设置测试参数。

3.开始测试：使用测试头压入材料，并记录所需的测试力量和时间。

4.记录测试结果：记录测试结果并重复测试需要进行确认。

HB-3000C布氏硬度计的维护以下是HB-3000C布氏硬度计的维护：1.定期清洁设备：使用干净的布清洁设备，并清除测试垫。

常用硬度计分类硬度计技术指标硬度试验是机械性能试验中zui简单易行的一种试验方法。

为了能用硬度试验代替某些机械性能试验，生产上需要一个比较精准的硬度和强度的换算关系。

1.里氏硬度计（Dietmar Leeb）里氏硬度是依据的里氏硬度测试原理利用的微处理器技术设计而成。

2.布氏硬度（HB）以确定的载荷（一般3000kg）把确定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 （N/mm2）。

3.洛氏硬度计（HR）当HB450或者试样过小时，不能接受布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120的金刚石圆锥体或直径为1.59、3.18mm的钢球，在确定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

依据试验材料硬度的不同，分三种不同的情况HRA：是接受60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。

HRB：是接受100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。

HRC：是接受150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。

4. 维氏硬度（HV）以120kg以内的载荷和顶角为136的金刚石方形锥压入器压入材料表面，用载荷值除以材料压痕凹坑的表面积，即为维氏硬度值（HV）。

5 努氏硬度（HK）适用于高硬度材料的硬度测试（一般HV1000硬度以上的硬度测量）。

6.还有肖氏硬度计7.韦氏硬度计（HW）适用于铝合金类产品的韦氏硬度值测量。

8 石膏硬度计适用于建筑石膏硬度测量，将钢球置于试件上，测量在固定荷载作用下球痕的深度，经计算得出试件的石膏硬度。

以上硬度只是常用的几种，另外还有肖氏（HS）硬度、邵氏（HS）硬度、巴氏硬度、摩氏硬度等。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有貌似的相应关系。

由于硬度值是由起始塑性变形抗力和连续塑性变形抗力决议的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

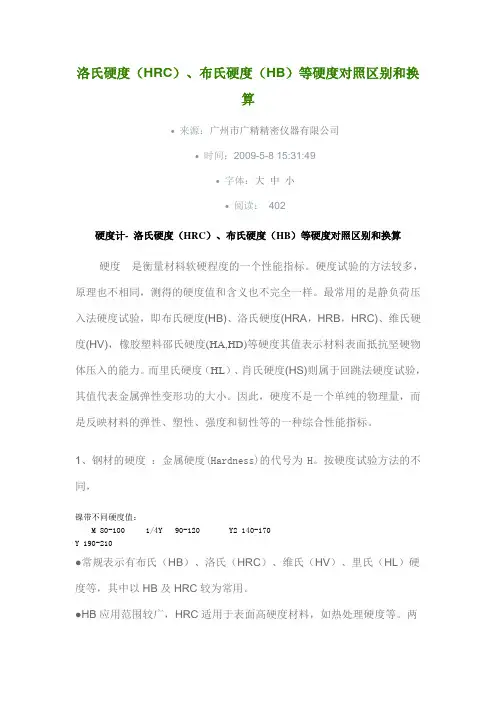

洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算•来源：广州市广精精密仪器有限公司•时间：2009-5-8 15:31:49•字体：大中小•阅读：402硬度计- 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，镍带不同硬度值：M 80-100 1/4Y 90-120 Y2 140-170Y 190-210●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
