直放站故障抢修指南第一节：室内2W射频：一.下行链路：1.故障现象：无信号输出或弱信号输出，故障分析：可能是下行HPA坏。
（这种情况在解决了UNLOCK问题后是遇到最多的。
现场判断方法：正常工作的高功放是很烫手的，坏高功放为温热，差异明显。
）故障处理：更换HPA。
2.故障现象：无信号输出或弱信号输出，故障分析：给下行XCVR供电的针断，下行XCVR损坏。
故障处理：换XCVR。
3故障现象：无信号输出或弱信号输出，故障分析：给下行XCVR供电的针没接好，XCVR未工作。
故障处理：把给XCVR供电的针接好。
4.故障现象：无信号输出或弱信号输出，故障分析：电源输出供电电压不正常（27V不正常，给下行HPA供电不正常，下行HPA不工作）。
故障处理：换电源模块。
5.故障现象：无信号输出或弱信号输出，故障分析：电源输出供电电压不正常（9V不正常，给其他模块供电不正常）。
故障处理：换电源模块。
6.故障现象：无信号输出，故障分析：软件显示上下行均UNLOCK。
故障处理：换芯片。
7.故障现象：无信号输出，故障分析：上下行均UNLOCK，但已换过芯片。
故障处理：换主控板。
8.故障现象：无信号输出，故障分析：软件显示上下行均UNLOCK，或者上行UNLOCK，下行LOCK，或者上行LOCK，下行UNLOCK。
此时已换过芯片或主控板。
故障处理：重新插牢PLL的数据线。
（经我研究发现，此数据线一头管上行，一头管下行，都插牢上下行均LOCK，如果一端没插牢就会出现以前就发现但一直没有解决的一个LOCK另一个UNLOCK的现象。
）9.故障现象：无信号输出或弱信号输出，故障分析：给下行LNA供电的针断或未接好。
故障处理：换LNA或接好针。
10.故障现象：无信号输出，软件显示下行输出功率非常高，30或40多dBm，故障分析：下行HPA很烫。
故障处理：此时的HPA已坏，换HPA。
二.上行链路：11.故障现象：有信号输出，但打不了电话或接续很慢（TX adjust值为正的20-30，30多以上就无法接续。
直放站信号覆盖异常及故障、告警处理方法结合江汉联通2012年汉宜城际高速铁路采用直放站覆盖方式建设期间、开通期间及运行过程中产生的多处信号覆盖异常、信号不稳定、基站信源站点告警、基站信源站点故障、直放站设备故障、直放站设备告警等的问题分析及相关处理方法做了一个总结，现记录如下：一、直放站开通前后遇到的各种问题现象:（一）、开通前期所遇到的故障、告警等问题现象：1、GSM信源设备产生的故障、告警：故障现象：信号稳定但通过网管监控发现基站存在分集接受丢失、RX分路接收不平衡、无法找到A接收器端的RX路径等接收不平衡告警，这些告警造成移动用户无法正常通话。
产生原因及相应处理方法：施工工艺缺陷：施工过程中对施工质量没严格要求，在MU至RRU及RRU到近端机各处连接的馈线接续方式及手法不到位，造成馈线接头和馈线连接处松动。
处理方法为施工整改，将不规范处补规范。
上下行增益不平衡：信源设备上下行两端增益不平衡造成的分集接收告警。
处理方法为在天馈线连接处加一个3DB负载促使其达到平衡。
二、开通后遇到各种问题的相应原因分析及处理方法：（一）、无信号故障现象：信号场强低于通话要求（要求：室外≥-85dBm）造成移动手机用户无法正常通话。
分为覆盖区无信号和非覆盖区无信号。
产生原因及相应处理方法：1、覆盖区无信号1)直放站不工作（如停电、设备硬件故障），导致无信号输出。
可通过直放站监控中心远程查询设备的运行情况，包括状态信息和参数信息中的下行输入、输出功率电平值等。
若查实为直放站设备故障所致，请致电各设备厂家协助处理。
2)直放站设备增益不足，导致输出信号变弱。
当前直放站设备下行输入功率电平值（由监控中心可查询到）较站点开通时下行输入功率电平值（可查设计或竣工文件）无较大变化（±5dB内）；当前直放站设备下行输出功率电平值（由监控中心可查询到）较站点开通时下行输出功率电平值（可查设计或竣工文件）变化较大（±5dB以上）。
直放站最常见故障及处理方法1、直放站轮询失败拨打监控电话是否可以打通，通的话重新轮询确定是否已恢复正常，不正常则去现场处理。
首先检查设备供电是否正常，检查电源模块工作是否正常，检查监控板工作是否正常，取出监控卡清除卡内短信，确认卡是否停机或损坏，还是不行检查软件设置参数是否正确，如短信中心号码设置是否正确等，没有问题检查MODEM接收信号是否正常，最后都不行就更换MODEM和监控板。
2、下行驻波告警首先用驻波仪检查直放站输出口主干馈线是否驻波过高，检查线路接头是否进水或被破坏，查出故障点整改后可以恢复，天馈驻波正常则调整直放站设备驻波告警参考值设置是否正确，或者降低直放站的输出功率可以得到解决。
3、下行欠功率告警首先检查直放站参数设置是否正确，调整增益是否可以恢复，如果数据正常，检查下行低噪放和功放，或是施主信号变小，还有可能施主基站频点更改直放站没有及时更新。
4、直放站覆盖区无信号`查施主天线是否有故障，检查分布系统是否被破坏。
5、直放站信号变弱电脑检查输出信号是否变小，参数设置是否改变，调整增益是否可以改善，检查分布系统是否驻波太高。
6、基站有上行干扰上行底噪大，主要是直放站离基站较近，增益太大。
通过减小上行增益可以使底噪下降。
还有检查直放站的杂散是否超标。
7、光收发模块故障首先检查光模块光输出是否正常，再检查光输入是否正常，如果出现LD ALARM则光模块发有故障，更换，如果出现PD ALARM有可能是另一端的光模块出现故障，也可能是光纤线路出现故障，需检查远端的输出是否正常判断故障出现在哪里。
8、覆盖区手机上线困难，呼不出出现手机上线困难主要原因是上下行增益设置不平衡，手机发射功率大，接入网络困难，接入网络时间长，要求上下行增益差不超过3-5dB。
如果设置正确那就可能是上行低噪放和攻放故障，还有个可能是施主基站话务量太大导致上线，电话打不出。
9、效果监控轮询失败效果监控软件故障，重启设备就可以恢复，效果监控供电故障，或者效果监控卡出现停机等现象。
直放站故障引言直放站是无线通信系统中的重要组成部分，主要用于放大和放大无线信号，以保证信号的传输质量和覆盖范围。
然而，在使用直放站的过程中，可能会遇到各种故障。
本文将详细介绍直放站故障的常见类型、可能的原因以及应对措施。
直放站故障类型直放站故障通常可归类为以下几种类型：1. 电源故障电源故障可能导致直放站无法正常运行。
常见的电源故障包括电源插座故障、电路板短路等。
这些故障可能导致直放站无法正常供电，影响其功能。
2. 天线故障天线故障主要包括天线连接松动、天线损坏等。
这些问题可能导致信号的衰减或消失，进而降低无线通信系统的覆盖范围和传输质量。
3. 传输线故障传输线故障指的是连接直放站和天线的传输线出现问题，如连接松动、传输线被损坏等。
传输线故障可能导致信号的衰减或丢失，影响信号的传输效果。
4. 设备故障直放站设备故障可能包括放大器故障、滤波器故障等。
这些故障会导致直放站无法正常放大和处理信号，从而影响无线通信系统的正常运行。
直放站故障的原因直放站故障的原因可能有多种。
下面是一些常见的原因：1.人为操作失误。
直放站的维护和操作需要专业的技术人员进行，如果人为操作失误，例如操作不当、未按照规程操作等，可能导致故障发生。
2.环境因素。
直放站通常安装在户外，受到环境因素的影响较大。
例如，强风、雷击、环境温度过高或过低等因素可能导致直放站故障。
3.设备老化。
直放站设备经过长时间的使用，可能出现老化现象。
例如，电路板老化、元器件老化等都可能导致直放站故障。
4.日常维护不足。
如果直放站的日常维护不足，例如清洁不及时、散热不良等，也可能导致故障发生。
应对措施遇到直放站故障时，可以采取以下措施来解决问题：1.首先，检查电源是否正常供电。
如果发现电源故障，尽快修复或更换电源。
2.检查天线连接是否松动或损坏。
如果发现问题，重新连接或更换天线。
3.检查传输线是否有损坏或连接松动。
如有需修复或更换传输线。
4.检查直放站设备是否故障，如放大器或滤波器等。
直放站系列产品常见故障、分析和处理1故障分类根据直放站的故障现象可将直放站故障分为射频故障、监控故障和电源故障。
监控故障主要包括：监控不通、不能设置频点、不能控制ATT、ALC、射频开关关断无效、检测故障、无告警、ID号不能存储等。
射频故障主要包括：无输出功率、增益不够、互调差、增益线性指标不好、ATT、ALC 失效、自激、选频失锁（频点衰减过大）、有杂散等。
电源故障主要包括：无输出电压、带负载能力差。
检修直放站主要方法：根据故障类型的不同，需采用不同的方法。
2典型的故障检测方法替换法：用于检查故障模块。
将怀疑的模块用已知的好模块代替。
如果故障排除则判断该怀疑模块损坏。
断开法：将设备信号链路断开，接入频谱仪或信号源，用来判断有源和无源模块是否正常。
单测法：将有源模块输入输出断开，接入频谱仪和信号源，单测模块的各项指标，用来判断模块的故障。
检修往往需要将以上方法综合运用，才能找到故障点，排除故障。
还可根据各模块的特性快速判断故障。
功放模块主要故障：增益不够，互调差、ALC无法调节、无输出功率、不能通过485设置功放地址、电源脚短路。
低噪放模块主要故障：增益不够、杂散、ALC不正常、不能通过485设置低噪放地址。
选频模块主要故障：选频失锁、差一个频点、不能通过485设置选频模块地址。
选频放大模块主要故障：增益不足。
频段选择器主要故障：插损大、带内波动差。
光收发模块主要故障：光盘无输出、光盘的发光功率小、找不到光盘地址。
ATT模块主要故障： ATT衰减不准、ATT有杂散。
DET模块主要故障：输出功率检测不准、找不到DET地址。
双工器主要故障：插损大、驻波比偏大、带波偏大、隔离度不够,产生自激。
3故障实例3.1监控故障现在公司最新的监控盘都是带485接口的监控盘，它可实现RS232接口、RS485接口通信和FSK调制解调通信，可监控公司最新所有的直放站，方便扩展新的功能。
监控盘是直放站的大脑，检测控制直放站各模块的工作。
国人一般故障处理一、光模块告警处理方法：1，验证。
用光功率计测下近端和远端出来的数值，数值在负3以上是正常的。
(头接的好不好直接影响数值，大多数情况下是松动或者没接好引起的问题)2，解决。
如果上面验证正常的话，那只能是中间的光路出现了问题，用光功率计一段段去测。
如果上面的验证步骤测到数值过于小，那么是设备有问题了。
（设备里面也是有尾纤的，有可能是这条尾纤出了问题）。
二、下行驻波告警处理方法：拿着驻波仪测室分系统（从头开始往下测）。
三、电源模块告警处理方法：1，首先确定是否有电到设备。
2，确定有电到设备，那可能是电源模块烧掉了（尤其是室外站时，电源模块很容易烧掉）四、无返回处理方法：1，先确定监控卡是否关机，如果关机，那就是卡欠费了，找联通的人处理(有些卡是不能发短信的，肯定回不来)。
2，卡正常的话，那就只能到现场去检查Modem是否正常（正常的话指示灯是一闪一闪，常亮是不正常的）。
3,如果Modem指示灯不亮，那可能是电源线出了问题，或者是Modem烧了。
4，有时候有可能是短信拥塞，把Modem停电然后通电可解决。
以上都是基于已经有了返回，一段时间后没返回可能出现的问题。
一开始就无返回的话，那就要确认设备端网管参数项中的站点编号、设备编号、查询/设置电话号码、上报号码、上报通信方式是否都设置正确，与后台网管要一一对应。
五、干放下行输入过功率在干放的输入端加个衰减器。
六、不同设备的接口1、干放2、无线室内主机3、光纤直放站4、外挂监控开站步骤一．双击图标双击图标进入用户名自带，密码是六个1（是否扩展不用理）之后进入通道类型选择“电缆直连”，当前端口选择你自己连的那个口，其它的不用动，然后点击打开，出现打开成功则点击确认。
设备信息站点编号，前面都是19和10，之后是电话卡的后五位，或者四位（联通机房入网管时要与此一致）。
常见问题、故障集锦一、关于天线方面的问题 (1)二、关于直放站方面的问题 (1)三、关于干扰方面的问题 (3)四、关于干放方面的问题 (4)五、其它方面问题 (5)一、关于天线方面的问题1、在电梯的覆盖过程中，8木天线和板状天线各有什么用法。
他们各有什么特点？答复：八木天线增益比板状大些，但是安装在井道内不如板状安全；八木天线适合井道内覆盖，壁挂式板状天线适合井道外覆盖；工作频段不同，八木天线方向性好，多用于单系统覆盖，板状天线适合多频段覆盖系统。
2、在做直放站室内分布系统的方案设计的时候，在得到天线口功率后。
怎么计算在这个天线覆盖区域内，上行跟下行是不是平衡的？有没规定手机发射的上行信号到达直放站覆盖端口有多大？答复：根据手机的接收灵敏度和天线口的发射功率计算下行链路损耗，反之，计算上行的！数值是否匹配。
没有规定，但必须保证由直放站加入引起上行链路噪声电平，不能影响基站的接收灵敏度3、移动基站天线的增益是天线在主要辐射方向上集中能量能力的强弱（大概意思），那么问（主要针对增益来说）：天线使用时间较长之后，会不会因为老化等原因导致性能下降？有没有什么工具可以测量？答复：一般来说，天线的电性能是由其材料和结构决定和保证的。
只要材料可靠，没有发生形变、生锈等，其增益是不会改变的。
对于架设状态的基站天线，可能对比法是最快捷的方法了。
4、如果一个双极化天线同时接两路发射通路,会不会产生互调干扰？答复：两个或更多个发射机互相靠得很近时，每个发射机与其他发射机之间通常通过天线系统耦合，从每个发射机来的辐射信号进入其他发射机的末级放大器和传输系统，于是就形成了互调。
而这些产物落到末级放大器的通带内并被辐射出去，这种辐射可能落在除了已指配的发射机频率之外的那些信道上。
互调产物(干扰)也可能在接收机中产生。
两个或更多个强的带外信号，可以推动射频放大器进入非线性工作区，甚至在第一级混频器中互相调制。
这些分量能干扰进来的有用信号或者当工作信道上没有信号的时候，在输出端能够听到干扰声。

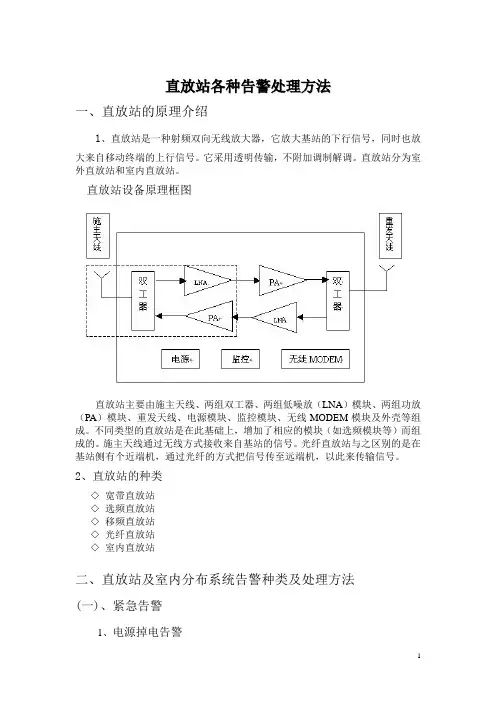

直放站各种告警处理方法一、直放站的原理介绍1、直放站是一种射频双向无线放大器，它放大基站的下行信号，同时也放大来自移动终端的上行信号。
它采用透明传输，不附加调制解调。
直放站分为室外直放站和室内直放站。
直放站设备原理框图直放站主要由施主天线、两组双工器、两组低噪放（LNA）模块、两组功放（PA）模块、重发天线、电源模块、监控模块、无线MODEM模块及外壳等组成。
不同类型的直放站是在此基础上，增加了相应的模块（如选频模块等）而组成的。
施主天线通过无线方式接收来自基站的信号。
光纤直放站与之区别的是在基站侧有个近端机，通过光纤的方式把信号传至远端机，以此来传输信号。
2、直放站的种类◇宽带直放站◇选频直放站◇移频直放站◇光纤直放站◇室内直放站二、直放站及室内分布系统告警种类及处理方法(一)、紧急告警1、电源掉电告警产生原因：直放站的市电停电对覆盖区的影响：覆盖区无信号处理方法：安装备用蓄电池2、电源故障告警产生原因：直放站电源模块故障，输出电压异常对覆盖区的影响：设备工作不稳定导致覆盖信号不稳定处理方法：更换电源模块说明：如出现电源故障告警，很可能伴随出现电源掉电告警3、下行输出过功率告警产生原因：直放站的下行输出功率电平高于设定的下行输出对覆盖区的影响：覆盖信号弱，无法满功率输出处理方法：检查门限值是否正确，必要时调低输出电平值说明：如出现下行输出过功率告警，有可能会出现自激告警4、低噪放故障告警产生原因：上行低噪放工作异常对覆盖区的影响：到功放模块的信号没有或很低，影响覆盖；覆盖信号弱或无信号处理方法：更换低噪放模块5、功放告警产生原因：上行功放工作异常对覆盖区的影响：不能放大信号，覆盖信号弱或无信号处理方法：更换功放模块单注：电源故障告警、低噪放故障告警、功放告警、均属于直放站机器固件损坏，无法自动恢复。
(二)、重要告警1、收信号电平告警（网络信号检测仪）产生原因：接收信号电平低于设置门限，有可能是光线折损对覆盖区的影响：覆盖信号弱，接收信号变差处理方法：检查光线情况，必要时更换尾纤2、下行输入欠功率告警产生原因：直放站的下行输入功率电平低于设定的下行输入对覆盖区的影响：覆盖信号弱，无法满功率输出处理方法：检查信源情况3、下行驻波比告警产生原因：直放站的覆盖端总驻波比高于设定的下行驻波比对覆盖区的影响：输出功率变差，通话质量差处理方法：从设备查起4、光收发告警产生原因：光电转换模块故障或光路异常对覆盖区的影响：远端没有信号，覆盖区域无信号处理方法：确定原因再进行处理5、监控模块电池故障告警产生原因：监控模块后备电池失效对覆盖区的影响：不影响覆盖效果，易导致设备断电后无上报告警处理方法：更换模块(三)、一般告警1、门禁告警产生原因：直放站开门的时候，产生此告警对覆盖区的影响：不影响覆盖效果处理方法：将直放站门关好说明：如直放站为室外直放站，则此告警很重要2、功放过温告警产生原因：任何一个功放的温度超过设定的过温告警门限对覆盖区的影响：不影响覆盖效果，长时间过温易导致功放损坏处理方法：观察两小时左右，如未恢复立即采取降温措施3、下行输入过功率告警产生原因：直放站的下行输入功率电平高于设定的下行输入过功率门限值对覆盖区的影响：覆盖信号不稳定，易导致放大模块损坏处理方法：在近端设置衰减值直至门限值以下或更换基站耦合器4、上行输出过功率告警产生原因：直放站的上行输出功率电平高于设定的上行输出过功率门限值对覆盖区的影响：覆盖信号不稳定，通话质量差，易造成上行干扰，严重会出现对大网基站干扰处理方法：从新设置衰减值5、下行输出欠功率告警产生原因：直放站的下行输出功率电平低于设定的下行输出欠功率门限值对覆盖区的影响：功率低影响通话质量处理方法：检查功放参数是否正。
