注塑机的基本参数及型号表示注塑机的基本参数注塑机的基本参数能较好地反映出注塑成型制品的大小，注塑机的做功能力以及对被加工物料的种类，品级范围和制品质量的评估，是设计，制造，选择和使用注塑机的依据。
1，注塑量——在对空注射条件下，注塑螺杆或柱塞作一次最大注塑行程时，注塑系统所能达到的最大注出量。
该参数在一定程度上反映了注塑机的加工能力，标志着该注塑机能成型塑料制品的最大质量，是注塑机的一个重要参数，注塑量一般有二种表示方式，一种以PS为标准（密度ρ=1.05g/cm3）用注出熔体的质量（g）表示，另一种是用注出熔体的容积（cm3）来表示根据定义，注塑螺杆一次所能注出的最大注塑容量的理论值为：螺杆头部在其垂直与轴线方向的最大投影面积与注塑螺杆行程的乘积。
QL =π/4 D2 S注塑机在工作过程中是达不到理论值的，因为塑料的密度随温度，压力的变化而发生相应变化，，因此，注塑容量需作适当修正，修正后的注塑容量为Q=αQL =π/4 D2 Sα, α——射出系数，一般为0.7∽0.9，在注塑机上加工塑料制品，一般制品的质量及浇注系统总用料量以不超过注塑机注塑量的25%∽70%为好，2，注塑压力——螺杆或柱塞端面作用于熔体单位面积上的力，注塑压力的大小与注塑机结构，流动阻力，制品形状，塑料的性能，塑化方式，塑化温度，模具结构，模具温度和对制品精度要求等因素有关，实际生产中，注塑压力能在机器容许的范围内调节，注塑压力的大小要根据实际情况进行选用，一般注塑压力选择范围如下。
A 、物料流动性好，制品形状简单，臂厚较大，一般注塑压力小于340∽540Kgf/cm2 。
适用于LDPE,PA等物料的加工。
B、物料熔体黏度较低，制品精度一般，注塑压力为680∽980Kgf/cm2 。
适用于PS,HDPE等物料的加工。
C 、物料熔体黏度中等或较高，制品精度有要求，形状复杂，注塑压力为980∽1370Kgf/cm2 。
适用于PP,PC等物料的加工。

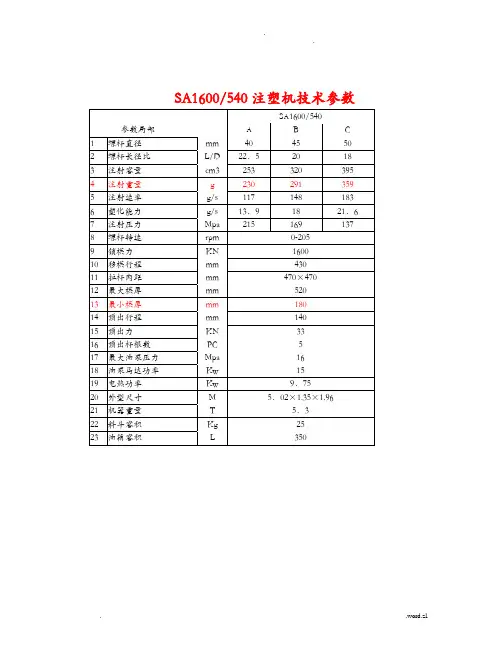

![sa700型注塑机技术参数表[001]](https://img.taocdn.com/s1/m/db441c07b207e87101f69e3143323968011cf4f9.png)

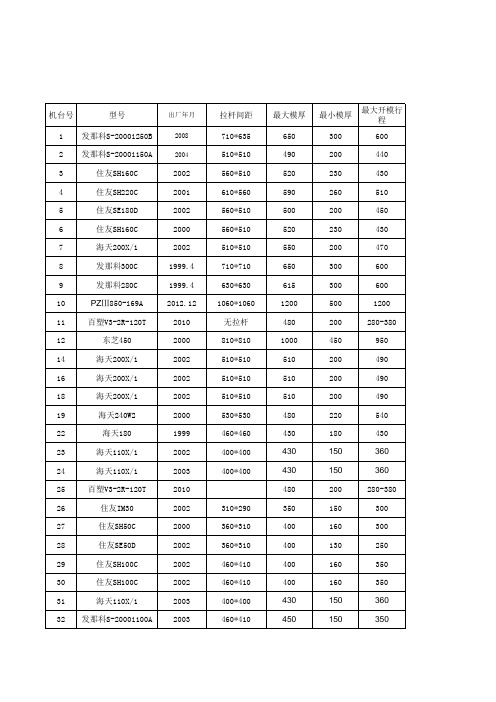

各规格注塑机技术参数JD12018.2KW/H26KW/HJD9017.5KW/HHDX 78 T 技术参数SPECIFICATION 规格项⽬(Description) HDX78T(U nit)螺杆直径(Screw Diameter) mm 34 36 40 螺杆长径⽐(Screw L/D Ratio) L/D 21.2 20 18 最⼤理论射胶容积(Max.Theoretical Injection Cap acity) cm 110 125 154 最⼤注射量(Shot Weigh PS) g 100 114 140 最⼤射胶压⼒(Max.Injection Pressure) MPa 180 160 130 螺杆转速(Screw Speed Range) r.p .m 10-230最⼤锁模⼒(Max.Clamping Force) ton 78最⼤开模⾏程(Max.Opening Stroke) mm 300哥林柱内距(Space Between The Bars “Vx H”)mm 330X 330容模量(Min-Max Mould Thickness) mm 150-300顶针推⼒/⾏程(Ejector Force/Stroke ) Kn/mm 25 / 80油泵最⼤压⼒(Pump P.Max) MPa 16油泵电动机功率(Pump Motor Power) kw 9电加热功率(Heating Capacity) KW 6.5外形尺⼨(Machine Size “Lx WX H” ) m 3.9 X 1.1 X 1.9重量(Machine Weight) ton 2.5莫具定位圈直径(Mold Location Recess Diameters ) mm 100喷嘴圆球半径(Nozzle Radius ) mm SR10合计功率为：15.5KW/H海天牌注塑机技术参数：注射装杆直径INJECTION UNITScrew Diameter A mm B 34 36 C :40 螺杆长径⽐Screw L/D Ratio L/D 21.2 20 18 理论容量Shot Size(Theoretical) cm 131 147 181 注射重量Injection Weight( PS) g 119 134 165 注射压⼒Injectio n Pressure Mpa 206 183 149 螺杆转速Screw Sp eed rpm 0 ?205合模装置CLA MPING UNIT合模⼒Clamp Tonn age KN 860移模⾏程Toggle Stroke mm 310拉杆内距Space Betwee n Tie Bars mm 360x360最⼤模厚Max.Mold Height mm 360最⼩模厚Mi n. Mold Height mm 150顶出⾏程Ejector Stroke mm 100顶出⼒Ejector Tonn age KN 33 顶出杆根数Ejector Number P iece 5 其它OTHERS最⼤油泵压⼒Max. Pump Pressure MPa 17.5 油泵马达Pump Motor Po wer kw 7.5电热功率Heater Po wer kw 6.2外形尺⼨Machi ne Dime nsio n(LxWxH) m 4.5x1.25x1.9 重量Machi ne Weight t 3.45 料⽃容积Hopper Cap acity kg 25油箱容积Oil Tank Cap acity L 230海天HTF86/TJ注塑机总功率为：13.7 Kw/H （86吨）注射装置T径INJECTION UNSCrew Diameter A mm B36 40 C 45 螺杆长径⽐Screw L/D Ratio L/D 23.3 20 18.7 理论容量Shot Size(Theoretical) 3 cm 173 214 270 注射重量Injection Weight (PS) g 157 195 246 注射压⼒Injectio n Pressure Mpa 197 160 126 螺杆转速Screw Sp eed rpm 0 ?195合模装置CLA IMPING UNIT合模⼒Clamp Tonn age KN 1200移模⾏程Toggle Stroke mm 350拉杆内距Space Betwee n Tie Bars mm 410x410最⼤模厚Max.Mold Height mm 430最⼩模厚Mi n. Mold Height mm 150顶出⾏程Ejector Stroke mm 120顶出⼒Ejector Tonn age KN 33 顶出杆根数Ejector Number P iece 5 其它OTHERS最⼤油泵压⼒Max.Pump P ressure MPa 16 油泵马达Pump Motor Po wer kw 11电热功率Heater Po wer kw 9.75外形尺⼨Machi ne Dime nsio n(LxWxH) m 4.92x1.33x1.95 重量Machi ne Weight t 4.56 料⽃容积Hopper Cap acity kg 25油箱容积Oil Tank Cap acity L 240海天HTF120J/TJ注塑机总功率为：20.75 Kw/H （120吨）注射装置直径INJECTION UNIScrew Diameter A mm B 40 45 C 48 螺杆长径⽐Screw L/D Ratio L/D 22.5 20 18.8 理论容量Shot Size(Theoretical) 3 cm 253 320 364 注射重量Injection Weight( PS) g 230 291 331 注射压⼒Injectio n Pressure Mpa 202 159 140 螺杆转速Screw Sp eed rpm 0 ?175合模装置CLA MPING UNIT合模⼒Clamp Tonn age KN 1600移模⾏程Toggle Stroke mm 420拉杆内距Space Betwee n Tie Bars mm 455x455最⼤模厚Max.Mold Height mm 500最⼩模厚Mi n. Mold Height mm 180顶出⾏程Ejector Stroke mm 140顶出⼒Ejector Tonn age KN 33 顶出杆根数Ejector Number P iece 5 其它OTHERS最⼤油泵压⼒Max. Pump P ressure MPa 17.5 油泵马达Pump Motor Po wer kw 15电热功率Heater Po wer kw 9.75外形尺⼨Machi ne Dime nsio n(LxWxH) m 5.4x1.45x2.05 重量Machi ne Weight t 5.2 料⽃容积Hopper Cap acity kg 25油箱容积Oil Tank Cap acity L 320海天HTF160J/TJ注塑机总功率为：24.75 Kw/H （160吨）注射螺杆直径INJECTION UNITScrew Diameter A mm E 1 45 50 C 55 螺杆长径⽐Screw L/D Ratio L/D 22.2 20 18.2 理论容量Shot Size(Theoretical) cm 334 412 499 注射重量Injection Weight( PS) g 304 375 454 注射压⼒Injectio n Pressure Mpa 210 170 141 螺杆转速Screw Sp eed rpm 0 ?165合模装置CLA MPING UNIT合模⼒Clamp Tonn age KN 2000移模⾏程Toggle Stroke mm 470拉杆内距Space Betwee n Tie Bars mm 510x510最⼤模厚Max.Mold Height mm1510 最⼩模厚Mi n. Mold Height mm 1200顶出⾏程Ejector Stroke mm 130顶出⼒Ejector Tonn age KN 62 顶出杆根数Ejector Number P iece 9 其它OTHERS最⼤油泵压⼒Max .Pump Pressure MPa 17.5油泵马达Pump Motor Po wer kw 18.5电热功率Heater Po wer kw 14.25外形尺⼨Machi ne Dime nsio n(LxWxH) m 5.3x1.6x2.1 重量Machi ne Weight t 6.8 料⽃容积Hopper Cap acity kg 50油箱容积Oil Tank Cap acity L 390海天HTF200J/TJ注塑机总功率为：32.75 Kw/H （200吨）注射装置直径螺杆长径⽐INJECTION UNITScrew DiameterScrew L/D RatioA mmL/DB 50 55C 6022 20 18.3理论容量Shot Size(Theoretical) cm3442 535 636 注射重量Injection Weight( PS) g 402 487 579 注射压⼒Injectio n Pressure Mpa 205 169 142 螺杆转速Screw Sp eed rpm 0 ? 180合模装置CLA MPING UNIT合模⼒Clamp Tonn age KN 2500移模⾏程Toggle Stroke mm 540拉杆内距Space Betwee n Tie Bars mm 570x570最⼤模厚Max.Mold Height mm 570最⼩模厚Mi n. Mold Height mm 220顶出⾏程Ejector Stroke mm 130顶出⼒Ejector Tonn age KN 62顶出杆根数Ejector Number P iece 9HTF250J/TJ 38.65 Kw/H 250注塑机⽣产电耗：油压机，机器前⼆个⼩时内为全负荷运作，⼆个⼩时后耗电量为额定功率的则为50%左右。
