2.自有多技术的频段范围与共用分布系统的技术指标要求2.1.接入系统及频率汇总表2.1-1 多技术占用频段汇总系统名称使用频率GSM900 上行889MHz-909MHz 下行：934MHz-954MHz DCS1800 上行1710MHz-1735MHz 下行：1805MHz-1835MHzTD-SCDMA 2010MHz-2025MHz（A频段），1880MHz-1900MHz（F频段），2320MHz-2350MHz（E频段）TD-LTE 2350MHz-2370MHz（2.3GHz频段），由于TD-LTE还没设备,现在设计方案暂时按TD-SCDMA系统（E频段）考虑。

WLAN2400～2483.5MHz（2.4GHz频段），5725～5850MHz（5.8GHz频段）优先选用2.4GHz(2400MHz-2483.5MHz)频段，以支持802.11n 标准的设备为主进行组网，向下兼容802.11b/g 标准。

当频率资源紧张时，可以启用5.8GHz频段（建议采用支持802.11n的标准设备）2.2.接入系统技术指标2.2.1.GSM网络（包括GSM900和DCS1800）(1)信号覆盖电平可接通率：在设计目标覆盖区域内的90%位置，99%的时间移动台可接入网络。

(2)边缘场强：一般大于-75dBm，室内封闭区域应大于－80dBm。

(3)切换要求：为确保切换成功率，各个出入口覆盖电平符合以下标准：1、出入口为慢速人行出入口，室内覆盖系统电平≥-85 dBm，且室外基站信号电平≥-85 dBm的交界区的最短长度大于10米。

2、出入口为高速车辆出入口，室内覆盖系统电平≥-80 dBm，且室外基站信号电平≥-80 dBm的交界区的最短长度≥35米。

(4) 质量要求：1 、在满足以上条件情况下，保证设计要求区域通话效果良好，切换正常，95%的设计区域占用室内覆盖系统的信道。

2、室内覆盖区误码率（ReQual）等级为3以下（含3级）的地方占97%以上。

3、同频干扰保护比：C/I≥12dB(不开跳频)C/I≥9dB(开跳频)。

4、邻频干扰保护比：200KHz邻频干扰保护比：C/I≥-6dB、载波偏离400KHz时干扰保护比：C/I≥-41dB（工程设计中需对以上C/I值增加3dB的余量）5、满足环境电磁波卫生标准(5) 室内信号的外泄要求：保证在所覆盖的建筑物的外围10－15米处室内覆盖系统电平低于室外15dBm。

室外道路上（除入口的道路外）的室内覆盖系统电平≤-90dBm。

室内信号电平比室外泄漏进来的信号电平高10dB。

2.2.2.TD-SCDMA系统（A、F、E频段）（1）信号覆盖：普通建筑物：PCCPCH RSCP>=-80dBm。

地下室、电梯等封闭场景：PCCPCH RSCP>=-85dBm。

（2）干扰保护比：普通建筑物：C/I>=0dB。

地下室、电梯等封闭场景：C/I>=-3dB。

（3）室内信号的外泄要求：在室外10米处应满足PCCPCH RSCP≤－95dBm或室内分布外泄的PCCPCH RSCP 比室外宏站最强PCCPCH RSCP低10dB。

（4）可接通率：移动台在无线覆盖区内90% 的位置，99% 的时间可接入网络。

（5）服务质量：块差错率目标值（BLER Target）：话音业务为1%，CS64k 为0.1%～1%，数据业务为5%～10%。

2.2.3.TD-LTE系统（参照TD-LTE试验网要求）（1）信号覆盖：RSCP>=-105dBm（2）干扰保护比：在覆盖区域内满足参考信号SINR(同频网络空载) > 12dB的概率大于90％，SINR（同频网络满载）>0dB的概率大于90%。

（3）室内信号的外泄要求：室内覆盖信号应尽可能少地泄漏到室外，在室外距离建筑物外墙10米处，室内信号泄漏强度应小于室外覆盖信号10dB以上。

（4）可接通率：要求在TD-LTE 网无线覆盖区90%位置内，99%的时间移动台可接入网络。

（5）服务质量：块差错率目标值（BLER Target）：数据业务为 10%。

（6）TD-LTE系统采用MIMO天线方案，需要新增一路天馈线。

为了保证MIMO 性能，建议双天线尽量采用10λ以上间距，约为1～1.5m，如实际安装空间受限双天线间距不应低于4λ（0.4～0.6m）。

2.2.4.WLAN系统1.覆盖技术指标（1）信号覆盖：为保证WLAN业务服务和网络运行质量，在设计覆盖目标区域内，应保证90%（参考集团TD指标要求）覆盖范围内边缘接收电平原则上不低于-75dBm。

（2）干扰保护比：在设计目标覆盖区域内95%以上位置，用户终端无线网卡接收到的信噪比（SNR）大于20dB。

（3）服务质量：在不高于设计并发用户数时，单用户平均上网速率不低于500Kbps。

2. WLAN建设总体思路根据集团公司2011年WLAN建设整体规模要求，结合北京移动自身WLAN 业务发展需要，2011年北京移动WLAN建设总体思路为：保市场需求、促数据分流。

一方面关注市场部门明确提出的一些成系列的地点目标，满足市场营销拓展需求；另一方面关注T+W战略的落地，积极利用WLAN网络分流现网数据热点的流量，尤其是分流2G数据流量。

(一)WLAN覆盖热点的定义(1) 对于一般WLAN室内覆盖，优先以一个独立或相对独立建筑物作为一个热点；对于高校、居民区等区域类型，或者部分无法通过建筑物统计的特殊区域，可以一个业主单位或封闭、半封闭空间整体作为一个热点。

(2)对于WLAN室外覆盖，以一片相对连续覆盖的区域作为一个热点。

(二)2011年WLAN覆盖热点筛选原则(1)2011年WLAN建设热点筛选要统筹兼顾市场需求以及WLAN手机终端高流量分布特性，通过区域属性及功能类型属性两个维度进行定位筛选，在建设中优先考虑重点区域内的重点类型，作为2011年WLAN建设优选地点。

(2)从区域属性上看，2011年WLAN十大热点区域如下：序号热点区域1 CBD商圈2 王府井-东单-建国门-朝外区域3 三元桥区域4 望京区域5 金融街-西单商圈6 北四环（学院桥、奥运中心区、惠新东桥）7 中关村-西北高校区域8 六里桥-西客站区域9 木樨园区域10 郊区新城（通州新城、昌平回龙观/天通苑、顺义新城）（三)各类热点楼宇内要尽量“全覆盖”，以满足WLAN手机的上网需求。

确实因商务谈判或工程实施问题无法实现“全覆盖”，应优先确保重要区域的覆盖。

序号热点类型优先确保的覆盖区域1 高校覆盖宿舍楼、教学楼、图书馆、阶梯教室等室内人群聚集区2 连锁餐饮餐饮区、休息区、等候区3 移动营业厅休息区、等候区、展示区4 WLAN终端卖场（手机/笔记本等）卖场区、休息区、等候区5 移动自有办公楼宇办公区、会议区、等候接待区6 交通枢纽覆盖公共休息区7 写字楼楼内公共区域、公司前台、会议室、洽谈室8 地铁/公交站台等候区、休息区、车厢内9 小商品批发市场商铺区、休息区10 居民区/城中村公共休闲区域、居民室内；利用室外覆盖方式进行立体覆盖11 大型商场休息区、等候区、餐饮区等12 星级酒店/公寓会议区、休闲区、咖啡厅13 室外公共休闲区/科技园区/艺术区利用室内外协同覆盖方式进行立体覆盖14 旅游热门景点利用室内外协同覆盖方式进行立体覆盖对于十大WLAN热点区域内要统筹兼顾室内、室外WLAN建设需求，采取有效的协同覆盖技术手段，努力实现成片的WLAN连续覆盖区域，提升用户业务感受。

WLAN室外覆盖手段应优先解决室内热点需求，其次才是解决单纯的室外公共休闲需求。

3.多技术共用分布系统设计流程图3-1 室内分布系统设计流程图4.多技术共用分布系统建设总体原则（1）室内分布系统的建设要统筹考虑GSM/TD-SCDMA/TD-LTE/WLAN四网融合的目标，提前考虑WLAN大规模部署以及LTE引入等因素对分布结构的影响，避免后期频繁改动。

（2）应综合考虑网络容量、系统干扰、资源情况、建设难度、投资成本等各种因素选择最佳建设模式。

（3）应遵循现有的各技术制式下分布系统的设计原则，并满足各自系统的设计指标。

（4）应精心设计分布系统拓扑结构，充分考虑新制式的影响，便于新系统的引入:以TD制式的技术条件来确定分区，以WLAN制式的技术条件来确定分簇，使分布系统局部的调整尽量在分簇或分区的小范围内进行，避免引入新技术时对整个系统的拓扑结构进行大调整。

合集下载

中国移动“四网协同”战略的利弊考量

中国移动“四网协同”战略的利弊考量

增长了一倍多，全球无线数据流量的增长在2011年超过了预期，达到133%。

同时，预计移动数据流量将在2012年增长110%；到2016年移动数据流量将增长到目前的18倍，达到每月10.8EB，其中视频在所有移动数据流量中所占份额将由2011年的52%上升到70%以上。

推动移动数据流量增长的另一个重要因素是智能手机和平板电脑的普及。

思科预计，到2016年智能手机为全球移动数据流量贡献的流量份额将由目前的18%上升到48%；平板电脑贡献的流量份额将由目前的1%上升到10%。

与此同时，普通消费者消费的数据量也在增长。

思科预计，到2016年，60%的移动用户即全球约30亿人口将加入千兆字节俱乐部，即移动用户每月将消费1GB的移动数据；而在2011年时，每月消费1GB以上移动数据的用户比例只有0.5%。

收稿日期：2012-02-27【摘要】文章在分析中国移动“四网协同”战略产生背景的前提下，论述了在已有网络融合的基础上抢先布局TD-LTE 的原因；同时，分析了实现“四网协同”战略的短板和将面临的TD-LTE建网以及多网融合技术的挑战。

【关键词】四网协同 移动互联网 TD-LTE 多网融合技术何廷润 国家无线电频谱管理研究所“四网协同”进入2012年，中国移动明确了移动互联网的转型路径，在网络层面上，通过“四网协同”的网络发展战略，充分利用2G、TD-SCDMA、WLAN以及TD-LTE网络各自的优势，发挥网络间良好的协同效应，更经济、更高效地为用户提供更好的业务体验。

但是，美好的战略构想在现实的推进中却并非一片坦途，清醒地分析和认知“四网协同”战略的利弊得失，将是中国移动进一步向移动互联网进军的重要一环。

1 移动互联网催生的“四网协同”近年来，移动互联网的大潮汹涌澎湃。

据美国思科公司发布的2011年度报告，2011年全球无线网络连接数我国的移动数据流量也具有相似的增长趋势。

2011年前三个季度，中国移动无线上网业务流量达到2173亿MB，同比增长了58%；其中移动数据流量1123亿MB，WLAN数据流量1050亿MB。

GSM,TDS,TD—LTE,WLAN四网融合发展分析

GSM,TDS,TD—LTE,WLAN四网融合发展分析

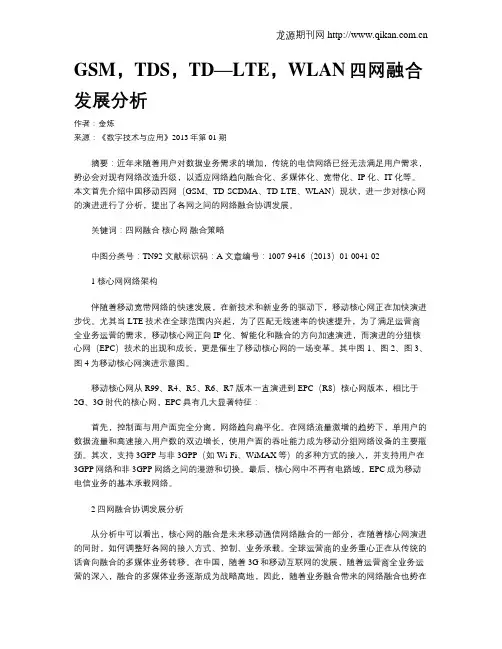

GSM，TDS，TD—LTE，WLAN四网融合发展分析作者：金炼来源：《数字技术与应用》2013年第01期摘要：近年来随着用户对数据业务需求的增加，传统的电信网络已经无法满足用户需求，势必会对现有网络改造升级，以适应网络趋向融合化、多媒体化、宽带化、IP化、IT化等。
