计算机图形学-基本图形生成算法-图形的扫描转换

计算机图形学——多边形的扫描转换（基本光栅图形算法）⼀、多边形扫描转换在光栅图形中，区域是由【相连的】像素组成的集合，这些像素具有【相同的】属性值或者它们位于某边界线的内部1、光栅图形的⼀个基本问题是把多边形的顶点表⽰转换为点阵表⽰。

这种转换成为多边形的扫描转换。

2、多边形的扫描转换与区域填充问题是怎样在离散的像素集上表⽰⼀个连续的⼆维图形。

3、多边形有两种重要的表⽰⽅法：（1）顶点表⽰：⽤多边形的定点序列来表⽰多边形优点：直观、⼏何意义强、占内存少、易于进⾏⼏何变换缺点：没有明确指出那些象素在多边形内，故不能直接⽤于上⾊（2）点阵表⽰：是⽤位于多边形内的象素集合来刻画多边形缺点：丢失了许多⼏何信息（eg:边界、顶点等）但是【点阵表⽰是光栅显⽰系统显⽰时所需的表现形式。

】多边形的扫描转换就是把多边形的顶点表⽰转换为点阵表⽰，即从多边形的给定边界出发，求出位于其内部的各个像素，并将帧缓冲器内的各个对应元素设置相应的灰度或颜⾊。

实际上就是多边形内的区域的着⾊过程。

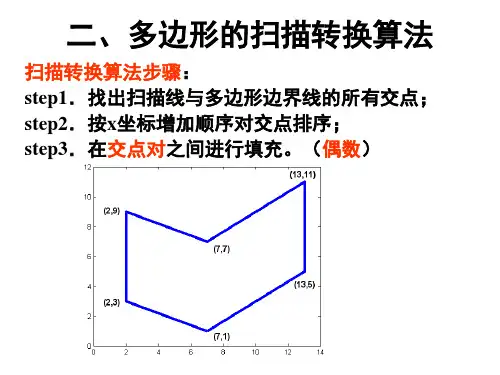

4、多边形分类⼆、X扫描线算法X扫描线算法填充多边形的基本思想是按扫描线顺序，计算扫描线与多边形的相交区间，再⽤要求的颜⾊显⽰这些区间的象素，即完成填充⼯作。

区间的端点可以通过计算扫描线与多边形边界线的交点获得。

如扫描线y=3与多边形的边界相交于4点（2,3）、（4,3）、（7,3）、（9,3）这四个点定义了扫描线从x=2到x=4，从x=7到x=9两个落在多边形内的区间，该区间内像素应取填充⾊。

算法的核⼼是按x递增顺序排列交点的x坐标序列。

由此可得到扫描线算法步骤如下：算法步骤：1.确定多边形所占有的最⼤扫描线数，得到多边形定点的最⼩最⼤值（y min和y max）；2.从y min到ymax每次⽤⼀条扫描线进⾏填充；3.对⼀条扫描线填充的过程分为四个步骤：a)求交点；b)把所有交点按递增顺序排序；c)交点配对（第⼀个和第⼆个，第三个和第四个）；d)区间填⾊。

计算机图形学基础（第2版）课后习题答案__陆枫__何云峰第⼀章绪论概念：计算机图形学、图形、图像、点阵法、参数法、图形的⼏何要素、⾮⼏何要素、数字图像处理；计算机图形学和计算机视觉的概念及三者之间的关系；计算机图形系统的功能、计算机图形系统的总体结构。

第⼆章图形设备图形输⼊设备：有哪些。

图形显⽰设备：CRT的结构、原理和⼯作⽅式。

彩⾊CRT：结构、原理。

随机扫描和光栅扫描的图形显⽰器的结构和⼯作原理。

图形显⽰⼦系统：分辨率、像素与帧缓存、颜⾊查找表等基本概念，分辨率的计算第三章交互式技术什么是输⼊模式的问题，有哪⼏种输⼊模式。

第四章图形的表⽰与数据结构⾃学，建议⾄少阅读⼀遍第五章基本图形⽣成算法概念：点阵字符和⽮量字符；直线和圆的扫描转换算法；多边形的扫描转换：有效边表算法；区域填充：4／8连通的边界／泛填充算法；内外测试：奇偶规则，⾮零环绕数规则；反⾛样：反⾛样和⾛样的概念，过取样和区域取样。

5.1.2 中点 Bresenham 算法（P109）5.1.2 改进 Bresenham 算法（P112）习题解答习题5（P144）5.3 试⽤中点Bresenham算法画直线段的原理推导斜率为负且⼤于1的直线段绘制过程（要求写清原理、误差函数、递推公式及最终画图过程）。

（P111）解： k<=-1 |△y|/|△x|>=1 y为最⼤位移⽅向故有构造判别式：推导d各种情况的⽅法(设理想直线与y=yi+1的交点为Q)：所以有： y Q-kx Q-b=0 且y M=y Qd=f(x M-kx M-b-(y Q-kx Q-b)=k(x Q-x M)所以，当k<0，d>0时，M点在Q点右侧（Q在M左），取左点 P l(x i-1,y i+1)。

d<0时，M点在Q点左侧（Q在M右），取右点 Pr(x i,y i+1)。

d=0时，M点与Q点重合（Q在M点），约定取右点 Pr(x i,y i+1) 。

计算机图形学——圆的扫描转换（基本光栅图形算法）与直线的⽣成类似，圆弧⽣成算法的好坏直接影响到绘图的效率。

本篇博客将讨论圆弧⽣成的3个主要算法，正负法、Bresenham 法和圆的多边形迫近法，在介绍算法时，只考虑圆⼼在原点，半径为R的情况。

⼀、正负法1、基本原理假设已选取Pi-1为第i-1个像素，则如果Pi-1在圆内，就要向圆外⽅向⾛⼀步；若已在圆外就要向圆内⾛⼀步。

总之，尽量贴近圆的轮廓线。

2、正负法的具体实现1）圆的表⽰：设圆的圆⼼为(0,0),半径为R，则圆的⽅程为：F(x,y)=x2+y2–R2=0当点(x,y)在圆内时，F(x,y)<0。

当点(x,y)在圆外时，F(x,y)>0。

2）实现步骤第1步：x0=0，y0=R第2步：求得Pi(x i,y i)后找点P i+1的原则为：当P i在圆内时(F(xi,yi)≤0)，要向右⾛⼀步得P i+1，这是向圆外⽅向⾛去。

取x i+1= x i+1, y i+1= y i当P i在圆外时(F(xi,yi)>0)，要向下⾛⼀步得P i+1，这是向圆内⽅向⾛去，取x i+1= x i, y i+1= y i-1⽤来表⽰圆弧的点均在圆弧附近且 F(xi, yi)时正时负假设已经得到点（x i, y i），则容易算出F(x i, y i)，即确定了下⼀个点（x i＋1, y i＋1），则如何计算F(x i+1, y i+1)，以确定下下个点（x i＋2, y i＋2）？分为两种情况：右⾛⼀步后：x i+1=x i+1，y i+1=y i，此时：F(x i+1, y i+1)=x i+12+y i2-R2=x i2+y i2-R2+2x i+1 = F(x i, y i)+2x i+1下⾛⼀步后：x i+1=x i，y i+1=y i-1， 此时：F(x i+1, y i+1)=x i2+（y i-1)2-R2= F(x i, y i)-2y i+1由此可得：确定了F(xi+1, yi+1)之后，即可决定下⼀个点(xi+2, yi+2)，选择道理同上。

计算机图形学的基本算法计算机图形学是研究如何利用计算机生成、处理和显示图像的学科。

图形学的基本算法涵盖了多个方面，包括图像绘制、几何变换、光照和渲染等。

以下将详细介绍计算机图形学的基本算法及其步骤。

1. 图像绘制算法：- 像素绘制算法：基于像素的图形绘制算法包括点绘制、线段绘制和曲线绘制。

例如，Bresenham线段算法可用于绘制直线。

- 多边形填充算法：多边形填充算法用于绘制封闭曲线图形的内部区域。

常见的算法包括扫描线填充算法和种子填充算法。

2. 几何变换算法：- 平移变换：平移变换算法用于将图像在平面上进行上下左右的平移操作。

- 旋转变换：旋转变换算法用于将图像按照一定的角度进行旋转。

- 缩放变换：缩放变换算法用于按照一定的比例对图像进行放大或缩小操作。

- 剪切变换：剪切变换算法用于按照一定的裁剪方式对图像进行剪切操作。

3. 光照和渲染算法：- 光照模型：光照模型用于模拟物体与光源之间的相互作用。

常见的光照模型有Lambert模型和Phong模型等。

- 阴影生成算法：阴影生成算法用于在渲染过程中生成逼真的阴影效果。

例如，阴影贴图和阴影体积等算法。

- 光线追踪算法：光线追踪算法通过模拟光线的路径和相互作用，实现逼真的光影效果。

常见的光线追踪算法包括递归光线追踪和路径追踪等。

4. 图像变换和滤波算法：- 傅里叶变换算法：傅里叶变换算法用于将图像从时域转换到频域进行分析和处理。

- 图像滤波算法：图像滤波算法用于对图像进行平滑、锐化、边缘检测等操作。

常见的滤波算法包括均值滤波、高斯滤波和Sobel算子等。

5. 空间曲线和曲面生成算法：- Bézier曲线和曲面算法：Bézier算法可用于生成平滑的曲线和曲面，包括一阶、二阶和三阶Bézier曲线算法。

- B样条曲线和曲面算法：B样条算法可用于生成具有更高自由度和弯曲度的曲线和曲面。

以上列举的是计算机图形学中的一些基本算法及其应用。

计算机图形学第一章1.计算机图形学（Computer Graphics）计算机图形学是研究怎样利用计算机来生成、处理和显示图形的原理、方法和技术的一门学科。

2.计算机图形学的研究对象——图形通常意义下的图形:能够在人的视觉系统中形成视觉印象的客观对象都称为图形。

计算机图形学中所研究的图形从客观世界物体中抽象出来的带有颜色及形状信息的图和形。

3.图形的表示点阵法是用具有颜色信息的点阵来表示图形的一种方法, 它强调图形由哪些点组成, 并具有什么灰度或色彩。

参数法是以计算机中所记录图形的形状参数与属性参数来表示图形的一种方法。

通常把参数法描述的图形叫做图形（Graphics）把点阵法描述的图形叫做图象（Image）4.与计算机图形学相关的学科计算机图形学试图从非图象形式的数据描述来生成（逼真的）图象。

数字图象处理旨在对图象进行各种加工以改善图象的视觉效果。

计算机视觉是研究用计算机来模拟生物外显或宏观视觉功能的科学和技术。

图1-1 图形图象处理相关学科间的关系5.酝酿期（50年代）阴极射线管(CRT)萌芽期（60年代）首次使用了“Computer Graphics”发展期（70年代）普及期（80年代）光栅图形显示器提高增强期（90年代至今）图形显示设备60年代中期, 随机扫描的显示器60年代后期, 存储管式显示器70年代中期, 光栅扫描的图形显示器。

图形硬拷贝设备打印机绘图仪图形输入设备二维图形输入设备三维图形输入设备6.图形软件标准与设备无关、与应用无关、具有较高性能 7.计算机图形学的应用1.计算机辅助设计与制造（CAD/CAM ）2.计算机辅助绘图3.计算机辅助教学（CAI ）4.办公自动化和电子出版技术(Electronic Publication)5.计算机艺术6.在工业控制及交通方面的应用 7、在医疗卫生方面的应用 8、图形用户界面 8.计算机图形系统的功能9.图1-2 图形系统基本功能框图10.计算机图形系统的结构图形硬件图形软件图形应用数据结构图形应用软件图形支撑软件图形计算机平台图形设备图形系统图1-3 计算机图形系统的结构11.人机交互按着用户认为最正常、最合乎逻辑的方式去做-一致性12.真实感图形的生成:场景造型→取景变换→视域裁剪→消除隐藏面→可见面光亮度计算第二章1.图像扫描仪(Scaner)灰度或彩色等级被记录下来, 并按图像方式进行存储。

第三章图形基元扫描转换算法的实现目前，我们最常用的图形显示设备是光栅扫描式图形显示器，简称光栅显示器。

光栅显示器是一种画点设备，它可以看作是一个像素点矩阵，每个像素可以用一种或多种的颜色显示，分别称为单色显示器或彩色显示器。

在光栅显示器上显示的任何一种图形，实际上都是一些具有一种或多种颜色的像素的集合。

例如，光栅显示器不能直接从像素矩阵中的一个像素画一条直线到另一个像素，只能用尽可能的靠近这条直线路径上的像素点集合来近似的表示这条直线。

将要显示在光栅显示器上的图形描述转换成用像素点集合来表示的过程称为扫描转换。

为了降低图形扫描转换的复杂度，我们往往将复杂图形分解成一些基本的简单图形的组合，这些基本图形称为图形基元。

图形基元的选择可以有不同的方法，但是通常都会把线段、圆和多边形选为图形基元。

本章将通过MFC编程的方式实现线段、圆和多边形的扫描转换算法，并创建一个MFC应用程序项目来演示这些扫描转换算法的结果。

为了能够更好的演示扫描转化算法的结果，我们创建一个MFC应用程序项目（除了选择单文档外，其它选项使用默认选择），项目名称为ScanarithDemo，然后创建一个普通类CDraw，我们在该类中实现扫描转换算法。

为视图类CScanarithDemoView添加WM_LBUTTONDOWN（鼠标左键按下）消息、WM_LBUTTONDBLCLK（鼠标左键双击）消息、WM_MOUSEMOVE（鼠标移动）消息和WM_KEYDOWN（键盘按键按下）消息的处理函数，这样我们可以更灵活的决定图形基元的形状，然后调用相应的扫描转换函数进行绘制。

为了能够选择不同的扫描转换函数，我们在CScanarithDemoView类中添加如下成员变量，并在构造函数中设置它们的初始值为0：public://选择绘制哪种图形基元int m_SelectDraw;//选择使用哪种扫描转换算法int m_SelectArithmetic;再在CScanarithDemoView类中添加如下成员变量：public://节点列表CArray<CPoint,CPoint> m_PointsList;CArray是MFC封装的列表类，其对象声明方式与CList相同，上面的声明表示列表中存放的是CPoint对象。

基本图形生成算法原理现在的计算机能够生成各种复杂的图形，但无论其多么复杂，它都是由一些基本图形组合而成的。

因此，学习基本图形的生成算法是掌握计算机图形的基础。

本章就主要讨论一些基本图形的生成原理，如点、直线、椭圆生成。

如前面所述，目前我们使用的主要图形输出设备显示器（一般为光栅图形显示器）和打印机（喷墨、激光打印机）本质上是一种画点设备，是由一定数量的网络状细小光点（即像素）组成，使某些像素亮（将帧缓存中对应位置的值为1）和某些像素不亮（将帧缓存中对应位置的值为0）来显示图形。

因此，基本图形生成的原理是指在点阵输出设备的情况下，如何尽可能地输出最接近于原图形（理想图形）的直线或曲线图形，即以最快的速度确定最佳逼近于图形的像素集。

确定图形的像素集合并显示的过程常称之为图形的扫描转换或光栅化。

这一过程使用的计算方法称之为图形生成算法。

1 点2 直线段的生成直线是点的集合，几何学中的一条直线是由两点决定，直线在数学上可以有多种表示方法，而在计算机图形学里，直线是由离散的像素点逼近理想直线段的点的集合。

数学上的直线是没有宽度的，而计算机图形学中显示出的直线的宽度与像素点的大小有关，一个像素宽的直线的线粗为像素的边长。

由计算机生成的图形中有大量的直线段，而且曲线也是由一系列短直线段逼近生成的。

因此，研究直线生成的方法是计算机图形学的基本问题之一。

对计算机生成直线的一般要求是：线段端点的位置要准确；构成线段的像素点的集合应尽可能分布均匀，其密度应该与线段的方向及长度无关；线段生成的速度要快。

生成直线的算法有多种，这里仅介绍两种方法，即DDA 算法和Bresenham 算法。

2.1 直线DDA 算法该直线生成算法称为数值微分算法（Digital Differential Analyzer 简称DDA ）。

它是一种根据直线的微分方程来产生直线的方法。

设直线的起点坐标为),(s s y x ，终点坐标为),(e e y x ，则=dx dy k xy x x y y s e s e =∆∆=-- (3-1)k 是直线的斜率。

第三章作业2.（6分）名词解释：扫描转换、增量算法、反走样。

扫描转换：基本图形的光栅化就是在像素点阵中确定最佳逼近与理想图形的像素点集，并用指定颜色显示这些像素点集的过程。

当光栅化与按扫描线顺序绘制图形的过程集合在一起时，也称为扫描转移。

增量算法：在一个迭代算法中，如果每一步X，Y值是用前一步的值加上一个增量来获得的，那么，这个算法就称为增量算法。

反走样：用于减轻走样的技术称为反走样或者称为抗锯齿。

3.（10分）计算起点坐标为（0,0），终点坐标（12,9）直线的中点Bresenham算法的每一步坐标值以及中点偏差判别式d的值，填入表3-1中，并用黑色绘制图3-29中的直线段的扫描转换像素。

图3-29 像素点阵表3-1 x,y和d的值第四章作业1.（10分）名词解释：四邻接点、八邻接点、四连通域、八连通域、种子填充算法。

四邻接点：对于多边形区域内部任意一个种子像素，其上、下、左、右这四个像素，称为四邻接点。

八邻接点：对于多边形区域内部任意一个种子像素，其上、下、左、右以及左上、左下、右上、右下这八个像素，称为八邻接点。

四连通域：对于多边形区域内部任意一个种子子素出发，通过访问其上、下、左、右这四个邻接点可以遍历区域内部的所有像素，该多边形区域称为四连通域。

八连通域：对于多边形区域内部任意一个种子子素出发，通过访问其上、下、左、右以及左上、左下、右上、右下这八个邻接点可以遍历区域内部的所有像素，该多边形区域称为八连通域。

种子填充算法：从区域内任意一个种子像素开始，由内向外将填充色扩散到整个多边形区域的填充过程。

2.（10分）试写出图4-43所示多边形的边表和扫描线y＝4的有效边表。

图4-43 多边形解：ET表Y=4时的AET表3.（10分）图中已知种子O，试根据简单四连通种子填充算法按左、上、右、下入栈的顺序给出象素点填充的次序。

第五章作业1.（10分）名词解释：坐标变换、WCS、UCS、窗口、视区、窗视变换、裁剪、坐标变更：是坐标系发生变换，但物体位置不发生改变，然后在新坐标系下表示所有物体上的顶点。
