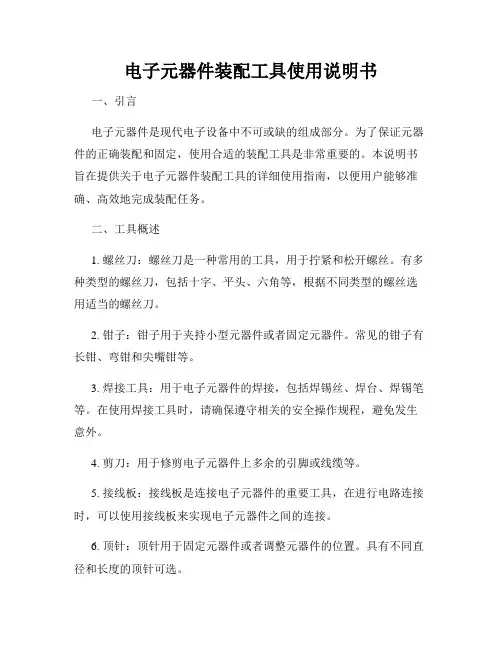

电子元器件装配工具使用说明书一、引言电子元器件是现代电子设备中不可或缺的组成部分。

为了保证元器件的正确装配和固定，使用合适的装配工具是非常重要的。

本说明书旨在提供关于电子元器件装配工具的详细使用指南，以便用户能够准确、高效地完成装配任务。

二、工具概述1. 螺丝刀：螺丝刀是一种常用的工具，用于拧紧和松开螺丝。

有多种类型的螺丝刀，包括十字、平头、六角等，根据不同类型的螺丝选用适当的螺丝刀。

2. 钳子：钳子用于夹持小型元器件或者固定元器件。

常见的钳子有长钳、弯钳和尖嘴钳等。

3. 焊接工具：用于电子元器件的焊接，包括焊锡丝、焊台、焊锡笔等。

在使用焊接工具时，请确保遵守相关的安全操作规程，避免发生意外。

4. 剪刀：用于修剪电子元器件上多余的引脚或线缆等。

5. 接线板：接线板是连接电子元器件的重要工具，在进行电路连接时，可以使用接线板来实现电子元器件之间的连接。

6. 顶针：顶针用于固定元器件或者调整元器件的位置。

具有不同直径和长度的顶针可选。

7. 清洁工具：为了保持元器件的清洁和正常运行，可以使用清洁工具，如清洁剂和刷子等。

三、工具的正确使用方法1. 螺丝刀的使用：a) 根据螺丝的类型，选用适当的螺丝刀。

正确匹配螺丝刀大小，并确保螺丝刀刀头与螺丝槽贴合。

b) 轻轻旋转螺丝刀，逆时针松开螺丝；顺时针旋转螺丝刀，拧紧螺丝。

注意力度要适中，避免损坏螺丝或元器件。

2. 钳子的使用：a) 根据需要，选择合适的钳子类型。

确保钳子的夹持部分与元器件贴合，夹持力要适度。

b) 使用钳子时要小心，避免直接夹持元器件的引脚或线缆，以免造成损坏。

3. 焊接工具的使用：a) 在使用焊接工具前，请确保工作环境通风良好，避免吸入有害气体。

b) 需要耐高温的工作服、手套和护目镜等防护装备，以确保人身安全。

c) 使用焊锡笔进行焊接时，将笔尖与元件的焊脚接触，同时将焊锡丝靠近焊脚，待焊锡熔化后将其迅速移开。

d) 在焊接完毕后，用清洁剂将焊接区域清洁干净，确保焊接质量和元器件的正常工作。

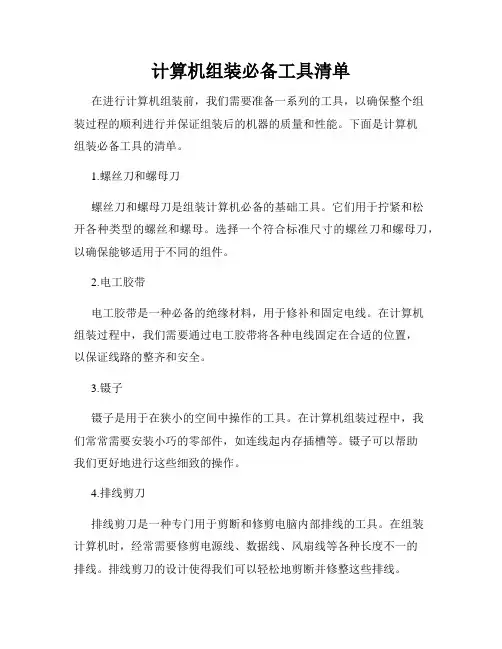

计算机组装必备工具清单在进行计算机组装前，我们需要准备一系列的工具，以确保整个组装过程的顺利进行并保证组装后的机器的质量和性能。

下面是计算机组装必备工具的清单。

1.螺丝刀和螺母刀螺丝刀和螺母刀是组装计算机必备的基础工具。

它们用于拧紧和松开各种类型的螺丝和螺母。

选择一个符合标准尺寸的螺丝刀和螺母刀，以确保能够适用于不同的组件。

2.电工胶带电工胶带是一种必备的绝缘材料，用于修补和固定电线。

在计算机组装过程中，我们需要通过电工胶带将各种电线固定在合适的位置，以保证线路的整齐和安全。

3.镊子镊子是用于在狭小的空间中操作的工具。

在计算机组装过程中，我们常常需要安装小巧的零部件，如连线起内存插槽等。

镊子可以帮助我们更好地进行这些细致的操作。

4.排线剪刀排线剪刀是一种专门用于剪断和修剪电脑内部排线的工具。

在组装计算机时，经常需要修剪电源线、数据线、风扇线等各种长度不一的排线。

排线剪刀的设计使得我们可以轻松地剪断并修整这些排线。

5.散热膏和刮刀散热膏是一种用于在CPU和散热器之间提供热传导的材料。

在组装计算机时，我们需要将散热膏涂抹在CPU上，并使用刮刀均匀分布。

这样可以提高CPU的散热性能，从而保护CPU的安全性和稳定性。

6.数码测试仪器数码测试仪器是一种用于检测电子设备功能和参数的工具。

在计算机组装过程中，我们需要通过使用数码测试仪器来确认每个组件的工作状态和性能，以便及时发现和解决问题。

7.吸尘器和喷气罐吸尘器和喷气罐是用于清洁计算机内部和外部的工具。

在组装计算机之前，我们需要确保各个组件的清洁度，以减少灰尘和杂物对计算机性能的影响。

吸尘器可以用于清理主板、显卡等内部零部件，而喷气罐则可以用于吹扫主板上的灰尘和细小的杂物。

8.螺丝批套装螺丝批套装是一套包含不同类型和尺寸螺丝批的工具组合。

在组装计算机时，我们需要使用不同类型和尺寸的螺丝批，以便适应不同的组件和螺丝。

9.弹簧夹和吸盘弹簧夹和吸盘是在组装过程中握持和固定组件的工具。

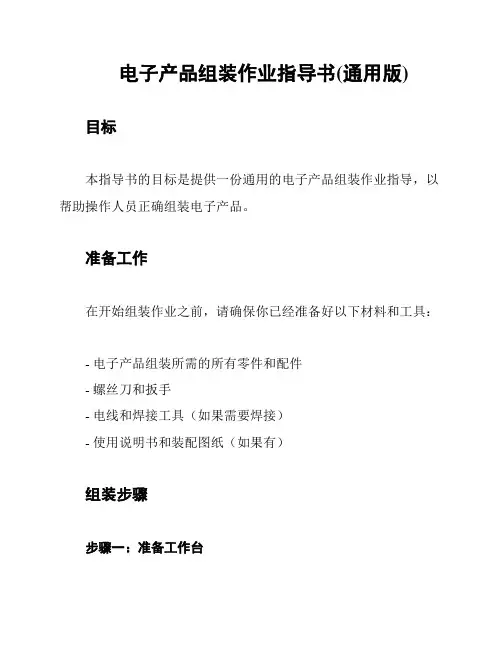

电子产品组装作业指导书(通用版)目标本指导书的目标是提供一份通用的电子产品组装作业指导，以帮助操作人员正确组装电子产品。

准备工作在开始组装作业之前，请确保你已经准备好以下材料和工具：- 电子产品组装所需的所有零件和配件- 螺丝刀和扳手- 电线和焊接工具（如果需要焊接）- 使用说明书和装配图纸（如果有）组装步骤步骤一：准备工作台在开始组装前，请确保你有一个整洁平整的工作台，并保持周围环境的清洁。

步骤二：阅读使用说明书阅读所提供的使用说明书，并确保你理解了每个步骤和相关安全注意事项。

步骤三：组装零件1. 将所需的零件和配件按照使用说明书上的装配图纸进行分类和排序。

2. 按照装配图纸的指示，逐步组装电子产品。

确保每个零件正确连接，并紧固螺丝。

3. 如果需要焊接，请按照使用说明书上的焊接图纸进行操作。

确保焊接点牢固可靠，不出现接触不良或短路情况。

步骤四：检查和调试1. 组装完成后，仔细检查每个连接和螺丝是否牢固，确保没有松动的部件。

2. 根据使用说明书的要求，进行电池安装、电源接通等调试工作。

3. 运行一次产品的自检程序（如果有），确保各个功能正常工作。

安全注意事项在组装电子产品的过程中，请务必遵守以下安全注意事项：- 保持工作区域整洁、干燥，并远离易燃和易爆物品。

- 确保所有电源都已关闭，并在开始组装前拔掉所有电线。

- 注意防止静电干扰，使用防静电手套或使用带地线的工作台。

- 若有必要进行焊接操作，请佩戴适当的防护眼镜和手套，并确保焊接区域通风良好。

- 注意正确使用工具，避免受伤。

总结本作业指导书提供了一份通用的电子产品组装指导，帮助操作人员正确组装电子产品。

在操作过程中请确保遵守安全注意事项，如果有问题请及时查看使用说明书或与相关专业人士联系。

祝你顺利完成组装作业！_注：文档内容仅供参考，请实际操作时以具体使用说明书为准。

_。

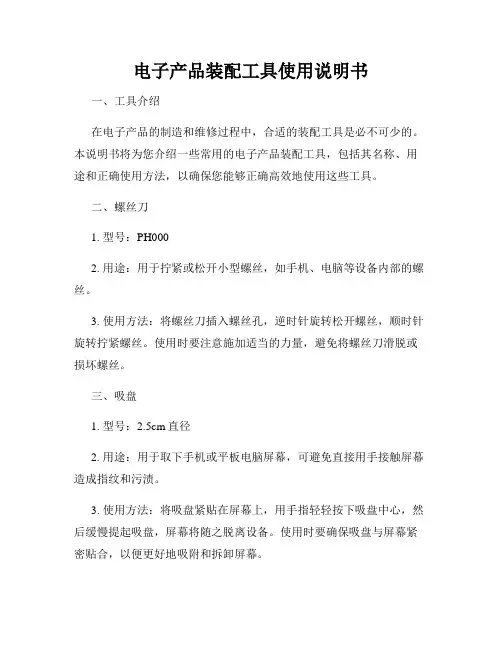

电子产品装配工具使用说明书一、工具介绍在电子产品的制造和维修过程中，合适的装配工具是必不可少的。

本说明书将为您介绍一些常用的电子产品装配工具，包括其名称、用途和正确使用方法，以确保您能够正确高效地使用这些工具。

二、螺丝刀1. 型号：PH0002. 用途：用于拧紧或松开小型螺丝，如手机、电脑等设备内部的螺丝。

3. 使用方法：将螺丝刀插入螺丝孔，逆时针旋转松开螺丝，顺时针旋转拧紧螺丝。

使用时要注意施加适当的力量，避免将螺丝刀滑脱或损坏螺丝。

三、吸盘1. 型号：2.5cm直径2. 用途：用于取下手机或平板电脑屏幕，可避免直接用手接触屏幕造成指纹和污渍。

3. 使用方法：将吸盘紧贴在屏幕上，用手指轻轻按下吸盘中心，然后缓慢提起吸盘，屏幕将随之脱离设备。

使用时要确保吸盘与屏幕紧密贴合，以便更好地吸附和拆卸屏幕。

1. 型号：细尖直镊2. 用途：用于精确操作电子元件，如捏取小型组件、连接线缠绕等。

3. 使用方法：握住镊子手柄，将细尖对准所需操作的物件，轻轻夹紧或拉动即可。

使用时要注意调整力度，以避免损坏物件。

五、线缆剥离工具1. 型号：61012. 用途：用于剥离电子产品内外的绝缘层，以便进行线缆的连接和修理。

3. 使用方法：将线缆插入剥离工具的切口，用力夹紧并沿着线缆旋转，使刀片切割绝缘层。

然后用手轻轻剥离绝缘层，暴露出内部的线缆。

在使用过程中要小心操作，避免割伤手指。

六、焊接工具1. 型号：TS100电烙铁2. 用途：用于进行电子产品元件的焊接和解焊操作。

3. 使用方法：先将烙铁连接到电源上，并待烙铁热度达到适宜的焊接温度后，将焊锡涂抹在焊点上。

然后将焊丝（或元件）与焊点接触，并轻轻触碰烙铁头，使焊锡熔化后固定元件。

使用时要注意避免烙铁过热，以免损坏元件。

1. 型号：502胶水2. 用途：用于固定电子产品中的零部件，如固定线缆、粘贴元件等。

3. 使用方法：将胶水挤出适量放在需要固定的位置，然后将两个物体紧密贴合。

了解计算机组装与维修的必备工具计算机组装与维修是一个相对复杂的过程，需要使用一些特定的工具来完成。

这些工具不仅可以提高工作效率，还可以确保工作的准确性和安全性。

在这篇文章中，我们将介绍一些了解计算机组装与维修所必备的工具。

1. 螺丝刀螺丝刀是最基本的工具之一，用于拆卸和安装计算机的螺丝。

由于计算机中存在各种大小不同的螺丝，所以在组装和维修过程中需要多种类型的螺丝刀，如十字型螺丝刀、平头螺丝刀等。

根据需要选择适当的螺丝刀，以确保能够紧固和拧松螺丝。

2. 镊子镊子是用来拿取和插拔电线、插座以及其他小型零件的工具。

在计算机组装和维修过程中，经常需要用到镊子来处理电线的连接、插拔以及电路板上的小零件。

选择一把好的镊子可以提高工作效率，并减少对其他零件的干扰和损坏。

3. 电工胶带电工胶带是一种绝缘性能较好的胶带，常常用于绝缘电缆和电线、固定电线，或者在维修过程中暂时固定零件。

选择高质量的电工胶带可以确保绝缘和固定效果，避免电路短路和其他问题的发生。

4. 液晶屏保护吸盘在维修计算机时，需要拆卸液晶屏幕。

使用液晶屏保护吸盘可以轻松而安全地拆卸液晶屏幕，避免损坏屏幕或者其他零件。

液晶屏保护吸盘的使用非常简单，只需要将其固定在液晶屏上，然后用力吸取即可。

5. 冷却膏冷却膏在计算机组装和维修中起着非常重要的作用。

它可以帮助降低计算机组件的温度，提高散热效果，并保护硬件免受过热的损害。

在组装或更换CPU、散热器等部件时，需要使用冷却膏来保证良好的散热效果。

6. 网线钳网线钳是用于剥离和连接网络电缆的工具。

在组装计算机时，可能需要进行网络连接，因此网线钳是必不可少的工具之一。

它可以帮助剥离网线的外套，并连接网线的插头，确保网络连接的稳定性和可靠性。

7. 吹尘球计算机组装和维修过程中，经常需要清洁内部的尘埃和杂物。

吹尘球是一种方便、快速而有效的工具，可以轻松吹尽内部的灰尘和杂物，保持计算机的正常运行和散热效果。

选择吹尘球时，建议选择质量可靠且易于使用的款式。

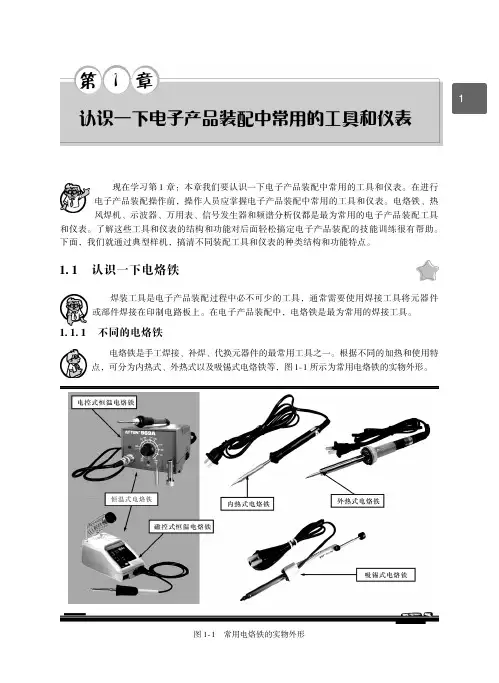

焊接工具及材料一、电烙铁常用的手工焊接工具是电烙铁，其作用是加热焊料和被焊金属，合熔融的焊料润湿被焊金属表面并生成合金。

电烙铁是电子产品装配过程中必不可少的工具之一，常见的电烙铁有如下几种。

1．直热式电烙铁直热式电烙铁结构分为有外热式电烙铁和内热式电烙铁。

内热式电烙铁的烙铁芯安装在烙铁头里面，因而发热快、热效率高。

应根据焊接元器件的大小和印制导线的粗细来选择电烙铁的功率。

电烙铁功率过大，可能会损坏被焊元器件；电烙铁功率过小，不能使被焊工件和焊锡充分加热，导致焊接不良或焊接不上。

功率越大，烙铁头的温度也就越高。

2．感应式电烙铁感应式电烙铁也称做速热烙铁，俗称焊枪。

其内部是一个变压器，这变压器的次级只有1匝~3匝。

当初级通电时，次级感应出大电流通过加热体，使同它相连的烙铁头迅速达到焊接所需温度。

这种电烙铁的特点是加热速度快，一般通电几秒钟即可达到焊接温度，因而不需要像直热式电烙铁那样持续通电。

它的手柄上带有开关，工作时只需按下开关几秒钟即可焊接，特别适合于断续工作使用。

但由于电烙铁头实际是变压器次级，因而对一些电荷敏感器件，如绝缘栅MOS电路，不宜使用这种电烙铁。

3．恒温电烙铁在焊接集成电路、晶体管元器件时，温度不能太高，焊接时间不能过长，否则就会因温度过高造成元器件的损坏，因而对电烙铁的温度要加以限制。

恒温电烙铁就可以达到这一要求，这是由于恒温电烙铁头内装有带磁铁式的温度控制器，通过控制通电时间而实现恒温，即给电烙铁通电时，烙铁的温度上升，当达到预定的温度时，因强磁体传感器达到了居里点而磁性消失，从而使磁芯触点断开，这时便停止向电烙铁供电；当温度低于强磁体传感器的居里点时，强磁体便恢复磁性，并吸动磁芯开关中的永久磁铁，使控制开关的触点接通，继续向电烙铁，如此循环往复，便达到了控制温度的目的。

这种烙铁的优点是：（1）断续加热，不仅省电，而且烙铁不会过热，寿命延长；（2）升温时间快，只需40S—60S；（3）烙铁头采用镀铁熄新工艺，寿命较长；（4）恒温不受电源电压，环境温度影响。
