电子产品装配常用工具
工作原理：烙铁芯内的电热丝通电后， 将电能转换成热能，经烙铁头把热量传给 被焊工件，对被焊接点部位的金属加热， 同时熔化焊锡，完成焊接任务。
24
电烙铁的分类：
（1）根据传热方式分，可分为 内热式电烙铁 外热式电烙铁
（2）根据用途分，可分为 恒温电烙铁 吸锡电烙铁 防静电电烙铁 自动送锡电烙铁 感应式烙铁（又称速烙铁，俗称焊枪）
3
1．普通工具
指既可用于电子产品装配，又可用于其它 机械装配的通用工具。常用的有：
螺钉旋具（也称螺丝刀，俗称改锥或起子）
尖嘴钳
斜口钳
钢丝钳
剪刀
镊子
扳手
手锤
锉刀
4
一字取和十字取图片
图 一字形螺钉旋 具
图 十字螺钉旋具
5
电批、风批及自动螺钉旋具图片
图 电批、风批
图 自动螺钉旋具
6
图 尖嘴钳
7
斜口钳图片
25
内热式电烙铁结构图片
图 内热式电烙铁
26
外热式电烙铁结构图片
图 直立型外热式电烙铁
图 T形外热式电烙铁
27
烙铁头形状的图片
图 烙铁头的形状
28
（1）内热式电烙铁的组成和特点：
组成：内热式电烙铁由烙铁芯、烙铁头、 弹簧夹、连接杆、手柄、接线柱、电源线及 紧固螺丝等部分组成。
特点：其热效率高（高达85％～90％） ，烙铁头升温快、体积小、重量轻；但使用 寿命较短(与外热式的相比)。内热式电烙铁 的规格多为小功率的，常用的有20W、 25W、35W、50W等。
31
磁控恒温烙铁图片
图 磁控恒温烙铁
32
调温恒温电烙铁、防静电焊台图片
图 调温恒温电烙铁(吸锡及防静电焊台)
24
电烙铁的分类：
（1）根据传热方式分，可分为 内热式电烙铁 外热式电烙铁
（2）根据用途分，可分为 恒温电烙铁 吸锡电烙铁 防静电电烙铁 自动送锡电烙铁 感应式烙铁（又称速烙铁，俗称焊枪）
3
1．普通工具
指既可用于电子产品装配，又可用于其它 机械装配的通用工具。常用的有：
螺钉旋具（也称螺丝刀，俗称改锥或起子）
尖嘴钳
斜口钳
钢丝钳
剪刀
镊子
扳手
手锤
锉刀
4
一字取和十字取图片
图 一字形螺钉旋 具
图 十字螺钉旋具
5
电批、风批及自动螺钉旋具图片
图 电批、风批
图 自动螺钉旋具
6
图 尖嘴钳
7
斜口钳图片
25
内热式电烙铁结构图片
图 内热式电烙铁
26
外热式电烙铁结构图片
图 直立型外热式电烙铁
图 T形外热式电烙铁
27
烙铁头形状的图片
图 烙铁头的形状
28
（1）内热式电烙铁的组成和特点：
组成：内热式电烙铁由烙铁芯、烙铁头、 弹簧夹、连接杆、手柄、接线柱、电源线及 紧固螺丝等部分组成。
特点：其热效率高（高达85％～90％） ，烙铁头升温快、体积小、重量轻；但使用 寿命较短(与外热式的相比)。内热式电烙铁 的规格多为小功率的，常用的有20W、 25W、35W、50W等。
31
磁控恒温烙铁图片
图 磁控恒温烙铁
32
调温恒温电烙铁、防静电焊台图片
图 调温恒温电烙铁(吸锡及防静电焊台)
电子元器件及材料

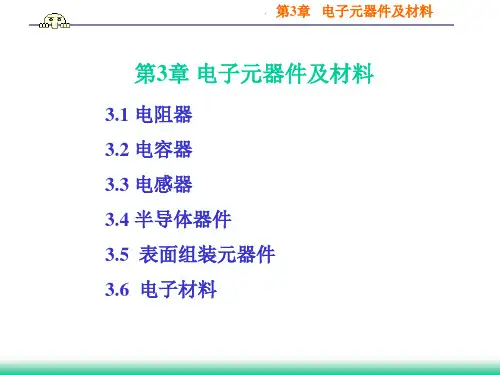

第3章 电子元器件及材料
(3)敏感电阻器
①热敏电阻器。阻值是随着环境和电路工作温度 变化而变化的。它有两种类型，一种是正温度系数型 （PTC），另一种是负系数型（NTC）。
②光敏电阻。是利用半导体的光电效应制成的光电 传感元件，其阻值随入射光的强弱而改变，当入射光 的增强时，电导率随之增大，因而电阻值随之减小。 光敏电阻主要用于遥控、遥测。
第3章 电子元器件及材料
2. 电容器的质量判别
（1）对于容量大于5100pF的电容器，可用万用表 Ω ×10k、Ω ×1k档测量电容器的两引线。正常情况下， 表 针 先 向 R 为 零 的 方 向 摆 去 ， 然 后 向 R→∞ 方 向 退 回 （充电）。如果回不到∞，而停在某一数值上，指针 稳定后的阻值就是电容器的绝缘电阻（也称漏电电 阻）。绝缘电阻越小，漏电越大。若绝缘电阻为零， 则表明电容器已击穿短路；若表针不动，则表明电容 器内部开路。
1/4W 1/2W 1W
2W
5W 10W
第3章 电子元器件及材料
4. 电阻器的温度系数
电阻器的电阻值随温度的变化略有改变。温度每变化一度所引起 电阻值的相对变化称为电阻的温度系数。温度系数愈小，电阻的稳定 性愈好。
5. 电阻器的噪声
当电阻器通以直流电流时，电阻器两端的电压往往不是一个恒定 不变的电压，而是有着不规则的电压起伏，有如在直流电压上叠加了 一个交变分量，这个交变分量称为噪声电动势。噪声是电阻器本身的 特性，与外加电压没有直接关系。
③有机薄膜电容器。在结构上与纸介电容基本一致， 只是介质为有机薄膜（有涤纶、聚丙烯等）。其性能比 纸介电容器要优越得多。
第3章 电子元器件及材料
无机介质电容器
①瓷介电容。以瓷片作为介质的电容，其容量范围较 窄，一般从几pF到0.1μF之间，体积小、重量轻、价格低廉。
电子技术工艺基础(项目五)常用装配工具
钟表螺丝刀的结构与普通螺丝刀有所不同，它的 手柄上端有一个可自由旋转的圆盘，使用时应将食指 放在圆盘上，然后用拇指与中指捻动螺丝刀来旋转螺 丝刀，以拧动螺丝钉，其外形如图5-3所示。
6 图5-3 钟表螺丝刀
知识1 常用手工工具
7
4． 无感螺丝刀
无感螺丝刀应用于电子产品中 电感类元件磁芯的调整，它一般采 用塑料、有机玻璃等绝缘材料和非 磁性物质组成，这样可避免在调整 磁芯时因人体感应而造成调整不准 的现象产生。无感螺丝刀的外形如 图5-4所示。
十字形螺丝刀的刀口出现损坏时，可用小方锉 修磨。
图5-2 十字形螺丝刀
知识1 常用手工工具
3． 钟表螺丝刀
钟表螺丝刀是一种小型的螺丝刀，主要用于紧固 和拆卸较小的螺钉。钟表螺丝刀的刀口有一字形、十 字形、六角形等形状；钟表螺丝刀的手柄有金属、塑 料等材质。
钟表螺丝刀的规格是以刀头的直径来表示的，这 与普通螺丝刀不同。常用的规格有0.8 mm、1 mm、 1.2 mm、1.4 mm、1.6 mm、1.8 mm、2 mm、2.3 mm 等。
图5-10 钢丝钳
知识1 常用手工工具
14
5． 剥线钳
剥线钳是一种专用钳具，它可对绝缘导线（如 塑料电线）的端头绝缘层进行剥离，如图5-11所示。
剥线钳上有一个用来切开绝缘层的刀口，刀口 上有大小不同的若干个凹形切口。使用时，应根据 所剥导线的粗细来选择适合的凹形切口位置，使剥 线钳在初期夹紧时，该切口刚好将绝缘层切开但不 损伤里面的导线，继续用力夹紧，便可将绝缘层从 导线上拔出一段。
1
第 一 篇
电 子 技 术
微 积 分
工 艺 基 础
目录页
2
CONTENTS PAGE
项目五 常用装配工具
6 图5-3 钟表螺丝刀
知识1 常用手工工具
7
4． 无感螺丝刀
无感螺丝刀应用于电子产品中 电感类元件磁芯的调整，它一般采 用塑料、有机玻璃等绝缘材料和非 磁性物质组成，这样可避免在调整 磁芯时因人体感应而造成调整不准 的现象产生。无感螺丝刀的外形如 图5-4所示。
十字形螺丝刀的刀口出现损坏时，可用小方锉 修磨。
图5-2 十字形螺丝刀
知识1 常用手工工具
3． 钟表螺丝刀
钟表螺丝刀是一种小型的螺丝刀，主要用于紧固 和拆卸较小的螺钉。钟表螺丝刀的刀口有一字形、十 字形、六角形等形状；钟表螺丝刀的手柄有金属、塑 料等材质。
钟表螺丝刀的规格是以刀头的直径来表示的，这 与普通螺丝刀不同。常用的规格有0.8 mm、1 mm、 1.2 mm、1.4 mm、1.6 mm、1.8 mm、2 mm、2.3 mm 等。
图5-10 钢丝钳
知识1 常用手工工具
14
5． 剥线钳
剥线钳是一种专用钳具，它可对绝缘导线（如 塑料电线）的端头绝缘层进行剥离，如图5-11所示。
剥线钳上有一个用来切开绝缘层的刀口，刀口 上有大小不同的若干个凹形切口。使用时，应根据 所剥导线的粗细来选择适合的凹形切口位置，使剥 线钳在初期夹紧时，该切口刚好将绝缘层切开但不 损伤里面的导线，继续用力夹紧，便可将绝缘层从 导线上拔出一段。
1
第 一 篇
电 子 技 术
微 积 分
工 艺 基 础
目录页
2
CONTENTS PAGE
项目五 常用装配工具

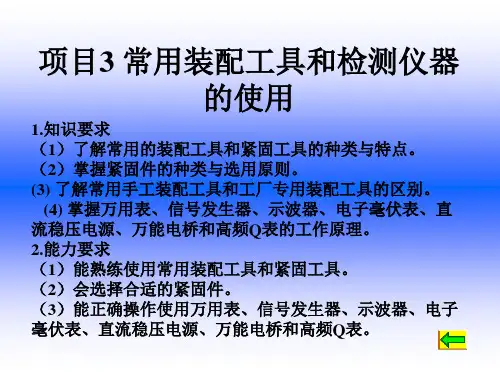

电子整机装配与调试项目3 常用装配工具和检测仪器的使用
• （4）二极管测量 • 将量程开关拨至二极管档，红表笔插入“V•Ω”插孔、接二极管正 极，黑表笔接二极管负极，若管子正常，测锗管时应显示 0.150~0.300V，测硅管时应显示0.550~0.700V，此为正向测量； 反向测量时，将二极管反接，若管子正常将显示“1”，若管子不 正常将显示“000”。 • （5）hFE值测量 • 根据被测管的类型选择量程开关的“PNP”档或“NPN”档，将被 测管的三个管脚e、b、c插入相应的插孔，显示屏上将显示出hFE 值的大小。 • （6）电路通断的检查 • 将红表笔插入“V•Ω”插孔，量程开关旋至蜂鸣器档，让表笔触及 被测电路，若表内蜂鸣器发出叫声，则说明电路是通的，反之则 不通。
• ⑤晶体管直流放大倍数hFE测量：先将转 换开关旋至晶体管调节ADJ位置进行电 气调零，使表针对准300hFE刻度线；然 后将转换开关旋至hFE位置，把被测晶体 管插入专用插孔进行测量。N型管孔插 NPN型晶体管，P型管孔插PNP型晶体管。
• ⑥电感和电容的测量：将量程选择开关 旋至交流10V位置，将被测电容或电感串 接于任一测试棒，而后跨接于10V交流电 压电路中进行测量。在此处键入公式。
5.使用万用表的注意事项
• ⑴先检查表笔的绝缘层和连线是否有损坏甚至裸露出金属。再检 查表笔连线线的通断性。若连线有损坏，应更换后再使用。 • （2）用万用表测量一个已知的电压，来确定万用表是否能正常工 作。若万用表工作异常，请勿使用。保护设施可能已遭到损坏。 • （3）切勿在任何端子和地线间施加超出万用表上标明的额定电压， 在超出30伏交流电均值，42伏交流电峰值或60伏直流电时使用万 用表，请特别注意安全。 • （4）测量各种物理量时，必须使用正确的端子，选择正确的功能 和量程。 • （5）使用测试探针时，手指应在保护装置的后面。 • （6）与其他仪器和电路进行连接时，先连接公共测试导线，再连 接带电的测试导线；切断连接时，则先断开带电的测试导线，再 断开公共测试导线。 • （7）测试电阻、导线和铜箔的通断性、二极管或电容以前，必须 先切断电源再进行测试。大容量的电容器必须先进行放电。
电子元器件及其应用课件：常用电子装配工具与材料的使用
2. 助焊剂 在焊接过程中，由于温度比较高，加热的金属表面与空 气接触以后，表面会生成一层氧化膜。温度越高，氧化越厉 害。这层氧化膜会阻止液态焊锡对金属的浸润作用，犹如玻 璃沾上油就会使水不能浸润一样，使焊接工件不能充分润湿 而影响焊接质量。助焊剂就是用于清除氧化膜、保证焊锡浸 润的一种化学剂。

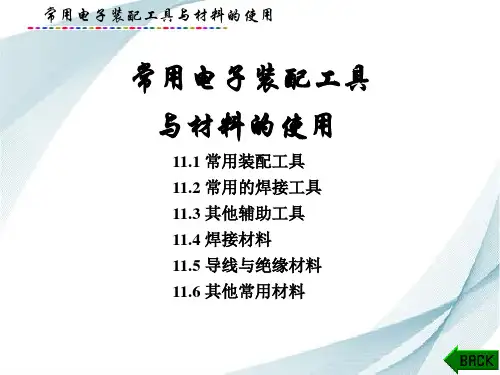

常用电子装配工具与材料的使用
3. 导线、屏蔽线 在电子产品装配中常用的安装导线，主要是塑料线。其 中有屏蔽层的导线称为屏蔽线。屏蔽线能够实现静电(高电 压)屏蔽、电磁屏蔽和磁屏蔽的效果。屏蔽线有单芯、双芯 和多芯等数种，一般用于工作频率在1 MHz以下的场合。
常用电子装配工具与材料的使用
11.6 其他常用材料
1. 散热器 为使功率消耗较大的元器件所产生的热量能尽快地释放 出去，降低元器件的工作温度，通常会在元器件上固定金属 翼片，这种金属翼片称其为散热器。
3. 捅针 拆焊后，如果印刷线路板的焊盘通孔被焊锡堵住，要用 电烙铁重新加热，同时用捅针插入清理通孔，以便重新插入 元器件。排锡管也可以兼做捅针。 4. 吸锡器 吸锡器是拆焊工具，如图11-13所示。它利用活塞机构 将熔化的焊锡吸进吸锡管内，从而清除焊点锡焊，使元器件 引脚和线路板分离。
常用电子装配工具与材料的使用
11.5 导线与绝缘材料
1. 导体材料 导线一般由导体(芯线)和绝缘体(外皮)组成，导体材料 主要是铜和铝。电子产品中，几乎都是使用铜线作内芯线。 2. 绝缘体材料 导线绝缘表皮除了具有电气绝缘、能够耐受一定电压的 作用以外，还有增强导线机械强度，保护导线不受外界环境 腐蚀的作用。
常用电子装配工具与材料的使用
常用电子装配工具与材料的使用
1) 普通螺丝刀 普通螺丝刀就是螺丝刀头和手柄在一起的螺丝刀，容易 准备，只要拿出来就可以使用，但由于有很多种不同长度和 粗度的螺丝，因此有时需要准备很多不同的螺丝刀。普通螺 丝刀实物图如图11-1所示。
常用电子装配工具与材料的使用
3. 导线、屏蔽线 在电子产品装配中常用的安装导线，主要是塑料线。其 中有屏蔽层的导线称为屏蔽线。屏蔽线能够实现静电(高电 压)屏蔽、电磁屏蔽和磁屏蔽的效果。屏蔽线有单芯、双芯 和多芯等数种，一般用于工作频率在1 MHz以下的场合。
常用电子装配工具与材料的使用
11.6 其他常用材料
1. 散热器 为使功率消耗较大的元器件所产生的热量能尽快地释放 出去，降低元器件的工作温度，通常会在元器件上固定金属 翼片，这种金属翼片称其为散热器。
3. 捅针 拆焊后，如果印刷线路板的焊盘通孔被焊锡堵住，要用 电烙铁重新加热，同时用捅针插入清理通孔，以便重新插入 元器件。排锡管也可以兼做捅针。 4. 吸锡器 吸锡器是拆焊工具，如图11-13所示。它利用活塞机构 将熔化的焊锡吸进吸锡管内，从而清除焊点锡焊，使元器件 引脚和线路板分离。
常用电子装配工具与材料的使用
11.5 导线与绝缘材料
1. 导体材料 导线一般由导体(芯线)和绝缘体(外皮)组成，导体材料 主要是铜和铝。电子产品中，几乎都是使用铜线作内芯线。 2. 绝缘体材料 导线绝缘表皮除了具有电气绝缘、能够耐受一定电压的 作用以外，还有增强导线机械强度，保护导线不受外界环境 腐蚀的作用。
常用电子装配工具与材料的使用
常用电子装配工具与材料的使用
1) 普通螺丝刀 普通螺丝刀就是螺丝刀头和手柄在一起的螺丝刀，容易 准备，只要拿出来就可以使用，但由于有很多种不同长度和 粗度的螺丝，因此有时需要准备很多不同的螺丝刀。普通螺 丝刀实物图如图11-1所示。
电子产品装配常用工具
工作原理：烙铁芯内的电热丝通电后， 将电能转换成热能，经烙铁头把热量传给 被焊工件，对被焊接点部位的金属加热， 同时熔化焊锡，完成焊接任务。
24
电烙铁的分类：
（1）根据传热方式分，可分为 内热式电烙铁 外热式电烙铁
（2）根据用途分，可分为 恒温电烙铁 吸锡电烙铁 防静电电烙铁 自动送锡电烙铁 感应式烙铁（又称速烙铁，俗称焊枪）
37
自动送锡电烙铁图片
图 自动送锡电烙铁
38
（7）感应式烙铁（也叫速烙铁或焊枪）
感应式烙铁是通过一个次级只有1～3匝的 变压器，将初级的高电压（交流220V）变 换到次级的低压大电流，并使次级感应出的 大电流流过烙铁头，使烙铁头迅速达到焊接 所需的温度。
该烙铁的特点是加热速度快，一般通电几 秒钟，即可达到焊接温度，特别适于断续工 作的使用。但该烙铁头上带有感应信号，对 一些感应敏感的器件不要使用这种烙铁焊接 。
31
磁控恒温烙铁图片
图 磁控恒温烙铁
32
调温恒温电烙铁、防静电焊台图片
图 调温恒温电烙铁(吸锡及防静电焊台)
33
（4）吸锡电烙铁
吸锡电烙铁是在普通烙铁的基础上增加吸 锡机构，使其具有加热、吸锡两种功能。
吸锡电烙铁用于拆焊（解焊）时除去焊接 点上的焊锡。操作时，先用吸锡电烙铁加温 焊点，等焊锡溶化后接动吸锡装置，即可将 锡吸走。
图 斜口钳
8
钢丝钳和剪刀图片
图钢丝钳
图剪刀
9
镊子图片
图 镊子
10
固定扳手图片
图 固定扳手
11
套筒扳手及手柄、手柄连杆图片
图 套筒扳手及手柄、手柄连杆
12
活动扳手及扳动方向图片
图 活动扳手
24
电烙铁的分类：
（1）根据传热方式分，可分为 内热式电烙铁 外热式电烙铁
（2）根据用途分，可分为 恒温电烙铁 吸锡电烙铁 防静电电烙铁 自动送锡电烙铁 感应式烙铁（又称速烙铁，俗称焊枪）
37
自动送锡电烙铁图片
图 自动送锡电烙铁
38
（7）感应式烙铁（也叫速烙铁或焊枪）
感应式烙铁是通过一个次级只有1～3匝的 变压器，将初级的高电压（交流220V）变 换到次级的低压大电流，并使次级感应出的 大电流流过烙铁头，使烙铁头迅速达到焊接 所需的温度。
该烙铁的特点是加热速度快，一般通电几 秒钟，即可达到焊接温度，特别适于断续工 作的使用。但该烙铁头上带有感应信号，对 一些感应敏感的器件不要使用这种烙铁焊接 。
31
磁控恒温烙铁图片
图 磁控恒温烙铁
32
调温恒温电烙铁、防静电焊台图片
图 调温恒温电烙铁(吸锡及防静电焊台)
33
（4）吸锡电烙铁
吸锡电烙铁是在普通烙铁的基础上增加吸 锡机构，使其具有加热、吸锡两种功能。
吸锡电烙铁用于拆焊（解焊）时除去焊接 点上的焊锡。操作时，先用吸锡电烙铁加温 焊点，等焊锡溶化后接动吸锡装置，即可将 锡吸走。
图 斜口钳
8
钢丝钳和剪刀图片
图钢丝钳
图剪刀
9
镊子图片
图 镊子
10
固定扳手图片
图 固定扳手
11
套筒扳手及手柄、手柄连杆图片
图 套筒扳手及手柄、手柄连杆
12
活动扳手及扳动方向图片
图 活动扳手
电子产品装焊工具及材料
6、镊子
镊子分尖嘴镊子和圆嘴镊子两种。
尖嘴镊子主要用于夹持较细的导线，以便于装 配焊接。
圆嘴镊子主要用于弯曲元器件引线和夹持元器 件焊接等，用镊子夹持元器件焊接还起散热作 用。
7．螺丝刀
螺 丝 刀 又 称 为 起 子 、 改 锥 。 有 “ ╋” 字 形 和 “━”字形两种，专用于拧螺钉。根据螺钉大 小可选用不同规格的螺丝刀。但在拧时，不要 用力太猛，以免螺钉滑口。
（2）直热式电烙铁的分类
直热式电烙铁可分为内热式和外热式两种。 a．内热式电烙铁：是指发热元件（即烙铁 芯）安装于烙铁头里面的电烙铁。具有发 热快，重量轻、耗电省、体积小、热利用 率高等特点。常用规格有20W、50W等几 种 。 由 于 它 的 热 效 率 高 ， 20W 就 相 当 于 40W左右的外热式电烙铁。
b．外热式电烙铁：
是指烙铁头安装于发热元件（即烙铁芯）里面的 电烙铁。常用规格有25W、45W、75W、100W 等几种。
电烙铁的功率不同，其内阻不同。一般情况下， 20W电烙铁的阻值约为2 kΩ，45W电烙铁的阻值 约为1 kΩ，75W电烙铁的阻值约为0.6 kΩ， 100W电烙铁的阻值约为0.5 kΩ。当所使用外热式 电烙铁的功率未知时，可通过测量其阻值进行判 断。
（2）表面张力、粘度、比重均应小于焊料：焊剂表面张力 必须小于焊料，因为它要先于焊料在金属表面扩散浸润。如 果浸润时粘性太大，就会阻碍扩散。如果比重大于焊料，则 无法包住焊料的表面。
（3）残渣容易清除：焊剂或多或少都带有酸性，如不清除， 就会腐蚀母材，同时也影响美观。
（4）不能腐蚀母材：酸性强的焊剂，不单单清除氧化层， 而且还会腐蚀母材金属，成为发生二次故障的潜在原因。
10.2.2 对电烙铁的要求
第8讲焊接材料
常州信息职业技术学院
第三章 电子产品装配常用工具及材料
说明： 电 子 工 艺 基 础 无机焊剂的活性最强 ，能除去金属表面的氧化 膜 ，但同时有强腐蚀作用，一般不能在焊接电 子产品中使用。 有机焊剂的活性次于氯化物，有较好的助焊作 用，但是也有一定腐蚀性，残渣不易清理，且 挥发物对操作者有害。
常州信息职业技术学院
第三章 电子产品装配常用工具及材料

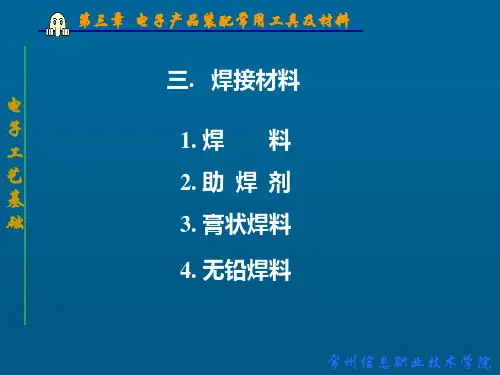

三. 焊接材料
电 子 工 艺 基 础
1. 焊
料
2. 助 焊 剂 3. 膏状焊料 4. 无铅焊料
常州信息职业技术学院
第三章 电子产品装配常用工具及材料
电 子 工 艺 基 础
1. 焊 料
要求： 1. 易熔的金属，熔点低于被焊的金属 2. 熔点低、凝固快的特点 3. 熔融时应该有较好的浸润性和流动性 4. 凝固后要有足够的机械强度
常州信息职业技术学院
第三章 电子产品装配常用工具及材料
电 子 工 艺 基 础
松香水： 松香水： 松香：酒精 ： 松香：酒精=1：3
常州信息职业技术学院
第三章 电子产品装配常用工具及材料
3. 膏状焊料
电 子 工 艺 基 础 用再流焊设备焊接SMT电路板要使用膏状焊料。 膏状焊料俗称焊膏，焊锡膏由焊粉和糊状助焊剂 组成。 锡 膏
主要成分 （％） 名称 牌号 锡 锑 铅 杂质 熔 点 ℃ 抗拉 强度 kgf/cm2 用途及 焊接对象 电缆护套、 铅管等 油壶、容 器、散热器 黄铜和铜 制品 铅制品
电 子 工 艺 基 础
68-2 锡 HLSnP 29~ 铅焊料 b68-2 31 1.5~ 80-2 锡 HLSnP 17~ 2 铅焊料 b80-2 19
第三章 电子产品装配常用工具及材料
第3章电子产品装配常用工具及材料资料
31
3.2.2烙铁头的选择与修整 烙铁头一般用紫铜制成，在焊锡的润湿性和 导热性方面性能非常好。但它有一个最大的 弱点是容易被焊锡腐蚀和氧化。烙铁头形状 的图片
32
33
• 选择烙铁头的依据是应使它的接触面积与焊 接处的面积相匹配，如图3-20
34
• 2.修整与镀锡 • 修整：粗锉刀→细锉刀→细砂纸 • 镀锡：浸松香水→烙铁通电→烙铁头上锡
没有差别，最简单的判断方法是把烙铁头去靠近磁铁，如果 两者之间有吸合磁力，说明烙铁头表面渗镀了铁镍，则是长 寿型烙铁头；反之、则是普通型烙铁头。
20
• （3）手柄部分。电烙铁的手柄部分是直接同操作 人员接触的部分，它应便于操作人员进行灵活、舒 适地操作。手柄一般由木料、胶木或耐高温塑料加 工而成，通常做成直式和手枪式两种形状。
6
1.无感改锥
• 无感改锥是增强型超硬尼龙材质、不易磨 损、高绝缘、无感、无磁。主要用于调节 电感、中周、磁性磁心、可变电容等调试。
7
2.带试电笔的改锥
8
3.半自动螺钉旋具
• 半自动螺钉旋具又称半自动改锥，半自动改锥具有顺旋、 倒旋和同旋三种动作方式。当开关置于同旋档时，相当于 一个普通改锥；当开关置于顺旋或倒旋位置时；用力顶压 旋具，旋杆即可连续顺旋或倒旋。
电路来控制开关的接通和关断。当烙铁的温度低
于设定的温度时开关接通，电烙铁加电升温；当
烙铁的温度达到设定温度时开关断开，电烙铁断
电。
24
• (2)温度固定的恒温电烙铁 烙铁头内装有温度控制装置， 通过控制通电时间而实现对温度的控制，核心是装在烙铁 头内的强磁体传感器，其特性是在温度达到某一点时磁性 消失。
8W以上大电阻器等 400～550 汇流排、金属板等 500～630
电子元器件装配工具使用说明书
电子元器件装配工具使用说明书一、引言电子元器件是现代电子设备中不可或缺的组成部分。
为了保证元器件的正确装配和固定，使用合适的装配工具是非常重要的。
本说明书旨在提供关于电子元器件装配工具的详细使用指南，以便用户能够准确、高效地完成装配任务。
二、工具概述1. 螺丝刀：螺丝刀是一种常用的工具，用于拧紧和松开螺丝。
有多种类型的螺丝刀，包括十字、平头、六角等，根据不同类型的螺丝选用适当的螺丝刀。
2. 钳子：钳子用于夹持小型元器件或者固定元器件。
常见的钳子有长钳、弯钳和尖嘴钳等。
3. 焊接工具：用于电子元器件的焊接，包括焊锡丝、焊台、焊锡笔等。
在使用焊接工具时，请确保遵守相关的安全操作规程，避免发生意外。
4. 剪刀：用于修剪电子元器件上多余的引脚或线缆等。
5. 接线板：接线板是连接电子元器件的重要工具，在进行电路连接时，可以使用接线板来实现电子元器件之间的连接。
6. 顶针：顶针用于固定元器件或者调整元器件的位置。
具有不同直径和长度的顶针可选。
7. 清洁工具：为了保持元器件的清洁和正常运行，可以使用清洁工具，如清洁剂和刷子等。
三、工具的正确使用方法1. 螺丝刀的使用：a) 根据螺丝的类型，选用适当的螺丝刀。
正确匹配螺丝刀大小，并确保螺丝刀刀头与螺丝槽贴合。
b) 轻轻旋转螺丝刀，逆时针松开螺丝；顺时针旋转螺丝刀，拧紧螺丝。
注意力度要适中，避免损坏螺丝或元器件。
2. 钳子的使用：a) 根据需要，选择合适的钳子类型。
确保钳子的夹持部分与元器件贴合，夹持力要适度。
b) 使用钳子时要小心，避免直接夹持元器件的引脚或线缆，以免造成损坏。
3. 焊接工具的使用：a) 在使用焊接工具前，请确保工作环境通风良好，避免吸入有害气体。
b) 需要耐高温的工作服、手套和护目镜等防护装备，以确保人身安全。
c) 使用焊锡笔进行焊接时，将笔尖与元件的焊脚接触，同时将焊锡丝靠近焊脚，待焊锡熔化后将其迅速移开。
d) 在焊接完毕后，用清洁剂将焊接区域清洁干净，确保焊接质量和元器件的正常工作。
电子设备装接工常用工具及材料讲解86页PPT
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
电子设备装接工常用工具及材料讲解
6
、
露
凝
无
游
氛Leabharlann ，天高风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
END
电子产品装配常用工具共78页文档
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
电子产品装配工具使用说明书
电子产品装配工具使用说明书一、工具介绍在电子产品的制造和维修过程中，合适的装配工具是必不可少的。
本说明书将为您介绍一些常用的电子产品装配工具，包括其名称、用途和正确使用方法，以确保您能够正确高效地使用这些工具。
二、螺丝刀1. 型号：PH0002. 用途：用于拧紧或松开小型螺丝，如手机、电脑等设备内部的螺丝。
3. 使用方法：将螺丝刀插入螺丝孔，逆时针旋转松开螺丝，顺时针旋转拧紧螺丝。
使用时要注意施加适当的力量，避免将螺丝刀滑脱或损坏螺丝。
三、吸盘1. 型号：2.5cm直径2. 用途：用于取下手机或平板电脑屏幕，可避免直接用手接触屏幕造成指纹和污渍。
3. 使用方法：将吸盘紧贴在屏幕上，用手指轻轻按下吸盘中心，然后缓慢提起吸盘，屏幕将随之脱离设备。
使用时要确保吸盘与屏幕紧密贴合，以便更好地吸附和拆卸屏幕。
1. 型号：细尖直镊2. 用途：用于精确操作电子元件，如捏取小型组件、连接线缠绕等。
3. 使用方法：握住镊子手柄，将细尖对准所需操作的物件，轻轻夹紧或拉动即可。
使用时要注意调整力度，以避免损坏物件。
五、线缆剥离工具1. 型号：61012. 用途：用于剥离电子产品内外的绝缘层，以便进行线缆的连接和修理。
3. 使用方法：将线缆插入剥离工具的切口，用力夹紧并沿着线缆旋转，使刀片切割绝缘层。
然后用手轻轻剥离绝缘层，暴露出内部的线缆。
在使用过程中要小心操作，避免割伤手指。
六、焊接工具1. 型号：TS100电烙铁2. 用途：用于进行电子产品元件的焊接和解焊操作。
3. 使用方法：先将烙铁连接到电源上，并待烙铁热度达到适宜的焊接温度后，将焊锡涂抹在焊点上。
然后将焊丝（或元件）与焊点接触，并轻轻触碰烙铁头，使焊锡熔化后固定元件。
使用时要注意避免烙铁过热，以免损坏元件。
1. 型号：502胶水2. 用途：用于固定电子产品中的零部件，如固定线缆、粘贴元件等。
3. 使用方法：将胶水挤出适量放在需要固定的位置，然后将两个物体紧密贴合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 烙铁头的修整和镀锡 3. 电烙铁的灵活使用
➢烙铁头越长，温度越低； ➢烙铁头越粗，温度越低； ➢自制特殊用途的烙铁头，满足不同的需求。
第3章电子产品装配常用工具及材料
§3.3 焊接材料
焊接材料包括焊料（焊锡）和助焊剂（焊剂） 一、焊料 ➢焊料是易熔金属，熔点应低于被焊金属； ➢具有导电性； ➢凝固后有一定的机械强度； ➢焊料按成份可分为锡铅焊料、银焊料、铜焊料等 。在一般电子产品装配中，主要采用铅锡焊料，俗 称焊锡。
一般情况下，载流量可按每
估算。
第3章电子产品装配常用工具及材料
④ 工作环境条件 室温和机内温度不能超过导线绝缘层的耐热温度。
⑤ 便于连线操作 3. 电磁线（漆包线）
电磁线是具有绝缘层的导电金属线，用来绕制电工 、电子产品的线圈或绕组。 漆包线的去皮方法： ➢用小刀刮去线端的漆皮 ➢采用燃烧法去除线端的漆皮
三、小工具 1. 镊子 2. 小刀和锥子 3. 集成电路起拔器
第3章电子产品装配常用工具及材料
§3.2 焊接工具 电烙铁是手工焊接的主要工具，选择合适的烙铁并合 理地使用它，是保证焊接质量的基础。 一、电烙铁的分类 ➢按加热方式分类：直热式、感应式、气体燃烧式。 ➢按功能分类：单用式、两用式、恒温式、吸锡式等。 ➢按电烙铁的功率分类：20W、25W、30W、35W、 45W、50W、75W、100W、150W、200W、300W等 多种。
第3章电子产品装配常用工具及材料
2.安装导线、屏蔽线 ➢在电子产品生产中常用的安装导线，主要是塑料 线。常用安装导线的型号、名称及用途在附录 A 中 列出。 ➢有屏蔽层的导线称为屏蔽线。屏蔽线能够实现静 电（高电压）屏蔽、电磁屏蔽和磁屏蔽的效果。屏 蔽线有单芯、双芯和多芯的数种，一般用在工作频 率为1MHz以下的场合。
第3章电子产品装配常用工具及材料
注意： ➢内热式电烙铁：具有发热快，重量轻、耗电省、体积 小、热利用率高等特点。常用规格有20W、50W等几 种。由于它的热效率高，20W就相当于40W左右的外 热式电烙铁，其阻值约为2.5kΩ，温度可达350℃。 ➢外热式电烙铁常用规格有25W、45W、75W、100W 等几种，45W电烙铁的阻值约为1 kΩ 。 ➢供电：220VAC。
第3章电子产品装配常用工具及材料
4. 安装排线 ➢适用于在数字电路特别是计算机电路中，数据总 线、地址总线和控制总线等连接。 ➢目前使用较多的排线，单根导线为 7×0.1（多股 线），外皮为聚氯乙烯。导线根数为 8、12、16、 20、24、28、32、37、40 线等规格。
5. 电源软导线 RVB、RVS、YHR 6. 同轴电缆与馈线 7. 高压电缆
第3章电子产品装配常用 工具及材料
2020/11/26
第3章电子产品装配常用工具及材料
2. 平口钳：小平嘴钳钳口平直，可用于弯曲元器件 的管脚或导线。因其钳口无纹路，所以，对导线拉 直、整形比尖嘴钳适用。但因钳口较薄，不易夹持 螺母或需施力较大部位。
3. 尖口钳：头部较 细，适用于夹小型 金属零件或弯曲元 器件引线，不宜用 于敲打物体或夹持 螺母。
第3章电子产品装配常用工具及材料
2. 焊锡的物理性能及杂质影响
第3章电子产品装配常用工具及材料
3.常用焊锡
第3章电子产品装配常用工具及材料
焊锡丝的形状 焊锡丝直径有 0.5mm、0.8mm、0.9mm、
1.0mm、1.2mm、1.5mm、2.0mm、2.3mm、 2.5mm、3.0mm、4.0mm、5.0mm的管状。
第3章电子产品装配常用工具及材料
2. 常用绝缘材料
①薄型绝缘材料：应用于包扎、衬垫、护套等。 ➢绝缘纸：主要用于要求不高的低压线圈。 ➢绝缘布：适用于包扎、变压器绝缘等。这种材料也可 制成各种套管，用做导线护套。 ➢有机薄膜：大部分情况下可以取代绝缘纸、绝缘布并 提高耐压、耐热性能。但价格高。 ➢粘带：上述有机薄膜涂上胶粘剂就成为各种绝缘粘带 ，可以取代传统的“黑胶布”，大大提高了耐热、耐 压等级。 ➢塑料套管：热缩性塑料套管
第3章电子产品装配常用工具及材料
1. 铅锡合金焊锡 ➢锡（Sn）是一种软质低熔点金属。熔点为232℃，导 电率为12.1mm/Ω·mm2。金属锡在高于13.2℃时为银 白色，低于13.2℃时呈灰色，低于–40℃时变为粉末。 纯锡质脆，机械性能差。 ➢铅（Pb）是一种浅白色软金属，熔点为327.4℃，导 电率为7.9 mm/Ω·mm2。铅属于对人体有害的重金属， 在人体中积蓄能引起铅中毒。纯铅的机械性能也很差。 ➢铅锡按不同比例进行熔合成铅锡合金焊料。
第3章电子产品装配常用工具及材料
锡铅焊料状态图
℃ 350 C 300 250 200 150
A 液相线
半熔融态
E 固相线
高于熔 点50℃
最佳焊接温度线 B
半熔融态 D T
共晶点
F
100
锡：61.9%
50
铅：38.1%
锡 0 10 20 30 40 50 60 70 80 90 100 % 铅 100 90 80 70 60 50 40 30 20 10 0 %
第3章电子产品装配常用工具及材料
2. 感应式电烙铁 感应式电烙铁也叫速热 烙铁，俗称焊枪，其结 构如图 3-10 所示。
第3章电子产品装配常用工具及材料
3. 两用式电烙铁 是一种焊接、拆焊两用电烙铁，又称吸锡烙铁。
第3章电子产品装配常用工具及材料
4. 调温式电烙铁 图 3-12 所示的是另一种恒温式电烙铁。其特点是
第3章电子产品装配常用工具及材料
②绝缘漆 ③热塑性绝缘材料 用工具及材料
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/11/26
第3章电子产品装配常用工具及材料
第3章电子产品装配常用工具及材料
§3.4 常用导线和绝缘材料
一、导线 导线是能够导电的金属线（电线、电缆）
1. 导线材料 2. 导线一般有导体（线芯）和绝缘体（外皮）组成 ①。导体材料
导体材料主要是铜线和铝线。大部分导线在铜线表 面镀耐氧化金属： ➢普通导线：镀锡以提高可焊性 ➢高频导线：镀银以提高导电性能 ➢耐热导线：镀镍以提高耐热性能
还有扁带状、球状、饼状等形状的成型焊料。
第3章电子产品装配常用工具及材料
二、助焊剂 助焊剂是用于清除焊接面上的氧化膜、保证焊锡
浸润的一种化学剂。 1. 焊剂的作用 ➢除去氧化膜； ➢防止加热时氧化； ➢减小表面张力，增加焊锡流动性，有助于焊锡浸润。 ➢使焊点美观，合适的焊剂能够整理焊点形状，保持焊 点表面光泽。
恒温装置在烙铁本体内，核心是装在烙铁头上的强磁 体传感器。
第3章电子产品装配常用工具及材料
5. 其它焊接工具
热风拆焊台CT-850K
白光焊台936
第3章电子产品装配常用工具及材料
6. 电烙铁的合理选用
第3章电子产品装配常用工具及材料
三、烙铁头的形状及修整 1. 烙铁头的形状
第3章电子产品装配常用工具及材料
第3章电子产品装配常用工具及材料
共晶焊锡 在图中，T为共晶点，对应的锡铅含量为锡是61.9%， 铅是38.1%，称为共晶合金。它的熔点最低，为183℃， 是锡铅焊料中性能最好的一种，它有如下特点：
➢低熔点，使焊接时加热温度降低，可防止元器件损坏。 ➢熔点和凝固点一致，可使焊点快速凝固，不会因半熔 状态时间间隔而造成焊点结晶疏松，强度降低。这一点 对自动焊接尤为重要，因为自动焊接传输中不可避免出 现地振动。 ➢流动性好，表面张力小，有利于提高焊点质量。 ➢强度高，导电性好。 ➢共晶焊锡在电子产品装配中得到广泛应用。
第3章电子产品装配常用工具及材料
2．焊剂应具备的条件 ➢熔点低于焊料； ➢表面张力、粘度、比重均应小于焊料； ➢残渣容易清除：焊剂或多或少都带有酸性，如不清 除，就会腐蚀母材，同时也影响美观； ➢不能腐蚀母材； ➢不会产生有毒气体和臭味；
第3章电子产品装配常用工具及材料
3. 助焊剂的分类
（焊油）腐蚀 性大，一般在 电子产品中不
使用 不易清除
“松香水”在 电子产品中
广泛使用
第3章电子产品装配常用工具及材料
4. 国产助焊剂的配比及性能
第3章电子产品装配常用工具及材料
三、阻焊剂 1. 阻焊剂的作用
在焊接时，尤其是在浸焊和波峰焊中，为提高焊 接质量，需采用耐高温的阻焊涂料，使焊料只在需要 的焊点上进行焊接，而把不需要焊接的部位保护起来 ，起到一定的阻焊作用。这种阻焊涂料称为阻焊剂。
阻焊剂按照成膜方式可分为热固化型阻焊剂和光 固化型阻焊剂两种。
第3章电子产品装配常用工具及材料
2. 阻焊剂的主要功能有以下几点：
➢防止桥接、拉尖、短路以及虚焊等情况的发生，提高 焊接质量，减小印制电路板的返修率。 ➢因部分印制电路板面被阻焊剂所涂覆，焊接时受到的 热冲击小，降低了印制电路板的温度，使板面不易气泡 、分层。同时，也起到了保护元器件和和集成电路的作 用。 ➢除了焊盘外，其他部分均不上锡，节省了大量的焊料 。 ➢使用带有颜色的阻焊剂，如深绿色和浅绿色等，可使 印制电路板的板面显得整洁美观。
第3章电子产品装配常用工具及材料
使用安装导线需注意的问题： ① 导线颜色
第3章电子产品装配常用工具及材料
② 最高耐压和绝缘性能
试验电压：是表示导线加电 1min 不发生放电现象的耐 压特性。实际使用中，工作电压应该大约为试验电压 的 1/3～1/5。 ③ 安全载流量
下表中列出的是铜芯导线在环境温度为 25℃、载流 芯温度为 70℃的条件下架空敷设的载流量。
第3章电子产品装配常用工具及材料
3. 剥线钳：专门用于剥有包皮的导线。使用时应注意 将需剥皮的导线放入合适的槽口，剥皮时不能剪断导 线。剪口的槽并拢后应为圆形。
第3章电子产品装配常用工具及材料
